6AV2123-2JB03-0AX0 SIMATIC HMI, KTP900 Basic, Basic Panel, dotykowy z przyciskami, 9" TFT, 65536 kolorów, PROFINET, konfiguracja w WinCC Basic V13/ STEP 7 Basic V13

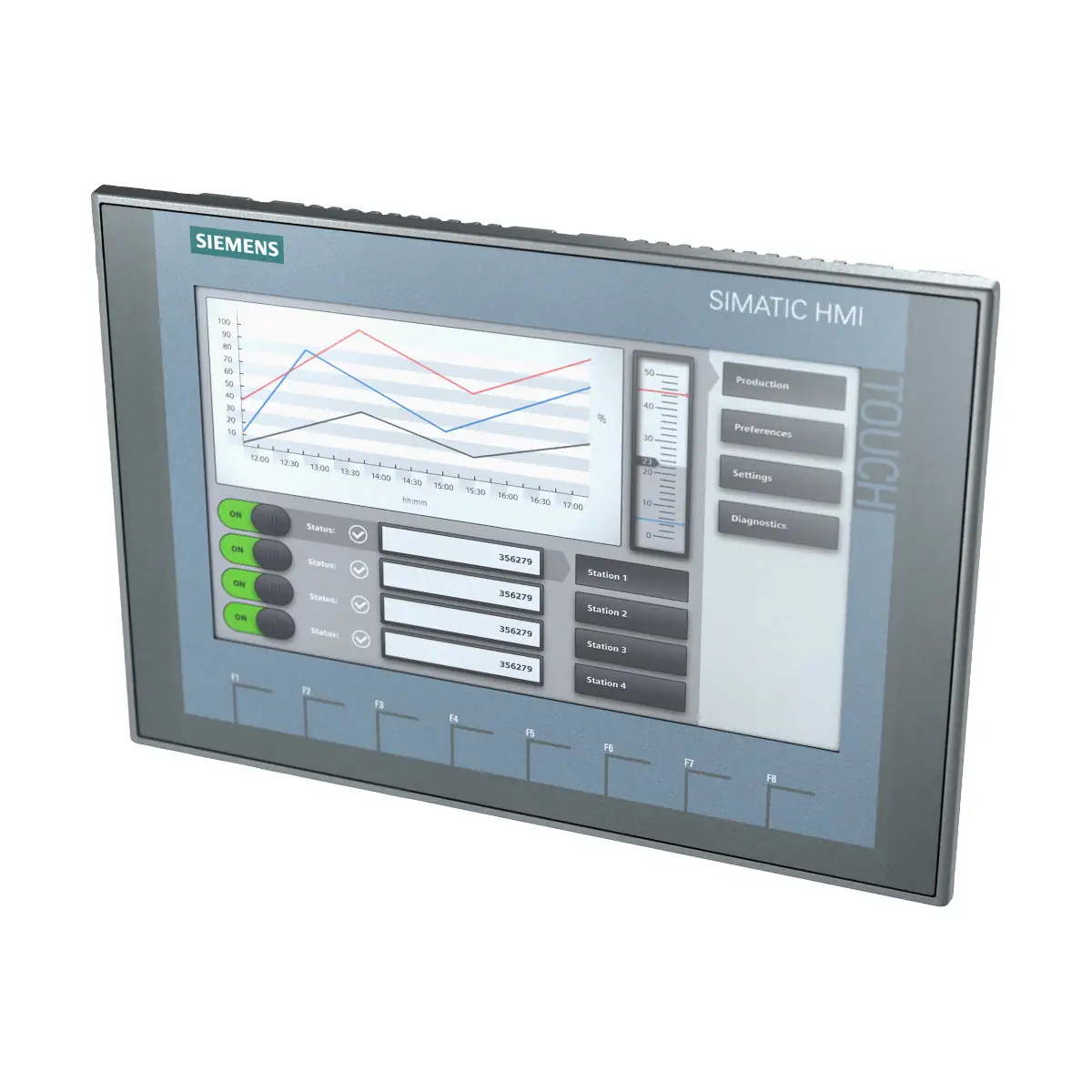

6AV2123-2JB03-0AX0 to panel operatorski Siemens SIMATIC HMI KTP900 Basic (oznaczenie typu: KTP900 Basic color PN) z obsługą klawiszowo-dotykową, wyposażony w 9" wyświetlacz TFT widescreen (65 536 kolorów) oraz interfejs PROFINET (Industrial Ethernet). Panel jest zasilany napięciem DC 24 V i może być konfigurowany z poziomu WinCC Basic V13 / STEP 7 Basic V13 (TIA Portal). Urządzenie zawiera oprogramowanie open-source, udostępniane bezpłatnie (wg informacji na dołączonej płycie CD).

Najważniejsze cechy

• Producent: Siemens
• Model / nr katalogowy: 6AV2123-2JB03-0AX0
• Typ: SIMATIC HMI Basic Panel, KTP900 Basic (Key/Touch)
• Ekran: 9" TFT widescreen, LED podświetlenie, 65 536 kolorów
• Rozdzielczość: 800 × 480 px
• Obsługa: dotyk analogowo-rezystancyjny + klawisze funkcyjne
• Liczba klawiszy funkcyjnych: 8 (bez diod LED)
• Klawiatura ekranowa: numeryczna i alfanumeryczna
• Interfejs sieciowy: 1 × Industrial Ethernet (PROFINET)
• USB: 1 × USB (obsługa pamięci USB do 16 GB)
• Stopień ochrony: IP65 (przód), IP20 (tył)
• Zasilanie: DC 24 V (zakres 19,2…28,8 V)

Wyświetlacz i obsługa

• Wymiary obszaru wyświetlania: 198 mm (szer.) × 111,7 mm (wys.)
• Podświetlenie: LED, ściemniane
• MTBF podświetlenia (25°C): 20 000 h
• Ekran dotykowy: tak, analogowo-rezystancyjny
• Elementy akustyczne: brzęczyk (buzzer) – tak, głośnik – nie

Komunikacja i protokoły

• Liczba interfejsów Industrial Ethernet: 1
• Diody statusu Industrial Ethernet: 2
• PROFINET: tak
• PROFINET IO: nie
• IRT: nie
• PROFIBUS / MPI: nie
• EtherNet/IP: tak
• MODBUS: tak (Modicon, MODBUS TCP/IP)
• Protokoły Ethernet: TCP/IP, DHCP, DCP, LLDP – tak
• MRP (Media Redundancy): nie

Funkcje HMI (TIA Portal / WinCC)

• Oprogramowanie konfiguracyjne: STEP 7 Basic / STEP 7 Professional (TIA Portal) – tak (poprzez zintegrowane WinCC Basic)
• WinCC (TIA Portal): WinCC Basic / Comfort / Advanced / Professional – tak
• Liczba języków online/runtime: 10
• Języki projektu: 32
• System alarmów: tak (z buforem i potwierdzaniem)
• Klasy alarmów: 32
• Komunikaty bitowe: do 1 000
• Komunikaty analogowe: 25
• Bufor komunikatów: 256 wpisów, cykliczny, retencyjny
• Receptury: 50 receptur; 100 rekordów/recepturę; 100 wpisów/rekord; pamięć receptur 256 kB (bez rozbudowy)
• Zmienne: 800 na urządzenie; 100 na ekran
• Ekrany (obrazy): 250 konfigurowalnych; okno stałe/dom. – tak; obraz globalny – tak
• Archiwizacja: 2 archiwa (1 komunikatów, 1 wartości procesowych), do 10 000 wpisów/archiwum; zapis na pamięć USB – tak; format TXT – tak
• Przeglądarka HTML: tak
• Web browser (opcja/aplikacja): tak
• SIMATIC WinCC Sm@rtServer: tak (dostępne z WinCC (TIA Portal) V14 lub nowszym)
• Skrypty VB: nie

Współpraca z systemami sterowania (Process coupling)

• SIMATIC S7-1200 / S7-1500: tak
• SIMATIC S7-200 / S7-300/400: tak
• LOGO!: tak
• SIMOTION: tak
• SINUMERIK: tak (bez dostępu do danych NCK)
• Allen Bradley (EtherNet/IP): tak
• Mitsubishi (MC TCP/IP): tak
• Modicon (Modbus TCP/IP): tak

Zasilanie i parametry elektryczne

• Napięcie zasilania: DC 24 V
• Zakres dopuszczalny: 19,2…28,8 V DC
• Pobór prądu (znamionowy): 230 mA
• Moc czynna (typ.): 5,5 W
• Prąd rozruchowy (inrush I²t): 0,2 A²·s

Pamięć, procesor i czas

• Procesor: ARM
• Flash: tak
• RAM: tak
• Pamięć dla danych użytkownika: 10 MB
• Zegar czasu rzeczywistego: tak, retencyjny (podtrzymanie typ. 6 tygodni), synchronizowalny

Montaż, wymiary i ochrona

• Pozycja montażu: pionowa
• Montaż w orientacji: portrait – tak, landscape – tak
• Maks. kąt nachylenia bez wentylacji zewnętrznej: 35°
• Wycięcie montażowe: 251 mm (szer.) × 166 mm (wys.)
• Głębokość montażowa: 39,4 mm
• Wymiary frontu: 267 mm (szer.) × 182 mm (wys.)
• Materiał obudowy (front): tworzywo sztuczne
• Stopień ochrony: IP65 (przód), IP20 (tył)
• NEMA (front): Type 4, Type 4x
• Masa: 1 130 g (bez opakowania); 1 393 g (z opakowaniem)

Warunki środowiskowe

• Temperatura pracy (montaż pionowy): 0…50°C
• Temperatura pracy (maks. kąt nachylenia): 0…40°C
• Temperatura pracy (pionowo, portrait): 0…40°C
• Temperatura pracy (maks. kąt, portrait): 0…35°C
• Temperatura składowania/transportu: -20…60°C
• Wilgotność (praca): do 90% (bez kondensacji)

Zgodności i dopuszczenia

• CE: tak
• cULus: tak
• RCM: tak
• KC: tak
• Dopuszczenia morskie: GL, ABS, BV, DNV, LRS, Class NK – tak

Podsumowanie

Siemens SIMATIC HMI KTP900 Basic (6AV2123-2JB03-0AX0) to 9-calowy panel HMI serii Basic z czytelnym ekranem TFT 800×480, obsługą Key/Touch i komunikacją PROFINET. Zasilanie 24 V DC, stopień ochrony IP65 od frontu, port USB oraz szeroki zakres funkcji WinCC (alarmy, receptury, archiwa, wielojęzyczność) sprawiają, że jest to praktyczne rozwiązanie do wizualizacji i podstawowej obsługi maszyn oraz procesów.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, cULus, RCM oraz KC.
• Produkt posiada dopuszczenia morskie: GL, ABS, BV, DNV, LRS i NK.
• Produkt nie jest przeznaczony do stosowania w obszarach zagrożonych wybuchem ATEX, IECEx, cULus Class I Zone 1, cULus Class I Zone 2/Division 2 ani FM Class I Division 2.
• Produkt zawiera oprogramowanie open-source, udostępniane bezpłatnie zgodnie z informacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do certyfikowanej firmy zajmującej się utylizacją odpadów elektronicznych.
• Montaż, podłączenie, uruchomienie, demontaż i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami krajowymi.
• Produkt jest panelem operatorskim SIMATIC HMI KTP900 Basic przeznaczonym do obsługi i monitorowania procesów instalacji w środowisku przemysłowym. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Panel może być konfigurowany od wersji WinCC Basic V13 / STEP 7 Basic V13. Do konfiguracji należy stosować oprogramowanie zgodne z wymaganiami producenta.
• Nieprawidłowy montaż, błędne okablowanie, niewłaściwa konfiguracja lub nieautoryzowana zmiana ustawień mogą spowodować nieprawidłową obsługę instalacji, błędne wskazania, nieoczekiwane działanie systemu albo zagrożenie dla użytkownika.
• Przed rozpoczęciem montażu, demontażu lub prac serwisowych należy odłączyć zasilanie urządzenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, uszkodzenie urządzenia albo nieoczekiwane działanie instalacji.
• Zasilanie może być podłączane wyłącznie przez wykwalifikowany i autoryzowany personel. Podłączenie zasilania należy wykonać zgodnie z dokumentacją producenta, tabliczką znamionową urządzenia oraz krajowymi przepisami instalacyjnymi.
• Urządzenie musi być zasilane bezpiecznym bardzo niskim napięciem SELV/PELV. Nie przekraczać parametrów zasilania podanych przez producenta.
• Panel należy zasilać napięciem 24 V DC w dopuszczalnym zakresie 19,2–28,8 V DC. Znamionowy pobór prądu wynosi 230 mA.
• Typowy pobór mocy czynnej wynosi 5,5 W. Przy montażu należy zapewnić warunki pracy umożliwiające prawidłowe odprowadzanie ciepła.
• Podczas montażu i demontażu należy zabezpieczyć panel przed upadkiem. Uszkodzenie mechaniczne może spowodować nieprawidłową pracę urządzenia lub zagrożenie dla użytkownika.
• Panel jest urządzeniem do zabudowy. Tylna część urządzenia ma stopień ochrony IP20 i musi być zintegrowana z obudową lub szafą zapewniającą ochronę odpowiednią do zagrożeń w miejscu użytkowania, w tym ochronę przed porażeniem elektrycznym i rozprzestrzenianiem ognia.
• Stopień ochrony od frontu wynosi IP65 oraz NEMA 4 / NEMA 4x po prawidłowym zamontowaniu. Przed montażem należy sprawdzić stan urządzenia i uszczelek. Nie montować urządzenia z uszkodzonymi uszczelkami.
• Uszkodzenie uszczelek może umożliwić przedostanie się wilgoci lub cieczy do urządzenia, obudowy albo szafy, co może spowodować zwarcie, porażenie prądem, uszkodzenie mienia lub zagrożenie dla użytkownika.
• Produkt jest przeznaczony do użytku wewnętrznego. Nie jest przeznaczony do użytku zewnętrznego.
• Dopuszczalna temperatura pracy przy montażu pionowym wynosi od 0°C do +50°C. Przy maksymalnym kącie nachylenia dopuszczalna temperatura pracy wynosi od 0°C do +40°C.
• Przy montażu pionowym w formacie portretowym dopuszczalna temperatura pracy wynosi od 0°C do +40°C, a przy maksymalnym kącie nachylenia w formacie portretowym od 0°C do +35°C.
• Maksymalny dopuszczalny kąt nachylenia bez wentylacji zewnętrznej wynosi 35°. Nie montować urządzenia poza dopuszczalną pozycją montażową i zakresem temperatur.
• Temperatura transportu i magazynowania wynosi od -20°C do +60°C. Dopuszczalna wilgotność względna podczas pracy wynosi do 90%, bez kondensacji.
• Urządzenie należy chronić przed kondensacją, wilgocią, wodą, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Panel posiada ekran dotykowy analogowo-rezystancyjny oraz 8 przycisków funkcyjnych. Nie obsługiwać ekranu ostrymi ani spiczastymi przedmiotami i nie wywierać nadmiernej siły. Uszkodzony ekran dotykowy może prowadzić do błędnej obsługi instalacji, nieprawidłowego działania systemu albo obrażeń.
• Urządzenie z uszkodzonym ekranem dotykowym należy niezwłocznie wymienić i wycofać z użytkowania.
• Panel posiada wyświetlacz TFT widescreen 9", rozdzielczość 800 × 480 pikseli, 65 536 kolorów oraz podświetlenie LED. Ustawienia wyświetlania i obsługi należy konfigurować zgodnie z dokumentacją producenta.
• Urządzenie posiada klawiaturę ekranową numeryczną i alfanumeryczną. Funkcje obsługowe oraz przyciski funkcyjne należy konfigurować tak, aby ograniczać ryzyko błędnej obsługi procesów instalacji.
• Panel posiada 1 interfejs Industrial Ethernet oraz 1 interfejs USB. Połączenia Ethernet i USB należy wykonywać zgodnie z dokumentacją producenta oraz zasadami instalacji przemysłowych.
• Panel obsługuje PROFINET, EtherNet/IP, Modbus TCP/IP oraz protokoły Ethernet TCP/IP, DHCP, DCP i LLDP. Nie obsługuje PROFINET IO, IRT, PROFIBUS, MPI ani MRP. Konfigurację sieci należy wykonać zgodnie z możliwościami urządzenia i wymaganiami instalacji.
• Nieprawidłowa konfiguracja komunikacji, adresacji sieciowej lub połączeń z systemem sterowania może spowodować utratę łączności, błędną wymianę danych albo nieprawidłową pracę instalacji.
• Produkt spełnia wymagania emisji zakłóceń klasy A według EN 55011 i jest przeznaczony do pracy w obszarach przemysłowych. Praca w środowisku mieszkalnym może powodować zakłócenia radiowe.
• W przypadku spodziewanych zakłóceń EMC większych niż przewidziane dla środowiska przemysłowego należy zastosować dodatkowe środki ochronne, np. ochronę ESD, odpowiednie uziemienie, ekranowanie przewodów lub zabezpieczenia przeciwprzepięciowe.
• Do archiwizacji i transferu danych można stosować nośniki USB zgodnie z dokumentacją producenta. Nieprawidłowe użycie nośników zewnętrznych może spowodować utratę danych lub nieprawidłowe działanie aplikacji HMI.
• Panel posiada system alarmów, bufor komunikatów, obsługę receptur, wskazania wartości procesowych, archiwizację komunikatów i wartości procesowych oraz funkcje diagnostyki systemowej. Funkcje te należy skonfigurować zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Panel umożliwia obsługę użytkowników i uprawnień. Konta administratorów należy odpowiednio zabezpieczyć przed dostępem osób nieuprawnionych.
• Stosować silne hasła i standardowe konta użytkowników do codziennej pracy. Nieuprawniony dostęp do panelu może umożliwić zmianę ustawień, manipulację procesem lub zakłócenie działania instalacji.
• Czyszczenie wykonywać wyłącznie przy wyłączonym urządzeniu lub przy aktywnej funkcji czyszczenia ekranu, jeżeli jest dostępna. Front urządzenia czyścić wilgotną ściereczką z użyciem płynu do mycia naczyń lub pieniącego środka do czyszczenia ekranów.
• Nie stosować środków czyszczących niezgodnych z informacjami producenta dotyczącymi odporności chemicznej. Nieprawidłowe czyszczenie może uszkodzić ekran, uszczelki lub obudowę.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, stan uszczelek, podłączenie zasilania, połączenia Ethernet i USB, konfigurację projektu HMI, komunikację ze sterownikiem oraz działanie funkcji obsługowych i alarmowych.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe, segmentacja sieci oraz kontrola dostępu.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania, firmware i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.
• Aktualizacje produktu oraz oprogramowania należy wykonywać zgodnie z dokumentacją producenta. Stosowanie nieaktualnych lub niewspieranych wersji może zwiększać ryzyko cyberzagrożeń.
