6AV2123-2MB03-0AX0 SIMATIC HMI, KTP1200 Basic, Basic Panel, dotykowy z przyciskami, 12" TFT, 65536 kolorów, PROFINET, konfiguracja w WinCC Basic V13/ STEP 7 Basic V13

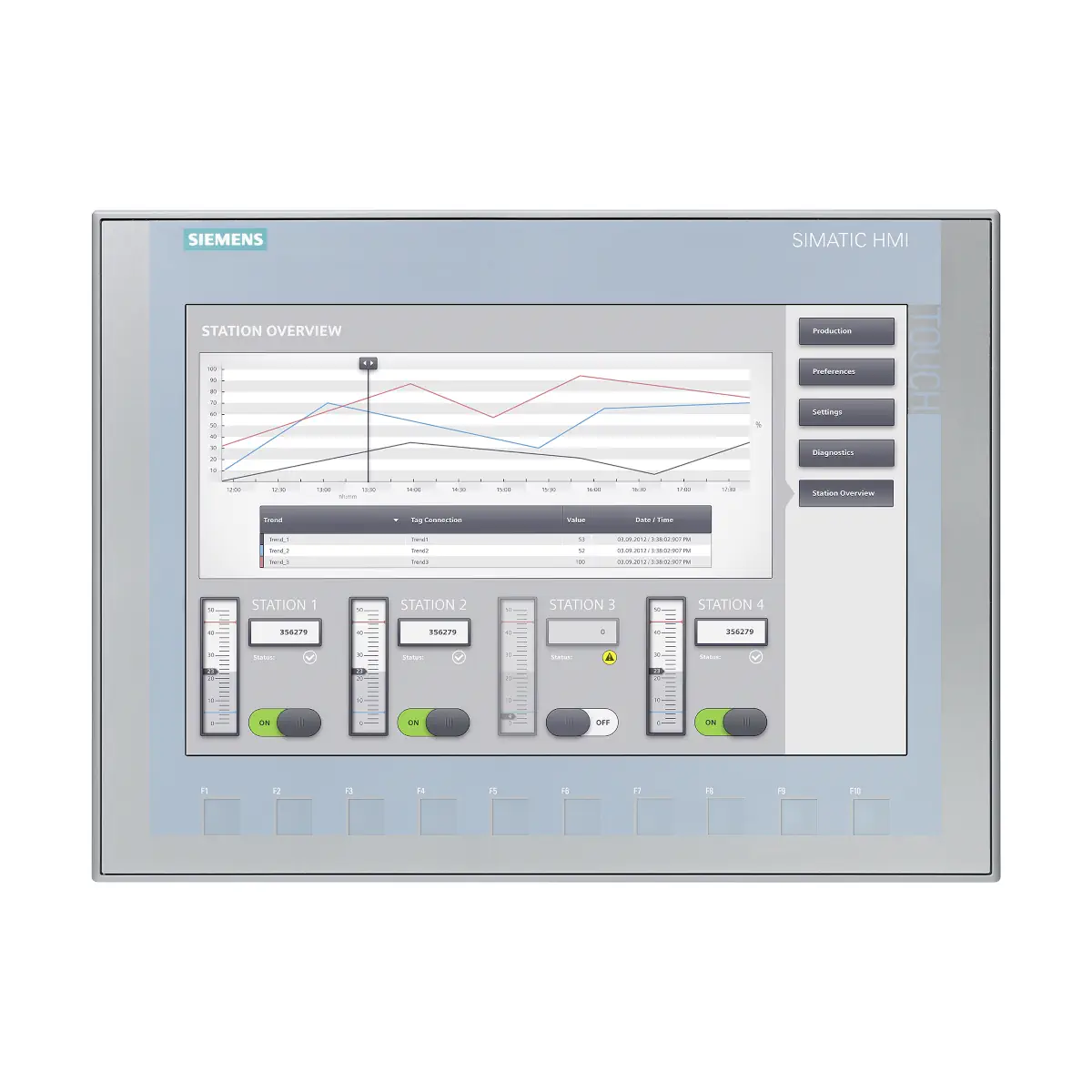

6AV2123-2MB03-0AX0 to panel operatorski Siemens SIMATIC HMI KTP1200 Basic (oznaczenie: KTP1200 Basic color PN) z obsługą klawiszowo-dotykową. Wyposażony w 12" ekran TFT widescreen (65 536 kolorów) o rozdzielczości 1280 × 800 px oraz interfejs PROFINET (Industrial Ethernet). Panel jest konfigurowalny z WinCC Basic V13 / STEP 7 Basic V13 i zawiera komponenty open-source udostępniane bezpłatnie (zgodnie z dołączonym nośnikiem CD).

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6AV2123-2MB03-0AX0
• Seria / typ: SIMATIC HMI, KTP1200 Basic (Basic Panel)
• Obsługa: klawisze + ekran dotykowy
• Ekran: 12" TFT widescreen, podświetlenie LED
• Kolory: 65 536
• Rozdzielczość: 1280 × 800 px
• Podświetlenie: ściemnialne; MTBF podświetlenia (25°C): 20 000 h
• Interfejs sieciowy: 1 × Industrial Ethernet (PROFINET)
• USB: 1 × USB (do 16 GB)
• Zasilanie: DC 24 V (zakres 19,2…28,8 V)
• Stopień ochrony: IP65 (przód), IP20 (tył)

Wyświetlacz i obsługa

• Wymiary obszaru wyświetlania: 261,1 mm (szer.) × 163,2 mm (wys.)
• Ekran dotykowy: analogowo-rezystancyjny
• Klawisze funkcyjne: 10 (brak klawiszy z diodami LED)
• Klawiatura numeryczna i alfanumeryczna: ekranowa (onscreen keyboard)
• Sygnalizacja dźwiękowa: brzęczyk (buzzer); brak głośnika

Komunikacja i protokoły

• PROFINET: tak (bez wsparcia dla PROFINET IO)
• EtherNet/IP: tak
• MODBUS: tak (Modicon MODBUS TCP/IP)
• TCP/IP: tak
• DHCP / DCP / LLDP: tak
• PROFIBUS / MPI / IRT: nie
• Status Ethernet: 2 diody LED
• Funkcje WEB (HTTP/HTML): nie

Funkcje HMI i konfiguracja (TIA Portal / WinCC)

• System operacyjny: proprietary (Windows CE: nie)
• Konfiguracja: STEP 7 Basic/Professional (TIA Portal) – przez zintegrowany WinCC Basic (TIA Portal)
• Obsługiwane środowiska WinCC (TIA Portal): WinCC Basic / Comfort / Advanced / Professional
• Języki runtime: 10
• Języki projektu: 32
• Biblioteki: tak
• Web browser (aplikacja/opcja): tak
• SIMATIC WinCC Sm@rtServer: tak (dostępny z WinCC (TIA Portal) V14 lub nowszym)
• Scheduler (Task planner): tak (zadaniowo sterowany: tak; czasowo sterowany: nie)
• Symulacja: tak
• Kopie zapasowe: Backup/Restore ręcznie: tak

System komunikatów, receptury, archiwizacja

• System alarmów: tak (z buforem i potwierdzaniem)
• Liczba klas alarmów: 32
• Komunikaty bitowe: do 1 000
• Komunikaty analogowe: do 25
• Bufor komunikatów: 256 wpisów (cyrkulacyjny, retencyjny, bezobsługowy)
• Receptury: 50 receptur; 100 rekordów/receptę; 100 wpisów/rekord
• Pamięć receptur: 256 kB (bez możliwości rozszerzenia)
• Archiwa: 2 (archiwum komunikatów + archiwum wartości procesowych), do 10 000 wpisów/archiwum
• Nośnik archiwizacji: pamięć USB (karta pamięci: nie; Ethernet: nie)
• Format zapisu danych: TXT

Integracja z systemami automatyki (Process coupling)

• SIMATIC S7: S7-1200, S7-1500, S7-200, S7-300/400
• LOGO!: tak
• WinAC: tak
• SINUMERIK: tak (bez dostępu do danych NCK)
• SIMOTION: tak
• Allen Bradley: EtherNet/IP (tak)
• Mitsubishi: MC TCP/IP (tak)
• Modicon: Modbus TCP/IP (tak)

Zasilanie, wydajność i pamięć

• Napięcie zasilania: DC 24 V
• Dopuszczalny zakres: 19,2…28,8 V DC
• Pobór prądu (znamionowy): 510 mA
• Prąd rozruchowy (inrush) I²t: 0,2 A²·s
• Moc czynna (typ.): 12,2 W
• Procesor: ARM
• Pamięć użytkownika (na dane): 10 MB

Zegar czasu rzeczywistego

• Zegar sprzętowy (RTC): tak
• Zegar programowy: tak
• Retencja: tak (typowy czas podtrzymania: 6 tygodni)
• Synchronizacja: tak

Montaż, wymiary i ochrona

• Pozycja montażu: pionowa
• Orientacja: montaż w pionie (portrait) i w poziomie (landscape) – możliwy
• Maks. dopuszczalny kąt nachylenia bez wentylacji zewnętrznej: 35°
• Wymiary frontu: 330 mm (szer.) × 245 mm (wys.)
• Otwór montażowy: 310 mm × 221 mm
• Głębokość montażowa: 54,9 mm
• Materiał frontu obudowy: tworzywo sztuczne
• Stopień ochrony: IP65 (od frontu), IP20 (tył)
• NEMA (front): Enclosure Type 4 oraz Type 4x
• Masa: 1 710 g (bez opakowania); 2,2 kg (z opakowaniem)

Warunki środowiskowe

• Temperatura pracy (montaż pionowy): 0…50°C
• Temperatura pracy (maks. kąt nachylenia): 0…40°C
• Temperatura pracy (pionowo, portrait): 0…40°C
• Temperatura pracy (maks. kąt, portrait): 0…35°C
• Temperatura składowania/transportu: -20…60°C
• Wilgotność (praca): do 90% (bez kondensacji)

Zgodność i dopuszczenia

• Oznaczenia / certyfikaty: CE, cULus, RCM, KC
• EMC: EN 55 011, klasa A (do zastosowań przemysłowych)
• Dopuszczenia morskie: Germanischer Lloyd (GL), American Bureau of Shipping (ABS), Bureau Veritas (BV), Det Norske Veritas (DNV), Lloyds Register of Shipping (LRS), Nippon Kaiji Kyokai (Class NK)
• Strefy zagrożone wybuchem: brak dopuszczeń (ATEX/IECEx/cULus/FM – nie)

Podsumowanie

Siemens 6AV2123-2MB03-0AX0 (KTP1200 Basic color PN) to 12-calowy panel HMI Basic z obsługą klawiszowo-dotykową, przeznaczony do wizualizacji i obsługi procesów w automatyce. Wysoka rozdzielczość 1280 × 800, zasilanie 24 V DC, interfejs PROFINET, USB (do 16 GB) oraz szerokie możliwości projektowe w TIA Portal / WinCC czynią go praktycznym rozwiązaniem do aplikacji przemysłowych wymagających czytelnego interfejsu operatorskiego i stabilnej integracji sieciowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, cULus, RCM oraz KC.
• Produkt posiada dopuszczenia morskie: GL, ABS, BV, DNV, LRS i NK.
• Produkt nie jest przeznaczony do stosowania w obszarach zagrożonych wybuchem ATEX, IECEx, cULus Class I Zone 1, cULus Class I Zone 2/Division 2 ani FM Class I Division 2.
• Produkt zawiera oprogramowanie open-source, udostępniane bezpłatnie zgodnie z informacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do certyfikowanej firmy zajmującej się utylizacją odpadów elektronicznych.
• Montaż, podłączenie, uruchomienie, demontaż i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami krajowymi.
• Produkt jest panelem operatorskim SIMATIC HMI KTP1200 Basic przeznaczonym do obsługi i monitorowania procesów instalacji w środowisku przemysłowym. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Panel może być konfigurowany od wersji WinCC Basic V13 / STEP 7 Basic V13. Do konfiguracji należy stosować oprogramowanie zgodne z wymaganiami producenta.
• Nieprawidłowy montaż, błędne okablowanie, niewłaściwa konfiguracja lub nieautoryzowana zmiana ustawień mogą spowodować nieprawidłową obsługę instalacji, błędne wskazania, nieoczekiwane działanie systemu albo zagrożenie dla użytkownika.
• Przed rozpoczęciem montażu, demontażu lub prac serwisowych należy odłączyć zasilanie urządzenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, uszkodzenie urządzenia albo nieoczekiwane działanie instalacji.
• Zasilanie może być podłączane wyłącznie przez wykwalifikowany i autoryzowany personel. Podłączenie zasilania należy wykonać zgodnie z dokumentacją producenta, tabliczką znamionową urządzenia oraz krajowymi przepisami instalacyjnymi.
• Urządzenie musi być zasilane bezpiecznym bardzo niskim napięciem SELV/PELV. Nie przekraczać parametrów zasilania podanych przez producenta.
• Panel należy zasilać napięciem 24 V DC w dopuszczalnym zakresie 19,2–28,8 V DC. Znamionowy pobór prądu wynosi 510 mA.
• Typowy pobór mocy czynnej wynosi 12,2 W. Przy montażu należy zapewnić warunki pracy umożliwiające prawidłowe odprowadzanie ciepła.
• Podczas montażu i demontażu należy zabezpieczyć panel przed upadkiem. Uszkodzenie mechaniczne może spowodować nieprawidłową pracę urządzenia lub zagrożenie dla użytkownika.
• Panel jest urządzeniem do zabudowy. Tylna część urządzenia ma stopień ochrony IP20 i musi być zintegrowana z obudową lub szafą zapewniającą ochronę odpowiednią do zagrożeń w miejscu użytkowania, w tym ochronę przed porażeniem elektrycznym i rozprzestrzenianiem ognia.
• Stopień ochrony od frontu wynosi IP65 oraz NEMA 4 / NEMA 4x po prawidłowym zamontowaniu. Przed montażem należy sprawdzić stan urządzenia i uszczelek. Nie montować urządzenia z uszkodzonymi uszczelkami.
• Uszkodzenie uszczelek może umożliwić przedostanie się wilgoci lub cieczy do urządzenia, obudowy albo szafy, co może spowodować zwarcie, porażenie prądem, uszkodzenie mienia lub zagrożenie dla użytkownika.
• Dopuszczalna temperatura pracy przy montażu pionowym wynosi od 0°C do +50°C. Przy maksymalnym kącie nachylenia dopuszczalna temperatura pracy wynosi od 0°C do +40°C.
• Przy montażu pionowym w formacie portretowym dopuszczalna temperatura pracy wynosi od 0°C do +40°C, a przy maksymalnym kącie nachylenia w formacie portretowym od 0°C do +35°C.
• Maksymalny dopuszczalny kąt nachylenia bez wentylacji zewnętrznej wynosi 35°. Nie montować urządzenia poza dopuszczalną pozycją montażową i zakresem temperatur.
• Temperatura transportu i magazynowania wynosi od -20°C do +60°C. Dopuszczalna wilgotność względna podczas pracy wynosi do 90%, bez kondensacji.
• Urządzenie należy chronić przed kondensacją, wilgocią, wodą, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Panel posiada ekran dotykowy analogowo-rezystancyjny oraz 10 przycisków funkcyjnych. Nie obsługiwać ekranu ostrymi ani spiczastymi przedmiotami i nie wywierać nadmiernej siły. Uszkodzony ekran dotykowy może prowadzić do błędnej obsługi instalacji, nieprawidłowego działania systemu albo obrażeń.
• Urządzenie z uszkodzonym ekranem dotykowym należy niezwłocznie wymienić i wycofać z użytkowania.
• Panel posiada wyświetlacz TFT widescreen 12", rozdzielczość 1280 × 800 pikseli, 65 536 kolorów oraz podświetlenie LED. Ustawienia wyświetlania i obsługi należy konfigurować zgodnie z dokumentacją producenta.
• Urządzenie posiada klawiaturę ekranową numeryczną i alfanumeryczną. Funkcje obsługowe oraz przyciski funkcyjne należy konfigurować tak, aby ograniczać ryzyko błędnej obsługi procesów instalacji.
• Panel posiada 1 interfejs Industrial Ethernet oraz 1 interfejs USB. Połączenia Ethernet i USB należy wykonywać zgodnie z dokumentacją producenta oraz zasadami instalacji przemysłowych.
• Panel obsługuje PROFINET, EtherNet/IP, Modbus TCP/IP oraz protokoły Ethernet TCP/IP, DHCP, DCP i LLDP. Nie obsługuje PROFINET IO, IRT, PROFIBUS, MPI ani MRP. Konfigurację sieci należy wykonać zgodnie z możliwościami urządzenia i wymaganiami instalacji.
• Nieprawidłowa konfiguracja komunikacji, adresacji sieciowej lub połączeń z systemem sterowania może spowodować utratę łączności, błędną wymianę danych albo nieprawidłową pracę instalacji.
• Produkt spełnia wymagania emisji zakłóceń klasy A według EN 55011 i jest przeznaczony do pracy w obszarach przemysłowych. Praca w środowisku mieszkalnym może powodować zakłócenia radiowe.
• W przypadku spodziewanych zakłóceń EMC większych niż przewidziane dla środowiska przemysłowego należy zastosować dodatkowe środki ochronne, np. ochronę ESD, odpowiednie uziemienie, ekranowanie przewodów lub zabezpieczenia przeciwprzepięciowe.
• Do archiwizacji i transferu danych można stosować nośniki USB zgodnie z dokumentacją producenta. Nieprawidłowe użycie nośników zewnętrznych może spowodować utratę danych lub nieprawidłowe działanie aplikacji HMI.
• Panel posiada system alarmów, bufor komunikatów, obsługę receptur, wskazania wartości procesowych, archiwizację komunikatów i wartości procesowych oraz funkcje diagnostyki systemowej. Funkcje te należy skonfigurować zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Panel umożliwia obsługę użytkowników i uprawnień. Konta administratorów należy odpowiednio zabezpieczyć przed dostępem osób nieuprawnionych.
• Stosować silne hasła i standardowe konta użytkowników do codziennej pracy. Nieuprawniony dostęp do panelu może umożliwić zmianę ustawień, manipulację procesem lub zakłócenie działania instalacji.
• Czyszczenie wykonywać wyłącznie przy wyłączonym urządzeniu lub przy aktywnej funkcji czyszczenia ekranu, jeżeli jest dostępna. Front urządzenia czyścić wilgotną ściereczką z użyciem płynu do mycia naczyń lub pieniącego środka do czyszczenia ekranów.
• Nie stosować środków czyszczących niezgodnych z informacjami producenta dotyczącymi odporności chemicznej. Nieprawidłowe czyszczenie może uszkodzić ekran, uszczelki lub obudowę.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, stan uszczelek, podłączenie zasilania, połączenia Ethernet i USB, konfigurację projektu HMI, komunikację ze sterownikiem oraz działanie funkcji obsługowych i alarmowych.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe, segmentacja sieci oraz kontrola dostępu.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania, firmware i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.
• Aktualizacje produktu oraz oprogramowania należy wykonywać zgodnie z dokumentacją producenta. Stosowanie nieaktualnych lub niewspieranych wersji może zwiększać ryzyko cyberzagrożeń.

Pliki do pobrania:
6AV2123-2MB03-0AX0 Karta katalogowa
