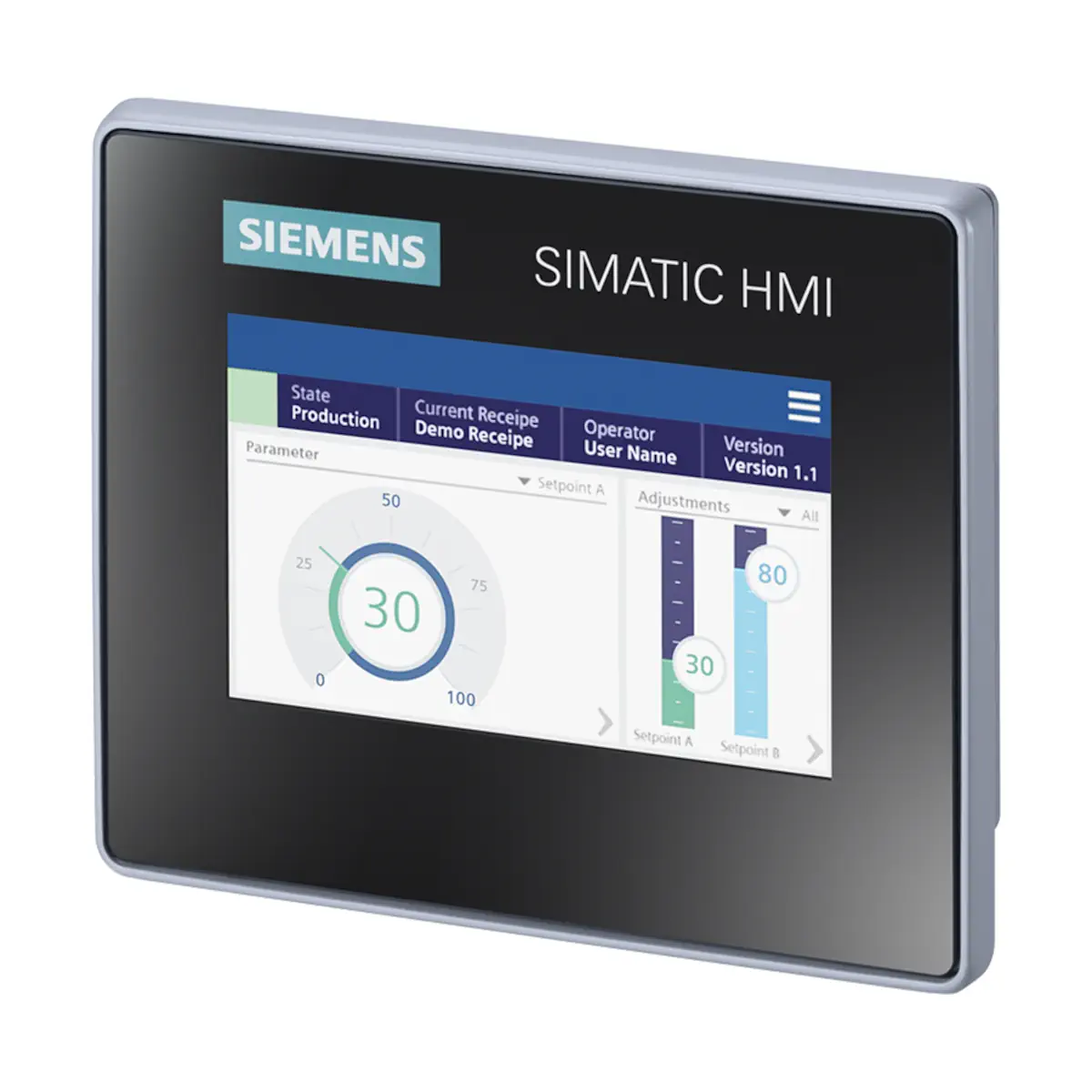

6AV2123-3DB32-0AW0 SIMATIC HMI MTP400, Unified Basic Panel, dotykowy, 4" widescreen TFT, 16 millionów kolorów, PROFINET, konfiguracja w WinCC Unified Basic V18 Update 3

6AV2123-3DB32-0AW0 to panel operatorski SIMATIC HMI MTP400 Unified Basic z obsługą dotykową, wyposażony w 4,3” (4” widescreen) wyświetlacz TFT o rozdzielczości 800 × 480 px i palecie 16 mln kolorów. Urządzenie posiada interfejs PROFINET oraz może być konfigurowane od WinCC Unified Basic V18 Update 3. Panel zawiera oprogramowanie open-source udostępniane bezpłatnie (zgodnie z informacją w dokumentacji produktu).

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6AV2123-3DB32-0AW0
• Typ: SIMATIC HMI MTP400, Unified Basic Panel (touch)
• Ekran: TFT, 4,3” widescreen, 16 777 216 kolorów, 800 × 480 px
• Podświetlenie: regulowane 10…100%, MTBF 20 000 h (przy 25°C)
• Obsługa: ekran dotykowy i multi-touch, klawiatura ekranowa numeryczna i alfanumeryczna
• Komunikacja: 1× Industrial Ethernet (Gigabit, IE/PN) RJ45, PROFINET
• Porty USB: 2× USB 2.0
• Zasilanie: 24 V DC (zakres 19,2…28,8 V DC)
• Stopień ochrony: przód IP65, tył IP20
• Montaż: pionowy; możliwy portrait i landscape; maks. pochylenie 35° (bez zewnętrznej wentylacji)

Wyświetlacz i obsługa

• Przekątna ekranu: 4,3”
• Wymiary pola wyświetlania: 93,6 mm (szer.) × 56,2 mm (wys.)
• Rozdzielczość: 800 px (poziomo) × 480 px (pionowo)
• Multi-touch: tak
• Klawiatura ekranowa: numeryczna i alfanumeryczna

Interfejsy i protokoły

• Industrial Ethernet: 1× Gigabit Ethernet (IE/PN), RJ45
• Diody statusu Ethernet: 2
• Zintegrowany switch: 1 port
• PROFINET: tak
• PROFINET IO: nie
• IRT: nie
• MPI: nie
• Protokoły Ethernet: TCP/IP, DHCP, SNMP, DCP, LLDP
• Media redundancy (MRP): nie
• USB: 2× USB 2.0
• RS485 / RS422: brak
• Slot SD: brak

Zasilanie i pobór mocy

• Napięcie znamionowe: 24 V DC
• Dopuszczalny zakres napięcia: 19,2…28,8 V DC
• Pobór prądu (znamionowo): 0,16 A
• Pobór prądu (min./max. dla znam. napięcia): 0,14 A / 0,47 A
• Pobór prądu maks.: 0,63 A (przy 19,2 V)
• Prąd rozruchowy (inrush) I²t: 0,45 A²·s
• Moc czynna (typowo): 3,8 W

System, pamięć i czas

• Procesor: ARM
• Pamięć Flash: tak
• RAM: tak
• Zegar czasu rzeczywistego (RTC): tak (sprzętowy i programowy)
• Podtrzymanie zegara: retencyjne, typowo 6 tygodni
• Synchronizacja czasu: tak
• Akustyka: brak brzęczyka, brak głośnika

Konfiguracja i funkcje (WinCC Unified)

• Oprogramowanie konfiguracyjne: WinCC Advanced (TIA Portal), WinCC Professional (TIA Portal), WinCC Unified Basic Engineering (TIA Portal), WinCC Unified Comfort Engineering (TIA Portal), WinCC Unified PC Engineering (TIA Portal)
• Języki online/runtime: 32
• Języki projektu: 32
• Skrypty: JavaScript (tak), Visual Basic Scripts (nie)
• Planer zadań: czasowy (tak), zdarzeniowy/zadaniowy (tak)
• Alarmy: 32 klasy; komunikaty bitowe do 2000, analogowe do 100
• Bufor/archiwum alarmów: bufor jako archiwum alarmów; bufor cykliczny, retencyjny, bezobsługowy
• Receptury (zarządzanie nastawami): 250 typów, 250 zestawów na typ, 250 wpisów na zestaw; pamięć wewnętrzna 5 MB, z możliwością rozszerzenia
• Zmienne: do 1000 na urządzenie; do 300 na ekran
• Ekrany/obiekty: do 300 obrazów; do 600 obiektów na obraz; SVG (tak); przeglądarka HTML (tak); „Custom web display” (nie)
• Archiwizacja: do 10 archiwów na urządzenie; do 50 000 wpisów na archiwum; archiwum komunikatów i wartości procesowych; zapis na USB (tak), na kartę pamięci (nie), przez Ethernet (nie)
• Bezpieczeństwo: do 50 ról; do 200 użytkowników; eksport/import haseł; centralna administracja użytkowników
• Transfer projektu: USB (tak), Ethernet (tak), zewnętrzny nośnik (tak)
• Połączenia z automatyką: S7-1200 (tak), S7-1500 (tak), S7-300/400 (tak), S7-200 (nie); liczba połączeń S7: 8
• OPC UA: Client (tak), Server (nie)
• Narzędzia serwisowe: Backup/Restore ręcznie (tak), automatycznie (nie); symulacja (tak); przełączenie urządzenia (tak)

Warunki pracy i odporność

• Zastosowanie: do użytku wewnętrznego (tak); do użytku zewnętrznego (nie)
• Temperatura pracy (montaż pionowy): 0…50°C
• Temperatura pracy (maks. pochylenie): 0…40°C
• Temperatura pracy (pionowo, portrait): 0…40°C
• Temperatura pracy (maks. pochylenie, portrait): 0…35°C
• Temperatura składowania/transportu: -20…60°C
• Wilgotność (praca): do 90% (bez kondensacji)
• EMC – emisja zakłóceń (EN 55 011): klasa A (obszary przemysłowe)

Stopień ochrony i dopuszczenia

• Stopień ochrony IP: przód IP65, tył IP20
• NEMA (przód, po zainstalowaniu): NEMA 4, NEMA 4x
• Oznaczenia i dopuszczenia: CE, UKCA, cULus, RCM, KC

Montaż i wymiary

• Pozycja montażu: pionowa
• Montaż portrait/landscape: tak / tak
• Maks. kąt pochylenia (bez zewn. wentylacji): 35°
• Wymiary frontu: 140 mm (szer.) × 116 mm (wys.)
• Otwór montażowy: 123 mm (szer.) × 99 mm (wys.)
• Głębokość montażowa: 36 mm
• Masa: 0,45 kg (bez opakowania), 0,53 kg (z opakowaniem)
• Materiał frontu obudowy: tworzywo sztuczne

Podsumowanie

Siemens SIMATIC HMI MTP400 Unified Basic (6AV2123-3DB32-0AW0) to kompaktowy panel HMI z multi-touch, wyświetlaczem 4,3” TFT 800 × 480 oraz komunikacją PROFINET. Zasilanie 24 V DC, klasa szczelności IP65 od frontu, dwa porty USB 2.0 oraz szerokie możliwości konfiguracji w środowisku WinCC Unified sprawiają, że jest to praktyczne rozwiązanie do nowoczesnych aplikacji operatorskich w automatyce przemysłowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, UKCA, cULus, RCM oraz KC.
• Produkt posiada dopuszczenia morskie: DNV, KRS, LRS, NK i CCS; dopuszczenia ABS oraz BV są wskazane jako w przygotowaniu.
• Produkt nie jest przeznaczony do stosowania w obszarach zagrożonych wybuchem ATEX, IECEx, cULus Class I Zone 2/Division 2, cULus Class II Division 2, FM Class I Division 2 ani FM Class II Division 2.
• Produkt posiada deklarację środowiskową EPD.
• Produkt zawiera oprogramowanie open-source, udostępniane bezpłatnie zgodnie z informacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do certyfikowanej firmy zajmującej się utylizacją odpadów elektronicznych.
• Montaż, podłączenie, uruchomienie, demontaż i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami krajowymi.
• Produkt jest panelem operatorskim SIMATIC HMI MTP400 Unified Basic przeznaczonym do obsługi i monitorowania procesów instalacji w środowisku przemysłowym. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Panel może być konfigurowany od wersji WinCC Unified Basic V18 Update 3. Do konfiguracji należy stosować oprogramowanie zgodne z wymaganiami producenta.
• Nieprawidłowy montaż, błędne okablowanie, niewłaściwa konfiguracja lub nieautoryzowana zmiana ustawień mogą spowodować nieprawidłową obsługę instalacji, błędne wskazania, nieoczekiwane działanie systemu albo zagrożenie dla użytkownika.
• Przed rozpoczęciem montażu, demontażu lub prac serwisowych należy odłączyć zasilanie urządzenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, uszkodzenie urządzenia albo nieoczekiwane działanie instalacji.
• Zasilanie może być podłączane wyłącznie przez wykwalifikowany i autoryzowany personel. Podłączenie zasilania należy wykonać zgodnie z dokumentacją producenta, tabliczką znamionową urządzenia oraz krajowymi przepisami instalacyjnymi.
• Urządzenie musi być zasilane bezpiecznym bardzo niskim napięciem SELV/PELV. Nie przekraczać parametrów zasilania podanych przez producenta.
• Panel należy zasilać napięciem 24 V DC w dopuszczalnym zakresie 19,2–28,8 V DC. Maksymalny pobór prądu wynosi 0,63 A przy 19,2 V DC.
• Podczas montażu i demontażu należy zabezpieczyć panel przed upadkiem. Uszkodzenie mechaniczne może spowodować nieprawidłową pracę urządzenia lub zagrożenie dla użytkownika.
• Panel jest urządzeniem do zabudowy. Tylna część urządzenia ma stopień ochrony IP20 i musi być zintegrowana z obudową lub szafą zapewniającą ochronę odpowiednią do zagrożeń w miejscu użytkowania, w tym ochronę przed porażeniem elektrycznym i rozprzestrzenianiem ognia.
• Stopień ochrony od frontu wynosi IP65 oraz NEMA 4 / NEMA 4x po prawidłowym zamontowaniu. Przed montażem należy sprawdzić stan urządzenia i uszczelek. Nie montować urządzenia z uszkodzonymi uszczelkami.
• Uszkodzenie uszczelek może umożliwić przedostanie się wilgoci lub cieczy do urządzenia, obudowy albo szafy, co może spowodować zwarcie, porażenie prądem, uszkodzenie mienia lub zagrożenie dla użytkownika.
• Produkt jest przeznaczony do użytku wewnętrznego. Nie jest przeznaczony do użytku zewnętrznego.
• Dopuszczalna temperatura pracy przy montażu pionowym wynosi od 0°C do +50°C. Przy maksymalnym kącie nachylenia dopuszczalna temperatura pracy wynosi od 0°C do +40°C.
• Przy montażu pionowym w formacie portretowym dopuszczalna temperatura pracy wynosi od 0°C do +40°C, a przy maksymalnym kącie nachylenia w formacie portretowym od 0°C do +35°C.
• Maksymalny dopuszczalny kąt nachylenia bez wentylacji zewnętrznej wynosi 35°. Nie montować urządzenia poza dopuszczalną pozycją montażową i zakresem temperatur.
• Temperatura transportu i magazynowania wynosi od -20°C do +60°C. Dopuszczalna wilgotność względna podczas pracy wynosi do 90%, bez kondensacji.
• Urządzenie należy chronić przed kondensacją, wilgocią, wodą, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Panel posiada ekran dotykowy wielodotykowy. Nie obsługiwać ekranu ostrymi ani spiczastymi przedmiotami i nie wywierać nadmiernej siły. Uszkodzony ekran dotykowy może prowadzić do błędnej obsługi instalacji, nieprawidłowego działania systemu albo obrażeń.
• Urządzenie z uszkodzonym ekranem dotykowym należy niezwłocznie wymienić i wycofać z użytkowania.
• Panel posiada wyświetlacz TFT 4,3", rozdzielczość 800 × 480 pikseli, 16 777 216 kolorów oraz regulowane podświetlenie w zakresie 10–100%. Ustawienia wyświetlania i obsługi należy konfigurować zgodnie z dokumentacją producenta.
• Urządzenie posiada klawiaturę ekranową numeryczną i alfanumeryczną. Funkcje obsługowe należy konfigurować tak, aby ograniczać ryzyko błędnej obsługi procesów instalacji.
• Panel posiada 1 interfejs Industrial Ethernet Gigabit Ethernet RJ45 oraz 2 interfejsy USB 2.0. Połączenia Ethernet i USB należy wykonywać zgodnie z dokumentacją producenta oraz zasadami instalacji przemysłowych.
• Panel obsługuje PROFINET oraz protokoły Ethernet TCP/IP, DHCP, SNMP, DCP i LLDP. Nie obsługuje PROFINET IO, IRT, MPI ani MRP. Konfigurację sieci należy wykonać zgodnie z możliwościami urządzenia i wymaganiami instalacji.
• Nieprawidłowa konfiguracja komunikacji, adresacji sieciowej lub połączeń z systemem sterowania może spowodować utratę łączności, błędną wymianę danych albo nieprawidłową pracę instalacji.
• Produkt spełnia wymagania emisji zakłóceń klasy A według EN 55011 i jest przeznaczony do pracy w obszarach przemysłowych. Praca w środowisku mieszkalnym może powodować zakłócenia radiowe.
• W przypadku spodziewanych zakłóceń EMC większych niż przewidziane dla środowiska przemysłowego należy zastosować dodatkowe środki ochronne, np. ochronę ESD, odpowiednie uziemienie, ekranowanie przewodów lub zabezpieczenia przeciwprzepięciowe.
• Do archiwizacji i transferu danych można stosować nośniki USB zgodnie z dokumentacją producenta. Nieprawidłowe użycie nośników zewnętrznych może spowodować utratę danych lub nieprawidłowe działanie aplikacji HMI.
• Panel umożliwia obsługę użytkowników, ról, uprawnień, importu i eksportu haseł oraz centralnej administracji użytkownikami. Konta administratorów należy odpowiednio zabezpieczyć przed dostępem osób nieuprawnionych.
• Stosować silne hasła i standardowe konta użytkowników do codziennej pracy. Nieuprawniony dostęp do panelu może umożliwić zmianę ustawień, manipulację procesem lub zakłócenie działania instalacji.
• Czyszczenie wykonywać wyłącznie przy wyłączonym urządzeniu lub przy aktywnej funkcji czyszczenia ekranu, jeżeli jest dostępna. Front urządzenia czyścić wilgotną ściereczką z użyciem płynu do mycia naczyń lub pieniącego środka do czyszczenia ekranów.
• Nie stosować środków czyszczących niezgodnych z informacjami producenta dotyczącymi odporności chemicznej. Nieprawidłowe czyszczenie może uszkodzić ekran, uszczelki lub obudowę.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, stan uszczelek, podłączenie zasilania, połączenia Ethernet i USB, konfigurację projektu HMI, komunikację ze sterownikiem oraz działanie funkcji obsługowych i alarmowych.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe, segmentacja sieci oraz kontrola dostępu.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania, firmware i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.
• Aktualizacje produktu oraz oprogramowania należy wykonywać zgodnie z dokumentacją producenta. Stosowanie nieaktualnych lub niewspieranych wersji może zwiększać ryzyko cyberzagrożeń.
