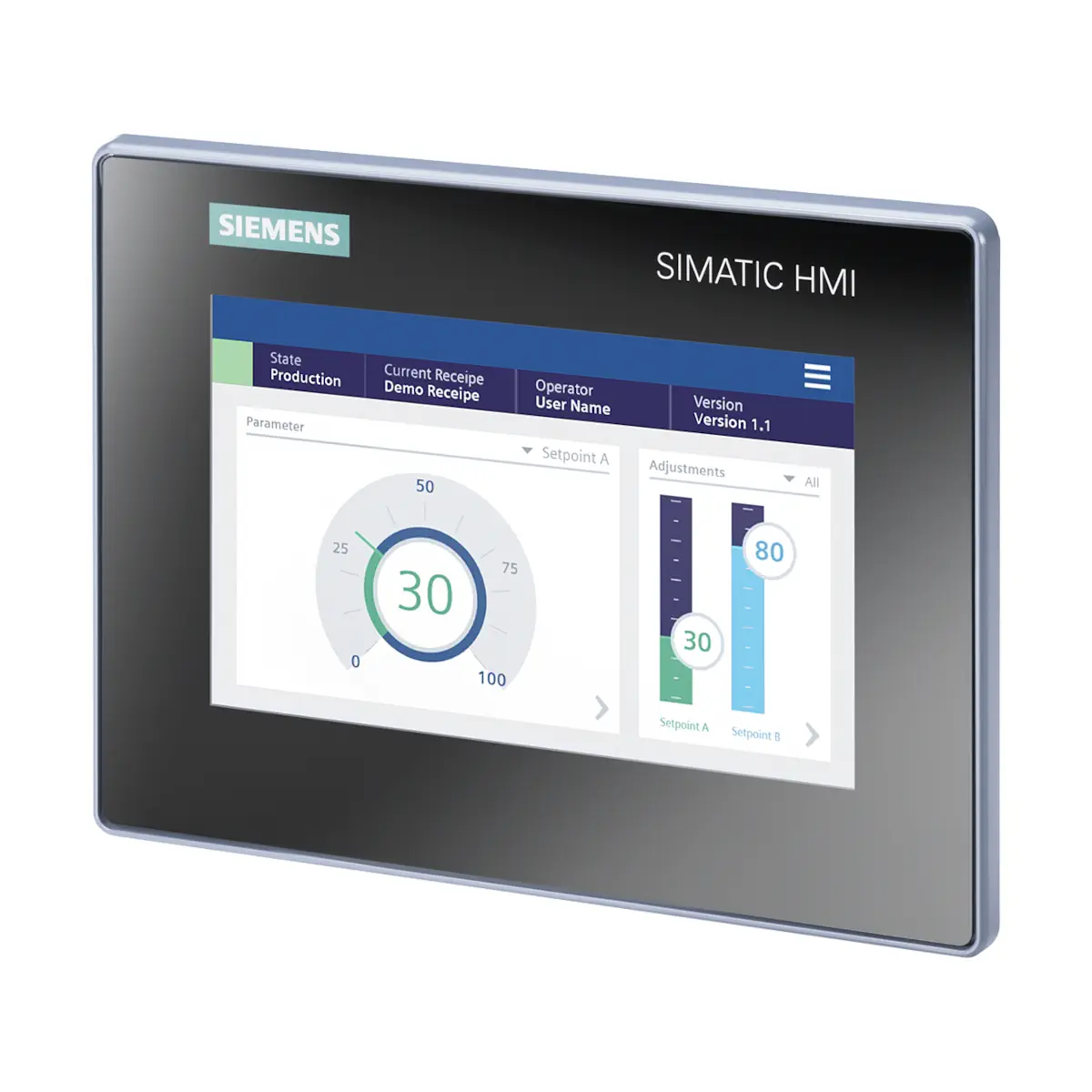

6AV2123-3GB32-0AW0 SIMATIC HMI MTP700, Unified Basic Panel, dotykowy, 7" widescreen TFT, 16 millionów kolorów, PROFINET, konfiguracja w WinCC Unified Basic V18 Update 3

6AV2123-3GB32-0AW0 to SIMATIC HMI MTP700 Unified Basic – panel operatorski Unified Basic Panel do obsługi dotykowej z 7" panoramicznym wyświetlaczem TFT (16 milionów kolorów, 800 × 480 px) oraz interfejsem PROFINET. Urządzenie jest konfigurowalne od WinCC Unified Basic V18 Update 3 i oferuje obsługę multi-touch oraz ekranową klawiaturę numeryczną i alfanumeryczną. Panel zawiera oprogramowanie open-source, które jest udostępniane bezpłatnie (zgodnie z dołączonym nośnikiem Blu-ray).

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6AV2123-3GB32-0AW0
• Oznaczenie typu: SIMATIC HMI MTP700 Unified Basic
• Ekran: 7" TFT, panoramiczny
• Rozdzielczość: 800 × 480 px
• Kolory: 16 777 216
• Podświetlenie: regulowane 10…100%, MTBF 20 000 h (25°C)
• Obsługa: ekran dotykowy, multi-touch, klawiatura ekranowa
• Interfejs sieciowy: 1 × Industrial Ethernet Gigabit (IE/PN) RJ45, 2 diody statusu
• USB: 2 × USB 2.0
• Protokoły: PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP
• Zasilanie: DC 24 V (zakres 19,2…28,8 V)
• Moc czynna (typ.): 8,2 W
• Stopień ochrony: przód IP65, tył IP20
• NEMA (przód, po zainstalowaniu): NEMA 4 / NEMA 4x

Ekran i obsługa

• Wymiary obszaru wyświetlania: 152,4 mm (szer.) × 91,4 mm (wys.)
• Rodzaj wyświetlacza: TFT
• Obsługa dotykowa: touch screen oraz multi-touch
• Klawiatura: numeryczna i alfanumeryczna (ekranowa)

Interfejsy i komunikacja

• Industrial Ethernet: 1 × Gigabit Ethernet (IE/PN), RJ45
• Zintegrowany switch: 1 port
• PROFINET: tak
• PROFINET IO: nie
• IRT: nie
• MPI: nie
• Protokoły Ethernet: TCP/IP, DHCP, SNMP, DCP, LLDP
• MRP (Media Redundancy): nie
• USB: 2 × USB 2.0
• Gniazdo SD: brak
• RS485 / RS422: brak

Zasilanie i pobór prądu

• Napięcie znamionowe: DC 24 V
• Zakres dopuszczalny: 19,2…28,8 V DC
• Pobór prądu (znamionowy): 0,2 A
• Pobór prądu (min./max. przy 24 V): 0,16 A / 0,51 A
• Pobór prądu maks.: 0,69 A (przy 19,2 V)
• Prąd rozruchowy (inrush) I²t: 0,36 A²·s
• Moc czynna (typ.): 8,2 W

Funkcje (konfiguracja i runtime)

• Oprogramowanie inżynierskie: WinCC Advanced (TIA Portal), WinCC Professional (TIA Portal), WinCC Unified Basic/Comfort/PC Engineering (TIA Portal)
• Liczba języków online/runtime: 32
• Liczba języków projektu: 32
• JavaScript: tak
• Visual Basic Scripts: nie
• Planer zadań: czasowy i zdarzeniowy
• System alarmów: tak (z buforem i potwierdzaniem)
• Klasy alarmów: 32
• Alarmy bitowe: do 2 000
• Alarmy analogowe: do 100
• Długość komunikatu: do 512 znaków
• Bufor komunikatów: tak (skonfigurowany jako archiwum alarmów), cykliczny, retencyjny, bezobsługowy
• Receptury (zarządzanie nastawami): do 250 typów, 250 zestawów na typ, 250 wpisów na zestaw
• Pamięć wewnętrzna receptur: 5 MB, rozszerzalna
• Zmienne: do 1 000 na urządzenie; do 300 na ekran
• Ekrany/obrazy: do 300; faceplate: tak
• Archiwizacja: do 10 archiwów na urządzenie; do 50 000 wpisów na archiwum
• Nośnik archiwów: USB (karta pamięci: nie, Ethernet: nie)
• Bezpieczeństwo: do 50 ról, do 200 użytkowników, eksport/import haseł, centralne zarządzanie użytkownikami

Współpraca z systemami automatyki

• S7-1200: tak
• S7-1500: tak
• S7-300/400: tak
• S7-200: nie
• Liczba połączeń S7: 8
• LOGO!: tak (od WinCC Unified V20)
• OPC UA Client: tak
• OPC UA Server: nie

Zegar czasu rzeczywistego

• RTC (hardware clock): tak
• Zegar programowy: tak
• Retencja: tak (typowy czas podtrzymania ok. 6 tygodni)
• Synchronizacja: tak

Warunki środowiskowe

• Do użytku wewnętrznego: tak
• Do użytku zewnętrznego: nie
• Temperatura pracy (montaż pionowy): 0…50°C
• Temperatura pracy (maks. kąt nachylenia): 0…40°C
• Temperatura pracy (pionowo, portrait): 0…40°C
• Temperatura pracy (maks. nachylenie, portrait): 0…35°C
• Temperatura składowania/transportu: -20…60°C
• Wilgotność względna (praca): do 90% (bez kondensacji)

Montaż, wymiary i mechanika

• Pozycja montażu: pionowa
• Montaż w układzie portrait: tak
• Montaż w układzie landscape: tak
• Maks. dopuszczalny kąt nachylenia (bez zewnętrznej wentylacji): 35°
• Materiał obudowy (front): tworzywo sztuczne
• Wymiary frontu: 214 mm (szer.) × 158 mm (wys.)
• Otwór montażowy: 197 mm (szer.) × 141 mm (wys.)
• Głębokość montażowa: 36 mm
• Masa (bez opakowania): 0,85 kg
• Masa (z opakowaniem): 1,1 kg

Stopień ochrony i EMC

• Stopień ochrony (front): IP65
• Stopień ochrony (tył): IP20
• NEMA (front, po zainstalowaniu): NEMA 4, NEMA 4x
• Emisja zakłóceń (EN 55011): klasa A (obszary przemysłowe)

Certyfikaty i dopuszczenia

• CE: tak
• UKCA: tak
• cULus: tak
• RCM: tak
• KC: tak

Podsumowanie

Siemens SIMATIC HMI MTP700 Unified Basic (6AV2123-3GB32-0AW0) to 7-calowy panel HMI Unified Basic z obsługą multi-touch, interfejsem PROFINET oraz zasilaniem 24 V DC. Dzięki klasie szczelności IP65 od frontu, dwóm portom USB 2.0 oraz szerokim możliwościom konfiguracji w środowisku WinCC (TIA Portal), panel stanowi kompaktowe rozwiązanie do wizualizacji i obsługi aplikacji przemysłowych w instalacjach wewnętrznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, UKCA, cULus, RCM oraz KC.
• Produkt posiada dopuszczenia morskie: DNV, KRS, LRS, NK i CCS; dopuszczenia ABS oraz BV są wskazane jako w przygotowaniu.
• Produkt nie jest przeznaczony do stosowania w obszarach zagrożonych wybuchem ATEX, IECEx, cULus Class I Zone 2/Division 2, cULus Class II Division 2, FM Class I Division 2 ani FM Class II Division 2.
• Produkt posiada deklarację środowiskową EPD.
• Produkt zawiera oprogramowanie open-source, udostępniane bezpłatnie zgodnie z informacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do certyfikowanej firmy zajmującej się utylizacją odpadów elektronicznych.
• Montaż, podłączenie, uruchomienie, demontaż i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami krajowymi.
• Produkt jest panelem operatorskim SIMATIC HMI MTP700 Unified Basic przeznaczonym do obsługi i monitorowania procesów instalacji w środowisku przemysłowym. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Panel może być konfigurowany od wersji WinCC Unified Basic V18 Update 3. Do konfiguracji należy stosować oprogramowanie zgodne z wymaganiami producenta.
• Nieprawidłowy montaż, błędne okablowanie, niewłaściwa konfiguracja lub nieautoryzowana zmiana ustawień mogą spowodować nieprawidłową obsługę instalacji, błędne wskazania, nieoczekiwane działanie systemu albo zagrożenie dla użytkownika.
• Przed rozpoczęciem montażu, demontażu lub prac serwisowych należy odłączyć zasilanie urządzenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, uszkodzenie urządzenia albo nieoczekiwane działanie instalacji.
• Zasilanie może być podłączane wyłącznie przez wykwalifikowany i autoryzowany personel. Podłączenie zasilania należy wykonać zgodnie z dokumentacją producenta, tabliczką znamionową urządzenia oraz krajowymi przepisami instalacyjnymi.
• Urządzenie musi być zasilane bezpiecznym bardzo niskim napięciem SELV/PELV. Nie przekraczać parametrów zasilania podanych przez producenta.
• Panel należy zasilać napięciem 24 V DC w dopuszczalnym zakresie 19,2–28,8 V DC. Maksymalny pobór prądu wynosi 0,69 A przy 19,2 V DC.
• Typowy pobór mocy czynnej wynosi 8,2 W. Przy montażu należy zapewnić warunki pracy umożliwiające prawidłowe odprowadzanie ciepła.
• Podczas montażu i demontażu należy zabezpieczyć panel przed upadkiem. Uszkodzenie mechaniczne może spowodować nieprawidłową pracę urządzenia lub zagrożenie dla użytkownika.
• Panel jest urządzeniem do zabudowy. Tylna część urządzenia ma stopień ochrony IP20 i musi być zintegrowana z obudową lub szafą zapewniającą ochronę odpowiednią do zagrożeń w miejscu użytkowania, w tym ochronę przed porażeniem elektrycznym i rozprzestrzenianiem ognia.
• Stopień ochrony od frontu wynosi IP65 oraz NEMA 4 / NEMA 4x po prawidłowym zamontowaniu. Przed montażem należy sprawdzić stan urządzenia i uszczelek. Nie montować urządzenia z uszkodzonymi uszczelkami.
• Uszkodzenie uszczelek może umożliwić przedostanie się wilgoci lub cieczy do urządzenia, obudowy albo szafy, co może spowodować zwarcie, porażenie prądem, uszkodzenie mienia lub zagrożenie dla użytkownika.
• Produkt jest przeznaczony do użytku wewnętrznego. Nie jest przeznaczony do użytku zewnętrznego.
• Dopuszczalna temperatura pracy przy montażu pionowym wynosi od 0°C do +50°C. Przy maksymalnym kącie nachylenia dopuszczalna temperatura pracy wynosi od 0°C do +40°C.
• Przy montażu pionowym w formacie portretowym dopuszczalna temperatura pracy wynosi od 0°C do +40°C, a przy maksymalnym kącie nachylenia w formacie portretowym od 0°C do +35°C.
• Maksymalny dopuszczalny kąt nachylenia bez wentylacji zewnętrznej wynosi 35°. Nie montować urządzenia poza dopuszczalną pozycją montażową i zakresem temperatur.
• Temperatura transportu i magazynowania wynosi od -20°C do +60°C. Dopuszczalna wilgotność względna podczas pracy wynosi do 90%, bez kondensacji.
• Urządzenie należy chronić przed kondensacją, wilgocią, wodą, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Panel posiada ekran dotykowy wielodotykowy. Nie obsługiwać ekranu ostrymi ani spiczastymi przedmiotami i nie wywierać nadmiernej siły. Uszkodzony ekran dotykowy może prowadzić do błędnej obsługi instalacji, nieprawidłowego działania systemu albo obrażeń.
• Urządzenie z uszkodzonym ekranem dotykowym należy niezwłocznie wymienić i wycofać z użytkowania.
• Panel posiada wyświetlacz TFT 7", rozdzielczość 800 × 480 pikseli, 16 777 216 kolorów oraz regulowane podświetlenie w zakresie 10–100%. Ustawienia wyświetlania i obsługi należy konfigurować zgodnie z dokumentacją producenta.
• Urządzenie posiada klawiaturę ekranową numeryczną i alfanumeryczną. Funkcje obsługowe należy konfigurować tak, aby ograniczać ryzyko błędnej obsługi procesów instalacji.
• Panel posiada 1 interfejs Industrial Ethernet Gigabit Ethernet RJ45 oraz 2 interfejsy USB 2.0. Połączenia Ethernet i USB należy wykonywać zgodnie z dokumentacją producenta oraz zasadami instalacji przemysłowych.
• Panel obsługuje PROFINET oraz protokoły Ethernet TCP/IP, DHCP, SNMP, DCP i LLDP. Nie obsługuje PROFINET IO, IRT, MPI ani MRP. Konfigurację sieci należy wykonać zgodnie z możliwościami urządzenia i wymaganiami instalacji.
• Nieprawidłowa konfiguracja komunikacji, adresacji sieciowej lub połączeń z systemem sterowania może spowodować utratę łączności, błędną wymianę danych albo nieprawidłową pracę instalacji.
• Produkt spełnia wymagania emisji zakłóceń klasy A według EN 55011 i jest przeznaczony do pracy w obszarach przemysłowych. Praca w środowisku mieszkalnym może powodować zakłócenia radiowe.
• W przypadku spodziewanych zakłóceń EMC większych niż przewidziane dla środowiska przemysłowego należy zastosować dodatkowe środki ochronne, np. ochronę ESD, odpowiednie uziemienie, ekranowanie przewodów lub zabezpieczenia przeciwprzepięciowe.
• Do archiwizacji i transferu danych można stosować nośniki USB zgodnie z dokumentacją producenta. Nieprawidłowe użycie nośników zewnętrznych może spowodować utratę danych lub nieprawidłowe działanie aplikacji HMI.
• Panel umożliwia obsługę użytkowników, ról, uprawnień, importu i eksportu haseł oraz centralnej administracji użytkownikami. Konta administratorów należy odpowiednio zabezpieczyć przed dostępem osób nieuprawnionych.
• Stosować silne hasła i standardowe konta użytkowników do codziennej pracy. Nieuprawniony dostęp do panelu może umożliwić zmianę ustawień, manipulację procesem lub zakłócenie działania instalacji.
• Czyszczenie wykonywać wyłącznie przy wyłączonym urządzeniu lub przy aktywnej funkcji czyszczenia ekranu, jeżeli jest dostępna. Front urządzenia czyścić wilgotną ściereczką z użyciem płynu do mycia naczyń lub pieniącego środka do czyszczenia ekranów.
• Nie stosować środków czyszczących niezgodnych z informacjami producenta dotyczącymi odporności chemicznej. Nieprawidłowe czyszczenie może uszkodzić ekran, uszczelki lub obudowę.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, stan uszczelek, podłączenie zasilania, połączenia Ethernet i USB, konfigurację projektu HMI, komunikację ze sterownikiem oraz działanie funkcji obsługowych i alarmowych.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe, segmentacja sieci oraz kontrola dostępu.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania, firmware i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.
• Aktualizacje produktu oraz oprogramowania należy wykonywać zgodnie z dokumentacją producenta. Stosowanie nieaktualnych lub niewspieranych wersji może zwiększać ryzyko cyberzagrożeń.

Pliki do pobrania:
6AV2123-3GB32-0AW0 Karta katalogowa
