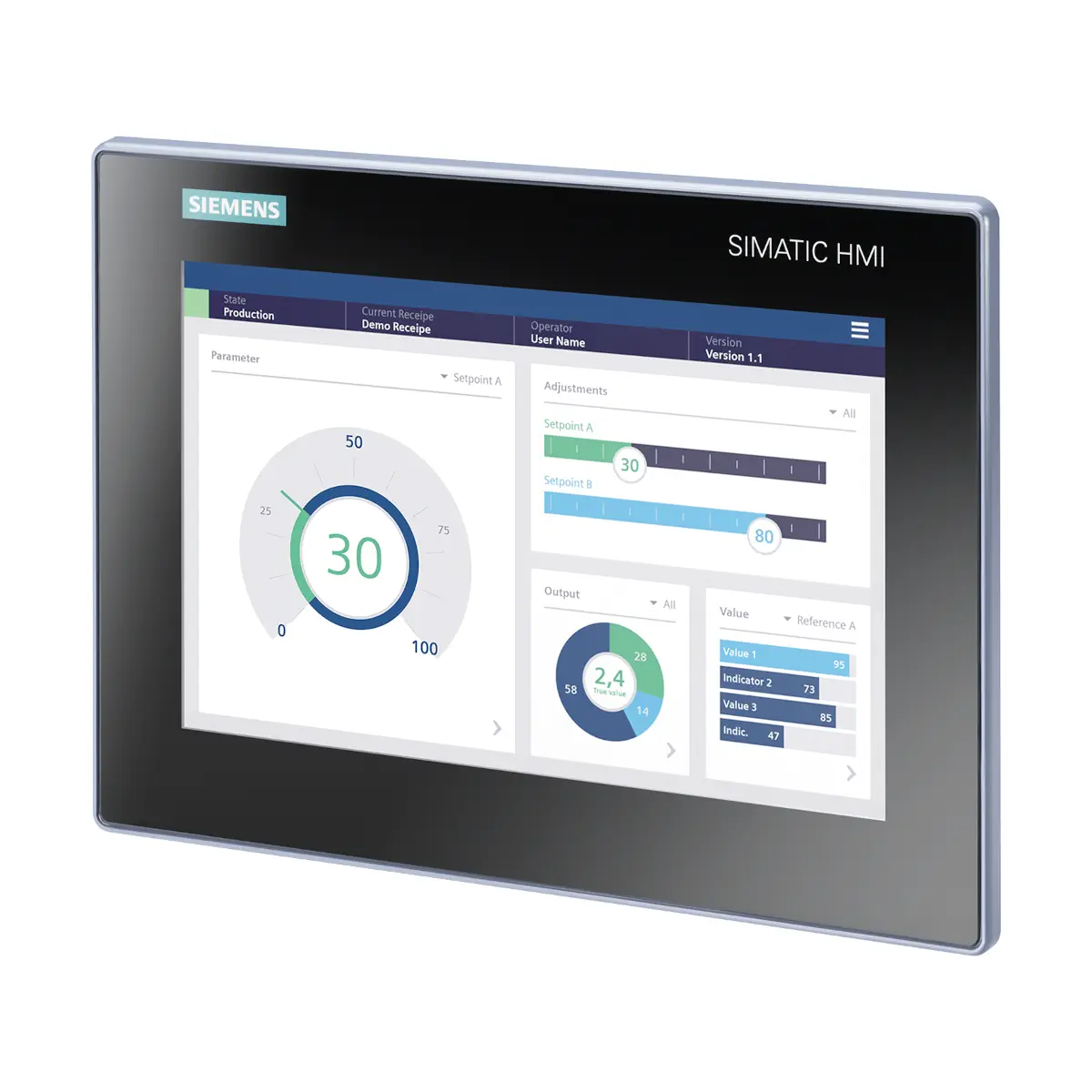

6AV2123-3KB32-0AW0 SIMATIC HMI MTP1000, Unified Basic Panel, dotykowy, 10" widescreen TFT, 16 millionów kolorów, PROFINET, konfiguracja w WinCC Unified Basic V18 Update 3

6AV2123-3KB32-0AW0 to panel operatorski Siemens SIMATIC HMI MTP1000 Unified Basic z obsługą dotykową, wyposażony w 10,1” szerokoekranowy wyświetlacz TFT (16 mln kolorów) o rozdzielczości 1280 × 800 px. Urządzenie posiada interfejs PROFINET (Industrial Ethernet, RJ45) i jest konfigurowalne od WinCC Unified Basic V18 Update 3. Panel zawiera oprogramowanie open-source, udostępniane bezpłatnie (zgodnie z informacją producenta – na dołączonym nośniku Blu-ray).

Najważniejsze cechy

• Producent: Siemens
• Model / oznaczenie typu: 6AV2123-3KB32-0AW0 / MTP1000 Unified Basic
• Typ urządzenia: Unified Basic Panel (panel HMI)
• Ekran: TFT, 10,1” widescreen, 16 777 216 kolorów
• Rozdzielczość: 1280 × 800 px
• Obsługa: ekran dotykowy, multi-touch, klawiatura ekranowa (numeryczna i alfanumeryczna)
• Interfejs sieciowy: 1× Industrial Ethernet (Gigabit Ethernet IE/PN), RJ45
• USB: 2× USB 2.0
• Zasilanie: DC 24 V (zakres 19,2…28,8 V)
• Stopień ochrony: przód IP65, tył IP20
• NEMA (front): NEMA 4 / NEMA 4x (po zainstalowaniu)

Ekran i obsługa

• Przekątna ekranu: 10,1”
• Wymiary obszaru wyświetlania: 217 mm (szer.) × 135,6 mm (wys.)
• Podświetlenie: regulowane (10…100%)
• MTBF podświetlenia (25°C): 20 000 h
• Klawiatura: ekranowa (numeryczna i alfanumeryczna)

Interfejsy i komunikacja

• Industrial Ethernet: 1× (Gigabit Ethernet IE/PN), RJ45
• Porty przełącznika zintegrowanego: 1
• Diody statusu Industrial Ethernet: 2
• USB: 2× USB 2.0
• PROFINET: tak (bez PROFINET IO, bez IRT)
• Protokoły Ethernet: TCP/IP, DHCP, SNMP, DCP, LLDP
• MRP (Media Redundancy Protocol): nie

Oprogramowanie i funkcje (WinCC Unified)

• Konfigurowalne od: WinCC Unified Basic V18 Update 3
• Oprogramowanie inżynierskie (TIA Portal): WinCC Advanced, WinCC Professional, WinCC Unified Basic Engineering, WinCC Unified Comfort Engineering, WinCC Unified PC Engineering
• Języki online/runtime: 32
• Języki projektu: 32
• Skrypty: JavaScript – tak; Visual Basic Scripts – nie
• Task planner: zadania czasowe – tak; zadania wyzwalane – tak

Komunikaty, receptury, archiwizacja

• Klasy alarmów: 32
• Komunikaty bitowe: do 2000
• Komunikaty analogowe: do 100
• Liczba znaków na komunikat: 512
• Wartości procesowe na komunikat: 10
• Bufor komunikatów: tak (konfigurowany jako archiwum alarmów), bufor cykliczny, retencyjny
• Receptury (parametry): 250 typów zestawów; 250 zestawów na typ; 250 wpisów na zestaw; pamięć wewnętrzna 5 MB; możliwość rozszerzenia
• Archiwa na urządzeniu: 10
• Wpisy na archiwum: 50 000
• Lokalizacja pamięci archiwów: USB – tak; karta pamięci – nie; Ethernet – nie

Zmienne, ekrany i obiekty

• Zmienne na urządzenie: 1000
• Zmienne na ekran: 300
• Liczba konfigurowalnych ekranów: 300
• Obiekty na ekran: do 600
• Obiekty złożone na ekran: do 5 (m.in. widok alarmów, trendów, HTML browser, wykresy słupkowe, suwaki, wskaźniki, zegar analog./cyfr.)
• SVG: tak
• Custom web display: nie

Integracja z automatyką i transfer

• Połączenia S7: 8
• Wspierane sterowniki: S7-1200, S7-1500, S7-300/400
• S7-200: nie
• LOGO!: tak (od WinCC Unified V20)
• OPC UA: klient – tak; serwer – nie
• Transfer projektu: USB – tak; Ethernet – tak; z użyciem zewnętrznego nośnika – tak
• Narzędzia serwisowe: Backup/Restore ręcznie – tak; automatycznie – nie; symulacja – tak; device switchover – tak

Zasilanie i parametry elektryczne

• Napięcie zasilania: DC 24 V
• Zakres dopuszczalny: 19,2…28,8 V DC
• Pobór prądu (wartość znamionowa): 0,28 A
• Pobór prądu (min./max. przy napięciu znamionowym): 0,2 A / 0,6 A
• Pobór prądu maks.: 0,8 A (przy 19,2 V)
• Moc czynna (typowo): 9,3 W
• Prąd rozruchowy (I²t): 0,36 A²·s

Warunki pracy i odporność

• Zastosowanie: do użytku wewnętrznego (outdoor: nie)
• Temperatura pracy (montaż pionowy): 0…50°C
• Temperatura pracy (maks. kąt pochylenia): 0…40°C
• Temperatura pracy (pionowo, portrait): 0…40°C
• Temperatura pracy (maks. pochylenie, portrait): 0…35°C
• Temperatura składowania/transportu: -20…60°C
• Wilgotność względna (praca): maks. 90% (bez kondensacji)
• EMC (emisja): EN 55011, klasa A (obszary przemysłowe)

Montaż i wymiary

• Pozycja montażu: pionowa
• Montaż w orientacji: portrait – tak; landscape – tak
• Maks. dopuszczalny kąt pochylenia bez wentylacji zewnętrznej: 35°
• Wymiary frontu: 280 mm (szer.) × 205 mm (wys.)
• Wycięcie montażowe: 264 mm (szer.) × 189 mm (wys.)
• Głębokość montażowa: 55 mm
• Masa (bez opakowania): 1,55 kg

Podsumowanie

Siemens SIMATIC HMI MTP1000 Unified Basic (6AV2123-3KB32-0AW0) to 10,1-calowy panel HMI z ekranem TFT 1280 × 800 px i obsługą multi-touch, przeznaczony do aplikacji przemysłowych z komunikacją PROFINET. Zasilanie 24 V DC, wysoka ochrona frontu IP65, port Gigabit Ethernet oraz 2× USB ułatwiają integrację i serwis, a wsparcie inżynierskie w środowisku WinCC (TIA Portal) pozwala budować projekty Unified z funkcjami alarmów, receptur i archiwizacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, UKCA, cULus, RCM oraz KC.
• Produkt posiada dopuszczenia morskie: DNV, KRS, LRS, NK i CCS; dopuszczenia ABS oraz BV są wskazane jako w przygotowaniu.
• Produkt nie jest przeznaczony do stosowania w obszarach zagrożonych wybuchem ATEX, IECEx, cULus Class I Zone 2/Division 2, cULus Class II Division 2, FM Class I Division 2 ani FM Class II Division 2.
• Produkt posiada deklarację środowiskową EPD.
• Produkt zawiera oprogramowanie open-source, udostępniane bezpłatnie zgodnie z informacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do certyfikowanej firmy zajmującej się utylizacją odpadów elektronicznych.
• Montaż, podłączenie, uruchomienie, demontaż i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami krajowymi.
• Produkt jest panelem operatorskim SIMATIC HMI MTP1000 Unified Basic przeznaczonym do obsługi i monitorowania procesów instalacji w środowisku przemysłowym. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Panel może być konfigurowany od wersji WinCC Unified Basic V18 Update 3. Do konfiguracji należy stosować oprogramowanie zgodne z wymaganiami producenta.
• Nieprawidłowy montaż, błędne okablowanie, niewłaściwa konfiguracja lub nieautoryzowana zmiana ustawień mogą spowodować nieprawidłową obsługę instalacji, błędne wskazania, nieoczekiwane działanie systemu albo zagrożenie dla użytkownika.
• Przed rozpoczęciem montażu, demontażu lub prac serwisowych należy odłączyć zasilanie urządzenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, uszkodzenie urządzenia albo nieoczekiwane działanie instalacji.
• Zasilanie może być podłączane wyłącznie przez wykwalifikowany i autoryzowany personel. Podłączenie zasilania należy wykonać zgodnie z dokumentacją producenta, tabliczką znamionową urządzenia oraz krajowymi przepisami instalacyjnymi.
• Urządzenie musi być zasilane bezpiecznym bardzo niskim napięciem SELV/PELV. Nie przekraczać parametrów zasilania podanych przez producenta.
• Panel należy zasilać napięciem 24 V DC w dopuszczalnym zakresie 19,2–28,8 V DC. Maksymalny pobór prądu wynosi 0,8 A przy 19,2 V DC.
• Typowy pobór mocy czynnej wynosi 9,3 W. Przy montażu należy zapewnić warunki pracy umożliwiające prawidłowe odprowadzanie ciepła.
• Podczas montażu i demontażu należy zabezpieczyć panel przed upadkiem. Uszkodzenie mechaniczne może spowodować nieprawidłową pracę urządzenia lub zagrożenie dla użytkownika.
• Panel jest urządzeniem do zabudowy. Tylna część urządzenia ma stopień ochrony IP20 i musi być zintegrowana z obudową lub szafą zapewniającą ochronę odpowiednią do zagrożeń w miejscu użytkowania, w tym ochronę przed porażeniem elektrycznym i rozprzestrzenianiem ognia.
• Stopień ochrony od frontu wynosi IP65 oraz NEMA 4 / NEMA 4x po prawidłowym zamontowaniu. Przed montażem należy sprawdzić stan urządzenia i uszczelek. Nie montować urządzenia z uszkodzonymi uszczelkami.
• Uszkodzenie uszczelek może umożliwić przedostanie się wilgoci lub cieczy do urządzenia, obudowy albo szafy, co może spowodować zwarcie, porażenie prądem, uszkodzenie mienia lub zagrożenie dla użytkownika.
• Produkt jest przeznaczony do użytku wewnętrznego. Nie jest przeznaczony do użytku zewnętrznego.
• Dopuszczalna temperatura pracy przy montażu pionowym wynosi od 0°C do +50°C. Przy maksymalnym kącie nachylenia dopuszczalna temperatura pracy wynosi od 0°C do +40°C.
• Przy montażu pionowym w formacie portretowym dopuszczalna temperatura pracy wynosi od 0°C do +40°C, a przy maksymalnym kącie nachylenia w formacie portretowym od 0°C do +35°C.
• Maksymalny dopuszczalny kąt nachylenia bez wentylacji zewnętrznej wynosi 35°. Nie montować urządzenia poza dopuszczalną pozycją montażową i zakresem temperatur.
• Temperatura transportu i magazynowania wynosi od -20°C do +60°C. Dopuszczalna wilgotność względna podczas pracy wynosi do 90%, bez kondensacji.
• Urządzenie należy chronić przed kondensacją, wilgocią, wodą, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Panel posiada ekran dotykowy wielodotykowy. Nie obsługiwać ekranu ostrymi ani spiczastymi przedmiotami i nie wywierać nadmiernej siły. Uszkodzony ekran dotykowy może prowadzić do błędnej obsługi instalacji, nieprawidłowego działania systemu albo obrażeń.
• Urządzenie z uszkodzonym ekranem dotykowym należy niezwłocznie wymienić i wycofać z użytkowania.
• Panel posiada wyświetlacz TFT 10,1", rozdzielczość 1280 × 800 pikseli, 16 777 216 kolorów oraz regulowane podświetlenie w zakresie 10–100%. Ustawienia wyświetlania i obsługi należy konfigurować zgodnie z dokumentacją producenta.
• Urządzenie posiada klawiaturę ekranową numeryczną i alfanumeryczną. Funkcje obsługowe należy konfigurować tak, aby ograniczać ryzyko błędnej obsługi procesów instalacji.
• Panel posiada 1 interfejs Industrial Ethernet Gigabit Ethernet RJ45 oraz 2 interfejsy USB 2.0. Połączenia Ethernet i USB należy wykonywać zgodnie z dokumentacją producenta oraz zasadami instalacji przemysłowych.
• Panel obsługuje PROFINET oraz protokoły Ethernet TCP/IP, DHCP, SNMP, DCP i LLDP. Nie obsługuje PROFINET IO, IRT, MPI ani MRP. Konfigurację sieci należy wykonać zgodnie z możliwościami urządzenia i wymaganiami instalacji.
• Nieprawidłowa konfiguracja komunikacji, adresacji sieciowej lub połączeń z systemem sterowania może spowodować utratę łączności, błędną wymianę danych albo nieprawidłową pracę instalacji.
• Produkt spełnia wymagania emisji zakłóceń klasy A według EN 55011 i jest przeznaczony do pracy w obszarach przemysłowych. Praca w środowisku mieszkalnym może powodować zakłócenia radiowe.
• W przypadku spodziewanych zakłóceń EMC większych niż przewidziane dla środowiska przemysłowego należy zastosować dodatkowe środki ochronne, np. ochronę ESD, odpowiednie uziemienie, ekranowanie przewodów lub zabezpieczenia przeciwprzepięciowe.
• Do archiwizacji i transferu danych można stosować nośniki USB zgodnie z dokumentacją producenta. Nieprawidłowe użycie nośników zewnętrznych może spowodować utratę danych lub nieprawidłowe działanie aplikacji HMI.
• Panel umożliwia obsługę użytkowników, ról, uprawnień, importu i eksportu haseł oraz centralnej administracji użytkownikami. Konta administratorów należy odpowiednio zabezpieczyć przed dostępem osób nieuprawnionych.
• Stosować silne hasła i standardowe konta użytkowników do codziennej pracy. Nieuprawniony dostęp do panelu może umożliwić zmianę ustawień, manipulację procesem lub zakłócenie działania instalacji.
• Czyszczenie wykonywać wyłącznie przy wyłączonym urządzeniu lub przy aktywnej funkcji czyszczenia ekranu, jeżeli jest dostępna. Front urządzenia czyścić wilgotną ściereczką z użyciem płynu do mycia naczyń lub pieniącego środka do czyszczenia ekranów.
• Nie stosować środków czyszczących niezgodnych z informacjami producenta dotyczącymi odporności chemicznej. Nieprawidłowe czyszczenie może uszkodzić ekran, uszczelki lub obudowę.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, stan uszczelek, podłączenie zasilania, połączenia Ethernet i USB, konfigurację projektu HMI, komunikację ze sterownikiem oraz działanie funkcji obsługowych i alarmowych.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe, segmentacja sieci oraz kontrola dostępu.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania, firmware i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.
• Aktualizacje produktu oraz oprogramowania należy wykonywać zgodnie z dokumentacją producenta. Stosowanie nieaktualnych lub niewspieranych wersji może zwiększać ryzyko cyberzagrożeń.
