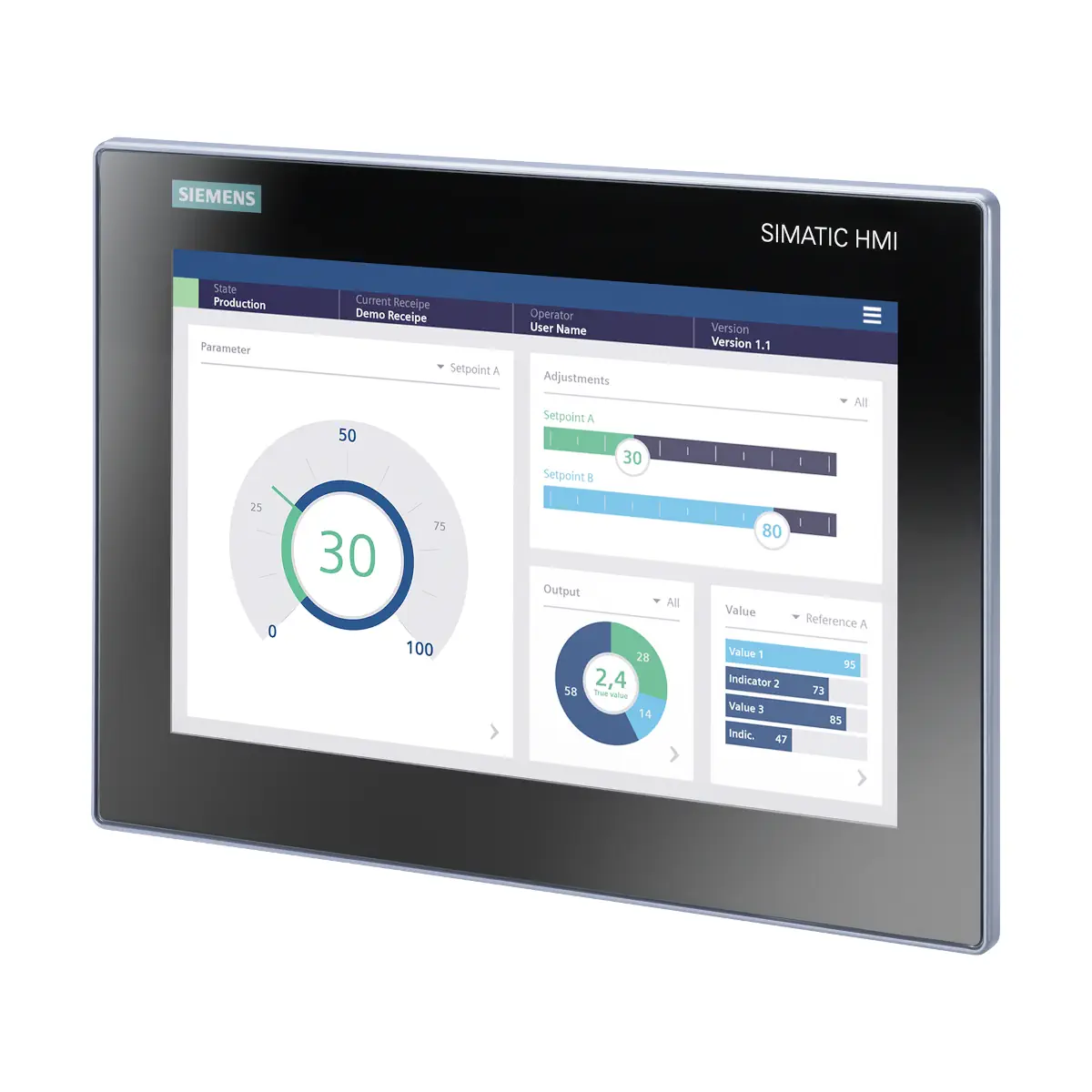

6AV2123-3MB32-0AW0 SIMATIC HMI MTP1200, Unified Basic Panel, dotykowy, 12" widescreen TFT, 16 millionów kolorów, PROFINET, konfiguracja w WinCC Unified Basic V18 Update 3

6AV2123-3MB32-0AW0 to panel operatorski SIMATIC HMI MTP1200 Unified Basic firmy Siemens, przeznaczony do obsługi i wizualizacji w systemach automatyki. Wyposażony jest w 12,1” dotykowy, panoramiczny wyświetlacz TFT (16 mln kolorów) o rozdzielczości 1280 × 800 px oraz interfejs PROFINET (Industrial Ethernet, RJ45). Panel jest konfigurowalny od WinCC Unified Basic V18 Update 3 i obsługuje sterowanie dotykowe multi-touch.

Najważniejsze cechy

• Producent: Siemens
• Model: 6AV2123-3MB32-0AW0
• Typ urządzenia: SIMATIC HMI MTP1200, Unified Basic Panel
• Ekran: 12,1” TFT, panoramiczny
• Rozdzielczość: 1280 × 800 px
• Kolory: 16 777 216
• Dotyk: ekran dotykowy, multi-touch
• Podświetlenie: dimmable 10…100%, MTBF podświetlenia 20 000 h (25°C)
• Komunikacja: PROFINET / Industrial Ethernet (Gigabit, RJ45)
• Złącza USB: 2 × USB 2.0
• Zasilanie: 24 V DC (19,2…28,8 V DC)
• Stopień ochrony: przód IP65, tył IP20
• NEMA (front): NEMA 4 / NEMA 4x (po zainstalowaniu)

Wyświetlacz i obsługa

• Wymiary obszaru wyświetlania: 261,1 mm (szer.) × 163,2 mm (wys.)
• Klawiatury ekranowe: numeryczna oraz alfanumeryczna
• Monitor keyboard: tak

Interfejsy i protokoły

• Industrial Ethernet: 1 × Gigabit Ethernet (IE/PN), RJ45
• Porty przełącznika zintegrowanego: 1
• Diody statusu Industrial Ethernet: 2
• PROFINET: tak
• Obsługa PROFINET IO: nie
• IRT: nie
• Protokoły Ethernet: TCP/IP, DHCP, SNMP, DCP, LLDP
• MRP (Media Redundancy): nie
• MPI: nie
• CAN: nie

Oprogramowanie i funkcje (WinCC Unified)

• Konfigurowalny od: WinCC Unified Basic V18 Update 3
• Oprogramowanie inżynierskie (TIA Portal): WinCC Advanced, WinCC Professional, WinCC Unified Basic Engineering, WinCC Unified Comfort Engineering, WinCC Unified PC Engineering
• Języki online/runtime: 32
• Języki projektu: 32
• Biblioteki: tak
• JavaScript: tak
• Visual Basic Scripts: nie
• System alarmów: tak (z buforem i potwierdzaniem)
• Klasy alarmów: 32
• Komunikaty bitowe: do 2 000
• Komunikaty analogowe: do 100
• Receptury (parameter set management): tak (pamięć wewnętrzna 5 MB, możliwość rozszerzenia)
• Archiwizacja: archiwum komunikatów i wartości procesowych; zapis m.in. na USB
• Bezpieczeństwo: role (do 50), użytkownicy (do 200), eksport/import haseł, centralna administracja użytkowników

Współpraca ze sterownikami i komunikacja procesowa

• S7-1200: tak
• S7-1500: tak
• S7-300/400: tak
• S7-200: nie
• Liczba połączeń S7: 8
• OPC UA: klient – tak, serwer – nie
• LOGO!: tak (od WinCC Unified V20)
• SIMOTION: nie

Zasilanie i parametry elektryczne

• Napięcie znamionowe: 24 V DC
• Zakres dopuszczalny: 19,2…28,8 V DC
• Pobór prądu (znamionowo): 0,29 A
• Pobór prądu (dla znam. napięcia), min.: 0,24 A
• Pobór prądu (dla znam. napięcia), max.: 0,67 A
• Pobór prądu, max.: 0,92 A (przy 19,2 V)
• Prąd rozruchowy (inrush) I²t: 0,36 A²·s
• Moc czynna (typ.): 11,1 W

Warunki pracy i odporność

• Do zastosowań: wewnętrznych (indoor)
• Do zastosowań zewnętrznych: nie
• Temperatura otoczenia (praca, montaż pionowy): 0…50°C
• Temperatura otoczenia (praca, maks. kąt pochylenia): 0…40°C
• Temperatura otoczenia (praca, pionowo w pionie/portrait): 0…40°C
• Temperatura otoczenia (praca, maks. pochylenie w portrait): 0…35°C
• Temperatura składowania/transportu: -20…60°C
• Wilgotność (praca): do 90% (bez kondensacji)
• EMC: EN 55011, klasa A (obszary przemysłowe)

Montaż i wymiary

• Pozycja montażu: pionowa
• Montaż w układzie portrait: możliwy
• Montaż w układzie landscape: możliwy
• Maks. kąt pochylenia bez wentylacji zewnętrznej: 35°
• Wymiary frontu: 326 mm (szer.) × 237 mm (wys.)
• Wycięcie montażowe: 310 mm (szer.) × 221 mm (wys.)
• Głębokość montażowa: 55 mm
• Masa (bez opakowania): 2,08 kg

Podsumowanie

Siemens 6AV2123-3MB32-0AW0 (SIMATIC HMI MTP1200 Unified Basic) to 12,1-calowy panel HMI z dotykową obsługą multi-touch, ekranem 1280 × 800 i komunikacją PROFINET przez Industrial Ethernet. Zasilanie 24 V DC, porty USB, wysoka ochrona frontu IP65 oraz szeroki zakres funkcji WinCC Unified (alarmy, receptury, archiwizacja, role i użytkownicy) czynią go praktycznym rozwiązaniem do nowoczesnych aplikacji wizualizacji i obsługi maszyn.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, UKCA, cULus, RCM oraz KC.
• Produkt posiada dopuszczenia morskie: DNV, KRS, LRS, NK i CCS; dopuszczenia ABS oraz BV są wskazane jako w przygotowaniu.
• Produkt nie jest przeznaczony do stosowania w obszarach zagrożonych wybuchem ATEX, IECEx, cULus Class I Zone 2/Division 2, cULus Class II Division 2, FM Class I Division 2 ani FM Class II Division 2.
• Produkt posiada deklarację środowiskową EPD.
• Produkt zawiera oprogramowanie open-source, udostępniane bezpłatnie zgodnie z informacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do certyfikowanej firmy zajmującej się utylizacją odpadów elektronicznych.
• Montaż, podłączenie, uruchomienie, demontaż i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami krajowymi.
• Produkt jest panelem operatorskim SIMATIC HMI MTP1200 Unified Basic przeznaczonym do obsługi i monitorowania procesów instalacji w środowisku przemysłowym. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Panel może być konfigurowany od wersji WinCC Unified Basic V18 Update 3. Do konfiguracji należy stosować oprogramowanie zgodne z wymaganiami producenta.
• Nieprawidłowy montaż, błędne okablowanie, niewłaściwa konfiguracja lub nieautoryzowana zmiana ustawień mogą spowodować nieprawidłową obsługę instalacji, błędne wskazania, nieoczekiwane działanie systemu albo zagrożenie dla użytkownika.
• Przed rozpoczęciem montażu, demontażu lub prac serwisowych należy odłączyć zasilanie urządzenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, uszkodzenie urządzenia albo nieoczekiwane działanie instalacji.
• Zasilanie może być podłączane wyłącznie przez wykwalifikowany i autoryzowany personel. Podłączenie zasilania należy wykonać zgodnie z dokumentacją producenta, tabliczką znamionową urządzenia oraz krajowymi przepisami instalacyjnymi.
• Urządzenie musi być zasilane bezpiecznym bardzo niskim napięciem SELV/PELV. Nie przekraczać parametrów zasilania podanych przez producenta.
• Panel należy zasilać napięciem 24 V DC w dopuszczalnym zakresie 19,2–28,8 V DC. Maksymalny pobór prądu wynosi 0,92 A przy 19,2 V DC.
• Typowy pobór mocy czynnej wynosi 11,1 W. Przy montażu należy zapewnić warunki pracy umożliwiające prawidłowe odprowadzanie ciepła.
• Podczas montażu i demontażu należy zabezpieczyć panel przed upadkiem. Uszkodzenie mechaniczne może spowodować nieprawidłową pracę urządzenia lub zagrożenie dla użytkownika.
• Panel jest urządzeniem do zabudowy. Tylna część urządzenia ma stopień ochrony IP20 i musi być zintegrowana z obudową lub szafą zapewniającą ochronę odpowiednią do zagrożeń w miejscu użytkowania, w tym ochronę przed porażeniem elektrycznym i rozprzestrzenianiem ognia.
• Stopień ochrony od frontu wynosi IP65 oraz NEMA 4 / NEMA 4x po prawidłowym zamontowaniu. Przed montażem należy sprawdzić stan urządzenia i uszczelek. Nie montować urządzenia z uszkodzonymi uszczelkami.
• Uszkodzenie uszczelek może umożliwić przedostanie się wilgoci lub cieczy do urządzenia, obudowy albo szafy, co może spowodować zwarcie, porażenie prądem, uszkodzenie mienia lub zagrożenie dla użytkownika.
• Produkt jest przeznaczony do użytku wewnętrznego. Nie jest przeznaczony do użytku zewnętrznego.
• Dopuszczalna temperatura pracy przy montażu pionowym wynosi od 0°C do +50°C. Przy maksymalnym kącie nachylenia dopuszczalna temperatura pracy wynosi od 0°C do +40°C.
• Przy montażu pionowym w formacie portretowym dopuszczalna temperatura pracy wynosi od 0°C do +40°C, a przy maksymalnym kącie nachylenia w formacie portretowym od 0°C do +35°C.
• Maksymalny dopuszczalny kąt nachylenia bez wentylacji zewnętrznej wynosi 35°. Nie montować urządzenia poza dopuszczalną pozycją montażową i zakresem temperatur.
• Temperatura transportu i magazynowania wynosi od -20°C do +60°C. Dopuszczalna wilgotność względna podczas pracy wynosi do 90%, bez kondensacji.
• Urządzenie należy chronić przed kondensacją, wilgocią, wodą, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Panel posiada ekran dotykowy wielodotykowy. Nie obsługiwać ekranu ostrymi ani spiczastymi przedmiotami i nie wywierać nadmiernej siły. Uszkodzony ekran dotykowy może prowadzić do błędnej obsługi instalacji, nieprawidłowego działania systemu albo obrażeń.
• Urządzenie z uszkodzonym ekranem dotykowym należy niezwłocznie wymienić i wycofać z użytkowania.
• Panel posiada wyświetlacz TFT 12,1", rozdzielczość 1280 × 800 pikseli, 16 777 216 kolorów oraz regulowane podświetlenie w zakresie 10–100%. Ustawienia wyświetlania i obsługi należy konfigurować zgodnie z dokumentacją producenta.
• Urządzenie posiada klawiaturę ekranową numeryczną i alfanumeryczną. Funkcje obsługowe należy konfigurować tak, aby ograniczać ryzyko błędnej obsługi procesów instalacji.
• Panel posiada 1 interfejs Industrial Ethernet Gigabit Ethernet RJ45 oraz 2 interfejsy USB 2.0. Połączenia Ethernet i USB należy wykonywać zgodnie z dokumentacją producenta oraz zasadami instalacji przemysłowych.
• Panel obsługuje PROFINET oraz protokoły Ethernet TCP/IP, DHCP, SNMP, DCP i LLDP. Nie obsługuje PROFINET IO, IRT, MPI ani MRP. Konfigurację sieci należy wykonać zgodnie z możliwościami urządzenia i wymaganiami instalacji.
• Nieprawidłowa konfiguracja komunikacji, adresacji sieciowej lub połączeń z systemem sterowania może spowodować utratę łączności, błędną wymianę danych albo nieprawidłową pracę instalacji.
• Produkt spełnia wymagania emisji zakłóceń klasy A według EN 55011 i jest przeznaczony do pracy w obszarach przemysłowych. Praca w środowisku mieszkalnym może powodować zakłócenia radiowe.
• W przypadku spodziewanych zakłóceń EMC większych niż przewidziane dla środowiska przemysłowego należy zastosować dodatkowe środki ochronne, np. ochronę ESD, odpowiednie uziemienie, ekranowanie przewodów lub zabezpieczenia przeciwprzepięciowe.
• Do archiwizacji i transferu danych można stosować nośniki USB zgodnie z dokumentacją producenta. Nieprawidłowe użycie nośników zewnętrznych może spowodować utratę danych lub nieprawidłowe działanie aplikacji HMI.
• Panel umożliwia obsługę użytkowników, ról, uprawnień, importu i eksportu haseł oraz centralnej administracji użytkownikami. Konta administratorów należy odpowiednio zabezpieczyć przed dostępem osób nieuprawnionych.
• Stosować silne hasła i standardowe konta użytkowników do codziennej pracy. Nieuprawniony dostęp do panelu może umożliwić zmianę ustawień, manipulację procesem lub zakłócenie działania instalacji.
• Czyszczenie wykonywać wyłącznie przy wyłączonym urządzeniu lub przy aktywnej funkcji czyszczenia ekranu, jeżeli jest dostępna. Front urządzenia czyścić wilgotną ściereczką z użyciem płynu do mycia naczyń lub pieniącego środka do czyszczenia ekranów.
• Nie stosować środków czyszczących niezgodnych z informacjami producenta dotyczącymi odporności chemicznej. Nieprawidłowe czyszczenie może uszkodzić ekran, uszczelki lub obudowę.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, stan uszczelek, podłączenie zasilania, połączenia Ethernet i USB, konfigurację projektu HMI, komunikację ze sterownikiem oraz działanie funkcji obsługowych i alarmowych.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe, segmentacja sieci oraz kontrola dostępu.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania, firmware i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.
• Aktualizacje produktu oraz oprogramowania należy wykonywać zgodnie z dokumentacją producenta. Stosowanie nieaktualnych lub niewspieranych wersji może zwiększać ryzyko cyberzagrożeń.
