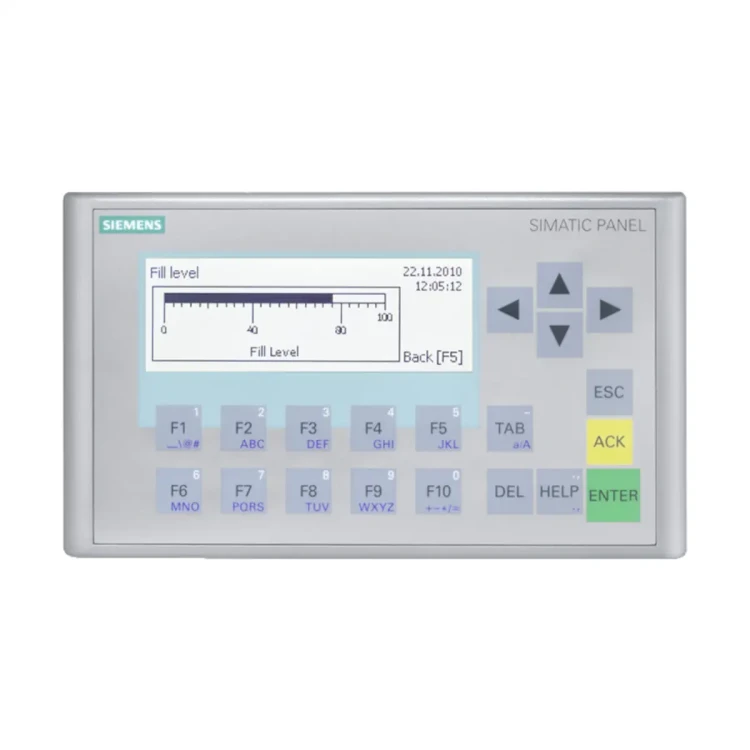

6AV6647-0AH11-3AX1 SIMATIC HMI KP300 Basic mono PN, Basic Panel, obsługa przyciskami, 3" FSTN LCD, czarno-biały, PROFINET, konfiguracja w WinCC Basic V11/ STEP 7 Basic V11

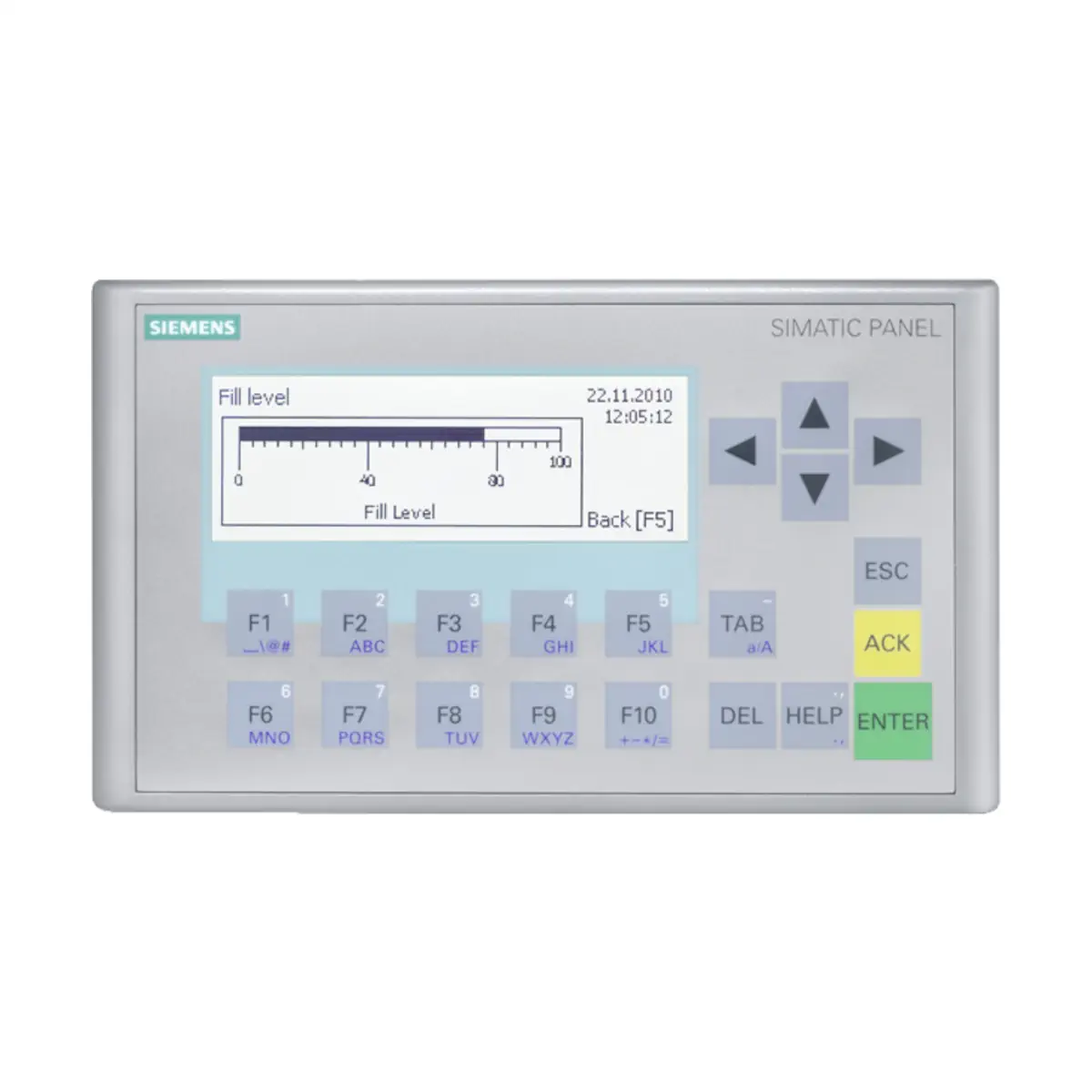

6AV6647-0AH11-3AX1 to panel operatorski Siemens SIMATIC HMI KP300 Basic mono PN z obsługą klawiszami (bez ekranu dotykowego), wyposażony w wyświetlacz FSTN LCD 3,6" o rozdzielczości 240 × 80 px. Urządzenie posiada interfejs PROFINET (Industrial Ethernet) i jest przeznaczone do wizualizacji oraz prostej obsługi procesów w środowisku automatyki, z konfiguracją w WinCC Basic / TIA Portal (m.in. WinCC Basic V11 / STEP 7 Basic V11). W zestawie znajduje się oprogramowanie open-source udostępniane bezpłatnie (zgodnie z informacją na dołączonej płycie CD).

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6AV6647-0AH11-3AX1
• Seria / typ: SIMATIC HMI KP300 Basic mono PN (Basic Panel)
• Obsługa: klawisze (panel przycisków), bez funkcji dotykowej
• Wyświetlacz: FSTN LCD, przekątna 3,6", obszar aktywny 87 × 31 mm
• Kolory: 4 (tylko podświetlenie: biały, czerwony, zielony, żółty)
• Interfejs sieciowy: 1× Industrial Ethernet (PROFINET), 2× LED statusu Ethernet
• Zasilanie: DC 24 V (zakres 19,2…28,8 V)
• Stopień ochrony: przód IP65, tył IP20
• Obudowa (front): tworzywo sztuczne

Wyświetlacz i elementy sterujące

• Rozdzielczość: 240 px (poziomo) × 80 px (pionowo)
• Podświetlenie: MTBF 50 000 h (przy 25°C), brak ściemniania
• Klawisze funkcyjne: 10 (bez diod LED)
• Klawisze systemowe: tak
• Klawiatura numeryczna: tak
• Klawiatura alfanumeryczna: tak
• Akustyka: brak brzęczyka, brak głośnika

Komunikacja i protokoły

• PROFINET: tak (brak wsparcia dla protokołu PROFINET IO)
• EtherNet/IP: tak
• MODBUS: tak (Modicon, MODBUS TCP/IP)
• Protokoły Ethernet: TCP/IP, DHCP, SNMP, DCP, LLDP
• Funkcje WEB: HTTP – nie, HTML – nie
• Pozostałe interfejsy: brak RS232/RS422/RS485, brak USB, brak slotu SD

Konfiguracja i funkcje HMI (TIA Portal / WinCC)

• Oprogramowanie konfiguracyjne: STEP 7 Basic / STEP 7 Professional (TIA Portal) poprzez zintegrowany WinCC Basic
• Obsługiwane: WinCC Basic / WinCC Comfort / WinCC Advanced / WinCC Professional (TIA Portal)
• Języki runtime: 5
• Języki projektu: 32
• System komunikatów i alarmów: tak (wskaźnik komunikatów, system alarmów z buforem i potwierdzeniem)
• Klasy alarmów: 32
• Komunikaty bitowe: 200
• Komunikaty analogowe: 15
• Bufor komunikatów: 256 wpisów, bufor cykliczny, retencyjny, bezobsługowy
• Receptury: 5 receptur; 20 rekordów/recepturę; 20 wpisów/rekord; pamięć wewnętrzna 40 kB (brak rozbudowy)
• Zmienne: 250 na urządzenie; 30 na ekran; wartości graniczne, multipleksowanie; tablice – tak; struktury – nie
• Ekrany (obrazy): 50 konfigurowalnych; okno stałe/dom. – tak; obraz globalny – tak; wybór obrazu przez PLC – tak
• Obiekty na ekran: 30; obiekty złożone: 5 (m.in. widok alarmów, trendów, użytkownika, receptur)
• Listy: 150 list tekstowych/projekt (30 wpisów/listę), 100 list graficznych/projekt (30 wpisów/listę)
• Archiwizacja: 0 archiwów na urządzenie
• Bezpieczeństwo: 50 grup użytkowników, 32 prawa, 50 użytkowników (brak export/import haseł, brak SIMATIC Logon)

Współpraca z systemami (Process coupling)

• Siemens: S7-1200, S7-1500, S7-200, S7-300/400, LOGO!, WinAC
• Inne: Allen Bradley (EtherNet/IP), Mitsubishi (MC TCP/IP), Modicon (Modbus TCP/IP)

Zasilanie, elektronika i pamięć

• Napięcie znamionowe: DC 24 V
• Zakres dopuszczalny: 19,2…28,8 V DC
• Pobór prądu (znamionowo): 0,1 A
• Prąd rozruchowy (I²t): 0,5 A²·s
• Moc czynna (typ.): 3 W
• Procesor: RISC 32-bit
• Pamięć na dane użytkownika: 1 MB
• Zegar: programowy (synchronizowalny), brak zegara sprzętowego, brak retencji

Warunki pracy i odporność

• Temperatura pracy (montaż pionowy): 0…50°C
• Temperatura pracy (maks. kąt nachylenia): 0…40°C
• Temperatura składowania/transportu: -20…60°C
• Wilgotność (praca): do 90% (bez kondensacji)
• Maks. dopuszczalny kąt nachylenia bez wentylacji zewnętrznej: 35°
• EMC: EN 55 011, klasa A (obszary przemysłowe)

Montaż i wymiary

• Pozycja montażu: pionowa
• Montaż w układzie: landscape – tak; portrait – nie
• Wymiary frontu: 165 × 97 mm
• Otwór montażowy: 149 × 82 mm
• Głębokość montażowa: 30 mm
• Masa: 0,25 kg (bez opakowania), 0,38 kg (z opakowaniem)

Podsumowanie

Siemens SIMATIC HMI KP300 Basic mono PN (6AV6647-0AH11-3AX1) to kompaktowy panel HMI z klawiaturową obsługą i wyświetlaczem FSTN 3,6", przeznaczony do prostych aplikacji operatorskich w automatyce. Dzięki Industrial Ethernet/PROFINET oraz wsparciu dla protokołów takich jak TCP/IP, MODBUS TCP/IP i EtherNet/IP, sprawdza się jako czytelny, trwały interfejs operatorski w środowisku przemysłowym, z ochroną IP65 od frontu i konfiguracją w środowisku TIA Portal / WinCC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, cULus, RCM oraz KC.
• Produkt posiada dopuszczenia morskie: GL, ABS, BV, DNV, LRS i NK.
• Produkt nie jest przeznaczony do stosowania w obszarach zagrożonych wybuchem ATEX Zone 2, ATEX Zone 22, cULus Class I Zone 1 ani FM Class I Division 2.
• Produkt posiada dopuszczenie cULus Class I Zone 2, Division 2. W przypadku stosowania w obszarze zagrożonym wybuchem należy przestrzegać dodatkowych wymagań producenta, oznaczeń na tabliczce znamionowej oraz przepisów właściwych dla miejsca instalacji.
• Produkt zawiera oprogramowanie open-source, udostępniane bezpłatnie zgodnie z informacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do certyfikowanej firmy zajmującej się utylizacją odpadów elektronicznych.
• Montaż, podłączenie, uruchomienie, demontaż i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami krajowymi.
• Produkt jest panelem operatorskim SIMATIC HMI KP300 Basic mono PN przeznaczonym do obsługi i monitorowania procesów instalacji w środowisku przemysłowym. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Panel może być konfigurowany od wersji WinCC Basic V11 / STEP 7 Basic V11. Do konfiguracji należy stosować oprogramowanie zgodne z wymaganiami producenta.
• Nieprawidłowy montaż, błędne okablowanie, niewłaściwa konfiguracja lub nieautoryzowana zmiana ustawień mogą spowodować nieprawidłową obsługę instalacji, błędne wskazania, nieoczekiwane działanie systemu albo zagrożenie dla użytkownika.
• Przed rozpoczęciem montażu, demontażu lub prac serwisowych należy odłączyć zasilanie urządzenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, uszkodzenie urządzenia albo nieoczekiwane działanie instalacji.
• Zasilanie może być podłączane wyłącznie przez wykwalifikowany i autoryzowany personel. Podłączenie zasilania należy wykonać zgodnie z dokumentacją producenta, tabliczką znamionową urządzenia oraz krajowymi przepisami instalacyjnymi.
• Urządzenie musi być zasilane bezpiecznym bardzo niskim napięciem SELV/PELV. Nie przekraczać parametrów zasilania podanych przez producenta.
• Panel należy zasilać napięciem 24 V DC w dopuszczalnym zakresie 19,2–28,8 V DC. Znamionowy pobór prądu wynosi 0,1 A.
• Typowy pobór mocy czynnej wynosi 3 W. Przy montażu należy zapewnić warunki pracy umożliwiające prawidłowe odprowadzanie ciepła.
• Podczas montażu i demontażu należy zabezpieczyć panel przed upadkiem. Uszkodzenie mechaniczne może spowodować nieprawidłową pracę urządzenia lub zagrożenie dla użytkownika.
• Panel jest urządzeniem do zabudowy. Tylna część urządzenia ma stopień ochrony IP20 i musi być zintegrowana z obudową lub szafą zapewniającą ochronę odpowiednią do zagrożeń w miejscu użytkowania, w tym ochronę przed porażeniem elektrycznym i rozprzestrzenianiem ognia.
• Stopień ochrony od frontu wynosi IP65 oraz NEMA 4 / NEMA 4x po prawidłowym zamontowaniu. Przed montażem należy sprawdzić stan urządzenia i uszczelek. Nie montować urządzenia z uszkodzonymi uszczelkami.
• Uszkodzenie uszczelek może umożliwić przedostanie się wilgoci lub cieczy do urządzenia, obudowy albo szafy, co może spowodować zwarcie, porażenie prądem, uszkodzenie mienia lub zagrożenie dla użytkownika.
• Dopuszczalna temperatura pracy przy montażu pionowym wynosi od 0°C do +50°C. Przy maksymalnym kącie nachylenia dopuszczalna temperatura pracy wynosi od 0°C do +40°C.
• Maksymalny dopuszczalny kąt nachylenia bez wentylacji zewnętrznej wynosi 35°. Panel należy montować w formacie poziomym; montaż w formacie portretowym nie jest przewidziany.
• Temperatura transportu i magazynowania wynosi od -20°C do +60°C. Dopuszczalna wilgotność względna podczas pracy wynosi do 90%, bez kondensacji.
• Urządzenie należy chronić przed kondensacją, wilgocią, wodą, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Panel jest obsługiwany przyciskami i nie posiada ekranu dotykowego. Klawiaturę, przyciski funkcyjne oraz systemowe należy obsługiwać zgodnie z dokumentacją producenta i nie narażać ich na uszkodzenia mechaniczne.
• Panel posiada 10 przycisków funkcyjnych, klawiaturę numeryczną, klawiaturę alfanumeryczną oraz przyciski systemowe. Funkcje przycisków należy konfigurować tak, aby ograniczać ryzyko błędnej obsługi procesów instalacji.
• Panel posiada wyświetlacz FSTN 3,6", rozdzielczość 240 × 80 pikseli oraz podświetlenie w czterech kolorach: białym, czerwonym, zielonym i żółtym. Ustawienia wyświetlania i obsługi należy konfigurować zgodnie z dokumentacją producenta.
• Urządzenie nie posiada ekranu dotykowego, portu USB ani gniazda karty SD. Transfer projektu i komunikację należy wykonywać przez dostępny interfejs Ethernet zgodnie z dokumentacją producenta.
• Panel posiada 1 interfejs Industrial Ethernet. Połączenia Ethernet należy wykonywać zgodnie z dokumentacją producenta oraz zasadami instalacji przemysłowych.
• Panel obsługuje PROFINET, EtherNet/IP, Modbus TCP/IP oraz protokoły Ethernet TCP/IP, DHCP, SNMP, DCP i LLDP. Nie obsługuje PROFINET IO, IRT, PROFIBUS, MPI ani MRP. Konfigurację sieci należy wykonać zgodnie z możliwościami urządzenia i wymaganiami instalacji.
• Nieprawidłowa konfiguracja komunikacji, adresacji sieciowej lub połączeń z systemem sterowania może spowodować utratę łączności, błędną wymianę danych albo nieprawidłową pracę instalacji.
• Produkt spełnia wymagania emisji zakłóceń klasy A według EN 55011 i jest przeznaczony do pracy w obszarach przemysłowych. Praca w środowisku mieszkalnym może powodować zakłócenia radiowe.
• W przypadku spodziewanych zakłóceń EMC większych niż przewidziane dla środowiska przemysłowego należy zastosować dodatkowe środki ochronne, np. ochronę ESD, odpowiednie uziemienie, ekranowanie przewodów lub zabezpieczenia przeciwprzepięciowe.
• Panel posiada system alarmów, bufor komunikatów, obsługę receptur, wskazania wartości procesowych oraz podstawowe funkcje obsługowe HMI. Funkcje te należy skonfigurować zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Panel umożliwia obsługę użytkowników i uprawnień. Konta administratorów należy odpowiednio zabezpieczyć przed dostępem osób nieuprawnionych.
• Stosować silne hasła i standardowe konta użytkowników do codziennej pracy. Nieuprawniony dostęp do panelu może umożliwić zmianę ustawień, manipulację procesem lub zakłócenie działania instalacji.
• Czyszczenie wykonywać wyłącznie przy wyłączonym urządzeniu lub przy aktywnej funkcji czyszczenia ekranu, jeżeli jest dostępna. Front urządzenia czyścić wilgotną ściereczką z użyciem płynu do mycia naczyń lub pieniącego środka do czyszczenia ekranów.
• Nie stosować środków czyszczących niezgodnych z informacjami producenta dotyczącymi odporności chemicznej. Nieprawidłowe czyszczenie może uszkodzić wyświetlacz, klawiaturę, uszczelki lub obudowę.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, stan uszczelek, podłączenie zasilania, połączenie Ethernet, konfigurację projektu HMI, komunikację ze sterownikiem oraz działanie funkcji obsługowych i alarmowych.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe, segmentacja sieci oraz kontrola dostępu.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania, firmware i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.
• Aktualizacje produktu oraz oprogramowania należy wykonywać zgodnie z dokumentacją producenta. Stosowanie nieaktualnych lub niewspieranych wersji może zwiększać ryzyko cyberzagrożeń.

Pliki do pobrania:
6AV6647-0AH11-3AX1 Karta katalogowa
