6AV6647-0AJ11-3AX1 SIMATIC HMI KP400 Basic Color PN, Basic Panel, obsługa przyciskami, 4" TFT, 256 kolorów, PROFINET, konfiguracja w WinCC Basic V11 SP2/ STEP 7 Basic V11 SP2

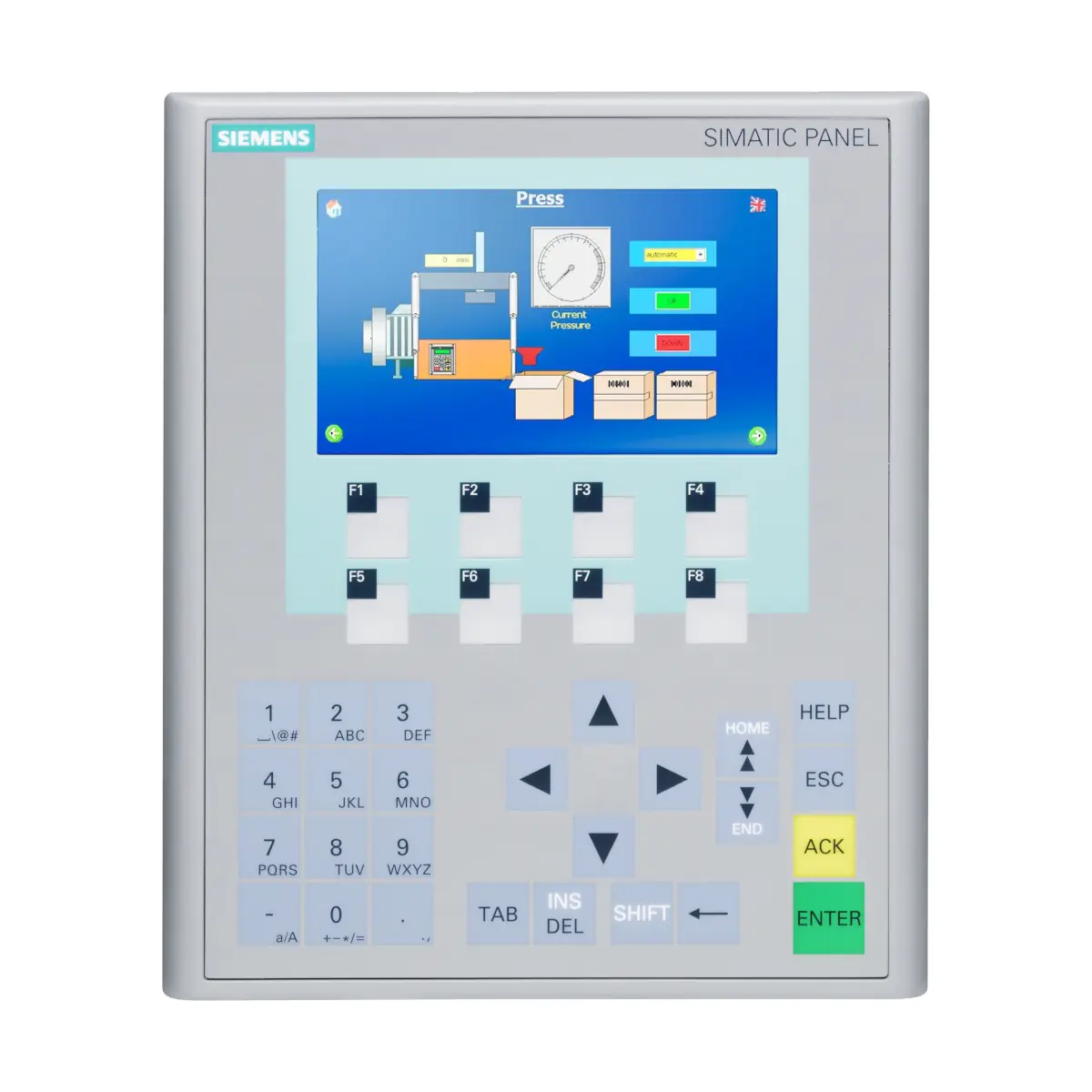

6AV6647-0AJ11-3AX1 to panel operatorski Siemens SIMATIC HMI KP400 Basic Color PN z serii Basic Panel, przeznaczony do prostych aplikacji HMI w automatyce. Urządzenie posiada 4,3” panoramiczny wyświetlacz TFT (256 kolorów) oraz obsługę za pomocą klawiatury (bez ekranu dotykowego). Komunikacja odbywa się przez PROFINET (1× Industrial Ethernet), a panel jest konfigurowalny z WinCC Basic V11 SP2 / STEP 7 Basic V11 SP2. Produkt zawiera oprogramowanie open-source udostępniane bezpłatnie (wg informacji dołączonej na CD).

Najważniejsze cechy

• Producent: Siemens
• Model (nr katalogowy): 6AV6647-0AJ11-3AX1
• Typ urządzenia: SIMATIC HMI Basic Panel, KP400 Basic color PN
• Obsługa: klawisze (key operation), bez ekranu dotykowego
• Wyświetlacz: TFT, 4,3” widescreen, 256 kolorów, 480 × 272 px
• Podświetlenie: MTBF 50 000 h (przy 25°C), brak ściemniania
• Interfejs: 1× Industrial Ethernet (PROFINET), 2 diody statusu Ethernet
• Zasilanie: DC 24 V (zakres 19,2…28,8 V)
• Pobór prądu (znamionowo): 0,1 A
• Moc czynna (typ.): 2 W
• Stopień ochrony: przód IP65, tył IP20
• Wymiary frontu: 162 × 189 mm; otwór montażowy: 135 × 171 mm; głębokość montażowa: 33 mm
• Masa: 0,51 kg (bez opakowania)

Elementy obsługi

• Klawisze funkcyjne: 8 (bez LED)
• Klawisze systemowe: tak
• Klawiatura numeryczna: tak
• Klawiatura alfanumeryczna: tak (układ podobny do telefonu komórkowego)
• Touchscreen: nie

Komunikacja i protokoły

• PROFINET: tak
• PROFINET IO: nie
• EtherNet/IP: tak
• MODBUS: tak (Modicon, MODBUS TCP/IP)
• TCP/IP: tak
• DHCP / SNMP / DCP / LLDP: tak
• PROFIBUS / MPI / IRT: nie
• Funkcje WEB (HTTP/HTML): nie

Konfiguracja i funkcje HMI

• Oprogramowanie konfiguracyjne: przez zintegrowany WinCC Basic (TIA Portal); obsługiwane m.in. STEP 7 Basic/Professional oraz WinCC Basic/Comfort/Advanced/Professional (TIA Portal)
• Wskaźnik komunikatów: tak
• System alarmów (z buforem i potwierdzaniem): tak
• Wyświetlanie wartości procesowych: tak
• Wartość domyślna wartości procesowej (wejście): możliwe
• Zarządzanie recepturami: tak
• Języki runtime (online): 5
• Języki projektu: 32

Możliwości w projekcie (WinCC w TIA Portal)

• Zmienne: 500 na urządzenie, 30 na ekran; wartości graniczne: tak; multipleksowanie: tak; tablice: tak
• Ekrany (obrazy): 50; obraz globalny: tak; wybór obrazu przez PLC: tak; numer obrazu w PLC: tak; brak możliwości konfiguracji okna stałego
• Obiekty na ekranie: do 30 (m.in. pola tekstowe, pola I/O, pola daty/czasu, przełączniki, przyciski, grafika, ikony, obiekty geometryczne)
• Obiekty złożone: 5 na ekran (m.in. widok alarmów: tak; trend: tak; widok użytkownika: tak; widok receptur: tak)
• System komunikatów: 32 klasy alarmów; 200 komunikatów bitowych; 15 analogowych; bufor 256 wpisów (cykliczny, retencyjny)
• Receptury: 5 receptur; 20 rekordów na recepturę; 20 wpisów na rekord; pamięć receptur 40 kB (bez rozszerzania)
• Listy: 150 list tekstowych i 100 list graficznych (po 30 wpisów)
• Archiwizacja: 0 archiwów na urządzenie
• Bezpieczeństwo: 50 grup użytkowników; 32 prawa; 50 użytkowników; brak eksportu/importu haseł; brak SIMATIC Logon

Zasilanie i elektronika

• Napięcie zasilania: DC 24 V (19,2…28,8 V)
• Prąd rozruchowy (inrush) I²t: 0,5 A²·s
• Procesor: RISC 32-bit
• Pamięć: Flash: tak; RAM: tak; pamięć na dane użytkownika: 1 MB
• Akustyka: brzęczyk: nie; głośnik: nie
• Zegar: sprzętowy RTC: nie; zegar programowy: tak (synchronizowalny: tak; retencyjny: nie)

Warunki pracy i montaż

• Pozycja montażu: pionowa
• Montaż w orientacji landscape: tak
• Maks. dopuszczalny kąt nachylenia (bez zewnętrznej wentylacji): 35°
• Temperatura pracy (montaż pionowy): 0…50°C
• Temperatura pracy (przy maks. nachyleniu): 0…40°C
• Temperatura składowania/transportu: -20…60°C
• Wilgotność (praca): maks. 90% (bez kondensacji)

Stopień ochrony i zgodności

• Stopień ochrony: IP65 (przód), IP20 (tył)
• NEMA (przód): Enclosure Type 4 oraz Type 4x
• EMC: EN 55011, klasa A (obszary przemysłowe)
• Oznaczenia/zgodności: CE, cULus, RCM, KC

Zastosowanie

SIMATIC HMI KP400 Basic Color PN (6AV6647-0AJ11-3AX1) sprawdzi się jako kompaktowy panel operatorski do wizualizacji i obsługi maszyn oraz prostych instalacji. Dzięki komunikacji Ethernet (PROFINET) może współpracować m.in. z: S7-1200, S7-1500, S7-200, S7-300/400 oraz LOGO!, a także z wybranymi sterownikami innych producentów poprzez EtherNet/IP, Mitsubishi MC TCP/IP oraz Modbus TCP/IP.

Podsumowanie

6AV6647-0AJ11-3AX1 to solidny, klawiszowy panel HMI Siemens z ekranem 4,3” TFT i interfejsem PROFINET, zaprojektowany do ekonomicznych aplikacji operatorskich. Klasa szczelności IP65 od frontu, niski pobór mocy oraz szerokie wsparcie protokołów Ethernet (w tym Modbus TCP/IP) czynią go praktycznym wyborem do typowych środowisk przemysłowych.

Pliki do pobrania:
6AV6647-0AJ11-3AX1 Karta katalogowa
