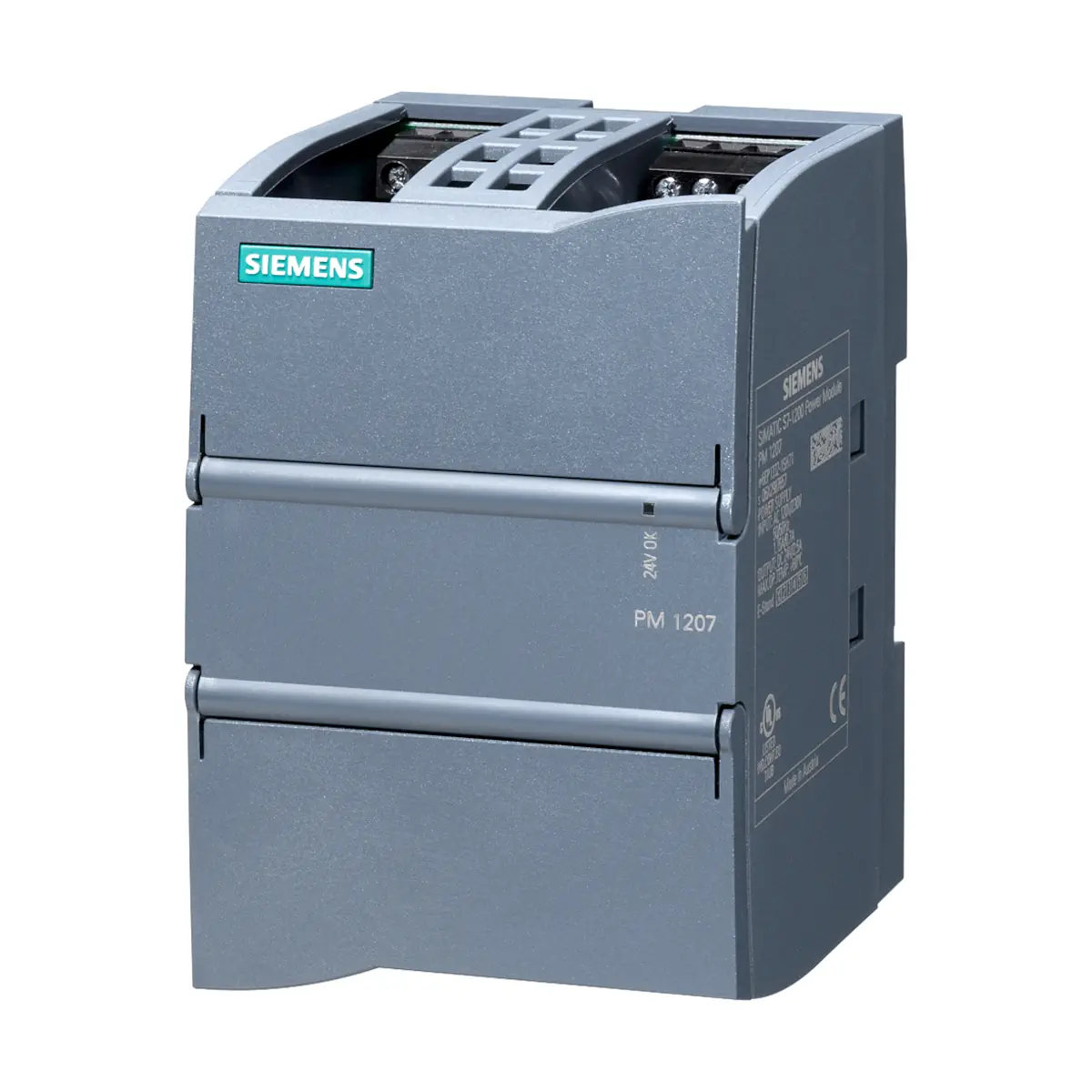

6EP1332-1SH71 – SIMATIC S7-1200 Moduł zasilający PM1207 wejście: 120/230 [V] AC, wyjście: 24 [V] DC / 2,5 [A]

6EP1332-1SH71 to moduł zasilający SIMATIC PM 1207 przeznaczony do systemu SIMATIC S7-1200, realizujący stabilizowane zasilanie 24 V DC / 2,5 A (typowo 60 W) z sieci 1‑fazowej AC 120/230 V z automatycznym przełączaniem zakresu. Zasilacz oferuje separację galwaniczną wejście/wyjście, sygnalizację pracy LED „24 V OK”, ochronę przeciwzwarciową oraz możliwość łączenia równoległego (do 2 urządzeń) w celu zwiększenia mocy.

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6EP1332-1SH71
• Seria / typ: SIMATIC PM 1207 (moduł zasilający do SIMATIC S7-1200)
• Wejście: 1‑fazowe AC 120/230 V, 50/60 Hz (47…63 Hz)
• Zakres napięcia wejściowego: 85…132 V AC lub 176…264 V AC (automatyczne przełączanie zakresu)
• Wyjście: 24 V DC, 2,5 A (zakres znamionowy 0…2,5 A)
• Tolerancja całkowita napięcia wyjściowego: 3%
• Sprawność: 83%
• Podtrzymanie zasilania: min. 20 ms (przy prądzie znamionowym)
• Sygnalizacja: zielona dioda LED „24 V OK”
• Ochrona: wyjście odporne na zwarcie, zabezpieczenie nadnapięciowe < 33 V
• Stopień ochrony: IP20
• Montaż: szyna DIN EN 60715 (35×7,5/15) lub montaż ścienny

Zastosowanie

SIMATIC PM 1207 (6EP1332-1SH71) służy do zasilania urządzeń prądu stałego 24 V w aplikacjach automatyki opartych o SIMATIC S7-1200. Zapewnia stabilizowane napięcie wyjściowe i separację galwaniczną pomiędzy stroną sieci AC i wyjściem DC.

Funkcje i działanie

Stabilizowane 24 V DC i parametry jakości zasilania

• Napięcie znamionowe wyjścia: 24 V DC
• Tętnienie resztkowe: maks. 150 mV
• Napięcie szczytowe: maks. 240 mV
• Łagodny rozruch: brak przekroczenia Ua przy włączaniu
• Czas narastania napięcia wyjściowego: typowo 10 ms
• Czas zwłoki zadziałania: maks. 6 s (2 s przy 230 V, 6 s przy 120 V)

Przeciążenia i zwarcia

• Chwilowy prąd przeciążeniowy przy zwarciu: typowo 6 A (podczas rozruchu i podczas pracy)
• Czas trwania przeciążenia przy zwarciu: 100 ms (podczas rozruchu i podczas pracy)
• Charakterystyka ochrony przed zwarciem: stałoprądowa
• Prąd ograniczenia (typowo): 2,65 A
• Ustalony prąd zwarciowy (wartość skuteczna, typowo): 2,7 A
• Zabezpieczenie nadnapięciowe: < 33 V

Praca równoległa

• Równoległe łączenie urządzeń: tak
• Maks. liczba urządzeń łączonych równolegle: 2

Podłączenie elektryczne i okablowanie

• Rodzaj przyłącza: przyłącze śrubowe
• Zaciski wejściowe: L, N, PE – po 1 zacisku śrubowym (przewody 0,5…2,5 mm²)
• Zaciski wyjściowe: L+, M – po 2 zaciski śrubowe (przewody 0,5…2,5 mm²)
• Zalecane zabezpieczenie w przewodzie zasilającym: wyłącznik nadmiarowo-prądowy 16 A (char. B) lub 10 A (char. C)
• Prąd wejściowy: 1,2 A (przy 120 V) / 0,67 A (przy 230 V)
• Ograniczenie prądu rozruchowego (25°C): maks. 13 A przez maks. 3 ms (I²t maks. 0,5 A²·s)

Dane techniczne

• Układ sieci zasilającej: 1‑fazowe AC
• Napięcie wejściowe: 85…132 V AC lub 176…264 V AC
• Częstotliwość sieciowa: 50/60 Hz (47…63 Hz)
• Zdolność przeciążeniowa przy przepięciu: 2,3 × Ue znam., 1,3 ms
• Podtrzymanie zasilania: min. 20 ms (warunek: Ue = 93/187 V)
• Napięcie wyjściowe: 24 V DC
• Prąd wyjściowy: 2,5 A
• Oddawana moc czynna: typowo 60 W
• Straty mocy: typowo 12 W (przy 24 V i prądzie znamionowym)
• Sprawność: 83%
• Separacja galwaniczna wejście/wyjście: tak (napięcie wyjściowe: SELV, ES1, DVC As)
• Stopień ochrony: IP20
• Prąd upływu: maks. 3,5 mA
• EMC: emisja EN 55022 klasa B, odporność EN 61000-6-2
• MTBF (40°C): 1 492 537 h
• Temperatura otoczenia (praca): 0…60°C (naturalna konwekcja)
• Temperatura transportu / magazynowania: -40…+85°C
• Wilgotność (klasa klimatyczna): 3K3, 5…95% (bez kondensacji)

Montaż i wymiary

• Montaż: zatrzaskowy na standardowej szynie DIN EN 60715 (35×7,5/15) lub montaż ścienny
• Wymiary (S × W × G): 70 × 100 × 75 mm
• Szerokość montażowa × wysokość montażowa: 70 mm × 140 mm
• Wymagane odstępy: góra 20 mm, dół 20 mm, lewa 0 mm, prawa 0 mm
• Masa netto: 0,3 kg
• Obudowa przystosowana do zabudowy szeregowej: tak

Podsumowanie

Siemens 6EP1332-1SH71 (SIMATIC PM 1207) to kompaktowy zasilacz do aplikacji SIMATIC S7-1200, zapewniający stabilne 24 V DC / 2,5 A z sieci 120/230 V AC (automatyczne przełączanie zakresu). Oferuje podtrzymanie 20 ms, sygnalizację LED „24 V OK”, separację galwaniczną oraz zabezpieczenia zwarciowe i nadnapięciowe, a dzięki montażowi na szynie DIN lub na ścianie sprawdzi się w typowych szafach sterowniczych.
