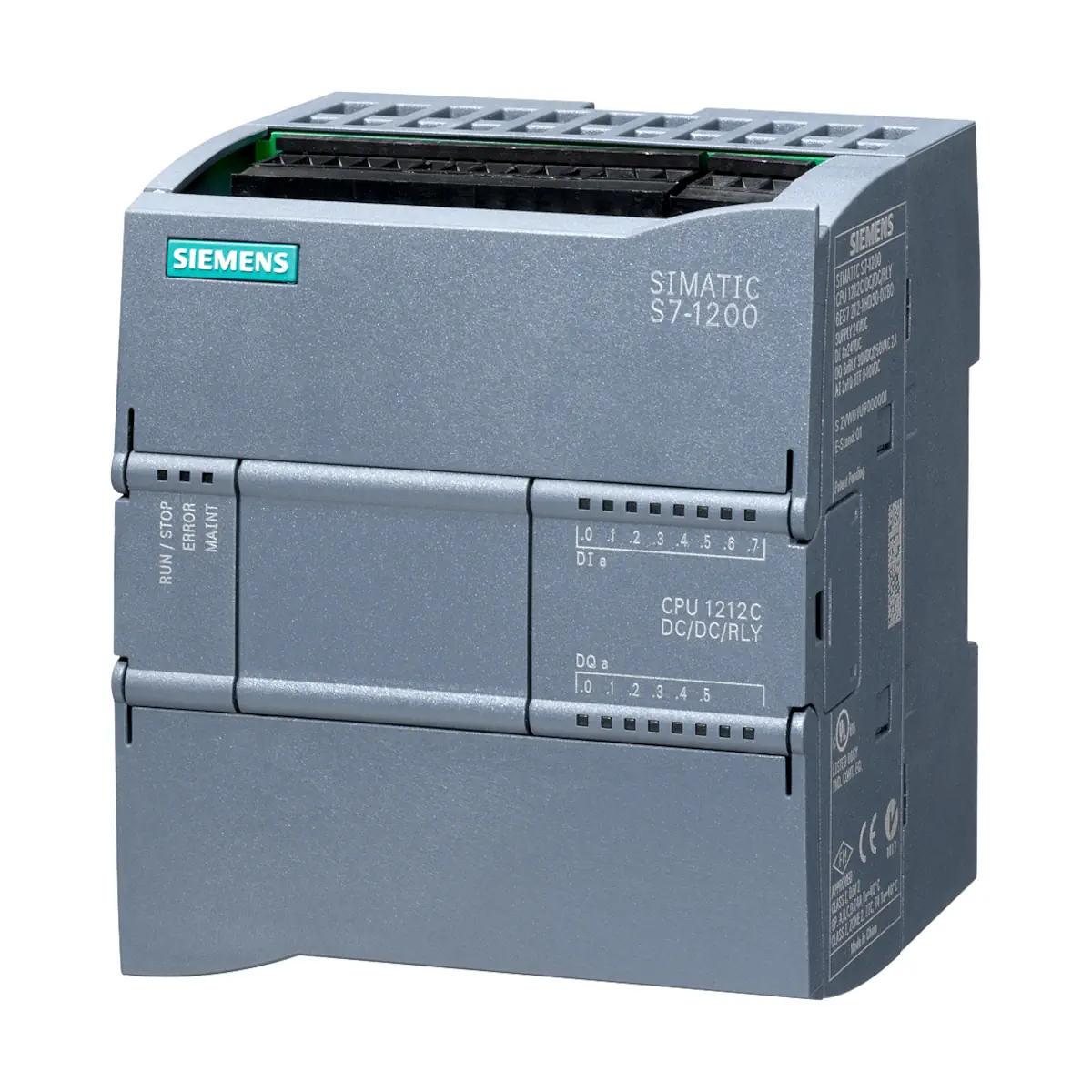

6ES7212-1HE40-0XB0 – SIMATIC S7-1200, CPU 1212C, Sterownik kompaktowy, DC/DC/relay, I/O: 8 DI 24 V DC; 6 DO relay 2 A; 2 AI 0-10 V DC, zasilanie: 20.4-28.8 V DC, pamięć 100 KB

6ES7212-1HE40-0XB0 to kompaktowy sterownik PLC Siemens SIMATIC S7-1200 – CPU 1212C w wersji DC/DC/relay, zasilany napięciem DC 20,4…28,8 V. Jednostka posiada zintegrowane wejścia/wyjścia: 8 wejść cyfrowych 24 V DC, 6 wyjść przekaźnikowych 2 A oraz 2 wejścia analogowe 0…10 V DC. CPU oferuje 100 KB pamięci roboczej, zintegrowaną pamięć ładowania 2 MB oraz komunikację PROFINET (RJ45).

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7212-1HE40-0XB0
• Seria / typ: SIMATIC S7-1200, CPU 1212C
• Wersja: DC/DC/relay
• Firmware: V4.7
• Inżynieria / programowanie: STEP 7 V20 lub nowszy
• Zasilanie: DC 20,4…28,8 V (znamionowo 24 V DC), ochrona przed odwrotną polaryzacją
• Wbudowane I/O: 8 DI 24 V DC, 6 DO przekaźnikowych (2 A), 2 AI 0…10 V
• Pamięć: 100 KB work memory; 2 MB load memory; obsługa SIMATIC Memory Card (pamięć wtykowa)
• Komunikacja: PROFINET (1× RJ45), z izolacją; Web server; MODBUS; S7 communication
• Stopień ochrony: IP20

Zastosowanie

CPU 1212C (6ES7212-1HE40-0XB0) jest przeznaczona do budowy kompaktowych systemów automatyki z lokalnymi sygnałami cyfrowymi i analogowymi oraz integracją w sieci PROFINET. Sterownik obsługuje rozbudowę systemu o moduły sygnałowe i komunikacyjne w ramach ograniczeń konfiguracji sprzętowej.

Wejścia/wyjścia – co dostajesz na pokładzie

Wejścia cyfrowe (DI)

• Liczba wejść: 8 (zintegrowane)
• Wejścia do funkcji technologicznych: 6 (HSC – High Speed Counting)
• Napięcie wejściowe: 24 V DC (znamionowo)
• Poziomy sygnałów: „0” 5 V DC przy 1 mA; „1” 15 V DC przy 2,5 mA
• Opóźnienie wejść (standard): parametryzowane w zakresach µs oraz ms
• Długość przewodu: ekranowany do 500 m (dla funkcji technologicznych 50 m); nieekranowany do 300 m (dla funkcji technologicznych: nie)
• Funkcje technologiczne (parametryzowane): single phase: 3 @ 100 kHz i 3 @ 30 kHz; differential: 3 @ 80 kHz i 3 @ 30 kHz

Wyjścia cyfrowe (DO – przekaźnikowe)

• Liczba wyjść: 6 (przekaźniki)
• Obciążenie rezystancyjne: do 2 A
• Obciążenie lampowe: max. 30 W (DC) / 200 W (AC)
• Opóźnienie wyjść (obciążenie rezystancyjne): max. 10 ms („0”→„1” i „1”→„0”)
• Trwałość przekaźników: mechanicznie do 10 mln cykli; przy znamionowym napięciu obciążenia 100 000 cykli
• Długość przewodu: ekranowany do 500 m; nieekranowany do 150 m

Wejścia analogowe (AI)

• Liczba wejść: 2
• Zakres: 0…+10 V DC
• Rezystancja wejściowa (0…10 V): ≥ 100 kΩ
• Rozdzielczość (z overrange): max. 10 bit (łącznie ze znakiem)
• Czas konwersji: 625 µs / kanał
• Długość przewodu: do 100 m (skrętka ekranowana)

Komunikacja i sieć

• Interfejs: PROFINET (izolowany), automatyczne wykrywanie prędkości transmisji, autonegocjacja, autocrossing
• Złącze: 1× RJ45 (Ethernet); zintegrowany switch: nie
• Role PROFINET: PROFINET IO Controller oraz PROFINET IO Device
• PROFINET IO Controller: do 16 podłączanych IO Devices (RT); do 16 IO devices z prioritized startup; jednoczesna aktywacja/dezaktywacja do 8 IO devices
• PROFINET IO Device: PROFIenergy: tak; Shared device: tak (max. 2 IO Controllers)
• Open IE communication: TCP/IP, ISO-on-TCP (RFC1006), UDP
• Web server: tak, także strony użytkownika
• OPC UA: OPC UA Server (wymagana licencja runtime „Basic”)
• MODBUS: tak

Pamięć i wydajność

• Pobór prądu: 400 mA (CPU); max. 1200 mA (CPU z wszystkimi modułami rozszerzeń)
• Prąd rozruchowy: max. 12 A przy 28,8 V; I²t: 0,8 A²·s
• Straty mocy: typ. 9 W
• Pamięć robocza: 100 KB (zintegrowana)
• Pamięć ładowania: 2 MB (zintegrowana) + pamięć wtykowa (SIMATIC Memory Card)
• Dane retencyjne (maks.): 14 KB (w tym timery, liczniki, flagi)
• Obraz procesu: wejścia 1 KB (nastawne), wyjścia 1 KB (nastawne)
• Czasy przetwarzania (typ.): bit 0,08 µs; word 1,7 µs; float 2,3 µs / instrukcję
• RTC (zegar czasu rzeczywistego): tak; typowy czas podtrzymania 480 h; odchyłka max. ±60 s/miesiąc (25°C)

Funkcje zintegrowane

• Liczniki: 6; częstotliwość zliczania: do 100 kHz
• Pomiar częstotliwości: tak
• Controlled positioning: tak; liczba osi pozycjonowania (max.): 8
• Osie przez pulse-direction interface: do 4 (z SB 1222)
• Regulator PID: tak
• Wejścia alarmowe: 4

Bezpieczeństwo dostępu i ochrona programu

• Know-how protection: ochrona programu użytkownika/hasło, copy protection, block protection
• Ochrona dostępu: ochrona poufnych danych konfiguracji; poziomy ochrony: write protection, read/write, complete protection
• Administracja użytkownikami: tak (urządzenie); użytkownicy: 42; grupy: 14; role: 20
• Monitorowanie czasu cyklu: nastawne

Warunki pracy i odporność

• Temperatura pracy: -20…60°C (z ograniczeniami liczby jednocześnie aktywnych wejść/wyjść w najwyższych temperaturach)
• Temperatura składowania/transportu: -40…70°C
• Wilgotność (praca): do 95% (bez kondensacji)
• Wysokość instalacji: -1000…5000 m n.p.m. (powyżej 2000 m – ograniczenia, patrz instrukcja)
• Stopień ochrony: IP20
• Odporność na wibracje (praca): 2 g (montaż na ścianie), 1 g (DIN rail)
• Test udarowy: 15 g (wartość szczytowa), 11 ms

Wymiary i masa

• Szerokość: 90 mm
• Wysokość: 100 mm
• Głębokość: 75 mm
• Masa: ok. 385 g

Podsumowanie

Siemens 6ES7212-1HE40-0XB0 (SIMATIC S7-1200 CPU 1212C DC/DC/relay) to uniwersalna, kompaktowa jednostka PLC z kompletem wbudowanych I/O (DI 24 V DC, przekaźnikowe DO 2 A oraz AI 0…10 V) i komunikacją PROFINET. Połączenie pamięci 100 KB, funkcji technologicznych (m.in. szybkie liczniki do 100 kHz), serwera WWW oraz obsługi protokołów takich jak MODBUS i OPC UA (z licencją runtime) czyni ją solidną bazą do nowoczesnych aplikacji automatyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz dopuszczenia UL, cULus, FM, RCM, KC i dopuszczenie morskie.
• Produkt posiada Siemens Eco Profile oraz deklarację środowiskową typu II zgodnie z ISO 14021.
• Montaż, podłączenie, uruchomienie, konfiguracja i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta, ostrzeżeniami bezpieczeństwa oraz właściwymi przepisami.
• Produkt należy stosować wyłącznie do zastosowań opisanych w katalogu i dokumentacji technicznej Siemens. Transport, magazynowanie, montaż, uruchomienie, eksploatacja i konserwacja muszą być wykonywane zgodnie z dopuszczalnymi warunkami środowiskowymi.
• Sterownik SIMATIC S7-1200 jest urządzeniem typu open equipment i musi być instalowany w obudowie, szafie sterowniczej, rozdzielnicy lub pomieszczeniu elektrycznym z dostępem ograniczonym do upoważnionego personelu.
• Instalacja powinna zapewniać suche środowisko pracy. W przypadku możliwości występowania pyłu przewodzącego, wilgoci lub zanieczyszczeń powietrza należy zastosować obudowę o odpowiednim stopniu ochrony.
• Stopień ochrony urządzenia: IP20. Produkt należy chronić przed dotykiem, wilgocią, wodą, kondensacją, pyłem przewodzącym oraz wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Przed instalacją, demontażem, podłączaniem lub pracami konserwacyjnymi należy odłączyć zasilanie CPU S7-1200 oraz całego powiązanego wyposażenia. Montaż lub demontaż przy załączonym zasilaniu może spowodować porażenie prądem, nieoczekiwane działanie urządzeń, poważne obrażenia lub uszkodzenie mienia.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia urządzenie należy wymienić lub przekazać do właściwego serwisu producenta.
• Komponenty systemu automatyki S7-1200 są bezobsługowe. Naprawy komponentów systemu S7-1200 może wykonywać wyłącznie producent.
• Urządzenie należy zasilać napięciem DC 24 V w dopuszczalnym zakresie 20,4–28,8 V DC. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Urządzenie posiada ochronę przed odwrotną polaryzacją zasilania, jednak podłączenie przewodów należy zawsze wykonać zgodnie ze schematem i oznaczeniami zacisków producenta.
• Przy doborze zasilania należy uwzględnić pobór prądu CPU oraz modułów rozszerzeń. Maksymalny pobór prądu dla CPU z modułami rozszerzeń wynosi 1200 mA, a maksymalny prąd rozruchowy 12 A przy 28,8 V.
• Należy przestrzegać budżetu zasilania magistrali wewnętrznej 5 V DC. Maksymalny prąd dla modułów SM i CM wynosi 1000 mA. Przekroczenie budżetu zasilania może spowodować nieprawidłową pracę systemu.
• Urządzenie posiada 8 wejść cyfrowych 24 V DC, 6 wyjść przekaźnikowych 2 A oraz 2 wejścia analogowe 0–10 V DC. Podłączenia wejść, wyjść i obciążeń należy wykonywać wyłącznie zgodnie z parametrami technicznymi urządzenia.
• Nie przekraczać dopuszczalnej obciążalności wyjść przekaźnikowych: maksymalnie 2 A dla obciążenia rezystancyjnego oraz maksymalnie 30 W dla obciążenia lampowego DC lub 200 W dla obciążenia lampowego AC.
• Przy sterowaniu obciążeniami indukcyjnymi należy stosować odpowiednie układy gaszące lub elementy ochronne zgodnie z wytycznymi producenta, aby ograniczyć przepięcia i zakłócenia.
• Przewody sygnałowe niskonapięciowe i przewody komunikacyjne należy prowadzić oddzielnie od przewodów zasilających AC oraz wysokoenergetycznych, szybko przełączanych przewodów DC. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia lub nieoczekiwane działanie sterownika.
• Urządzenia generujące wysokie napięcia, wysokie zakłócenia elektryczne lub ciepło należy oddzielać od sterownika S7-1200. Sterownik powinien być montowany w chłodniejszej części szafy, z dala od elementów grzewczych.
• Dla prawidłowego chłodzenia naturalną konwekcją należy zapewnić co najmniej 25 mm odstępu nad i pod urządzeniami oraz co najmniej 25 mm głębokości między frontem modułów a wewnętrzną stroną obudowy.
• Montaż pionowy zmniejsza maksymalną dopuszczalną temperaturę otoczenia o 10°C. Przy montażu pionowym należy zapewnić prawidłową orientację systemu i uwzględnić ograniczenia temperaturowe.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95%, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• Przy wysokości instalacji powyżej 2000 m n.p.m. należy uwzględnić ograniczenia opisane w dokumentacji producenta. Maksymalna wysokość instalacji wynosi 5000 m n.p.m.
• W przypadku wymiany urządzenia należy stosować ten sam model lub równoważne urządzenie wskazane przez producenta oraz zachować prawidłową kolejność, orientację i położenie modułów. Nieprawidłowa wymiana może spowodować nieprzewidywalne działanie programu i sterowanych maszyn.
• Przed oddaniem do użytkowania należy sprawdzić poprawność konfiguracji sprzętowej, adresacji, programu użytkownika, działania wejść i wyjść oraz reakcji sterowanych urządzeń.
• Urządzenie może sterować maszynami lub procesami. Nieprawidłowa instalacja, błędne okablowanie, zła konfiguracja lub nieautoryzowane modyfikacje programu mogą spowodować nieoczekiwane działanie maszyny, obrażenia lub szkody materialne.
• Urządzenie nie obsługuje PROFIsafe. Nie stosować jako elementu systemu bezpieczeństwa funkcjonalnego wymagającego komunikacji lub funkcji PROFIsafe.
• Urządzenie posiada interfejs PROFINET/Ethernet, obsługuje m.in. komunikację SIMATIC, Open IE, Web Server, OPC UA oraz MODBUS. Dostęp do sieci i interfejsów komunikacyjnych należy ograniczyć do upoważnionych użytkowników.
• W celu ochrony przed nieautoryzowanym dostępem należy stosować dostępne funkcje zabezpieczeń, takie jak ochrona programu, ochrona know-how, ochrona przed kopiowaniem, poziomy ochrony dostępu oraz administracja użytkownikami.
• Nieautoryzowany dostęp przez interfejsy komunikacyjne, HMI, oprogramowanie inżynierskie lub usługi sieciowe może zakłócić sterowanie procesem. System należy podłączać do sieci zakładowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków bezpieczeństwa, np. zapór sieciowych, segmentacji sieci i kontroli dostępu.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
