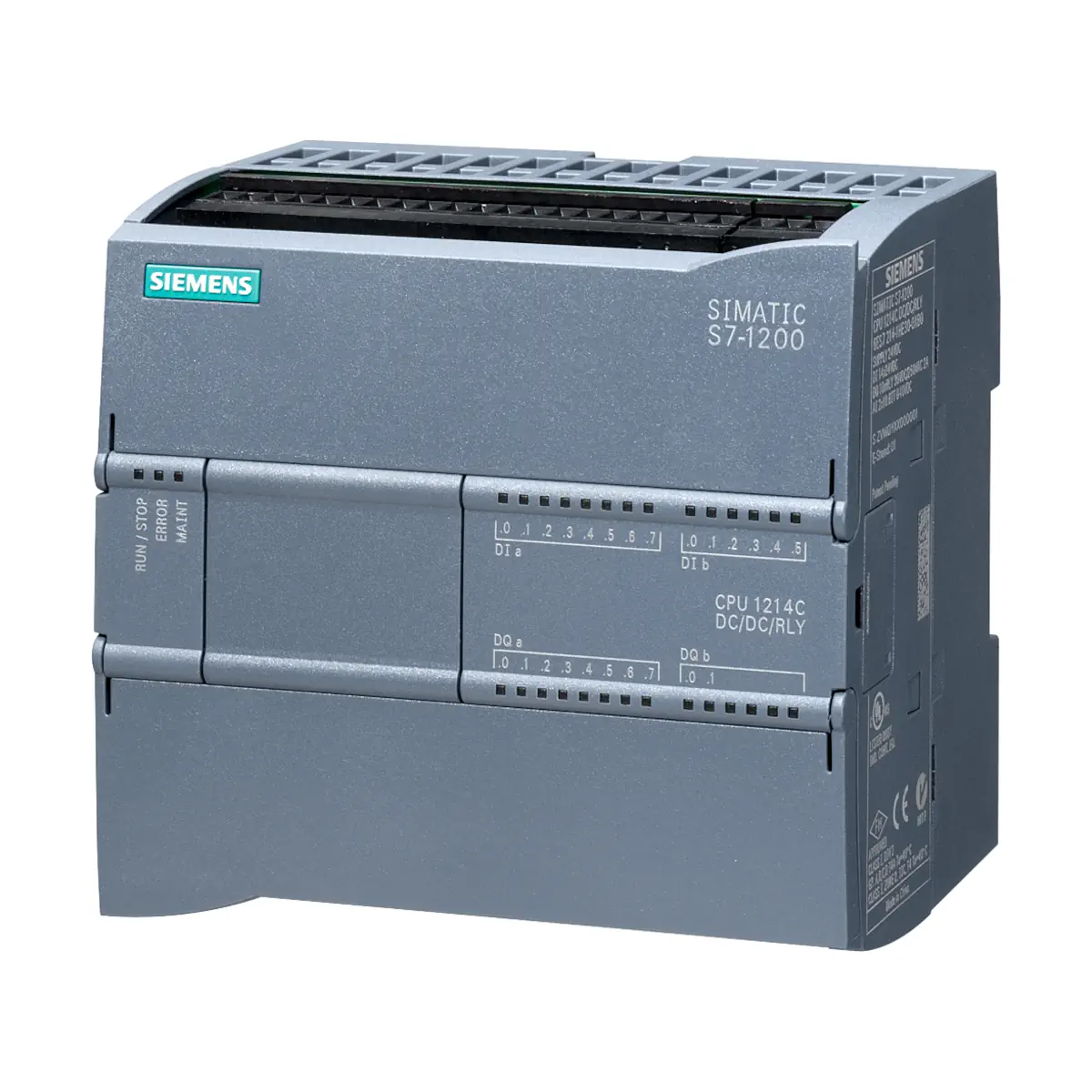

6ES7214-1HG40-0XB0 – SIMATIC S7-1200, CPU 1214C, Sterownik kompaktowy, DC/DC/relay, I/O: 14 DI 24 V DC; 10 DO relay 2 A; 2 AI 0-10 V DC, zasilanie: 20.4-28.8 V DC, pamięć 100 KB

6ES7214-1HG40-0XB0 to sterownik PLC Siemens SIMATIC S7-1200 – CPU 1214C w wersji DC/DC/relay (kompaktowa CPU) z wbudowanymi wejściami/wyjściami. Jednostka oferuje 14 wejść cyfrowych 24 V DC, 10 wyjść przekaźnikowych 2 A oraz 2 wejścia analogowe 0–10 V DC, a zasilana jest napięciem DC 20,4–28,8 V. CPU posiada 150 KB pamięci roboczej oraz 4 MB pamięci ładowania i wspiera inżynierię w STEP 7 V20 lub nowszym.

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7214-1HG40-0XB0
• Rodzina: SIMATIC S7-1200
• Typ: CPU 1214C DC/DC/relay (compact CPU)
• Wersja firmware: V4.7
• Zasilanie: 24 V DC (zakres dopuszczalny 20,4…28,8 V DC)
• Zabezpieczenie przed odwrotną polaryzacją: tak
• Wejścia/wyjścia wbudowane: 14 DI 24 V DC, 10 DO przekaźnikowych 2 A, 2 AI 0–10 V DC
• Pamięć robocza (work memory): 150 KB (zintegrowana)
• Pamięć ładowania (load memory): 4 MB (zintegrowana); możliwość użycia karty SIMATIC Memory Card
• Stopień ochrony: IP20
• Interfejs sieciowy: PROFINET (RJ45), 1 port; izolowany; autonegocjacja i autocrossing
• Serwer WWW: tak (także strony użytkownika)
• MODBUS: tak
• OPC UA: serwer OPC UA (wymagana licencja runtime „Basic”)
• Wymiary (S x W x G): 110 x 100 x 75 mm
• Masa: ok. 435 g

Konfiguracja systemu i rozbudowa

• Maks. liczba modułów w systemie: 3 moduły komunikacyjne (CM), 1 signal board, 8 signal modules
• Liczba płytek rozszerzeń (SB/CB/BB): 1
• Obraz procesu: wejścia regulowane do 1 KB, wyjścia regulowane do 1 KB
• Dane retencyjne (łącznie z timerami, licznikami, flagami): do 14 KB
• Pamięć flag (bit memory): do 8 KB

Zasilanie i parametry energetyczne

• Napięcie zasilania (DC): 24 V DC; dopuszczalnie 20,4…28,8 V DC
• Napięcie obciążenia L+: 24 V DC; dopuszczalnie 20,4…28,8 V DC
• Pobór prądu (wartość znamionowa): 500 mA (tylko CPU)
• Pobór prądu (maks.): 1 500 mA (CPU z wszystkimi modułami rozszerzeń)
• Prąd rozruchowy (maks.): 12 A przy 28,8 V
• I²t: 0,8 A²·s
• Strata mocy (typ.): 12 W
• Prąd dla magistrali backplane (5 V DC), maks.: 1 600 mA (maks. 5 V DC dla SM i CM)
• Zasilanie enkodera 24 V: L+ minus 4 V DC (min.)

Wejścia cyfrowe (DI)

• Liczba wejść cyfrowych: 14 (zintegrowane)
• Wejścia do funkcji technologicznych: 6 (HSC – High Speed Counting)
• Typ wejść: sourcing/sinking
• Napięcie znamionowe: 24 V DC
• Poziomy sygnału: „0” = 5 V DC przy 1 mA; „1” = 15 V DC przy 2,5 mA
• Opóźnienie wejściowe (standard), parametryzowane: 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 µs oraz 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms
• Minimalne przejście „0” → „1”: 0,2 ms
• Maksymalne przejście „0” → „1”: 12,8 ms
• Wejścia przerwaniowe: parametryzowane
• Funkcje technologiczne (parametryzowane): single phase: 3 @ 100 kHz i 3 @ 30 kHz; differential: 3 @ 80 kHz i 3 @ 30 kHz
• Długość przewodu (ekranowany): do 500 m; dla funkcji technologicznych do 50 m
• Długość przewodu (nieekranowany): do 300 m; dla funkcji technologicznych: nie

Wyjścia cyfrowe (DO) – przekaźnikowe

• Liczba wyjść cyfrowych: 10 (przekaźniki)
• Obciążenie rezystancyjne (maks.): 2 A
• Obciążenie lampowe (maks.): 30 W (DC), 200 W (AC)
• Opóźnienie wyjścia (rezystancyjne): „0” → „1” max. 10 ms; „1” → „0” max. 10 ms
• Trwałość mechaniczna: do 10 mln cykli
• Trwałość przy napięciu znamionowym obciążenia: 100 000 cykli
• Długość przewodu (ekranowany): do 500 m
• Długość przewodu (nieekranowany): do 150 m

Wejścia analogowe (AI)

• Liczba wejść analogowych: 2
• Zakres: napięciowy 0…+10 V
• Rezystancja wejściowa (0…10 V): ≥ 100 kΩ
• Rozdzielczość (z overrange, z bitem znaku), maks.: 10 bit
• Czas całkowania: parametryzowany
• Czas konwersji (na kanał): 625 µs
• Długość przewodu: do 100 m (skrętka, ekranowany)

Komunikacja i protokoły

• PROFINET: tak (IO Controller i IO Device)
• Maks. prędkość transmisji PROFINET: 100 Mbit/s
• PG/OP communication: tak (szyfrowanie TLS V1.3 domyślnie preselected)
• Open IE communication: tak (opcjonalnie także szyfrowane)
• SIMATIC communication: tak (S7 routing: tak)
• TCP/IP: tak
• ISO-on-TCP (RFC1006): tak (długość danych maks. 8 kB)
• UDP: tak (długość danych maks. 1 472 bajty)
• SNMP / DCP / LLDP: tak
• DHCP: nie
• MODBUS: tak
• Media redundancy (MRP/MRPD): nie

OPC UA (serwer)

• OPC UA Server: tak (data access: read/write/subscribe; method call)
• Licencja: wymagana licencja runtime „Basic”
• Polityki bezpieczeństwa (application authentication): None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
• Uwierzytelnianie użytkownika: anonymous lub login/hasło
• Maks. liczba sesji: 10
• Maks. subskrypcji na sesję: 5
• Minimalny sampling interval: 100 ms
• Minimalny publishing interval: 200 ms
• Maks. liczba metod serwera: 20
• Rekomendowana maks. liczba monitored items: 1 000
• Maks. liczba interfejsów serwera: 2
• Maks. liczba węzłów dla interfejsów użytkownika: 2 000

Diagnostyka i uruchomienie

• LED: RUN/STOP, ERROR, MAINT
• Diagnostic buffer: tak
• Status/control zmiennych: tak
• Forcing: tak
• Traces: 2 konfigurowalne; pamięć na trace do 512 KB

Funkcje zintegrowane

• Liczniki: 6
• Maks. częstotliwość zliczania: 100 kHz
• Pomiar częstotliwości: tak
• Controlled positioning: tak
• Maks. liczba osi pozycjonujących: 8
• PID controller: tak
• Liczba wejść alarmowych: 4

Programowanie i ochrona dostępu

• Narzędzie inżynierskie: STEP 7 V20 lub nowszy
• Języki: LAD, FBD, SCL
• Ochrona know-how: ochrona programu/hasłem, copy protection, block protection
• Ochrona dostępu: ochrona poufnych danych konfiguracji; poziomy: write protection, read/write, complete protection
• Administracja użytkownikami: tak (device-wide); 42 użytkowników, 14 grup, 20 ról
• Monitorowanie czasu cyklu: regulowane

Zegar czasu rzeczywistego

• Hardware clock (real-time): tak
• Podtrzymanie: 480 h (typowo)
• Odchyłka: ±60 s/miesiąc przy 25 °C

Separacja galwaniczna i odporność EMC

• Separacja wejść cyfrowych: 500 V AC przez 1 minutę (pomiędzy kanałami w grupach po 1)
• Wyjścia cyfrowe: przekaźnikowe; separacja pomiędzy kanałami w grupach po 2
• Odporność ESD (IEC 61000-4-2): tak; 8 kV (wyładowanie w powietrzu), 6 kV (kontakt)
• Odporność na zakłócenia przewodzone (IEC 61000-4-4/-4-5/-4-6): tak
• Emisja zakłóceń (EN 55011): klasa A (obszary przemysłowe), klasa B przy odpowiednich środkach

Warunki środowiskowe

• Temperatura pracy: -20…60 °C (montaż poziomy), -20…50 °C (montaż pionowy)
• Temperatura składowania/transportu: -40…70 °C
• Wilgotność (praca): do 95% (bez kondensacji)
• Wysokość instalacji: -1 000…5 000 m (ograniczenia powyżej 2 000 m – patrz instrukcja)
• Wibracje (IEC 60068-2-6): 2 g (montaż na ścianie), 1 g (szyna DIN)
• Wstrząsy (IEC 60068-2-27): 15 g (wartość szczytowa), 11 ms
• Free fall (w opakowaniu): 0,3 m (5 razy)

Wymiary i masa

• Szerokość: 110 mm
• Wysokość: 100 mm
• Głębokość: 75 mm
• Masa: ok. 435 g

Podsumowanie

Siemens 6ES7214-1HG40-0XB0 (CPU 1214C DC/DC/relay) to kompaktowa jednostka centralna SIMATIC S7-1200 z zasilaniem 24 V DC (20,4…28,8 V), wbudowanymi 14 DI, 10 wyjściami przekaźnikowymi 2 A i 2 AI 0–10 V, pamięcią 150 KB oraz komunikacją PROFINET. Wsparcie dla serwera WWW, MODBUS oraz OPC UA (z licencją runtime) ułatwia integrację w aplikacjach automatyki, a szeroki zakres parametrów I/O i funkcji diagnostycznych pozwala precyzyjnie dopasować CPU do wymagań instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz dopuszczenia UL, cULus, FM, RCM, KC, PROFINET i dopuszczenia morskie.
• Produkt posiada Siemens EcoTech oraz deklarację środowiskową typu II zgodnie z ISO 14021.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie, konfiguracja i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta, ostrzeżeniami bezpieczeństwa oraz właściwymi przepisami.
• Produkt należy stosować wyłącznie do zastosowań opisanych w katalogu i dokumentacji technicznej Siemens. Transport, magazynowanie, montaż, uruchomienie, eksploatacja i konserwacja muszą być wykonywane zgodnie z dopuszczalnymi warunkami środowiskowymi.
• Sterownik SIMATIC S7-1200 jest urządzeniem typu open equipment i musi być instalowany w obudowie, szafie sterowniczej, rozdzielnicy lub pomieszczeniu elektrycznym z dostępem ograniczonym do upoważnionego personelu.
• Stopień ochrony urządzenia: IP20. Produkt należy chronić przed dotykiem, wilgocią, wodą, kondensacją, pyłem przewodzącym oraz wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Przed instalacją, demontażem, podłączaniem lub pracami konserwacyjnymi należy odłączyć zasilanie CPU S7-1200 oraz całego powiązanego wyposażenia. Montaż lub demontaż przy załączonym zasilaniu może spowodować porażenie prądem, nieoczekiwane działanie urządzeń, poważne obrażenia lub uszkodzenie mienia.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia urządzenie należy wymienić lub przekazać do właściwego serwisu producenta.
• Urządzenie należy zasilać napięciem DC 24 V w dopuszczalnym zakresie 20,4–28,8 V DC. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Urządzenie posiada ochronę przed odwrotną polaryzacją zasilania, jednak podłączenie przewodów należy zawsze wykonać zgodnie ze schematem i oznaczeniami zacisków producenta.
• Przy doborze zasilania należy uwzględnić pobór prądu CPU oraz modułów rozszerzeń. Maksymalny pobór prądu dla CPU z modułami rozszerzeń wynosi 1500 mA, a maksymalny prąd rozruchowy 12 A przy 28,8 V.
• Należy przestrzegać budżetu zasilania magistrali wewnętrznej 5 V DC. Maksymalny prąd dla modułów SM i CM wynosi 1600 mA. Przekroczenie budżetu zasilania może spowodować nieprawidłową pracę systemu.
• Urządzenie posiada 14 wejść cyfrowych 24 V DC, 10 wyjść przekaźnikowych 2 A oraz 2 wejścia analogowe 0–10 V DC. Podłączenia wejść, wyjść i obciążeń należy wykonywać wyłącznie zgodnie z parametrami technicznymi urządzenia.
• Nie przekraczać dopuszczalnej obciążalności wyjść przekaźnikowych: maksymalnie 2 A dla obciążenia rezystancyjnego oraz maksymalnie 30 W dla obciążenia lampowego DC lub 200 W dla obciążenia lampowego AC.
• Przy sterowaniu obciążeniami indukcyjnymi należy stosować odpowiednie układy gaszące lub elementy ochronne zgodnie z wytycznymi producenta, aby ograniczyć przepięcia i zakłócenia.
• Przewody sygnałowe niskonapięciowe i przewody komunikacyjne należy prowadzić oddzielnie od przewodów zasilających AC oraz wysokoenergetycznych, szybko przełączanych przewodów DC. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia lub nieoczekiwane działanie sterownika.
• Dla wejść cyfrowych dopuszczalna długość przewodów wynosi do 500 m dla przewodów ekranowanych i do 300 m dla przewodów nieekranowanych; dla funkcji technologicznych do 50 m przy przewodach ekranowanych. Dla wejść analogowych należy stosować przewody skręcane i ekranowane o długości do 100 m.
• Urządzenie obsługuje do 8 modułów sygnałowych, 1 płytkę sygnałową oraz 3 moduły komunikacyjne. Rozbudowę systemu należy wykonywać zgodnie z dokumentacją producenta i dopuszczalnym budżetem zasilania.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95%, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• Przy wysokości instalacji powyżej 2000 m n.p.m. należy uwzględnić ograniczenia opisane w dokumentacji producenta. Maksymalna wysokość instalacji wynosi 5000 m n.p.m.
• Przed oddaniem do użytkowania należy sprawdzić poprawność konfiguracji sprzętowej, adresacji, programu użytkownika, działania wejść i wyjść oraz reakcji sterowanych urządzeń.
• Urządzenie może sterować maszynami lub procesami. Nieprawidłowa instalacja, błędne okablowanie, zła konfiguracja lub nieautoryzowane modyfikacje programu mogą spowodować nieoczekiwane działanie maszyny, obrażenia lub szkody materialne.
• Urządzenie nie obsługuje PROFIsafe. Nie stosować jako elementu systemu bezpieczeństwa funkcjonalnego wymagającego komunikacji lub funkcji PROFIsafe.
• Urządzenie posiada interfejs PROFINET/Ethernet, obsługuje m.in. komunikację SIMATIC, Open IE, Web Server, OPC UA oraz MODBUS. Dostęp do sieci i interfejsów komunikacyjnych należy ograniczyć do upoważnionych użytkowników.
• W celu ochrony przed nieautoryzowanym dostępem należy stosować dostępne funkcje zabezpieczeń, takie jak ochrona programu, ochrona know-how, ochrona przed kopiowaniem, poziomy ochrony dostępu oraz administracja użytkownikami.
• Nieautoryzowany dostęp przez interfejsy komunikacyjne, HMI, oprogramowanie inżynierskie lub usługi sieciowe może zakłócić sterowanie procesem. System należy podłączać do sieci zakładowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków bezpieczeństwa, np. zapór sieciowych, segmentacji sieci i kontroli dostępu.
