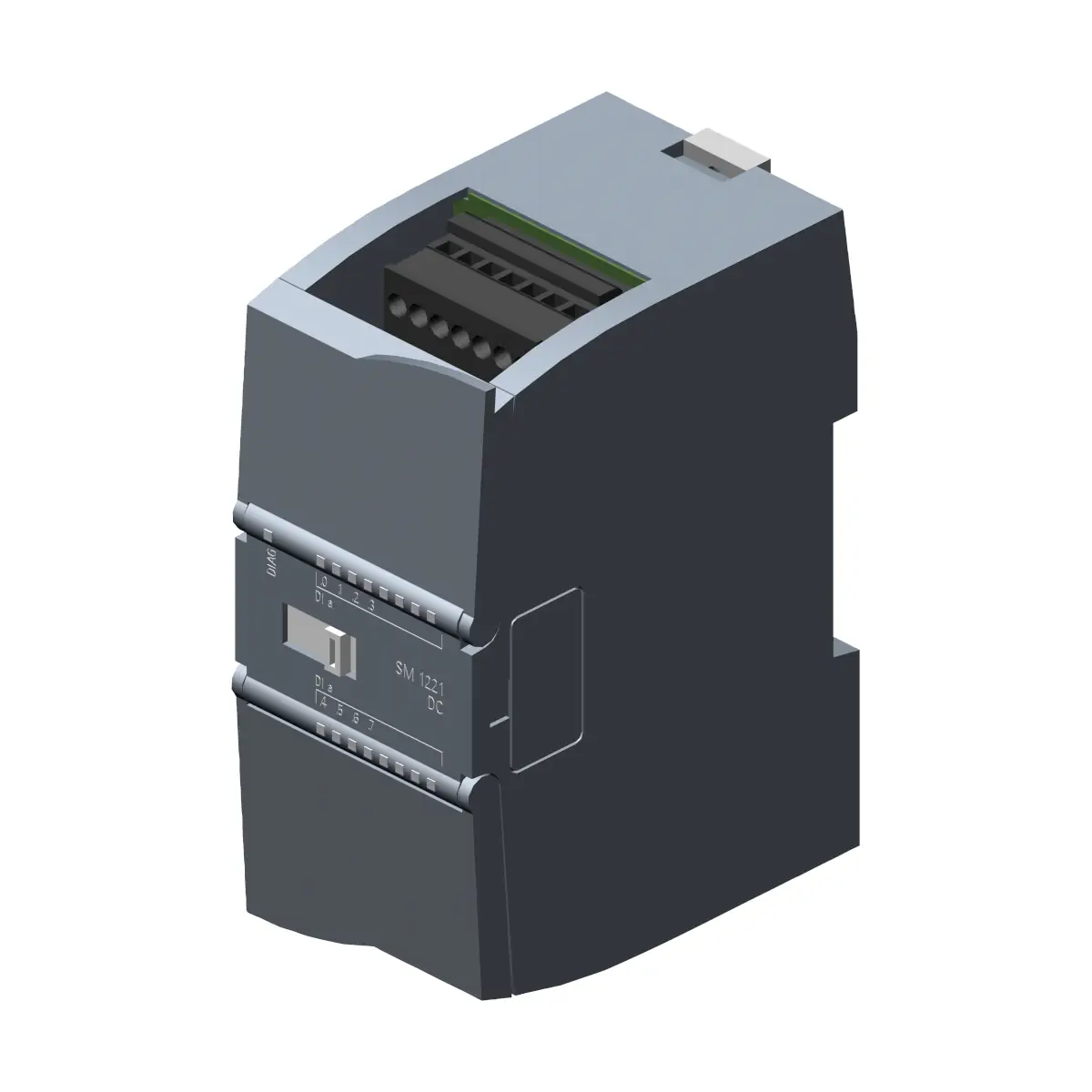

6ES7221-1BF32-0XB0 SIMATIC S7-1200, Moduł wejść cyfrowych, SM1221, 8DI, 24 VDC, Sink/Source

6ES7221-1BF32-0XB0 to moduł wejść cyfrowych Siemens SIMATIC S7-1200 typu SM 1221, wyposażony w 8 wejść DI 24 V DC (konfiguracja Sink/Source). Moduł przeznaczony jest do akwizycji sygnałów dwustanowych 24 V DC i oferuje diagnostykę oraz sygnalizację stanu kanałów za pomocą diod LED, a także separację potencjałów pomiędzy kanałami w grupach po 2.

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7221-1BF32-0XB0
• Seria / typ: SIMATIC S7-1200, SM 1221
• Rodzaj modułu: wejścia cyfrowe
• Liczba wejść: 8 (w grupach po 2)
• Napięcie wejściowe: 24 V DC (wejścia Sink/Source)
• Charakterystyka wejść: zgodna z IEC 61131, typ 1
• Opóźnienie wejścia (filtr): parametryzowane (0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 12,8 ms; wybór w grupach po cztery)
• Diagnostyka: alarm diagnostyczny
• Sygnalizacja: diody LED statusu wejść
• Stopień ochrony: IP20

Zastosowanie

Moduł SM 1221 (6ES7221-1BF32-0XB0) służy do podłączania sygnałów dwustanowych 24 V DC w systemach SIMATIC S7-1200. Obsługuje wszystkie 8 wejść jednocześnie w dopuszczalnych warunkach montażu i temperatury.

Parametry wejść cyfrowych

• Wejścia: 8 DI 24 V DC
• Napięcie znamionowe wejść: 24 V DC
• Poziom sygnału „0”: 5 V DC przy 1 mA
• Poziom sygnału „1”: 15 V DC przy 2,5 mA
• Prąd wejściowy dla „0”: maks. 1 mA (dopuszczalny prąd spoczynkowy)
• Prąd wejściowy dla „1”: min. 2,5 mA; typ. 4 mA
• Pobór prądu z L+ (bez obciążenia): maks. 4 mA na kanał
• Separacja potencjałów: pomiędzy kanałami, w grupach po 2

Zasilanie i straty mocy

• Napięcie zasilania (DC): 24 V
• Dopuszczalny zakres zasilania: 20,4…28,8 V DC
• Pobór prądu z magistrali backplane (5 V DC): maks. 105 mA
• Zasilanie dla nadajników (transmitter power supply): obecne
• Strata mocy (typ.): 1,5 W

Okablowanie

• Maks. długość przewodu ekranowanego: 500 m
• Maks. długość przewodu nieekranowanego: 300 m
• Metoda podłączenia: wymagane złącze czołowe (front connector)

Diagnostyka i sygnalizacja

• Alarm diagnostyczny: tak
• LED: sygnalizacja stanu wejść
• Opóźnienie wejść dla wejść przerwaniowych: parametryzowane

Warunki środowiskowe

• Temperatura pracy: -20…60°C
• Temperatura pracy (montaż pionowy): -20…50°C
• Temperatura składowania/transportu: -40…70°C
• Wilgotność względna (praca, 25°C, bez kondensacji): maks. 95%
• Ciśnienie powietrza (składowanie/transport): 660…1080 hPa
• Swobodny upadek: maks. 0,3 m (5 razy, w opakowaniu produktu)

Dane mechaniczne

• Materiał obudowy (front): tworzywo sztuczne
• Wymiary (S x W x G): 45 x 100 x 75 mm
• Masa: ok. 170 g
• Stopień ochrony: IP20

Normy i dopuszczenia

• CE: tak
• CSA: tak
• UL / cULus: tak
• FM: tak
• RCM: tak
• KC: tak
• Dopuszczenia morskie: tak

Podsumowanie

Siemens 6ES7221-1BF32-0XB0 (SM 1221) to moduł 8 wejść cyfrowych 24 V DC dla systemu SIMATIC S7-1200, oferujący wejścia Sink/Source, separację potencjałów w grupach po 2 kanały, parametryzowane czasy filtracji oraz czytelną diagnostykę i sygnalizację LED — idealny do niezawodnej akwizycji sygnałów dwustanowych w automatyce.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada deklarację środowiskową EPD oraz oznaczenie China RoHS.
• Produkt posiada oznaczenia i dopuszczenia dotyczące zastosowania w obszarach zagrożonych wybuchem, w tym FM oraz CCC-Ex.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest modułem wejść cyfrowych SIMATIC S7-1200 SM 1221 przeznaczonym do pracy w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Urządzenie należy zasilać napięciem DC 24 V w dopuszczalnym zakresie 20,4–28,8 V DC. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Moduł pobiera prąd z magistrali wewnętrznej 5 V DC, maksymalnie 105 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i modułów.
• Moduł może zasilać nadajniki/czujniki z napięcia obciążenia L+. Maksymalny pobór prądu z L+ bez obciążenia wynosi 4 mA na kanał. Podłączenie czujników należy wykonać zgodnie z dokumentacją producenta oraz dopuszczalnymi parametrami zasilania.
• Stopień ochrony urządzenia: IP20. Produkt należy montować w obudowie, szafie sterowniczej lub rozdzielnicy zapewniającej ochronę przed dotykiem, wilgocią, wodą, kondensacją, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie modułu oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Należy upewnić się, że wszystkie części instalacji zasilane zewnętrznie są również odłączone od zasilania. Nawet po odłączeniu głównego zasilania instalacji części zasilane zewnętrznie mogą pozostawać pod napięciem.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków lub innych elementów produkt należy wycofać z użytkowania.
• Moduł posiada 8 wejść cyfrowych 24 V DC typu Sink/Source w grupach po 2. Podłączenia wejść należy wykonywać wyłącznie zgodnie z parametrami technicznymi urządzenia.
• Dla wejść cyfrowych sygnał „0” odpowiada 5 V DC przy 1 mA, a sygnał „1” 15 V DC przy 2,5 mA. Nieprawidłowe napięcia wejściowe mogą powodować błędne działanie modułu lub uszkodzenie instalacji.
• Wejścia cyfrowe są zgodne z charakterystyką IEC 61131 typ 1. Przy doborze czujników i elementów sygnałowych należy uwzględnić wymagany poziom napięcia oraz prąd wejściowy.
• Czas opóźnienia wejść standardowych jest parametryzowany w grupach po cztery i może wynosić 0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms lub 12,8 ms. Nieprawidłowa konfiguracja czasu filtracji może powodować błędne rozpoznawanie sygnałów wejściowych.
• Przewody wejściowe mogą mieć długość do 500 m dla przewodów ekranowanych i do 300 m dla przewodów nieekranowanych. Dla instalacji narażonych na zakłócenia należy stosować odpowiednie ekranowanie i prowadzenie przewodów.
• Przewody sygnałowe niskonapięciowe należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia lub nieoczekiwane działanie systemu.
• Moduł wymaga zastosowania przedniego złącza przyłączeniowego. Podłączenia należy wykonać zgodnie z oznaczeniami zacisków i dokumentacją producenta.
• Urządzenie posiada izolację potencjałów wejść cyfrowych w grupach po 2. Nie należy przekraczać dopuszczalnych parametrów elektrycznych obwodów wejściowych.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• Dopuszczalna zmiana temperatury wynosi 3°C/min w zakresie od 5°C do 55°C. Nie narażać urządzenia na warunki środowiskowe przekraczające parametry podane przez producenta.
• Moduł jest wyposażony w diody LED sygnalizujące status wejść oraz obsługuje alarm diagnostyczny. Brak prawidłowej sygnalizacji lub alarm diagnostyczny wymaga sprawdzenia instalacji przez wykwalifikowany personel.
• Produkt jest przeznaczony do pracy w sektorze przemysłowym. Zastosowanie w innym otoczeniu wymaga sprawdzenia, czy spełnione są wymagane warunki pracy i kompatybilności elektromagnetycznej.
• Czyszczenie wykonywać wyłącznie po odłączeniu wszystkich napięć zasilających. Do czyszczenia stosować suche antystatyczne ściereczki ESD i przestrzegać zasad bezpieczeństwa przy pracy przy instalacjach elektrycznych.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Przed oddaniem do użytkowania należy sprawdzić poprawność podłączenia zasilania, wejść, konfiguracji parametrów wejściowych oraz działania sygnałów wejściowych.
• Moduł może przekazywać sygnały sterujące i diagnostyczne do systemu automatyki. Błędne okablowanie, nieprawidłowa konfiguracja lub przekroczenie parametrów wejść może spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe lub segmentacja sieci.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.

Pliki do pobrania:
6ES7221-1BF32-0XB0 Karta katalogowa
