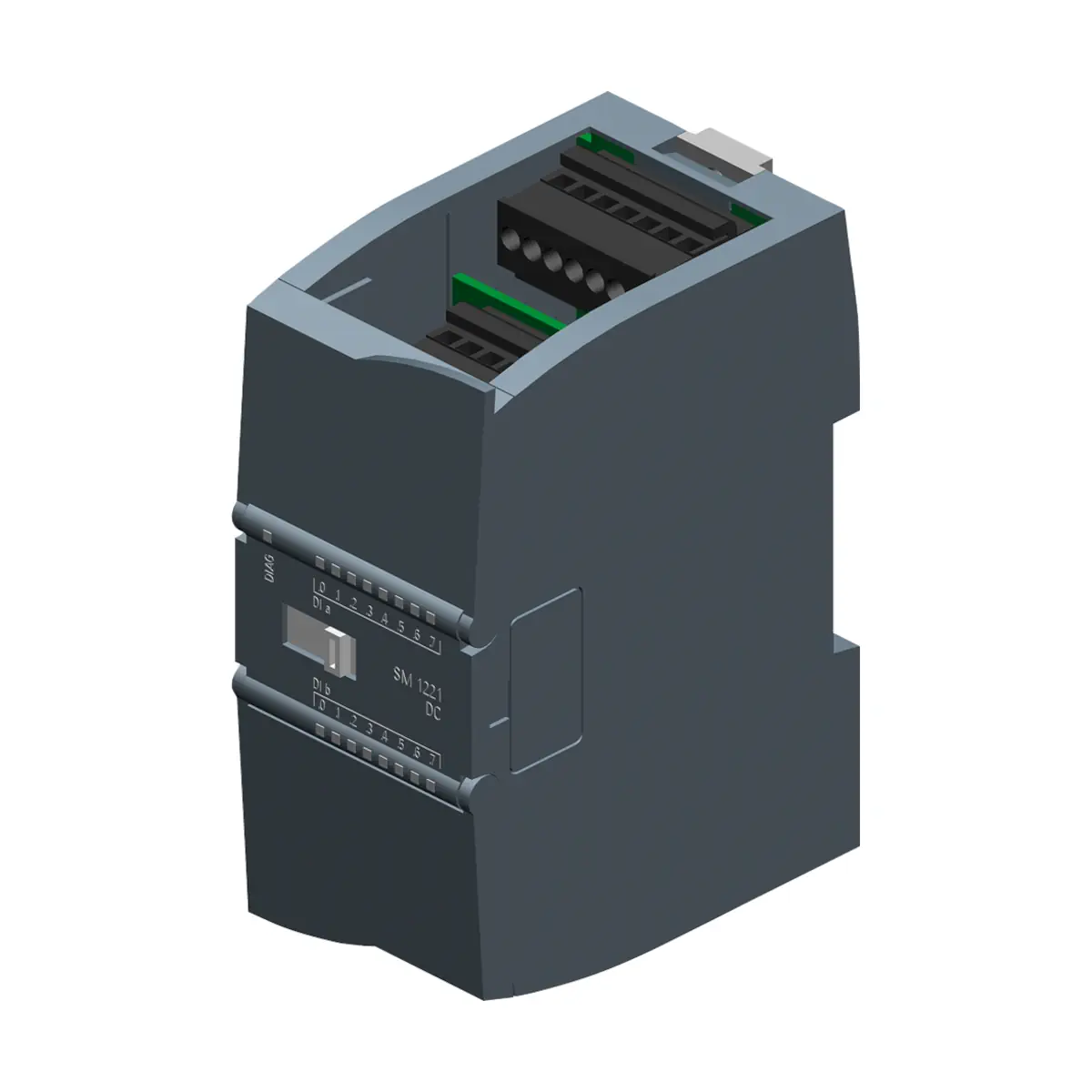

6ES7221-1BH32-0XB0 – SIMATIC S7-1200, Wejść cyfrowych SM 1221, 16 DI, 24V DC

6ES7221-1BH32-0XB0 to moduł wejść cyfrowych SIMATIC S7-1200 typu SM 1221 z 16 wejściami DI 24 V DC (w wykonaniu Sink/Source). Moduł pracuje z charakterystyką wejść zgodną z IEC 61131 (typ 1), oferuje diagnostykę oraz diody LED stanu wejść, a także umożliwia parametryzację opóźnienia wejściowego w grupach po 4 kanały.

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7221-1BH32-0XB0
• Seria / system: SIMATIC S7-1200
• Typ modułu: SM 1221, wejścia cyfrowe (DI)
• Liczba wejść: 16 (w grupach po 4)
• Napięcie znamionowe wejść: 24 V DC
• Wykonanie wejść: Sink/Source
• Charakterystyka wg IEC 61131: typ 1
• Diagnostyka: alarm diagnostyczny
• Sygnalizacja: LED statusu wejść
• Separacja potencjałów wejść: pomiędzy kanałami w grupach po 4
• Stopień ochrony: IP20
• Wymagane złącze frontowe: tak

Zastosowanie

Moduł 6ES7221-1BH32-0XB0 służy do akwizycji sygnałów binarnych 24 V DC w systemie SIMATIC S7-1200. Dzięki podziałowi na grupy oraz separacji potencjałów (w grupach po 4 wejścia) ułatwia porządkowanie sygnałów w typowych aplikacjach automatyki.

Wejścia cyfrowe – parametry sygnału

• Napięcie zasilania (DC): 24 V
• Dopuszczalny zakres zasilania (DC): 20,4…28,8 V
• Napięcie dla sygnału „0”: 5 V DC przy 1 mA
• Napięcie dla sygnału „1”: 15 V DC przy 2,5 mA
• Prąd wejściowy dla „0” (maks. prąd spoczynkowy): 1 mA
• Prąd wejściowy dla „1” (min.): 2,5 mA
• Prąd wejściowy dla „1” (typ.): 4 mA

Opóźnienie wejściowe (filtr)

• Dla standardowych wejść: parametryzowane; 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 12,8 ms (wybór w grupach po 4)
• Dla wejść przerwaniowych: parametryzowane

Okablowanie

• Maks. długość przewodu ekranowanego: 500 m
• Maks. długość przewodu nieekranowanego: 300 m

Zasilanie i pobór

• Napięcie znamionowe (DC): 24 V
• Pobór prądu z magistrali (backplane bus) 5 V DC: maks. 130 mA
• Pobór prądu z L+ (bez obciążenia): maks. 4 mA na kanał
• Zasilanie nadajników: obecne
• Straty mocy (typ.): 2,5 W

Warunki środowiskowe

• Temperatura otoczenia (praca): -20…60°C
• Dopuszczalna zmiana temperatury: 5…55°C, 3°C/min
• Temperatura (magazyn / transport): -40…70°C
• Wilgotność względna: do 95% (przy 25°C, bez kondensacji)
• Ciśnienie powietrza wg IEC 60068-2-13 (magazyn / transport): 660…1080 hPa
• Odporność na swobodny upadek (w opakowaniu): 0,3 m, pięć razy

Wymiary i wykonanie

• Wymiary (S x W x G): 45 x 100 x 75 mm
• Masa: ok. 210 g
• Materiał obudowy (front): tworzywo

Normy, dopuszczenia

• CE: tak
• CSA: tak
• UL: tak
• cULus: tak
• FM: tak
• RCM (dawniej C-TICK): tak
• KC: tak
• Marine approval: tak

Ślad środowiskowy (EPD)

• Deklaracja środowiskowa produktu (EPD): tak
• GWP (łącznie): 123 kg CO2 eq
• GWP (produkcja): 12,1 kg CO2 eq
• GWP (eksploatacja): 111 kg CO2 eq
• GWP (po zakończeniu cyklu życia): -0,434 kg CO2 eq

Podsumowanie

Siemens 6ES7221-1BH32-0XB0 (SM 1221) to moduł 16 wejść cyfrowych 24 V DC dla SIMATIC S7-1200, zapewniający zgodność z IEC 61131 typ 1, diagnostykę (alarm) i czytelną sygnalizację LED. Parametryzowane opóźnienia wejść oraz dopuszczalne długości przewodów (do 500 m ekranowany) ułatwiają stabilną pracę w typowych instalacjach automatyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada deklarację środowiskową EPD.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest modułem wejść cyfrowych SIMATIC S7-1200 SM 1221 przeznaczonym do pracy w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Urządzenie należy zasilać napięciem DC 24 V w dopuszczalnym zakresie 20,4–28,8 V DC. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Moduł pobiera prąd z magistrali wewnętrznej 5 V DC, maksymalnie 130 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i modułów.
• Stopień ochrony urządzenia: IP20. Produkt należy montować w obudowie, szafie sterowniczej lub rozdzielnicy zapewniającej ochronę przed dotykiem, wilgocią, wodą, kondensacją, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie modułu oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków lub innych elementów produkt należy wycofać z użytkowania.
• Moduł posiada 16 wejść cyfrowych 24 V DC typu Sink/Source w grupach po 4. Podłączenia wejść należy wykonywać wyłącznie zgodnie z parametrami technicznymi urządzenia.
• Dla wejść cyfrowych sygnał „0” odpowiada 5 V DC przy 1 mA, a sygnał „1” 15 V DC przy 2,5 mA. Nieprawidłowe napięcia wejściowe mogą powodować błędne działanie modułu lub uszkodzenie instalacji.
• Wejścia cyfrowe są zgodne z charakterystyką IEC 61131 typ 1. Przy doborze czujników i elementów sygnałowych należy uwzględnić wymagany poziom napięcia oraz prąd wejściowy.
• Moduł zapewnia zasilanie nadajników/czujników. Podłączenie czujników należy wykonać zgodnie z dokumentacją producenta oraz dopuszczalnymi parametrami zasilania.
• Przewody wejściowe mogą mieć długość do 500 m dla przewodów ekranowanych i do 300 m dla przewodów nieekranowanych. Dla instalacji narażonych na zakłócenia należy stosować odpowiednie ekranowanie i prowadzenie przewodów.
• Przewody sygnałowe niskonapięciowe należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia lub nieoczekiwane działanie systemu.
• Moduł wymaga zastosowania przedniego złącza przyłączeniowego. Podłączenia należy wykonać zgodnie z oznaczeniami zacisków i dokumentacją producenta.
• Urządzenie posiada izolację potencjałów wejść cyfrowych w grupach po 4. Nie należy przekraczać dopuszczalnych parametrów elektrycznych obwodów wejściowych.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• Moduł jest wyposażony w diody LED sygnalizujące status wejść oraz obsługuje alarm diagnostyczny. Brak prawidłowej sygnalizacji lub alarm diagnostyczny wymaga sprawdzenia instalacji przez wykwalifikowany personel.
• Przed oddaniem do użytkowania należy sprawdzić poprawność podłączenia zasilania, wejść, konfiguracji oraz działania sygnałów wejściowych.
• Moduł może przekazywać sygnały sterujące i diagnostyczne do systemu automatyki. Błędne okablowanie, nieprawidłowa konfiguracja lub przekroczenie parametrów wejść może spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.
