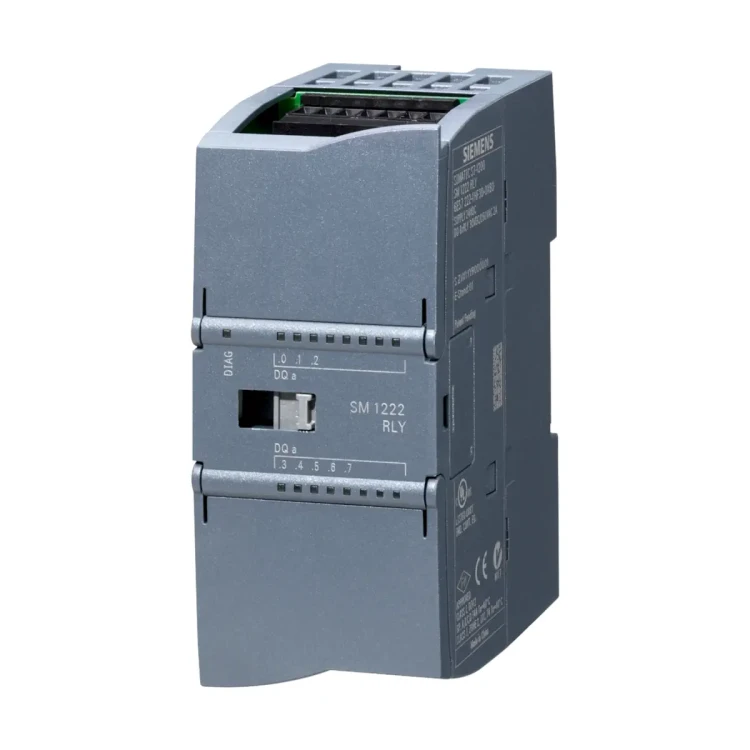

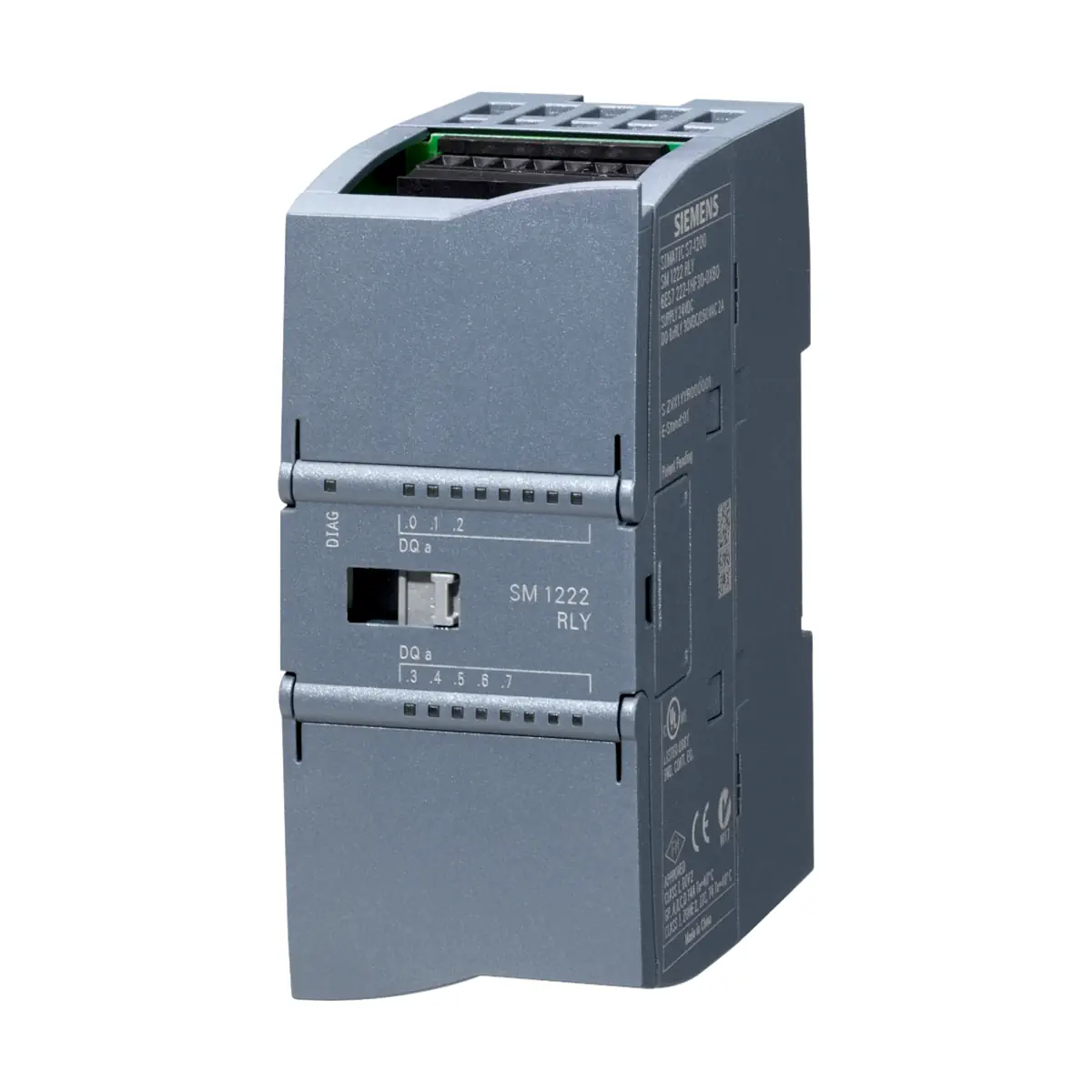

6ES7222-1HF32-0XB0 – SIMATIC S7-1200, Moduł wyjść przekaźnikowych SM 1222, 8 DO, relay 2 A

6ES7222-1HF32-0XB0 to moduł wyjść cyfrowych SIMATIC S7-1200 SM 1222 typu DQ 8x przekaźnik/2 A. Oferuje 8 wyjść przekaźnikowych (zgrupowanych po 2 kanały) do przełączania obciążeń AC i DC w aplikacjach automatyki. Moduł posiada diagnostykę (alarm diagnostyczny) oraz diody LED stanu wyjść, a separacja potencjałów obejmuje m.in. izolację między kanałami oraz izolację między kanałami a magistralą backplane.

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7222-1HF32-0XB0
• Rodzina / typ: SIMATIC S7-1200, SM 1222
• Wykonanie: Digital output, DQ 8x relay/2 A
• Liczba wyjść cyfrowych: 8 (w grupach po 2)
• Typ wyjść: przekaźnikowe
• Sygnalizacja: LED dla stanu wyjść
• Diagnostyka: alarm diagnostyczny
• Stopień ochrony: IP20

Zastosowanie

Moduł SM 1222 (6ES7222-1HF32-0XB0) służy do rozbudowy sterowników SIMATIC S7-1200 o przekaźnikowe wyjścia cyfrowe. Dzięki przekaźnikom umożliwia przełączanie obciążeń w zakresie napięć znamionowych DC i AC (zgodnie z parametrami wyjść).

Wyjścia przekaźnikowe – parametry przełączania

• Maks. prąd wyjścia (dla „1”): 2 A
• Zdolność łączeniowa (obciążenie rezystancyjne): maks. 2 A
• Zdolność łączeniowa (obciążenie indukcyjne): maks. 2 A
• Obciążenie lampowe: maks. 30 W (DC), 200 W (AC)
• Napięcie wyjściowe znamionowe (DC): 5 V DC do 30 V DC
• Napięcie wyjściowe znamionowe (AC): 5 V AC do 250 V AC
• Opóźnienie wyjścia (obciążenie rezystancyjne): 0→1 maks. 10 ms, 1→0 maks. 10 ms
• Suma prądów wyjść (na grupę, montaż poziomy): do 50°C maks. 10 A
• Zabezpieczenie zwarciowe: brak (wymagane zewnętrzne)

Zasilanie i pobór

• Dopuszczalny zakres napięcia zasilania (DC): 20,4 V … 28,8 V
• Prąd z magistrali backplane (5 V DC): maks. 120 mA
• Pobór z L+ (cewka przekaźnika): maks. 11 mA / cewkę przekaźnika
• Napięcie znamionowe zasilania cewki przekaźnika L+ (DC): 24 V
• Straty mocy (typowo): 4,5 W

Separacja potencjałów i dopuszczalne różnice potencjałów

• Separacja potencjałów wyjść cyfrowych: między kanałami (przekaźniki)
• Separacja między kanałami: w grupach po 2
• Separacja między kanałami a backplane bus: 1 500 V AC przez 1 minutę
• Dopuszczalna różnica potencjałów między różnymi obwodami: 750 V AC przez 1 minutę

Okablowanie

• Maks. długość przewodu (ekranowany): 500 m
• Maks. długość przewodu (nieekranowany): 150 m
• Wymagane złącze frontowe: tak

Warunki środowiskowe

• Temperatura pracy: -20°C … 60°C
• Temperatura pracy (montaż poziomy): -20°C … 60°C
• Temperatura pracy (montaż pionowy): -20°C … 50°C
• Temperatura składowania/transportu: -40°C … 70°C
• Wilgotność względna (praca, 25°C, bez kondensacji): maks. 95%
• Ciśnienie powietrza (składowanie/transport, wg IEC 60068-2-13): 660 … 1 080 hPa
• Swobodny upadek: 0,3 m (5 razy, w opakowaniu produktu)
• Dopuszczalna zmiana temperatury: 5°C do 55°C, 3°C/min

Dane mechaniczne

• Materiał obudowy (przód): tworzywo sztuczne
• Wymiary (S x W x G): 45 mm x 100 mm x 75 mm
• Masa: ok. 190 g

Trwałość styków przekaźnika

• Maks. liczba cykli (mechanicznie): 10 milionów
• Maks. liczba cykli (przy napięciu znamionowym obciążenia): 100 000

Normy i dopuszczenia

• CE: tak
• CSA: tak
• UL: tak
• cULus: tak
• FM: tak
• RCM (dawniej C-TICK): tak
• KC: tak
• Dopuszczenie morskie: tak

Podsumowanie

Siemens 6ES7222-1HF32-0XB0 (SM 1222, DQ 8x relay/2 A) to kompaktowy moduł wyjść przekaźnikowych dla SIMATIC S7-1200, oferujący 8 kanałów (po 2 w grupie) o zdolności łączeniowej do 2 A oraz obsługę obciążeń AC do 250 V i DC do 30 V. Diagnostyka, diody LED stanu, separacja potencjałów oraz wymagane złącze frontowe czynią go praktycznym wyborem do rozbudowy wyjść w systemach automatyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada deklarację środowiskową EPD.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest modułem wyjść przekaźnikowych SIMATIC S7-1200 SM 1222 przeznaczonym do pracy w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Urządzenie należy zasilać napięciem DC 24 V w dopuszczalnym zakresie 20,4–28,8 V DC. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Moduł pobiera prąd z magistrali wewnętrznej 5 V DC, maksymalnie 120 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i modułów.
• Stopień ochrony urządzenia: IP20. Produkt należy montować w obudowie, szafie sterowniczej lub rozdzielnicy zapewniającej ochronę przed dotykiem, wilgocią, wodą, kondensacją, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie modułu oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków lub innych elementów produkt należy wycofać z użytkowania.
• Moduł posiada 8 wyjść przekaźnikowych 2 A w grupach po 2. Podłączenia wyjść i obciążeń należy wykonywać wyłącznie zgodnie z parametrami technicznymi urządzenia.
• Nie przekraczać dopuszczalnej obciążalności wyjść przekaźnikowych: maksymalnie 2 A dla obciążenia rezystancyjnego i indukcyjnego oraz maksymalnie 30 W dla obciążenia lampowego DC lub 200 W dla obciążenia lampowego AC.
• Wyjścia przekaźnikowe mogą przełączać napięcia w zakresie 5–30 V DC lub 5–250 V AC. Podłączenie obciążeń należy wykonać zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Wyjścia cyfrowe nie posiadają wbudowanej ochrony zwarciowej. Odpowiednie zabezpieczenie przeciwzwarciowe należy zapewnić zewnętrznie.
• Przy sterowaniu obciążeniami indukcyjnymi należy stosować odpowiednie układy gaszące lub elementy ochronne zgodnie z wytycznymi producenta, aby ograniczyć przepięcia i zakłócenia.
• Nie przekraczać dopuszczalnego prądu całkowitego wyjść w grupie. Dla montażu poziomego do 50°C maksymalny prąd całkowity na grupę wynosi 10 A.
• Przewody wyjściowe mogą mieć długość do 500 m dla przewodów ekranowanych i do 150 m dla przewodów nieekranowanych.
• Przewody sygnałowe i sterujące należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia lub nieoczekiwane działanie systemu.
• Moduł wymaga zastosowania przedniego złącza przyłączeniowego. Podłączenia należy wykonać zgodnie z oznaczeniami zacisków i dokumentacją producenta.
• Urządzenie posiada izolację potencjałów wyjść przekaźnikowych w grupach po 2 oraz izolację między wyjściami a magistralą wewnętrzną. Nie należy przekraczać dopuszczalnej różnicy potencjałów między obwodami.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• Moduł jest wyposażony w diody LED sygnalizujące status wyjść oraz obsługuje alarm diagnostyczny. Brak prawidłowej sygnalizacji lub alarm diagnostyczny wymaga sprawdzenia instalacji przez wykwalifikowany personel.
• Przed oddaniem do użytkowania należy sprawdzić poprawność podłączenia zasilania, wyjść, zabezpieczeń zewnętrznych oraz działania sterowanych urządzeń.
• Moduł może sterować urządzeniami wykonawczymi w systemach automatyki. Błędne okablowanie, nieprawidłowa konfiguracja lub przekroczenie parametrów wyjść może spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.
