6ES7222-1HH32-0XB0 – SIMATIC S7-1200, Moduł wyjść przekaźnikowych SM 1222, 16 DO, relay 2 A

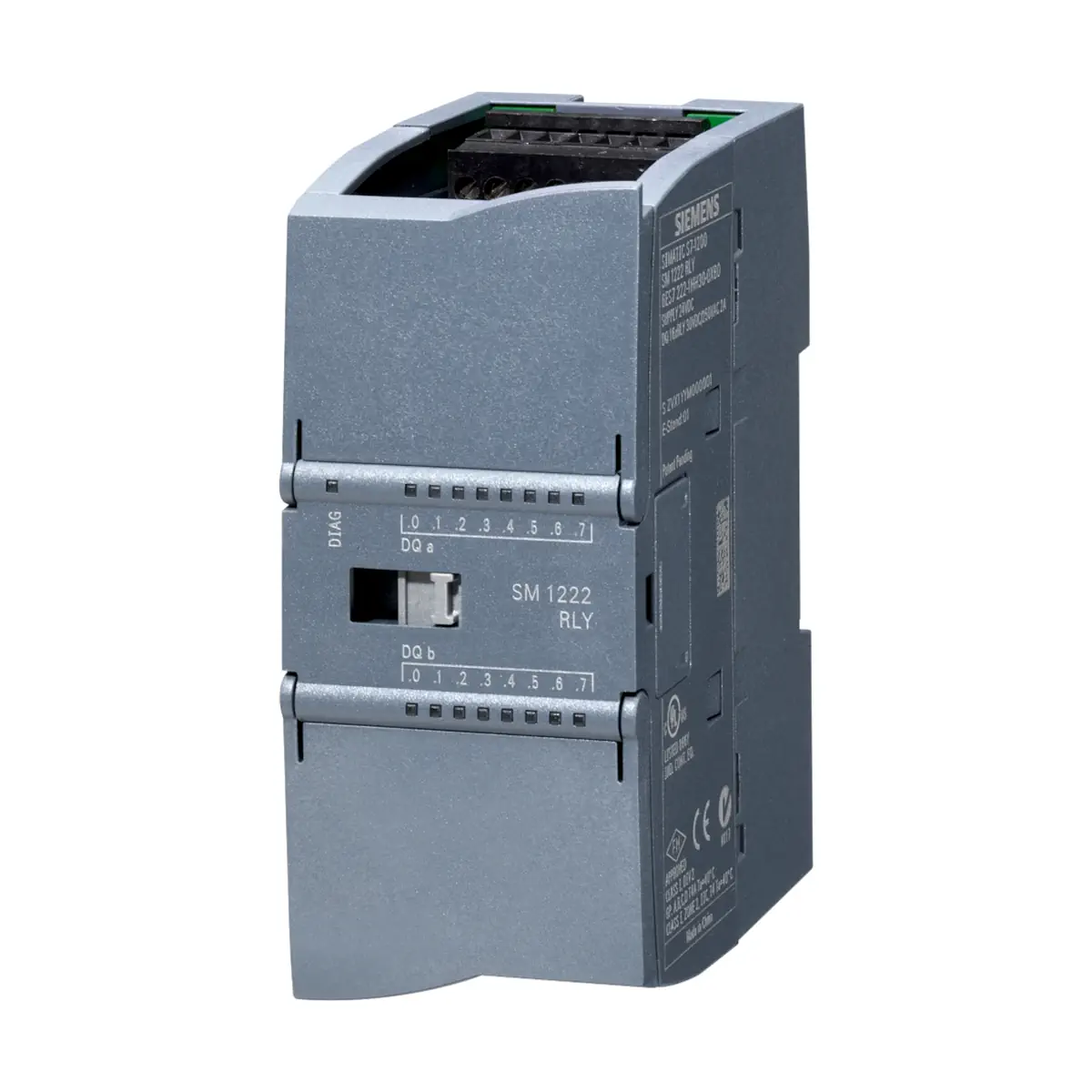

6ES7222-1HH32-0XB0 to moduł wyjść cyfrowych SIMATIC S7-1200 typu SM 1222 z 16 wyjściami przekaźnikowymi (16 DO) o obciążalności 2 A. Moduł zapewnia przełączanie obciążeń w szerokim zakresie napięć (5…30 V DC oraz 5…250 V AC), posiada diagnostyczny alarm oraz diody LED sygnalizujące stan wyjść. Ze względu na brak wbudowanej ochrony zwarciowej, zabezpieczenie należy zapewnić zewnętrznie.

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7222-1HH32-0XB0
• Rodzina/seria: SIMATIC S7-1200
• Typ modułu: SM 1222, DQ 16x relay/2 A
• Liczba wyjść: 16 (wyjścia przekaźnikowe)
• Maks. prąd na wyjście (obciążenie rezystancyjne): 2 A
• Napięcie przełączane: 5…30 V DC oraz 5…250 V AC
• Diagnostyka: diagnostyczny alarm, LED statusu wyjść
• Stopień ochrony: IP20

Wyjścia przekaźnikowe – parametry przełączania

• Typ wyjść: przekaźnikowe
• Liczba wyjść cyfrowych: 16
• Wyjścia (grupowanie): w grupach po 1
• Prąd wyjściowy dla sygnału “1” (wartość znamionowa): 2 A
• Zdolność łączeniowa (obciążenie rezystancyjne): maks. 2 A
• Zdolność łączeniowa (obciążenie indukcyjne): maks. 2 A
• Zdolność łączeniowa (obciążenie lampowe): maks. 30 W (DC), 200 W (AC)
• Opóźnienie wyjścia (obciążenie rezystancyjne): 0→1 maks. 10 ms, 1→0 maks. 10 ms
• Ochrona zwarciowa: brak (wymagana zewnętrzna)
• Całkowity prąd wyjść (na grupę), montaż poziomy do 50°C: maks. 10 A

Zasilanie i pobór

• Dopuszczalny zakres napięcia zasilania (DC): 20,4…28,8 V
• Znamionowe napięcie zasilania cewki przekaźnika L+ (DC): 24 V
• Prąd z magistrali backplane (5 V DC): maks. 135 mA
• Pobór z L+ (na cewkę przekaźnika): maks. 11 mA
• Straty mocy (typowo): 8,5 W

Diagnostyka i separacja galwaniczna

• Alarm diagnostyczny: tak
• Diody LED: sygnalizacja statusu wyjść
• Separacja potencjałów wyjść cyfrowych: między kanałami (przekaźniki)
• Separacja między kanałami: w grupach po 4
• Separacja między kanałami a magistralą backplane: 1 500 V AC przez 1 minutę
• Dopuszczalna różnica potencjałów między różnymi obwodami: 750 V AC przez 1 minutę

Okablowanie

• Wymagane złącze czołowe (front connector): tak
• Maks. długość przewodu ekranowanego: 500 m
• Maks. długość przewodu nieekranowanego: 150 m

Warunki środowiskowe

• Temperatura pracy: -20…60°C
• Ograniczenie przy 60°C: 8 jednocześnie aktywnych wyjść (bez sąsiednich punktów) przy 60°C (montaż poziomy) lub 50°C (montaż pionowy); 16 aktywnych przy 55°C (poziomy) lub 45°C (pionowy)
• Temperatura pracy (montaż poziomy): -20…60°C
• Temperatura pracy (montaż pionowy): -20…50°C
• Dopuszczalna zmiana temperatury: 5°C…55°C, 3°C/min
• Temperatura składowania/transportu: -40…70°C
• Wilgotność względna (praca, 25°C, bez kondensacji): maks. 95%
• Ciśnienie (składowanie/transport, IEC 60068-2-13): 660…1 080 hPa
• Odporność na swobodny upadek: 0,3 m (5 razy, w opakowaniu produktu)

Normy i dopuszczenia

• CE: tak
• CSA: tak
• UL: tak
• cULus: tak
• FM: tak
• RCM (dawniej C-TICK): tak
• KC: tak
• Dopuszczenie morskie: tak

Trwałość styków (cykle łączeniowe)

• Maks. liczba cykli (mechanicznie): 10 milionów
• Maks. liczba cykli przy znamionowym napięciu obciążenia: 100 000

Wymiary i wykonanie

• Wymiary (S x W x G): 45 x 100 x 75 mm
• Masa: ok. 260 g
• Materiał obudowy (front): tworzywo sztuczne
• Stopień ochrony: IP20

Podsumowanie

Siemens 6ES7222-1HH32-0XB0 (SM 1222) to moduł 16 przekaźnikowych wyjść cyfrowych do systemu SIMATIC S7-1200, umożliwiający przełączanie obciążeń do 2 A w zakresie 5…30 V DC oraz 5…250 V AC. Wbudowana diagnostyka (alarm i LED), separacja potencjałów oraz szerokie dopuszczalne warunki pracy czynią go praktycznym wyborem do aplikacji automatyki, z zastrzeżeniem konieczności zastosowania zewnętrznej ochrony zwarciowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada deklarację środowiskową EPD.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest modułem wyjść przekaźnikowych SIMATIC S7-1200 SM 1222 przeznaczonym do pracy w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Urządzenie należy zasilać napięciem DC 24 V w dopuszczalnym zakresie 20,4–28,8 V DC. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Moduł pobiera prąd z magistrali wewnętrznej 5 V DC, maksymalnie 135 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i modułów.
• Stopień ochrony urządzenia: IP20. Produkt należy montować w obudowie, szafie sterowniczej lub rozdzielnicy zapewniającej ochronę przed dotykiem, wilgocią, wodą, kondensacją, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie modułu oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków lub innych elementów produkt należy wycofać z użytkowania.
• Moduł posiada 16 wyjść przekaźnikowych 2 A. Podłączenia wyjść i obciążeń należy wykonywać wyłącznie zgodnie z parametrami technicznymi urządzenia.
• Nie przekraczać dopuszczalnej obciążalności wyjść przekaźnikowych: maksymalnie 2 A dla obciążenia rezystancyjnego i indukcyjnego oraz maksymalnie 30 W dla obciążenia lampowego DC lub 200 W dla obciążenia lampowego AC.
• Wyjścia przekaźnikowe mogą przełączać napięcia w zakresie 5–30 V DC lub 5–250 V AC. Podłączenie obciążeń należy wykonać zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Wyjścia cyfrowe nie posiadają wbudowanej ochrony zwarciowej. Odpowiednie zabezpieczenie przeciwzwarciowe należy zapewnić zewnętrznie.
• Przy sterowaniu obciążeniami indukcyjnymi należy stosować odpowiednie układy gaszące lub elementy ochronne zgodnie z wytycznymi producenta, aby ograniczyć przepięcia i zakłócenia.
• Nie przekraczać dopuszczalnego prądu całkowitego wyjść w grupie. Dla montażu poziomego do 50°C maksymalny prąd całkowity na grupę wynosi 10 A.
• Przy wysokiej temperaturze pracy należy uwzględnić ograniczenia liczby jednocześnie aktywnych wyjść: 8 wyjść bez sąsiednich punktów przy 60°C w montażu poziomym lub 50°C w montażu pionowym, albo 16 wyjść przy 55°C w montażu poziomym lub 45°C w montażu pionowym.
• Przewody wyjściowe mogą mieć długość do 500 m dla przewodów ekranowanych i do 150 m dla przewodów nieekranowanych.
• Przewody sygnałowe i sterujące należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia lub nieoczekiwane działanie systemu.
• Moduł wymaga zastosowania przedniego złącza przyłączeniowego. Podłączenia należy wykonać zgodnie z oznaczeniami zacisków i dokumentacją producenta.
• Urządzenie posiada izolację potencjałów wyjść przekaźnikowych w grupach po 4 oraz izolację między wyjściami a magistralą wewnętrzną. Nie należy przekraczać dopuszczalnej różnicy potencjałów między obwodami.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• Moduł jest wyposażony w diody LED sygnalizujące status wyjść oraz obsługuje alarm diagnostyczny. Brak prawidłowej sygnalizacji lub alarm diagnostyczny wymaga sprawdzenia instalacji przez wykwalifikowany personel.
• Przed oddaniem do użytkowania należy sprawdzić poprawność podłączenia zasilania, wyjść, zabezpieczeń zewnętrznych oraz działania sterowanych urządzeń.
• Moduł może sterować urządzeniami wykonawczymi w systemach automatyki. Błędne okablowanie, nieprawidłowa konfiguracja lub przekroczenie parametrów wyjść może spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.
