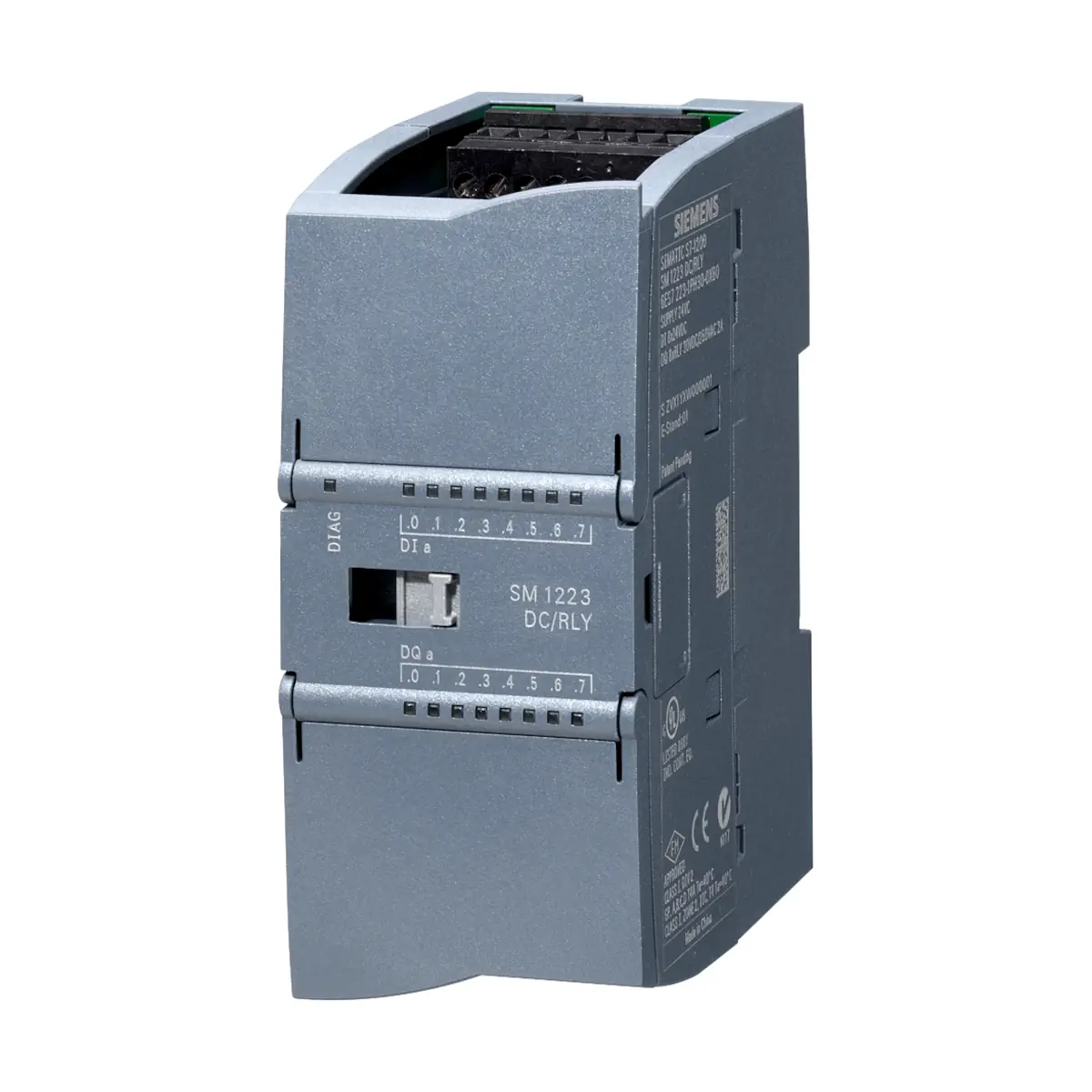

6ES7223-1PH32-0XB0 – SIMATIC S7-1200, Moduł cyfrowych wejść/wyjść SM 1223, 8 DI/8 DO, 8 DI 24 V DC, Sink/Source, 8 DO, relay 2 A

6ES7223-1PH32-0XB0 to moduł rozszerzeń wejść/wyjść cyfrowych SIMATIC S7-1200 typu SM 1223, łączący w jednej obudowie 8 wejść DI 24 V DC (Sink/Source) oraz 8 wyjść DO przekaźnikowych 2 A. Moduł przeznaczony jest do rozbudowy sterowników S7-1200 o dodatkowe kanały sygnałowe i przełączanie obciążeń przez styki przekaźników w zakresie 5…30 V DC lub 5…250 V AC.

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7223-1PH32-0XB0
• Seria / typ: SIMATIC S7-1200, SM 1223 (DI 8x24 V DC, DQ 8x relay)
• Wejścia cyfrowe: 8 × DI 24 V DC (Sink/Source), w grupach po 2
• Charakterystyka wejść: zgodnie z IEC 61131, typ 1
• Wyjścia cyfrowe: 8 × DO przekaźnikowe, w grupach po 2
• Obciążalność wyjść (rezystancyjne): max. 2 A
• Obciążenie lampowe: max. 30 W (DC) / 200 W (AC)
• Diagnostyka: alarm diagnostyczny, diody LED stanu wejść i wyjść
• Separacja potencjałów: wejścia i wyjścia (w grupach po 2); między kanałami a magistralą backplane 1500 V AC / 1 min
• Stopień ochrony: IP20
• Wymiary (S × W × G): 45 × 100 × 75 mm
• Masa: ok. 230 g

Zastosowanie

Moduł 6ES7223-1PH32-0XB0 służy do rozbudowy systemu S7-1200 o dodatkowe:

• wejścia 24 V DC do podłączania sygnałów binarnych z czujników i styków,
• wyjścia przekaźnikowe do przełączania obciążeń AC lub DC w podanych zakresach napięć.

Moduł zapewnia zasilanie nadajników (transmitterów) oraz separację potencjałów kanałów (w grupach), co ułatwia integrację sygnałów i obciążeń w obrębie jednej stacji.

Funkcje i działanie

Wejścia DI 24 V DC

• Liczba wejść: 8 (w grupach po 2)
• Poziomy sygnałów: „0” 5 V DC przy 1 mA, „1” 15 V DC przy 2,5 mA
• Prąd wejścia: dla „0” max. 1 mA; dla „1” min. 2,5 mA, typ. 4 mA
• Opóźnienie wejść (standard): parametryzowane 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 12,8 ms (wybierane w grupach po cztery)
• Opóźnienie wejść przerwaniowych: parametryzowane
• Maks. długość przewodów: ekranowane 500 m, nieekranowane 300 m

Wyjścia DO przekaźnikowe

• Liczba wyjść: 8 (w grupach po 2)
• Rodzaj wyjść: przekaźnikowe
• Napięcie przełączane: 5…30 V DC lub 5…250 V AC
• Prąd wyjścia (sygnał „1”): 2 A (wartość znamionowa i maksymalna)
• Zdolność łączeniowa: obciążenie rezystancyjne max. 2 A, indukcyjne max. 2 A
• Opóźnienie wyjść (obciążenie rezystancyjne): „0→1” max. 10 ms, „1→0” max. 10 ms
• Zabezpieczenie zwarciowe: brak (wymagane zewnętrzne)
• Maks. długość przewodów: ekranowane 500 m, nieekranowane 150 m

Trwałość przekaźników

• Liczba cykli (mechanicznie): max. 10 milionów
• Liczba cykli przy napięciu znamionowym obciążenia: 100 000
• Napięcie zasilania cewki przekaźnika L+: 24 V DC

Diagnostyka i sygnalizacja

• Alarm diagnostyczny: tak
• Diody LED: sygnalizacja stanu wejść oraz stanu wyjść

Podłączenie elektryczne i okablowanie

• Napięcie zasilania (DC): 24 V (zakres dopuszczalny 20,4…28,8 V)
• Pobór prądu z magistrali backplane (5 V DC): max. 145 mA
• Pobór z L+ (bez obciążenia): max. 4 mA/wejście, 11 mA/przekaźnik
• Wymagane złącze frontowe: tak

Dane techniczne

• Typ modułu: SM 1223, DI 8x24 V DC, DQ 8x relay
• Strata mocy (typ.): 5,5 W
• Separacja potencjałów:
  • wejścia cyfrowe: między kanałami w grupach po 2
  • wyjścia cyfrowe: przekaźniki; między kanałami w grupach po 2
  • między kanałami a magistralą backplane: 1500 V AC / 1 min
• Dopuszczalna różnica potencjałów między obwodami: 750 V AC / 1 min
• Stopień ochrony: IP20
• Temperatura pracy: -20…60°C (montaż poziomy), -20…50°C (montaż pionowy)
• Temperatura składowania/transportu: -40…70°C
• Wilgotność (praca, 25°C, bez kondensacji): max. 95%
• Wymiary (S × W × G): 45 × 100 × 75 mm
• Materiał obudowy (front): tworzywo sztuczne
• Masa: ok. 230 g

Montaż i warunki pracy

• Liczba jednocześnie sterowalnych wejść: do 8 (dla wszystkich pozycji montażowych do 50°C)
• Suma prądów wyjść (na grupę): przy montażu poziomym do 50°C max. 10 A

Podsumowanie

Siemens 6ES7223-1PH32-0XB0 (SM 1223) to kompaktowy moduł 8 DI 24 V DC (Sink/Source) oraz 8 DO przekaźnikowych 2 A dla systemu SIMATIC S7-1200. Oferuje parametryzowane czasy filtracji wejść, diagnostykę z LED, separację potencjałów (w grupach) i szeroki zakres napięć przełączanych na wyjściach przekaźnikowych, co czyni go uniwersalnym rozwiązaniem do rozbudowy I/O w automatyce.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada deklarację środowiskową EPD.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest modułem cyfrowych wejść/wyjść SIMATIC S7-1200 SM 1223 przeznaczonym do pracy w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Urządzenie należy zasilać napięciem DC 24 V w dopuszczalnym zakresie 20,4–28,8 V DC. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Moduł pobiera prąd z magistrali wewnętrznej 5 V DC, maksymalnie 145 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i modułów.
• Stopień ochrony urządzenia: IP20. Produkt należy montować w obudowie, szafie sterowniczej lub rozdzielnicy zapewniającej ochronę przed dotykiem, wilgocią, wodą, kondensacją, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie modułu oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków lub innych elementów produkt należy wycofać z użytkowania.
• Moduł posiada 8 wejść cyfrowych 24 V DC typu Sink/Source oraz 8 wyjść przekaźnikowych. Podłączenia wejść, wyjść i obciążeń należy wykonywać wyłącznie zgodnie z parametrami technicznymi urządzenia.
• Dla wejść cyfrowych sygnał „0” odpowiada 5 V DC przy 1 mA, a sygnał „1” 15 V DC przy 2,5 mA. Nieprawidłowe napięcia wejściowe mogą powodować błędne działanie modułu lub uszkodzenie instalacji.
• Nie przekraczać dopuszczalnej obciążalności wyjść przekaźnikowych: maksymalnie 2 A dla obciążenia rezystancyjnego i indukcyjnego oraz maksymalnie 30 W dla obciążenia lampowego DC lub 200 W dla obciążenia lampowego AC.
• Wyjścia przekaźnikowe mogą przełączać napięcia w zakresie 5–30 V DC lub 5–250 V AC. Podłączenie obciążeń należy wykonać zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Wyjścia cyfrowe nie posiadają wbudowanej ochrony zwarciowej. Odpowiednie zabezpieczenie przeciwzwarciowe należy zapewnić zewnętrznie.
• Przy sterowaniu obciążeniami indukcyjnymi należy stosować odpowiednie układy gaszące lub elementy ochronne zgodnie z wytycznymi producenta, aby ograniczyć przepięcia i zakłócenia.
• Nie przekraczać dopuszczalnego prądu całkowitego wyjść w grupie. Dla montażu poziomego do 50°C maksymalny prąd całkowity na grupę wynosi 10 A.
• Przewody wejściowe mogą mieć długość do 500 m dla przewodów ekranowanych i do 300 m dla przewodów nieekranowanych. Przewody wyjściowe mogą mieć długość do 500 m dla przewodów ekranowanych i do 150 m dla przewodów nieekranowanych.
• Przewody sygnałowe niskonapięciowe i przewody sterujące należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia lub nieoczekiwane działanie systemu.
• Moduł wymaga zastosowania przedniego złącza przyłączeniowego. Podłączenia należy wykonać zgodnie z oznaczeniami zacisków i dokumentacją producenta.
• Urządzenie posiada izolację potencjałów dla wejść cyfrowych w grupach po 2 oraz izolację wyjść przekaźnikowych. Nie należy przekraczać dopuszczalnej różnicy potencjałów między obwodami.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• Moduł jest wyposażony w diody LED sygnalizujące status wejść i wyjść oraz obsługuje alarm diagnostyczny. Brak prawidłowej sygnalizacji lub alarm diagnostyczny wymaga sprawdzenia instalacji przez wykwalifikowany personel.
• Przed oddaniem do użytkowania należy sprawdzić poprawność podłączenia zasilania, wejść, wyjść, zabezpieczeń zewnętrznych oraz działania sterowanych urządzeń.
• Moduł może sterować urządzeniami wykonawczymi w systemach automatyki. Błędne okablowanie, nieprawidłowa konfiguracja lub przekroczenie parametrów wyjść może spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.

Pliki do pobrania:
6ES7223-1PH32-0XB0 Karta katalogowa
