6ES7223-1PL32-0XB0 – SIMATIC S7-1200, Moduł cyfrowych wejść/wyjść SM 1223, 16 DI/16 DO, 16 DI 24 V DC, Sink/Source, 16 DO, relay 2 A

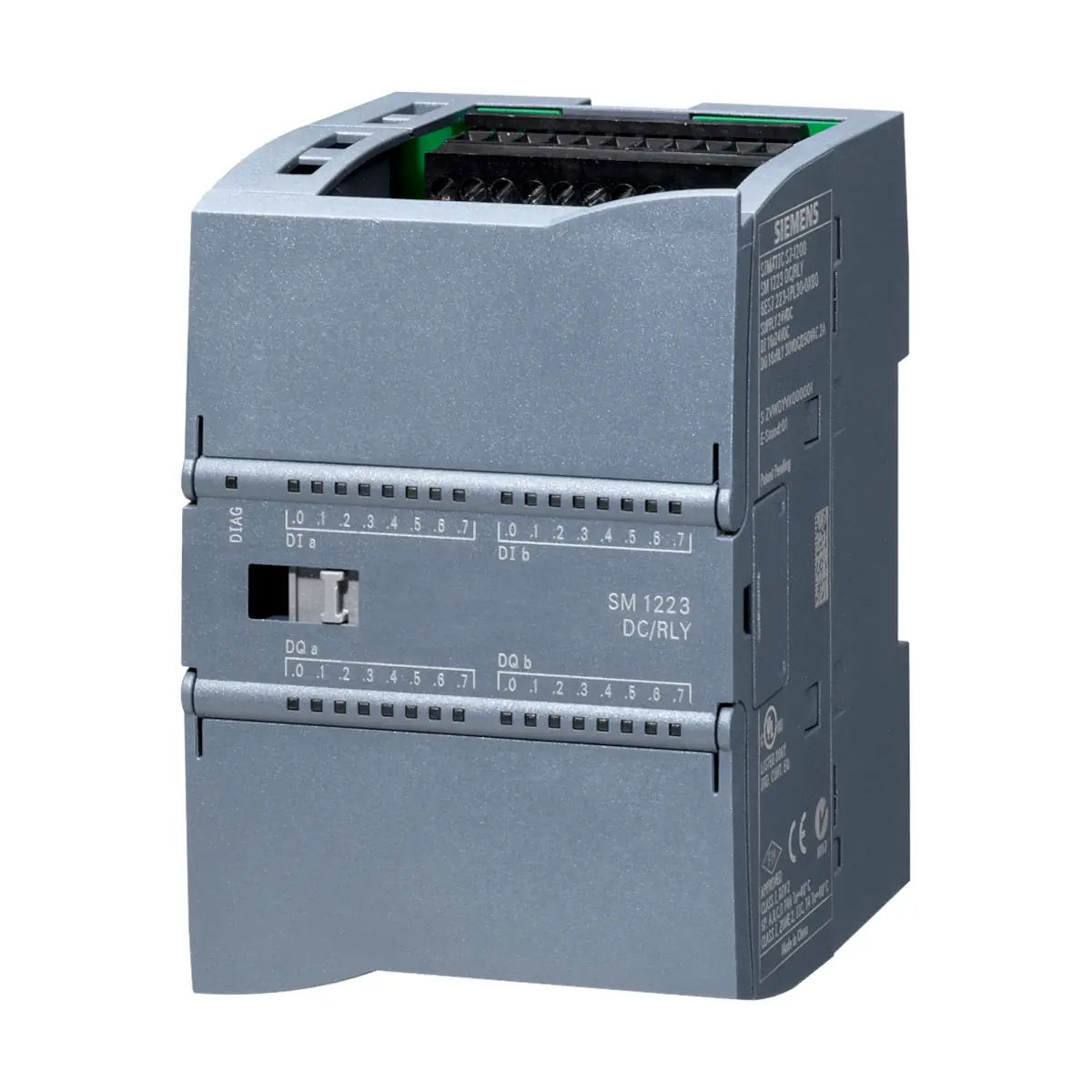

6ES7223-1PL32-0XB0 to moduł sygnałowy SIMATIC S7-1200 SM 1223 typu Digital I/O, łączący w jednej obudowie 16 wejść cyfrowych (DI) 24 V DC (Sink/Source) oraz 16 wyjść cyfrowych (DO) przekaźnikowych o obciążalności 2 A. Moduł pracuje z zasilaniem 24 V DC i zapewnia sygnalizację stanów wejść i wyjść za pomocą diod LED, a także obsługę alarmu diagnostycznego.

Najważniejsze cechy

• Producent: Siemens
• Model: 6ES7223-1PL32-0XB0
• Rodzina / typ: SIMATIC S7-1200, SM 1223 (Digital I/O)
• Wejścia cyfrowe: 16 × 24 V DC (Sink/Source), w grupach po 2
• Wyjścia cyfrowe: 16 × przekaźnikowe 2 A, w grupach po 4
• Charakterystyka wejść: zgodnie z IEC 61131, typ 1
• Opóźnienie wejść (standard): parametryzowane: 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 12,8 ms (wybierane w grupach po 4)
• Opóźnienie wejść (przerwaniowe): parametryzowane
• Sygnalizacja LED: status wejść i status wyjść
• Alarm diagnostyczny: tak
• Stopień ochrony: IP20

Zastosowanie

Moduł SM 1223 6ES7223-1PL32-0XB0 służy do rozbudowy systemu SIMATIC S7-1200 o dodatkowe kanały we/wy cyfrowe. Integracja 16 DI i 16 DO przekaźnikowych w jednym module ułatwia realizację układów sterowania, w których wymagane jest jednoczesne zbieranie sygnałów binarnych oraz przełączanie obciążeń przez styki przekaźników.

Wejścia cyfrowe (DI) – parametry i działanie

• Liczba wejść: 16 (w grupach po 2)
• Napięcie wejściowe: DC, wartość znamionowa 24 V
• Poziomy sygnału: „0” = 5 V DC przy 1 mA; „1” = 15 V DC przy 2,5 mA
• Prąd wejściowy: dla „0” maks. 1 mA; dla „1” min. 2,5 mA, typ. 4 mA
• Długość przewodów: ekranowane do 500 m, nieekranowane do 300 m
• Maks. liczba jednocześnie sterowalnych wejść: 16 (dla wszystkich pozycji montażowych, do 40°C; także dla instalacji poziomej do 50°C oraz pionowej do 40°C)

Wyjścia cyfrowe (DO) – przekaźniki

• Liczba wyjść: 16 (w grupach po 4)
• Rodzaj wyjść: przekaźnikowe
• Zabezpieczenie zwarciowe: brak (wymagane zewnętrzne)
• Maks. prąd wyjścia (obciążenie rezystancyjne): 2 A
• Obciążenie lampowe (maks.): 30 W (DC), 200 W (AC)
• Napięcie przełączane (znamionowe): 5…30 V DC oraz 5…250 V AC
• Opóźnienie wyjść (obciążenie rezystancyjne): 0→1 maks. 10 ms; 1→0 maks. 10 ms
• Suma prądów wyjść (na grupę): do 8 A (instalacja pozioma, do 50°C)
• Cewka przekaźnika (L+): 24 V DC
• Trwałość (maks.): mechanicznie 10 milionów cykli; przy napięciu znamionowym obciążenia 100 000 cykli
• Długość przewodów: ekranowane do 500 m, nieekranowane do 150 m

Zasilanie i pobór

• Napięcie zasilania (DC): 24 V
• Dopuszczalny zakres zasilania (DC): 20,4…28,8 V
• Pobór z magistrali backplane (5 V DC): maks. 180 mA
• Prąd z L+ (bez obciążenia): maks. 4 mA / wejście; 11 mA / przekaźnik
• Zasilanie nadajników (transmitterów): obecne (tak)
• Strata mocy (typ.): 10 W

Diagnostyka, separacja i bezpieczeństwo elektryczne

• Alarm diagnostyczny: tak
• LED diagnostyczne: status wejść – tak; status wyjść – tak
• Separacja potencjałów wejść: między kanałami w grupach po 2
• Separacja potencjałów wyjść: między kanałami (przekaźniki), w grupach po 4
• Separacja między kanałami a magistralą backplane: 1 500 V AC przez 1 minutę
• Dopuszczalna różnica potencjałów między obwodami: 750 V AC przez 1 minutę

Warunki środowiskowe

• Temperatura pracy: -20…60°C (instalacja pozioma), -20…50°C (instalacja pionowa)
• Ograniczenia aktywacji wyjść przy wysokiej temperaturze: 8 wyjść jednocześnie (bez sąsiednich punktów) przy 60°C poziomo lub 50°C pionowo; 16 wyjść przy 55°C poziomo lub 45°C pionowo
• Temperatura składowania/transportu: -40…70°C
• Wilgotność względna: maks. 95% przy 25°C (bez kondensacji)
• Ciśnienie powietrza (składowanie/transport, IEC 60068-2-13): 660…1 080 hPa
• Odporność na upadek: 0,3 m (5× w opakowaniu produktu)

Podłączenie i mechanika

• Metoda podłączenia: wymagany złączek czołowy (front connector) – tak
• Materiał obudowy (przód): tworzywo sztuczne
• Wymiary (S × W × G): 70 × 100 × 75 mm
• Masa: ok. 350 g
• Stopień ochrony: IP20

Oznaczenia i dopuszczenia

• CE: tak
• CSA: tak
• UL: tak
• cULus: tak
• FM: tak
• RCM (d. C-TICK): tak
• KC: tak
• Marine approval: tak

Podsumowanie

Siemens 6ES7223-1PL32-0XB0 (SM 1223) to uniwersalny moduł Digital I/O dla SIMATIC S7-1200, oferujący 16 wejść 24 V DC (Sink/Source) oraz 16 przekaźnikowych wyjść 2 A. Parametryzowane czasy filtracji wejść, separacja potencjałów, alarm diagnostyczny i czytelna sygnalizacja LED czynią go solidnym wyborem do rozbudowy systemów sterowania wymagających niezawodnej obsługi sygnałów binarnych i przełączania obciążeń przez styki przekaźników.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada deklarację środowiskową EPD.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest modułem cyfrowych wejść/wyjść SIMATIC S7-1200 SM 1223 przeznaczonym do pracy w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Urządzenie należy zasilać napięciem DC 24 V w dopuszczalnym zakresie 20,4–28,8 V DC. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Moduł pobiera prąd z magistrali wewnętrznej 5 V DC, maksymalnie 180 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i modułów.
• Stopień ochrony urządzenia: IP20. Produkt należy montować w obudowie, szafie sterowniczej lub rozdzielnicy zapewniającej ochronę przed dotykiem, wilgocią, wodą, kondensacją, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie modułu oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków lub innych elementów produkt należy wycofać z użytkowania.
• Moduł posiada 16 wejść cyfrowych 24 V DC typu Sink/Source oraz 16 wyjść przekaźnikowych. Podłączenia wejść, wyjść i obciążeń należy wykonywać wyłącznie zgodnie z parametrami technicznymi urządzenia.
• Dla wejść cyfrowych sygnał „0” odpowiada 5 V DC przy 1 mA, a sygnał „1” 15 V DC przy 2,5 mA. Nieprawidłowe napięcia wejściowe mogą powodować błędne działanie modułu lub uszkodzenie instalacji.
• Nie przekraczać dopuszczalnej obciążalności wyjść przekaźnikowych: maksymalnie 2 A dla obciążenia rezystancyjnego i indukcyjnego oraz maksymalnie 30 W dla obciążenia lampowego DC lub 200 W dla obciążenia lampowego AC.
• Wyjścia przekaźnikowe mogą przełączać napięcia w zakresie 5–30 V DC lub 5–250 V AC. Podłączenie obciążeń należy wykonać zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Wyjścia cyfrowe nie posiadają wbudowanej ochrony zwarciowej. Odpowiednie zabezpieczenie przeciwzwarciowe należy zapewnić zewnętrznie.
• Przy sterowaniu obciążeniami indukcyjnymi należy stosować odpowiednie układy gaszące lub elementy ochronne zgodnie z wytycznymi producenta, aby ograniczyć przepięcia i zakłócenia.
• Nie przekraczać dopuszczalnego prądu całkowitego wyjść w grupie. Dla montażu poziomego do 50°C maksymalny prąd całkowity na grupę wynosi 8 A.
• Przy wysokiej temperaturze pracy należy uwzględnić ograniczenia liczby jednocześnie aktywnych wyjść: 8 wyjść bez sąsiednich punktów przy 60°C w montażu poziomym lub 50°C w montażu pionowym, albo 16 wyjść przy 55°C w montażu poziomym lub 45°C w montażu pionowym.
• Przewody wejściowe mogą mieć długość do 500 m dla przewodów ekranowanych i do 300 m dla przewodów nieekranowanych. Przewody wyjściowe mogą mieć długość do 500 m dla przewodów ekranowanych i do 150 m dla przewodów nieekranowanych.
• Przewody sygnałowe niskonapięciowe i przewody sterujące należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia lub nieoczekiwane działanie systemu.
• Moduł wymaga zastosowania przedniego złącza przyłączeniowego. Podłączenia należy wykonać zgodnie z oznaczeniami zacisków i dokumentacją producenta.
• Urządzenie posiada izolację potencjałów dla wejść cyfrowych w grupach po 2 oraz izolację wyjść przekaźnikowych w grupach po 4. Nie należy przekraczać dopuszczalnej różnicy potencjałów między obwodami.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• Moduł jest wyposażony w diody LED sygnalizujące status wejść i wyjść oraz obsługuje alarm diagnostyczny. Brak prawidłowej sygnalizacji lub alarm diagnostyczny wymaga sprawdzenia instalacji przez wykwalifikowany personel.
• Przed oddaniem do użytkowania należy sprawdzić poprawność podłączenia zasilania, wejść, wyjść, zabezpieczeń zewnętrznych oraz działania sterowanych urządzeń.
• Moduł może sterować urządzeniami wykonawczymi w systemach automatyki. Błędne okablowanie, nieprawidłowa konfiguracja lub przekroczenie parametrów wyjść może spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.
