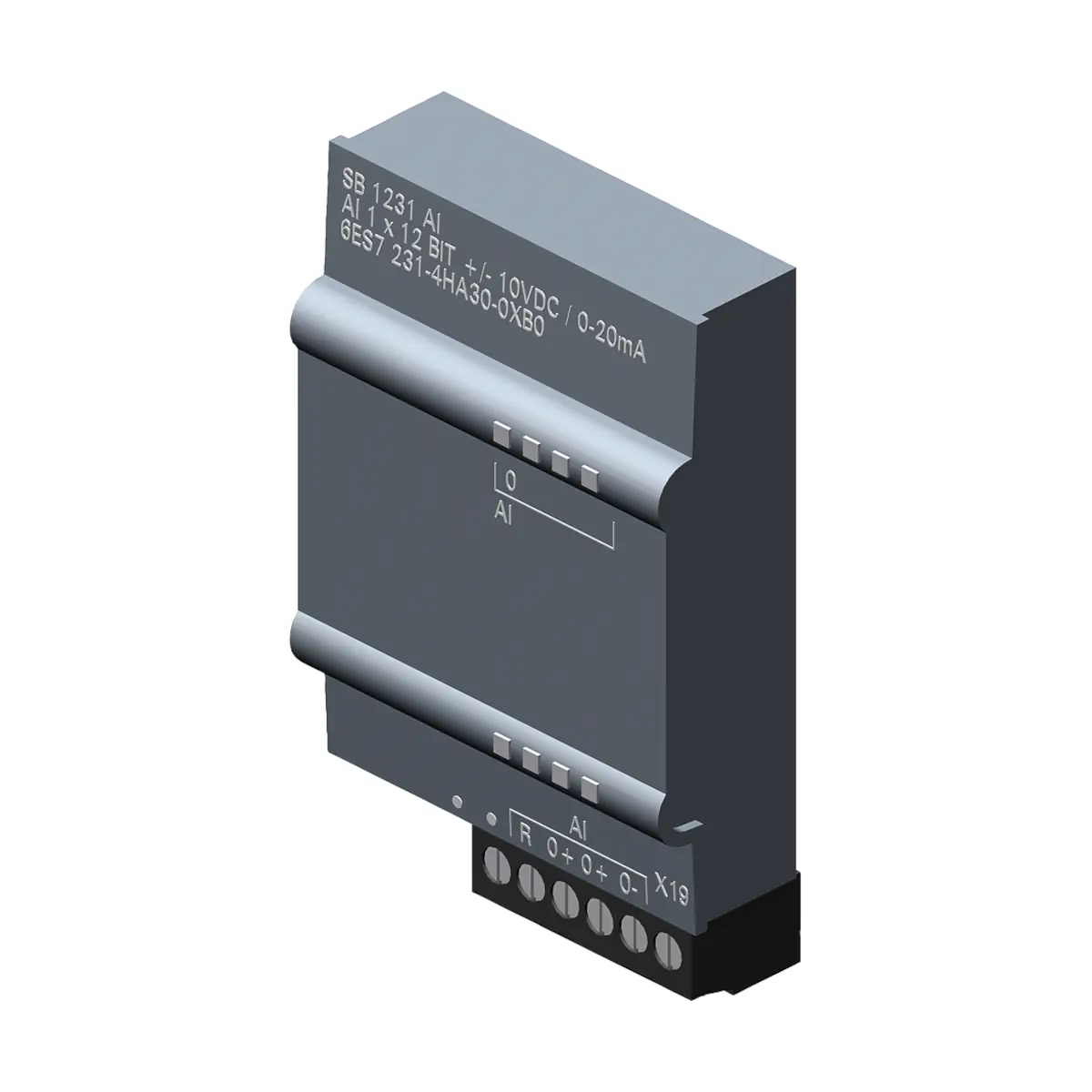

6ES7231-4HA30-0XB0 – SIMATIC S7-1200, Moduł wejść analogowych SB 1231, 1 AI, +/-10 V DC / 0..20 mA

6ES7231-4HA30-0XB0 to płytka sygnałowa (Signal Board) Siemens SIMATIC S7-1200 typu SB 1231, AI 1x12 bit, zapewniająca 1 wejście analogowe w wykonaniu różnicowym dla sygnałów napięciowych ±10 V DC (oraz ±5 V, ±2,5 V) lub prądowych 0–20 mA. Moduł przeznaczony jest do rozbudowy sterowników S7-1200 o precyzyjny pomiar sygnałów analogowych, z parametryzowaną filtracją zakłóceń, wygładzaniem wartości oraz diagnostyką i alarmami.

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7231-4HA30-0XB0
• Seria / system: SIMATIC S7-1200
• Typ: Signal Board – wejście analogowe
• Oznaczenie typu: SB 1231, AI 1x12 bit
• Liczba wejść analogowych: 1 (różnicowe, prądowe lub napięciowe)
• Zakresy napięciowe: ±10 V, ±5 V, ±2,5 V
• Zakres prądowy: 0–20 mA
• Czas cyklu (wszystkie kanały): maks. 156,25 µs; tłumienie 400 Hz
• Zasada pomiaru: całkująca
• Wygładzanie wartości: parametryzowane (None / Low / Medium / High)
• Diagnostyka i alarmy: funkcje diagnostyczne oraz alarm diagnostyczny
• Diody LED: sygnalizacja stanu wejść oraz potrzeby serwisu (maintenance)

Zastosowanie

SB 1231 (6ES7231-4HA30-0XB0) służy do dołączenia jednego kanału pomiaru analogowego w aplikacjach, w których wymagany jest odczyt sygnałów napięciowych (±10 V / ±5 V / ±2,5 V) lub prądowych 0–20 mA. Dzięki wejściu różnicowemu i parametryzowanej filtracji ułatwia stabilny pomiar w środowiskach przemysłowych.

Wejście analogowe – zakresy i obciążenie

• Zakresy napięciowe (wartości znamionowe): -10…+10 V, -5…+5 V, -2,5…+2,5 V
• Rezystancja wejściowa (dla zakresów napięciowych): ≥ 9 MΩ
• Zakres prądowy (wartość znamionowa): 0…20 mA
• Rezystancja wejściowa (dla 0…20 mA): ≥ 250 Ω
• Wejścia niewspierane: termopara, czujnik rezystancyjny (RTD), pomiar rezystancji

Rozdzielczość, filtracja i tłumienie zakłóceń

• Rozdzielczość: 12 bit (wg oznaczenia modułu); z nadzakresem: maks. 11 bit + znak
• Czas całkowania: parametryzowany
• Tłumienie napięcia zakłócającego: 40 dB (DC do 60 Hz)
• Wygładzanie: parametryzowane (None / Low / Medium / High)

Diagnostyka

• Alarmy: tak
• Funkcja diagnostyczna: tak
• Alarm diagnostyczny: tak
• Wykrywanie przerwy przewodu (wire-break): nie
• Wskazania LED: status wejść oraz maintenance

Zasilanie i parametry elektryczne

• Napięcie zasilania (znamionowe): DC 24 V
• Pobór prądu z magistrali backplane (5 V DC): typ. 55 mA
• Strata mocy: typ. 0,4 W
• Liczba wyjść analogowych: 0
• Dopuszczalne napięcie wejściowe dla wejścia prądowego (limit zniszczenia): maks. ±35 V
• Dopuszczalne napięcie wejściowe dla wejścia napięciowego (limit zniszczenia): maks. 35 V
• Dopuszczalny prąd wejściowy (limit zniszczenia): maks. 40 mA (dla wejścia napięciowego i prądowego)

Okablowanie i podłączenie

• Maks. długość przewodu (ekranowany): 100 m
• Typ przewodu: ekranowany, skrętka (shielded, twisted pair)
• Metoda podłączenia: wymagane złącze frontowe (front connector)

Dokładność

• Błąd temperaturowy (względem zakresu wejściowego): ±0,3% przy 25°C; do ±0,6% przy 55°C (cały zakres pomiarowy)

Warunki środowiskowe

• Temperatura pracy: -20…60°C (montaż poziomy), -20…50°C (montaż pionowy)
• Temperatura składowania/transportu: -40…70°C
• Wilgotność względna: maks. 95% przy 25°C (bez kondensacji)
• Ciśnienie powietrza (praca): 795…1080 hPa
• Ciśnienie powietrza (składowanie/transport): 660…1080 hPa
• Upadek swobodny: maks. 0,3 m (5 razy, w opakowaniu produktu)
• Stężenia zanieczyszczeń (bez kondensacji, RH < 60%): SO2 < 0,5 ppm; H2S < 0,1 ppm

Wymiary i wykonanie

• Materiał obudowy (front): tworzywo sztuczne
• Wymiary (S x W x G): 38 x 62 x 21 mm
• Masa: ok. 35 g

Normy i dopuszczenia

• Oznaczenia / dopuszczenia: CE, CSA, UL, cULus, FM, RCM, KC, dopuszczenie morskie (Marine approval)

Podsumowanie

Siemens 6ES7231-4HA30-0XB0 (SB 1231, AI 1x12 bit) to kompaktowa płytka sygnałowa dla SIMATIC S7-1200 z jednym wejściem analogowym różnicowym dla ±10 V / ±5 V / ±2,5 V oraz 0–20 mA. Parametryzowany czas całkowania, tłumienie zakłóceń, opcje wygładzania oraz diagnostyka z alarmami czynią ją praktycznym rozwiązaniem do stabilnego pomiaru sygnałów analogowych w automatyce.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada oznaczenia i dopuszczenia dotyczące zastosowania w obszarach zagrożonych wybuchem, w tym ATEX, IECEx, FM oraz CCC-Ex.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest analogową płytką wejściową SIMATIC S7-1200 SB 1231 przeznaczoną do pracy w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Urządzenie należy zasilać napięciem DC 24 V. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Moduł pobiera prąd z magistrali wewnętrznej 5 V DC typowo 55 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i podłączonych modułów.
• Płytka posiada 1 różnicowe wejście analogowe prądowe lub napięciowe. Wejście może pracować w zakresach napięciowych ±10 V, ±5 V, ±2,5 V albo prądowym 0–20 mA. Tryb pracy i podłączenie należy wykonać zgodnie z konfiguracją oraz dokumentacją producenta.
• Nie przekraczać dopuszczalnych wartości granicznych wejścia: maksymalnie ±35 V dla wejścia prądowego, maksymalnie 35 V dla wejścia napięciowego oraz maksymalnie 40 mA prądu wejściowego.
• Dla zakresów napięciowych rezystancja wejściowa wynosi co najmniej 9 MΩ, a dla zakresu prądowego 0–20 mA co najmniej 250 Ω. Nieprawidłowe podłączenie lub przekroczenie parametrów wejściowych może powodować błędne pomiary albo uszkodzenie urządzenia.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie sterownika oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków lub innych elementów produkt należy wycofać z użytkowania.
• Przewody sygnałowe wejścia analogowego powinny być skręcane i ekranowane. Dopuszczalna długość przewodu ekranowanego wynosi maksymalnie 100 m.
• Przewody analogowe należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia, błędne wartości pomiarowe lub nieoczekiwane działanie systemu.
• Urządzenie przetwarza wartości analogowe z rozdzielczością do 11 bitów plus znak. Błędna konfiguracja zakresu napięciowego lub prądowego może spowodować nieprawidłowy odczyt sygnału i błędne działanie programu sterującego.
• Moduł posiada funkcje diagnostyczne, alarm diagnostyczny oraz diody LED sygnalizujące status wejścia i konserwację. Brak prawidłowej sygnalizacji lub alarm diagnostyczny wymaga sprawdzenia instalacji przez wykwalifikowany personel.
• Przed oddaniem do użytkowania należy sprawdzić poprawność konfiguracji, podłączenia przewodów, zakresu sygnału, ekranowania oraz działania podłączonego czujnika lub źródła sygnału.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• W środowisku pracy należy uwzględnić dopuszczalne stężenia zanieczyszczeń podane przez producenta: SO2 poniżej 0,5 ppm oraz H2S poniżej 0,1 ppm przy wilgotności względnej poniżej 60%, bez kondensacji.
• Moduł wymaga zastosowania przedniego złącza przyłączeniowego. Podłączenia należy wykonać zgodnie z oznaczeniami zacisków i dokumentacją producenta.
• Moduł może przekazywać sygnały pomiarowe do systemu automatyki. Błędne okablowanie, nieprawidłowa konfiguracja, niewłaściwy zakres sygnału lub przekroczenie parametrów wejścia może spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.
