6ES7231-4HD32-0XB0 – SIMATIC S7-1200, Moduł wejść analogowych SM 1231, 4 AI, +/-10 V, +/-5 V, +/-2.5 V / 0..20 mA / 4..20 mA

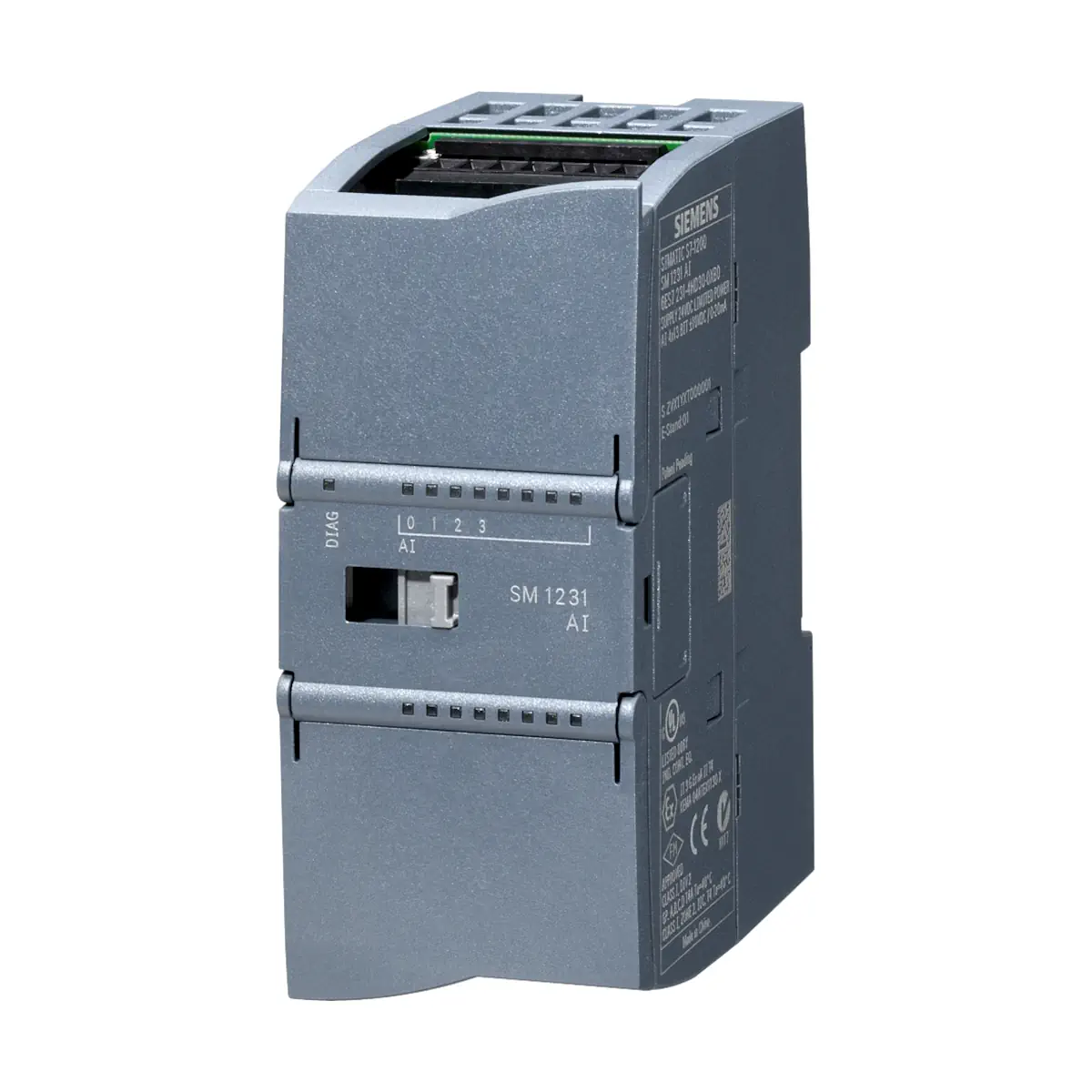

6ES7231-4HD32-0XB0 to moduł wejść analogowych Siemens SIMATIC S7-1200 typu SM 1231, AI 4x13 bit, przeznaczony do rozbudowy sterowników o 4 różnicowe wejścia analogowe prądowe lub napięciowe. Obsługuje sygnały ±10 V, ±5 V, ±2,5 V oraz 0–20 mA / 4–20 mA, zapewniając rozdzielczość 12 bit + znak (przetwornik 13-bit ADC).

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7231-4HD32-0XB0
• Rodzina: SIMATIC S7-1200
• Typ modułu: SM 1231, AI 4x13 bit (wejścia analogowe)
• Liczba wejść analogowych: 4 (prądowe lub napięciowe, różnicowe)
• Zakresy napięciowe: ±10 V, ±5 V, ±2,5 V
• Zakresy prądowe: 0–20 mA, 4–20 mA
• Czas cyklu (wszystkie kanały): maks. 625 µs
• Wygładzanie pomiarów: parametryzowane (None / Low / Medium / High)
• Diagnostyka: alarmy i funkcje diagnostyczne, w tym monitoring zasilania oraz wykrywanie przerwy przewodu (wire-break)
• Sygnalizacja: LED dla statusu wejść oraz LED serwisowy
• Stopień ochrony: IP20

Zastosowanie

Moduł 6ES7231-4HD32-0XB0 służy do akwizycji sygnałów analogowych w systemach automatyki opartych o SIMATIC S7-1200. Umożliwia podłączenie czujników i przetworników z wyjściem napięciowym lub prądowym (w tym standard 4–20 mA) w aplikacjach pomiarowych i regulacyjnych.

Wejścia analogowe – zakresy i parametry

• Typ wejść: prądowe lub napięciowe, różnicowe
• Zakresy wejściowe (napięcie): -10…+10 V, -5…+5 V, -2,5…+2,5 V
• Rezystancja wejściowa (napięcie): ≥ 9 MΩ (dla ±10 V / ±5 V / ±2,5 V)
• Zakresy wejściowe (prąd): 0…20 mA oraz 4…20 mA
• Rezystancja wejściowa (prąd): 280 Ω (dla 0–20 mA i 4–20 mA)
• Dopuszczalne napięcie na wejściu napięciowym (limit zniszczenia): maks. 35 V
• Dopuszczalny prąd na wejściu prądowym (limit zniszczenia): maks. 40 mA

Konwersja, filtracja i odporność na zakłócenia

• Rozdzielczość (z overrange, wraz ze znakiem): maks. 12 bit + znak
• Czas integracji: parametryzowany
• Tłumienie zakłóceń (50/60 Hz): 40 dB (DC do 60 V dla częstotliwości zakłóceń 50/60 Hz)
• Wygładzanie wartości mierzonych: parametryzowane (None / Low / Medium / High)
• Napięcie składowej wspólnej (common mode), maks.: 12 V

Dokładność

• Błąd podstawowy (limit pracy przy 25°C):
• – napięcie (względem zakresu): ±0,1%
• – prąd (względem zakresu): ±0,1%
• Błąd temperaturowy (względem zakresu): ±0,1% (do 25°C), ±0,2% (do 55°C) – całkowity zakres pomiarowy

Diagnostyka i alarmy

• Alarmy: tak
• Alarm diagnostyczny: tak
• Funkcje diagnostyczne: tak
• Monitoring napięcia zasilania: tak
• Wykrywanie przerwy przewodu (wire-break): tak
• Wskaźniki LED: status wejść oraz LED serwisowy

Zasilanie i pobór

• Napięcie zasilania (znamionowe): DC 24 V
• Pobór prądu (typ.): 45 mA
• Pobór z magistrali backplane 5 V DC (typ.): 80 mA
• Strata mocy (typ.): 1,5 W

Warunki środowiskowe

• Temperatura pracy: -20…+60°C (montaż poziomy), -20…+50°C (montaż pionowy)
• Temperatura składowania/transportu: -40…+70°C
• Wilgotność (praca, 25°C, bez kondensacji): maks. 95% r.h.
• Ciśnienie powietrza (praca): 795…1080 hPa
• Ciśnienie powietrza (składowanie/transport): 660…1080 hPa
• Upadek swobodny: maks. 0,3 m (5 razy, w opakowaniu produktu)
• Stężenia zanieczyszczeń (RH < 60%, bez kondensacji): SO2 < 0,5 ppm; H2S < 0,1 ppm

Obudowa, wymiary i podłączenie

• Materiał obudowy (przód): tworzywo sztuczne
• Wymiary (S x W x G): 45 x 100 x 75 mm
• Masa: ok. 180 g
• Sposób podłączenia: wymagane złącze frontowe (front connector)
• Stopień ochrony: IP20

Normy i dopuszczenia

• CE: tak
• CSA: tak
• UL / cULus: tak
• FM: tak
• RCM: tak
• KC: tak
• Dopuszczenia morskie: tak

Ślad środowiskowy (EPD)

• Deklaracja środowiskowa produktu (EPD): tak
• Global warming potential (łącznie): 43,1 kg CO2 eq
• – podczas produkcji: 7,62 kg CO2 eq
• – podczas eksploatacji: 36 kg CO2 eq
• – po zakończeniu cyklu życia: -0,544 kg CO2 eq

Podsumowanie

Siemens 6ES7231-4HD32-0XB0 (SM 1231, AI 4x13 bit) to kompaktowy moduł 4 wejść analogowych dla SIMATIC S7-1200, obsługujący popularne standardy napięciowe (±10/±5/±2,5 V) i prądowe (0–20 mA, 4–20 mA), z parametryzowaną filtracją, tłumieniem zakłóceń 50/60 Hz oraz rozbudowaną diagnostyką (m.in. wire-break i monitoring zasilania).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada oznaczenia i dopuszczenia dotyczące zastosowania w obszarach zagrożonych wybuchem, w tym ATEX, IECEx, FM oraz CCC-Ex.
• Produkt posiada deklarację środowiskową EPD.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest modułem wejść analogowych SIMATIC S7-1200 SM 1231 przeznaczonym do pracy w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Urządzenie należy zasilać napięciem DC 24 V. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Moduł pobiera prąd typowo 45 mA oraz prąd z magistrali wewnętrznej 5 V DC typowo 80 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i podłączonych modułów.
• Moduł posiada 4 różnicowe wejścia analogowe prądowe lub napięciowe. Wejścia mogą pracować w zakresach napięciowych ±10 V, ±5 V, ±2,5 V albo prądowych 0–20 mA / 4–20 mA. Tryb pracy i podłączenie należy wykonać zgodnie z konfiguracją oraz dokumentacją producenta.
• Nie przekraczać dopuszczalnych wartości granicznych wejść: maksymalnie 35 V dla wejścia napięciowego oraz maksymalnie 40 mA dla wejścia prądowego.
• Dla zakresów napięciowych rezystancja wejściowa wynosi co najmniej 9 MΩ, a dla zakresów prądowych 0–20 mA i 4–20 mA wynosi 280 Ω. Nieprawidłowe podłączenie lub przekroczenie parametrów wejściowych może powodować błędne pomiary albo uszkodzenie urządzenia.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie sterownika oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków lub innych elementów produkt należy wycofać z użytkowania.
• Stopień ochrony urządzenia: IP20. Produkt należy montować w obudowie, szafie sterowniczej lub rozdzielnicy zapewniającej ochronę przed dotykiem, wilgocią, wodą, kondensacją, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Przewody sygnałowe wejść analogowych powinny być skręcane i ekranowane. Przewody analogowe należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia.
• Urządzenie przetwarza wartości analogowe z rozdzielczością do 12 bitów plus znak. Błędna konfiguracja zakresu napięciowego lub prądowego może spowodować nieprawidłowy odczyt sygnału i błędne działanie programu sterującego.
• Moduł posiada funkcje diagnostyczne, alarm diagnostyczny, monitorowanie napięcia zasilania, wykrywanie przerwy w przewodzie oraz diody LED sygnalizujące status wejść i konserwację. Brak prawidłowej sygnalizacji lub alarm diagnostyczny wymaga sprawdzenia instalacji przez wykwalifikowany personel.
• Przed oddaniem do użytkowania należy sprawdzić poprawność konfiguracji, podłączenia przewodów, zakresu sygnału, ekranowania oraz działania podłączonych czujników lub źródeł sygnału.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• W środowisku pracy należy uwzględnić dopuszczalne stężenia zanieczyszczeń podane przez producenta: SO2 poniżej 0,5 ppm oraz H2S poniżej 0,1 ppm przy wilgotności względnej poniżej 60%, bez kondensacji.
• Moduł wymaga zastosowania przedniego złącza przyłączeniowego. Podłączenia należy wykonać zgodnie z oznaczeniami zacisków i dokumentacją producenta.
• Moduł może przekazywać sygnały pomiarowe do systemu automatyki. Błędne okablowanie, nieprawidłowa konfiguracja, niewłaściwy zakres sygnału lub przekroczenie parametrów wejść może spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.
