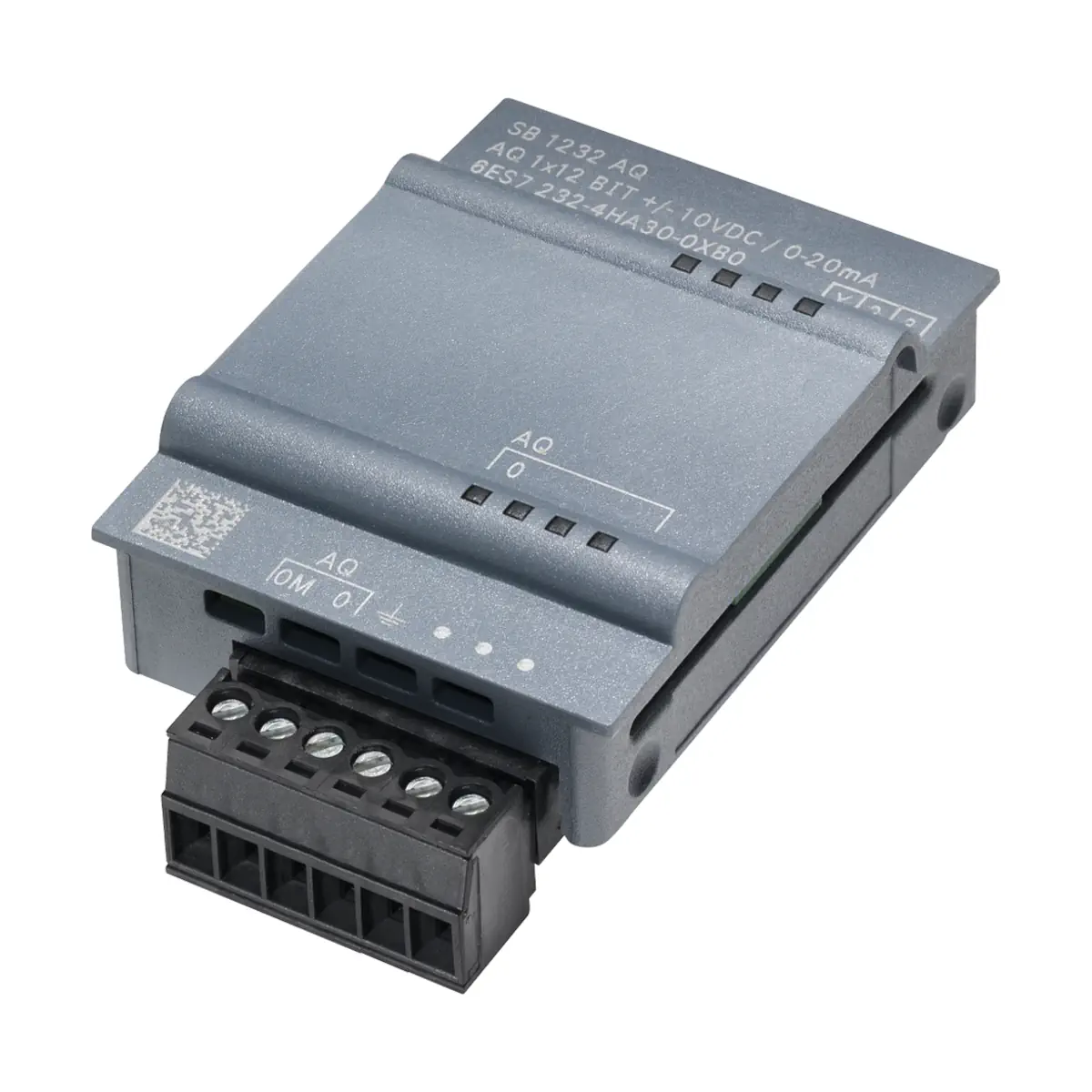

6ES7232-4HA30-0XB0 – SIMATIC S7-1200, Moduł wyjść analogowych SB 1232, 1 AO, +/-10 V DC / 0..20 mA

6ES7232-4HA30-0XB0 to dedykowana płytka sygnałowa (Signal Board) do sterowników SIMATIC S7-1200 – model SB 1232, AQ 1x12 bit. Moduł udostępnia 1 wyjście analogowe, które może pracować jako ±10 V DC (12 bit) lub 0…20 mA (11 bit), umożliwiając generowanie sygnału analogowego w aplikacjach automatyki.

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7232-4HA30-0XB0
• Seria: SIMATIC S7-1200
• Typ: płytka sygnałowa (Signal Board) – analog output
• Oznaczenie typu: SB 1232, AQ 1x12 bit
• Liczba wyjść analogowych: 1
• Zakresy wyjściowe: ±10 V DC lub 0…20 mA
• Rozdzielczość: 12 bit (napięcie) / 11 bit (prąd)
• Diagnostyka: alarmy, funkcje diagnostyczne oraz dioda LED statusu wyjść

Wyjście analogowe – zakresy i obciążenie

• Wyjście napięciowe: -10 V do +10 V
• Wyjście prądowe: 0 do 20 mA
• Impedancja obciążenia (zakres znamionowy): napięcie min. 1 000 Ω, prąd max. 600 Ω
• Generowanie wartości analogowej: zasada konwersji różnicowa (Differential)
• Rozdzielczość z overrange (bit wraz ze znakiem), maks.: 12 bit

Czas cyklu (wszystkie kanały) – maks.

• Napięcie: 300 µs (R), 750 µs (1 µF)
• Prąd: 600 ms (1 mH); 2 ms (10 mH)

Zasilanie i parametry energetyczne

• Pobór prądu z magistrali backplane (5 V DC), typ.: 15 mA
• Zasilanie dla przetworników – prąd zasilania, max.: 25 mA
• Straty mocy, typ.: 1,5 W

Okablowanie

• Maks. długość przewodu: 100 m
• Zalecenie przewodu: ekranowany, skrętka (shielded, twisted pair)

Błędy i dokładność

• Błąd temperaturowy (względem zakresu wyjściowego): ±0,5% (25 °C), do ±1% (55 °C)

Diagnostyka i sygnalizacja

• Alarmy: tak
• Funkcja diagnostyczna: tak
• Sygnalizacja LED: dioda LED dla statusu wyjść

Warunki środowiskowe

• Temperatura pracy: -20…60 °C
• Temperatura pracy (montaż pionowy): -20…50 °C
• Temperatura składowania/transportu: -40…70 °C
• Wilgotność względna: do 95% (przy 25 °C, bez kondensacji)
• Ciśnienie powietrza (składowanie/transport, IEC 60068-2-13): 660…1 080 hPa
• Stężenia zanieczyszczeń (bez kondensacji): SO2 < 0,5 ppm; H2S < 0,1 ppm; RH < 60%
• Swobodny upadek: 0,3 m (5x, w opakowaniu produktu)

Wykonanie i wymiary

• Materiał obudowy (front): tworzywo sztuczne
• Wymiary (S x W x G): 38 x 62 x 21 mm
• Masa: ok. 40 g

Normy, dopuszczenia, certyfikaty

• CE: tak
• CSA: tak
• UL: tak
• cULus: tak
• FM: tak
• RCM (formerly C-TICK): tak
• KC: tak
• Marine approval: tak

Podsumowanie

Siemens 6ES7232-4HA30-0XB0 (SB 1232, AQ 1x12 bit) to kompaktowe rozszerzenie SIMATIC S7-1200 o 1 wyjście analogowe z wyborem trybu ±10 V DC lub 0…20 mA. Oferuje diagnostykę z sygnalizacją LED, typowe straty mocy 1,5 W oraz parametry okablowania do 100 m (ekranowana skrętka), co ułatwia integrację w aplikacjach wymagających stabilnego sygnału analogowego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada oznaczenia i dopuszczenia dotyczące zastosowania w obszarach zagrożonych wybuchem, w tym ATEX, IECEx, FM oraz CCC-Ex.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest analogową płytką wyjściową SIMATIC S7-1200 SB 1232 przeznaczoną do pracy w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Płytka posiada 1 wyjście analogowe, które może pracować w zakresie napięciowym -10 V do +10 V DC albo prądowym 0–20 mA. Tryb pracy i podłączenie należy wykonać zgodnie z konfiguracją oraz dokumentacją producenta.
• Moduł pobiera prąd z magistrali wewnętrznej 5 V DC, typowo 15 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i podłączonych modułów.
• Wyjście może zasilać przetworniki prądem maksymalnie 25 mA. Nie przekraczać dopuszczalnych parametrów zasilania i obciążenia podanych przez producenta.
• Dla wyjścia napięciowego minimalna impedancja obciążenia wynosi 1000 Ω, a dla wyjścia prądowego maksymalna impedancja obciążenia wynosi 600 Ω. Nieprawidłowe obciążenie może powodować błędne działanie wyjścia lub uszkodzenie urządzenia.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie sterownika oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków lub innych elementów produkt należy wycofać z użytkowania.
• Przewody sygnałowe wyjścia analogowego powinny być skręcane i ekranowane. Dopuszczalna długość przewodu ekranowanego wynosi maksymalnie 100 m.
• Przewody analogowe należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia, błędne wartości sygnału lub nieoczekiwane działanie systemu.
• Urządzenie generuje wartości analogowe z rozdzielczością do 12 bitów. Błędna konfiguracja zakresu napięciowego lub prądowego może spowodować nieprawidłowe sterowanie urządzeniem wykonawczym.
• Przed oddaniem do użytkowania należy sprawdzić poprawność konfiguracji, podłączenia przewodów, zakresu sygnału, obciążenia wyjścia oraz działania sterowanego urządzenia.
• Moduł jest wyposażony w funkcje diagnostyczne, alarmy oraz diodę LED sygnalizującą status wyjścia. Brak prawidłowej sygnalizacji lub alarm diagnostyczny wymaga sprawdzenia instalacji przez wykwalifikowany personel.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• Produkt należy chronić przed wilgocią, wodą, kondensacją, pyłem przewodzącym oraz zanieczyszczeniami przekraczającymi dopuszczalne warunki pracy.
• W środowisku pracy należy uwzględnić dopuszczalne stężenia zanieczyszczeń podane przez producenta: SO2 poniżej 0,5 ppm oraz H2S poniżej 0,1 ppm przy wilgotności względnej poniżej 60%, bez kondensacji.
• Moduł może sterować urządzeniami wykonawczymi w systemach automatyki. Błędne okablowanie, nieprawidłowa konfiguracja, niewłaściwy zakres sygnału lub przekroczenie parametrów wyjścia może spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.

Pliki do pobrania:
6ES7232-4HA30-0XB0 Karta katalogowa
