6ES7232-4HB32-0XB0 SIMATIC S7-1200, Moduł wyjść analogowych, SM1232, 2 AO, +/-10 V, 14-bit rozdzielczości, lub 0-20 mA/4-20 mA, 13-bit rozdzielczości

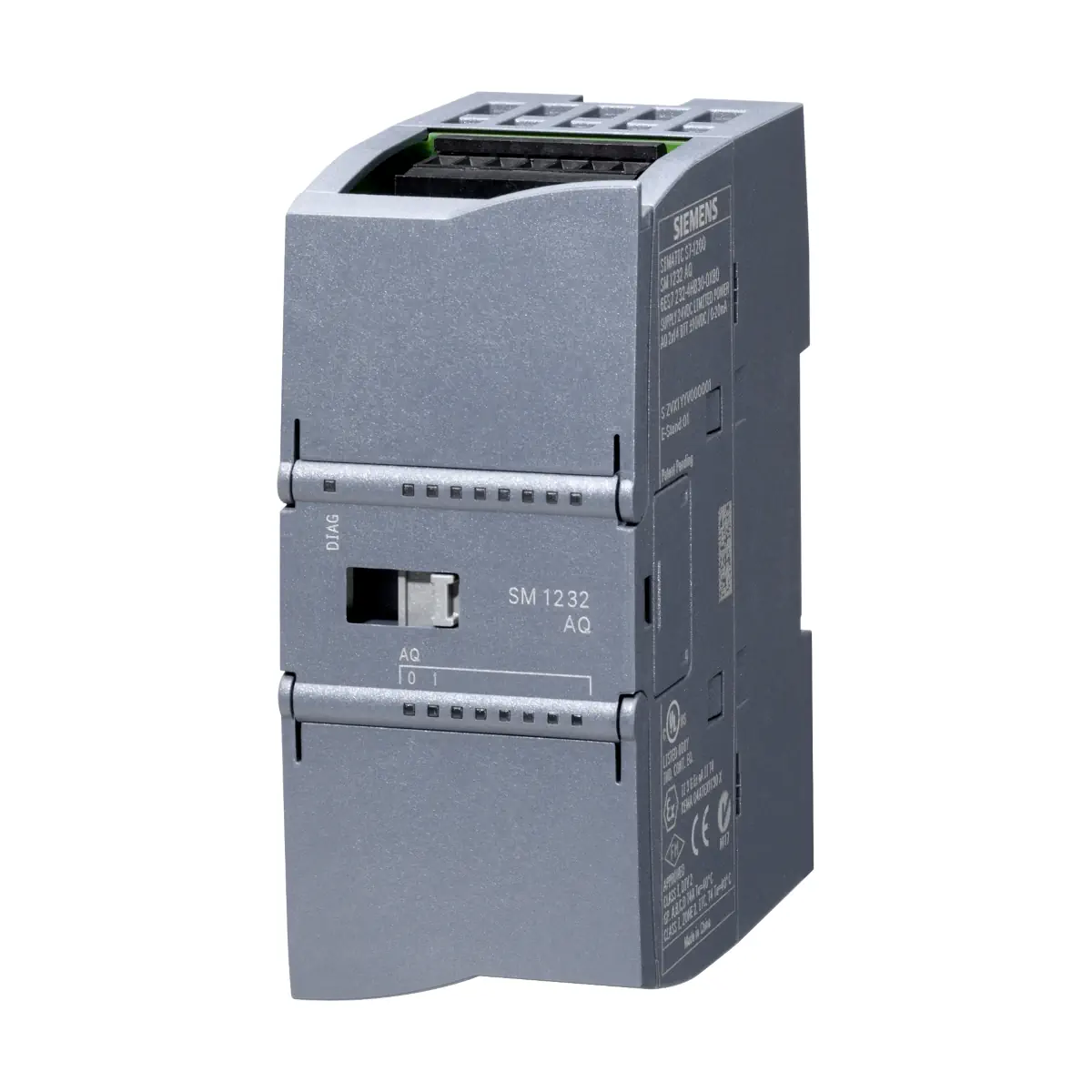

6ES7232-4HB32-0XB0 to moduł wyjść analogowych Siemens SIMATIC S7-1200 typu SM 1232 (AQ 2x14 bit), wyposażony w 2 wyjścia analogowe do generacji sygnałów napięciowych ±10 V lub prądowych 0–20 mA / 4–20 mA. Moduł oferuje rozdzielczość do 14 bit dla wyjść napięciowych oraz 13 bit dla wyjść prądowych, a także wbudowane funkcje diagnostyczne (m.in. przerwa przewodu, zwarcie oraz monitoring napięcia zasilania).

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7232-4HB32-0XB0
• Seria / system: SIMATIC S7-1200
• Typ modułu: SM 1232, Analog output (AQ 2x14 bit)
• Liczba wyjść analogowych: 2 (prądowe lub napięciowe)
• Zakres wyjścia napięciowego: -10 V do +10 V
• Zakres wyjścia prądowego: 0 do 20 mA / 4 do 20 mA
• Rozdzielczość: napięcie 14 bit; prąd 13 bit (z nadzakresem maks. 14 bit, łącznie ze znakiem)
• Diagnostyka i alarmy: funkcja diagnostyczna oraz alarm diagnostyczny
• Wykrywanie usterek: monitoring napięcia zasilania, przerwa przewodu, zwarcie
• Wskaźniki LED: status wyjść oraz maintenance
• Stopień ochrony: IP20
• Wymagany front connector: tak

Sygnały wyjściowe i parametry obciążenia

• Wyjścia napięciowe: -10…+10 V, minimalna impedancja obciążenia 1 000 Ω
• Wyjścia prądowe: 0…20 mA / 4…20 mA, maksymalna impedancja obciążenia 600 Ω
• Maks. długość przewodu: 100 m (przewód ekranowany, skrętka)

Dokładność i odporność na zakłócenia

• Podstawowy limit błędu (25°C): napięcie ±0,3% zakresu; prąd ±0,3% zakresu
• Błąd temperaturowy (względem zakresu wyjścia): ±0,3% przy 25°C; do ±0,6% przy 55°C (cały zakres pomiarowy)
• Tłumienie napięcia zakłócającego (tryb wspólny): maks. 12 V

Zasilanie i pobór

• Napięcie zasilania (znamionowe): DC 24 V
• Pobór prądu (typ.): 45 mA
• Pobór z magistrali backplane 5 V DC (typ.): 80 mA
• Strata mocy (typ.): 1,5 W

Warunki środowiskowe

• Temperatura pracy: -20…60°C (montaż poziomy), -20…50°C (montaż pionowy)
• Temperatura składowania/transportu: -40…70°C
• Wilgotność względna: maks. 95% przy 25°C (bez kondensacji)
• Ciśnienie powietrza (praca): 795…1 080 hPa
• Ciśnienie powietrza (składowanie/transport): 660…1 080 hPa
• Odporność na upadek swobodny: do 0,3 m (5 razy, w opakowaniu produktu)
• Stężenia zanieczyszczeń (bez kondensacji): SO2 < 0,5 ppm; H2S < 0,1 ppm (przy RH < 60%)

Wykonanie i wymiary

• Materiał obudowy (front): tworzywo sztuczne
• Szerokość: 45 mm
• Wysokość: 100 mm
• Głębokość: 75 mm
• Masa: ok. 180 g

Normy, dopuszczenia i zgodność

• CE: tak
• CSA: tak
• UL: tak
• cULus: tak
• FM: tak
• RCM (dawniej C-TICK): tak
• KC: tak
• Dopuszczenia morskie: tak

Ślad środowiskowy

• Environmental Product Declaration (EPD): tak
• Global warming potential (łącznie): 36,4 kg CO2 eq
• GWP (podczas produkcji): 7,46 kg CO2 eq
• GWP (podczas eksploatacji): 29,1 kg CO2 eq
• GWP (po zakończeniu cyklu życia): -0,18 kg CO2 eq

Podsumowanie

Siemens 6ES7232-4HB32-0XB0 (SM 1232, AQ 2x14 bit) to 2-kanałowy moduł wyjść analogowych do SIMATIC S7-1200, umożliwiający generację sygnałów ±10 V oraz 0–20 mA / 4–20 mA z rozdzielczością do 14/13 bit. Wbudowana diagnostyka, sygnalizacja LED, wymagany front connector oraz parametry obciążenia i pracy środowiskowej czynią go praktycznym wyborem do sterowania urządzeniami wykonawczymi w automatyce.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, UKCA oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada deklarację środowiskową EPD oraz oznaczenie China RoHS.
• Produkt posiada oznaczenia i dopuszczenia dotyczące zastosowania w obszarach zagrożonych wybuchem, w tym ATEX, IECEx, FM oraz CCC-Ex.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest modułem wyjść analogowych SIMATIC S7-1200 SM 1232 przeznaczonym do pracy w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Urządzenie należy zasilać napięciem DC 24 V. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Moduł pobiera prąd typowo 45 mA oraz prąd z magistrali wewnętrznej 5 V DC typowo 80 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i podłączonych modułów.
• Moduł posiada 2 wyjścia analogowe prądowe lub napięciowe. Wyjścia mogą pracować w zakresie napięciowym -10 V do +10 V albo prądowym 0–20 mA / 4–20 mA. Tryb pracy i podłączenie należy wykonać zgodnie z konfiguracją oraz dokumentacją producenta.
• Dla wyjść napięciowych minimalna impedancja obciążenia wynosi 1000 Ω, a dla wyjść prądowych maksymalna impedancja obciążenia wynosi 600 Ω. Nieprawidłowe obciążenie może powodować błędne działanie wyjść lub uszkodzenie urządzenia.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie sterownika oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Należy upewnić się, że wszystkie części instalacji zasilane zewnętrznie są również odłączone od zasilania. Nawet po odłączeniu głównego zasilania instalacji części zasilane zewnętrznie mogą pozostawać pod napięciem.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków lub innych elementów produkt należy wycofać z użytkowania.
• Stopień ochrony urządzenia: IP20. Produkt należy montować w obudowie, szafie sterowniczej lub rozdzielnicy zapewniającej ochronę przed dotykiem, wilgocią, wodą, kondensacją, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Przewody sygnałowe wyjść analogowych powinny być skręcane i ekranowane. Dopuszczalna długość przewodu ekranowanego wynosi maksymalnie 100 m.
• Przewody analogowe należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia, błędne wartości sygnału lub nieoczekiwane działanie systemu.
• Urządzenie generuje wartości analogowe z rozdzielczością do 14 bitów dla wyjść napięciowych oraz 13 bitów dla wyjść prądowych. Błędna konfiguracja zakresu napięciowego lub prądowego może spowodować nieprawidłowe sterowanie urządzeniem wykonawczym.
• Dopuszczalne napięcie wspólne wynosi maksymalnie 12 V. Nie należy przekraczać dopuszczalnych parametrów elektrycznych obwodów wyjściowych.
• Moduł posiada funkcje diagnostyczne, alarm diagnostyczny, monitorowanie napięcia zasilania, wykrywanie przerwy w przewodzie oraz zwarcia. Brak prawidłowej sygnalizacji lub alarm diagnostyczny wymaga sprawdzenia instalacji przez wykwalifikowany personel.
• Moduł jest wyposażony w diody LED sygnalizujące status wyjść oraz konserwację. Sygnalizację należy interpretować zgodnie z dokumentacją producenta.
• Moduł wymaga zastosowania przedniego złącza przyłączeniowego. Podłączenia należy wykonać zgodnie z oznaczeniami zacisków i dokumentacją producenta.
• Przed oddaniem do użytkowania należy sprawdzić poprawność konfiguracji, podłączenia przewodów, zakresu sygnału, ekranowania, obciążenia wyjść oraz działania sterowanych urządzeń.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalne ciśnienie powietrza podczas pracy wynosi od 795 hPa do 1080 hPa, a podczas transportu i magazynowania od 660 hPa do 1080 hPa.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• W środowisku pracy należy uwzględnić dopuszczalne stężenia zanieczyszczeń podane przez producenta: SO2 poniżej 0,5 ppm oraz H2S poniżej 0,1 ppm przy wilgotności względnej poniżej 60%, bez kondensacji.
• Produkt jest przeznaczony do pracy w sektorze przemysłowym. Zastosowanie w innym otoczeniu wymaga sprawdzenia, czy spełnione są wymagane warunki pracy i kompatybilności elektromagnetycznej.
• Czyszczenie wykonywać wyłącznie po odłączeniu wszystkich napięć zasilających. Do czyszczenia stosować suche antystatyczne ściereczki ESD i przestrzegać zasad bezpieczeństwa przy pracy przy instalacjach elektrycznych.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Moduł może sterować urządzeniami wykonawczymi w systemach automatyki. Błędne okablowanie, nieprawidłowa konfiguracja, niewłaściwy zakres sygnału lub przekroczenie parametrów wyjść może spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe lub segmentacja sieci.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.
