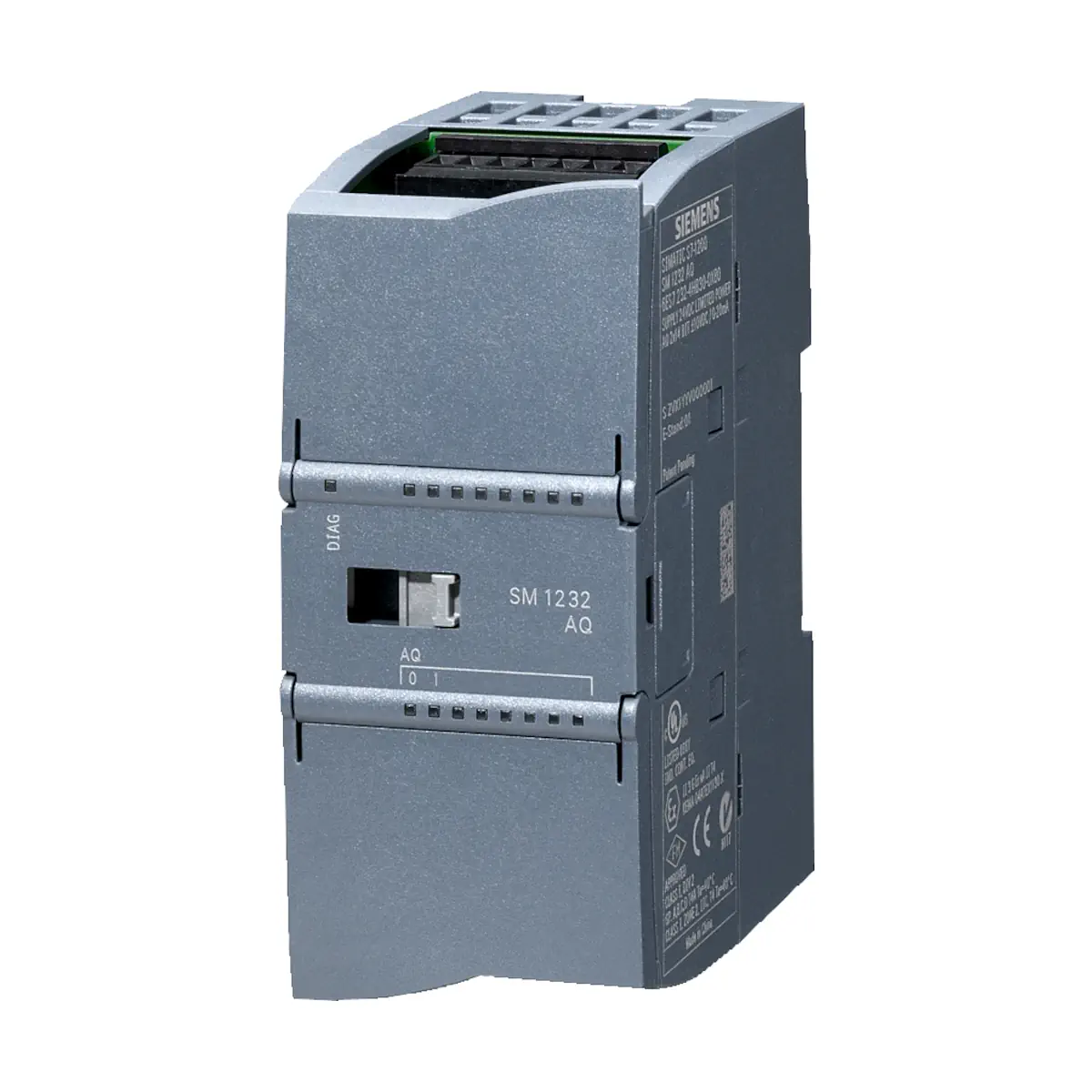

6ES7232-4HD32-0XB0 – SIMATIC S7-1200, Moduł wyjść analogowych SM 1232, 4 AO, +/-10 V / 0..20 mA / 4..20 mA

6ES7232-4HD32-0XB0 to moduł wyjść analogowych Siemens dla systemu SIMATIC S7-1200: SM 1232 (AQ 4x14 bit). Oferuje 4 wyjścia AO pracujące jako napięciowe ±10 V (rozdzielczość 14 bit) lub prądowe 0–20 mA / 4–20 mA (rozdzielczość 13 bit). Moduł zasilany jest napięciem DC 24 V i zapewnia funkcje diagnostyki (m.in. monitoring zasilania, przerwa w obwodzie, zwarcie) oraz sygnalizację LED.

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7232-4HD32-0XB0
• Typ: SIMATIC S7-1200, moduł wyjść analogowych
• Oznaczenie typu produktu: SM 1232, AQ 4x14 bit
• Liczba wyjść analogowych: 4 (prąd lub napięcie)
• Zakres napięciowy: -10 V do +10 V
• Zakresy prądowe: 0 do 20 mA oraz 4 do 20 mA
• Rozdzielczość (z overrange, maks.): 14 bit (napięcie), 13 bit (prąd)
• Diagnostyka i alarmy: tak (w tym alarm diagnostyczny)
• Stopień ochrony: IP20

Wyjścia analogowe – parametry pracy

• Typ wyjść: 4; prądowe lub napięciowe
• Impedancja obciążenia (w zakresie znamionowym):
  • wyjścia napięciowe: min. 1 000 Ω
  • wyjścia prądowe: max. 600 Ω
• Długość przewodu: max. 100 m (ekranowany, skrętka)
• Tłumienie napięcia zakłócającego: common mode voltage max. 12 V

Dokładność i błędy

• Podstawowy limit błędu (limit pracy, 25 °C):
  • napięcie: ±0,3% zakresu wyjściowego
  • prąd: ±0,3% zakresu wyjściowego
• Błąd temperaturowy (względem zakresu wyjściowego): ±0,3% przy 25 °C, do ±0,6% (całkowity zakres pomiarowy) do 55 °C

Zasilanie i pobór

• Napięcie zasilania (znamionowe): DC 24 V
• Pobór prądu (typ.): 45 mA
• Pobór z magistrali backplane (5 V DC, typ.): 80 mA
• Straty mocy (typ.): 1,5 W

Diagnostyka, alarmy i sygnalizacja

• Alarmy: tak
• Funkcja diagnostyki: tak
• Alarm diagnostyczny: tak
• Diagnostyka:
  • monitoring napięcia zasilania
  • wire-break (przerwa w obwodzie)
  • short-circuit (zwarcie)
• Diody LED: status wyjść oraz maintenance

Warunki środowiskowe

• Temperatura pracy:
  • min. -20 °C
  • max. 60 °C
  • montaż poziomy: -20…60 °C
  • montaż pionowy: -20…50 °C
• Temperatura składowania/transportu: -40…70 °C
• Ciśnienie powietrza (IEC 60068-2-13):
  • praca: 795…1 080 hPa
  • składowanie/transport: 660…1 080 hPa
• Wilgotność względna: max. 95% (przy 25 °C, bez kondensacji)
• Stężenia zanieczyszczeń (RH < 60%, bez kondensacji): SO2 < 0,5 ppm; H2S < 0,1 ppm
• Odporność na upadek (w opakowaniu): do 0,3 m, pięć razy

Podłączenie

• Metoda podłączenia: wymagany front connector

Wymiary i wykonanie

• Materiał obudowy (front): tworzywo sztuczne
• Wymiary (S x W x G): 45 x 100 x 75 mm
• Masa: ok. 180 g

Normy, dopuszczenia

• CE: tak
• CSA: tak
• UL: tak
• cULus: tak
• FM: tak
• RCM (formerly C-TICK): tak
• KC: tak
• Marine approval: tak

Podsumowanie

Siemens 6ES7232-4HD32-0XB0 (SM 1232, AQ 4x14 bit) to 4-kanałowy moduł wyjść analogowych dla SIMATIC S7-1200, obsługujący sygnały ±10 V oraz 0–20 mA / 4–20 mA z rozdzielczością do 14/13 bit. Dzięki diagnostyce (zasilanie, przerwa w obwodzie, zwarcie), diodom LED oraz parametrom pracy dopasowanym do aplikacji przemysłowych jest praktycznym wyborem do precyzyjnego sterowania urządzeniami wykonawczymi wymagającymi standardowych sygnałów analogowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada oznaczenia i dopuszczenia dotyczące zastosowania w obszarach zagrożonych wybuchem, w tym ATEX, IECEx, FM oraz CCC-Ex.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest analogową płytką wejściową SIMATIC S7-1200 SB 1231 przeznaczoną do pracy w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Urządzenie należy zasilać napięciem DC 24 V. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Moduł pobiera prąd z magistrali wewnętrznej 5 V DC typowo 55 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i podłączonych modułów.
• Płytka posiada 1 różnicowe wejście analogowe prądowe lub napięciowe. Wejście może pracować w zakresach napięciowych ±10 V, ±5 V, ±2,5 V albo prądowym 0–20 mA. Tryb pracy i podłączenie należy wykonać zgodnie z konfiguracją oraz dokumentacją producenta.
• Nie przekraczać dopuszczalnych wartości granicznych wejścia: maksymalnie ±35 V dla wejścia prądowego, maksymalnie 35 V dla wejścia napięciowego oraz maksymalnie 40 mA prądu wejściowego.
• Dla zakresów napięciowych rezystancja wejściowa wynosi co najmniej 9 MΩ, a dla zakresu prądowego 0–20 mA co najmniej 250 Ω. Nieprawidłowe podłączenie lub przekroczenie parametrów wejściowych może powodować błędne pomiary albo uszkodzenie urządzenia.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie sterownika oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków lub innych elementów produkt należy wycofać z użytkowania.
• Przewody sygnałowe wejścia analogowego powinny być skręcane i ekranowane. Dopuszczalna długość przewodu ekranowanego wynosi maksymalnie 100 m.
• Przewody analogowe należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia, błędne wartości pomiarowe lub nieoczekiwane działanie systemu.
• Urządzenie przetwarza wartości analogowe z rozdzielczością do 11 bitów plus znak. Błędna konfiguracja zakresu napięciowego lub prądowego może spowodować nieprawidłowy odczyt sygnału i błędne działanie programu sterującego.
• Moduł posiada funkcje diagnostyczne, alarm diagnostyczny oraz diody LED sygnalizujące status wejścia i konserwację. Brak prawidłowej sygnalizacji lub alarm diagnostyczny wymaga sprawdzenia instalacji przez wykwalifikowany personel.
• Przed oddaniem do użytkowania należy sprawdzić poprawność konfiguracji, podłączenia przewodów, zakresu sygnału, ekranowania oraz działania podłączonego czujnika lub źródła sygnału.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• W środowisku pracy należy uwzględnić dopuszczalne stężenia zanieczyszczeń podane przez producenta: SO2 poniżej 0,5 ppm oraz H2S poniżej 0,1 ppm przy wilgotności względnej poniżej 60%, bez kondensacji.
• Moduł wymaga zastosowania przedniego złącza przyłączeniowego. Podłączenia należy wykonać zgodnie z oznaczeniami zacisków i dokumentacją producenta.
• Moduł może przekazywać sygnały pomiarowe do systemu automatyki. Błędne okablowanie, nieprawidłowa konfiguracja, niewłaściwy zakres sygnału lub przekroczenie parametrów wejścia może spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.
