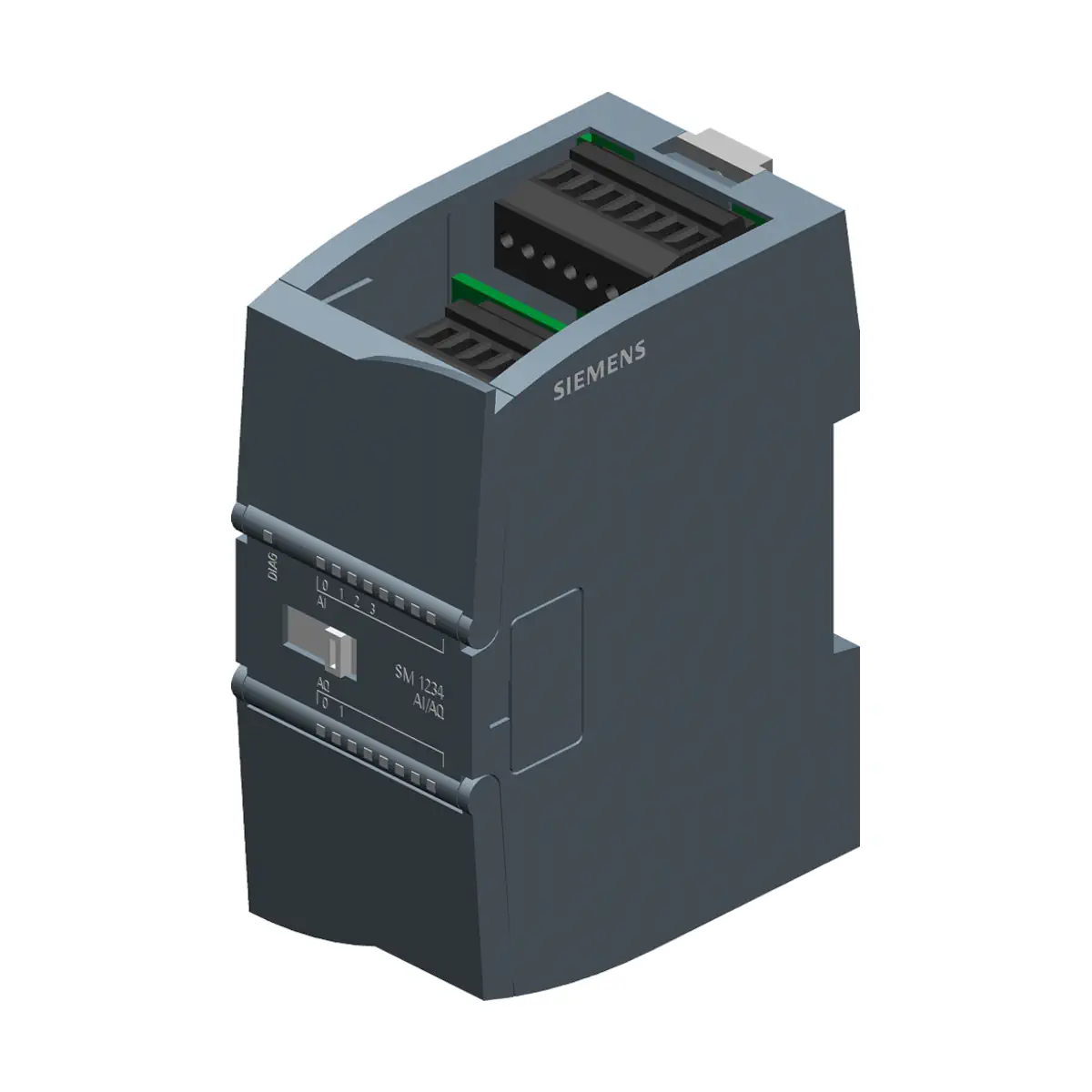

6ES7234-4HE32-0XB0 – SIMATIC S7-1200, Moduł wejść / wyjść analogowych SM 1234, 4 AI / 2 AO, +/-10 V / 0..20mA / 4..20mA

6ES7234-4HE32-0XB0 to moduł wejść/wyjść analogowych Siemens SIMATIC S7-1200 typu SM 1234, oferujący 4 wejścia analogowe (AI) oraz 2 wyjścia analogowe (AO). Obsługuje sygnały napięciowe ±10 V (również zakresy ±5 V i ±2,5 V) oraz prądowe 0/4…20 mA, dzięki czemu sprawdza się jako uniwersalny moduł do akwizycji i generacji sygnałów analogowych w aplikacjach automatyki.

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7234-4HE32-0XB0
• Seria / typ: SIMATIC S7-1200, SM 1234
• Konfiguracja kanałów: 4 × AI (różnicowe prądowe lub napięciowe) / 2 × AO (prądowe lub napięciowe)
• Zakresy wejść (AI): ±10 V, ±5 V, ±2,5 V oraz 0…20 mA, 4…20 mA
• Zakresy wyjść (AO): -10…+10 V oraz 0…20 mA, 4…20 mA
• Rozdzielczość: AI 4×13 bit / AQ 2×14 bit; dla AO: napięcie 14 bit, prąd 13 bit
• Czas cyklu (wszystkie kanały AI): maks. 625 µs
• Tłumienie zakłóceń 50/60 Hz: 40 dB, DC do 60 V
• Diagnostyka: alarmy, monitoring napięcia zasilania, wykrywanie przerwy w obwodzie (wire-break), zwarcia; diody LED statusu wejść, wyjść i serwisowe
• Stopień ochrony: IP20

Zastosowanie

Moduł SM 1234 (6ES7234-4HE32-0XB0) służy do podłączania czujników i urządzeń wykonawczych z sygnałami analogowymi napięciowymi oraz prądowymi w systemach opartych o SIMATIC S7-1200. Wejścia pracują jako różnicowe, a wyjścia mogą generować sygnał napięciowy lub prądowy w zależności od konfiguracji.

Wejścia analogowe (AI) – zakresy i parametry

• Liczba wejść: 4 (prądowe lub napięciowe, różnicowe)
• Zakresy napięciowe: -10…+10 V, -5…+5 V, -2,5…+2,5 V
• Rezystancja wejściowa (dla zakresów napięciowych): ≥ 9 MΩ
• Zakresy prądowe: 0…20 mA, 4…20 mA
• Rezystancja wejściowa (0…20 mA): 280 Ω
• Granice zniszczenia: napięcie wejściowe maks. 35 V; prąd wejściowy maks. 40 mA
• Zasada pomiaru: różnicowa
• Integracja/konwersja: czas integracji parametryzowany
• Rozdzielczość z przesterowaniem (z bitem znaku): maks. 12 bit + znak
• Wygładzanie pomiaru: parametryzowane (None / Low / Medium / High)

Wyjścia analogowe (AO) – zakresy i parametry

• Liczba wyjść: 2 (prądowe lub napięciowe)
• Zakres napięciowy: -10…+10 V
• Zakresy prądowe: 0…20 mA, 4…20 mA
• Obciążenie w zakresie znamionowym: dla wyjść napięciowych min. 1 000 Ω; dla wyjść prądowych max. 600 Ω
• Rozdzielczość (z przesterowaniem, z bitem znaku): maks. 14 bit; napięcie 14 bit, prąd 13 bit
• Separacja galwaniczna (AO): brak separacji między kanałami a zasilaniem elektroniki

Dokładność i diagnostyka

• Błąd podstawowy (limit operacyjny w 25°C): AI napięcie ±0,1% zakresu; AI prąd ±0,1% zakresu; AO napięcie ±0,3% zakresu; AO prąd ±0,3% zakresu
• Błąd temperaturowy (wejścia, względem zakresu): ±0,1% (25°C), do ±0,2% (55°C) całego zakresu pomiarowego
• Błąd temperaturowy (wyjścia, względem zakresu): ±0,3% (25°C), do ±0,6% (55°C) całego zakresu pomiarowego
• Napięcie wspólne (common mode), maks.: 12 V
• Alarmy i diagnostyka: alarm diagnostyczny; monitoring napięcia zasilania; wykrywanie przerwy w obwodzie (wire-break) i zwarcia
• Sygnalizacja LED: status wejść, status wyjść, LED serwisowa

Zasilanie, pobór prądu i okablowanie

• Napięcie zasilania (DC): 24 V
• Pobór prądu (typ.): 60 mA
• Pobór z magistrali backplane 5 V DC (typ.): 80 mA
• Strata mocy (typ.): 2 W
• Maks. długość przewodu: 100 m (ekranowany, skrętka)
• Metoda podłączenia: wymagany front connector

Warunki środowiskowe i wykonanie

• Temperatura pracy: -20…60°C (montaż poziomy), -20…50°C (montaż pionowy)
• Temperatura składowania/transportu: -40…70°C
• Wilgotność: do 95% przy 25°C (bez kondensacji)
• Swobodny upadek: 0,3 m (5 razy, w opakowaniu produktu)
• Ciśnienie powietrza (IEC 60068-2-13): praca 795…1 080 hPa; składowanie/transport 660…1 080 hPa
• Stężenia zanieczyszczeń (bez kondensacji): SO2 < 0,5 ppm; H2S < 0,1 ppm; RH < 60%
• Materiał obudowy (front): tworzywo sztuczne
• Stopień ochrony: IP20

Wymiary i masa

• Szerokość: 45 mm
• Wysokość: 100 mm
• Głębokość: 75 mm
• Masa: ok. 220 g

Certyfikaty i dopuszczenia

• CE: tak
• CSA: tak
• UL: tak
• cULus: tak
• FM: tak
• RCM (dawniej C-TICK): tak
• KC: tak
• Dopuszczenie morskie (Marine approval): tak

Podsumowanie

Siemens 6ES7234-4HE32-0XB0 (SM 1234) to kompaktowy moduł analogowy dla SIMATIC S7-1200, łączący 4 wejścia AI (różnicowe: napięcie/prąd) oraz 2 wyjścia AO (napięcie/prąd). Obsługa popularnych zakresów ±10 V i 0/4…20 mA, parametryzowana integracja oraz wygładzanie, a także wbudowana diagnostyka i LED-y statusowe sprawiają, że jest to uniwersalne rozwiązanie do precyzyjnej pracy z sygnałami analogowymi w sterowaniu i monitoringu procesów.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada oznaczenia i dopuszczenia dotyczące zastosowania w obszarach zagrożonych wybuchem, w tym ATEX, IECEx, FM oraz CCC-Ex.
• Produkt posiada deklarację środowiskową EPD.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest modułem wejść/wyjść analogowych SIMATIC S7-1200 SM 1234 przeznaczonym do pracy w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Urządzenie należy zasilać napięciem DC 24 V. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Moduł pobiera prąd typowo 60 mA oraz prąd z magistrali wewnętrznej 5 V DC typowo 80 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i podłączonych modułów.
• Moduł posiada 4 różnicowe wejścia analogowe prądowe lub napięciowe oraz 2 wyjścia analogowe prądowe lub napięciowe. Wejścia mogą pracować w zakresach ±10 V, ±5 V, ±2,5 V albo 0–20 mA / 4–20 mA, a wyjścia w zakresie -10 V do +10 V albo 0–20 mA / 4–20 mA.
• Tryb pracy wejść i wyjść, zakres sygnału oraz sposób podłączenia należy wykonać zgodnie z konfiguracją i dokumentacją producenta. Błędna konfiguracja może spowodować nieprawidłowy pomiar lub sterowanie urządzeniem wykonawczym.
• Nie przekraczać dopuszczalnych wartości granicznych wejść: maksymalnie 35 V dla wejścia napięciowego oraz maksymalnie 40 mA dla wejścia prądowego.
• Dla zakresów napięciowych rezystancja wejściowa wynosi co najmniej 9 MΩ, a dla zakresów prądowych 0–20 mA i 4–20 mA wynosi 280 Ω. Nieprawidłowe podłączenie lub przekroczenie parametrów wejściowych może powodować błędne pomiary albo uszkodzenie urządzenia.
• Dla wyjść napięciowych minimalna impedancja obciążenia wynosi 1000 Ω, a dla wyjść prądowych maksymalna impedancja obciążenia wynosi 600 Ω. Nieprawidłowe obciążenie może powodować błędne działanie wyjść lub uszkodzenie urządzenia.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie sterownika oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków lub innych elementów produkt należy wycofać z użytkowania.
• Stopień ochrony urządzenia: IP20. Produkt należy montować w obudowie, szafie sterowniczej lub rozdzielnicy zapewniającej ochronę przed dotykiem, wilgocią, wodą, kondensacją, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Przewody sygnałowe wejść i wyjść analogowych powinny być skręcane i ekranowane. Dopuszczalna długość przewodu ekranowanego wynosi maksymalnie 100 m.
• Przewody analogowe należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia, błędne wartości pomiarowe lub nieoczekiwane działanie systemu.
• Urządzenie przetwarza wartości analogowe z rozdzielczością do 12 bitów plus znak dla wejść oraz generuje wartości analogowe z rozdzielczością do 14 bitów dla wyjść napięciowych i 13 bitów dla wyjść prądowych.
• Moduł posiada funkcje diagnostyczne, alarm diagnostyczny, monitorowanie napięcia zasilania, wykrywanie przerwy w przewodzie oraz zwarcia. Brak prawidłowej sygnalizacji lub alarm diagnostyczny wymaga sprawdzenia instalacji przez wykwalifikowany personel.
• Moduł jest wyposażony w diody LED sygnalizujące status wejść, status wyjść oraz konserwację. Sygnalizację należy interpretować zgodnie z dokumentacją producenta.
• Wyjścia analogowe nie posiadają separacji potencjałów między kanałami a zasilaniem elektroniki. Podłączenia należy wykonywać zgodnie z dokumentacją producenta i wymaganiami instalacji.
• Przed oddaniem do użytkowania należy sprawdzić poprawność konfiguracji, podłączenia przewodów, zakresów sygnału, ekranowania, obciążenia wyjść oraz działania podłączonych czujników i urządzeń wykonawczych.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• W środowisku pracy należy uwzględnić dopuszczalne stężenia zanieczyszczeń podane przez producenta: SO2 poniżej 0,5 ppm oraz H2S poniżej 0,1 ppm przy wilgotności względnej poniżej 60%, bez kondensacji.
• Moduł wymaga zastosowania przedniego złącza przyłączeniowego. Podłączenia należy wykonać zgodnie z oznaczeniami zacisków i dokumentacją producenta.
• Moduł może przekazywać sygnały pomiarowe i sterować urządzeniami wykonawczymi w systemach automatyki. Błędne okablowanie, nieprawidłowa konfiguracja, niewłaściwy zakres sygnału lub przekroczenie parametrów wejść i wyjść może spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.
