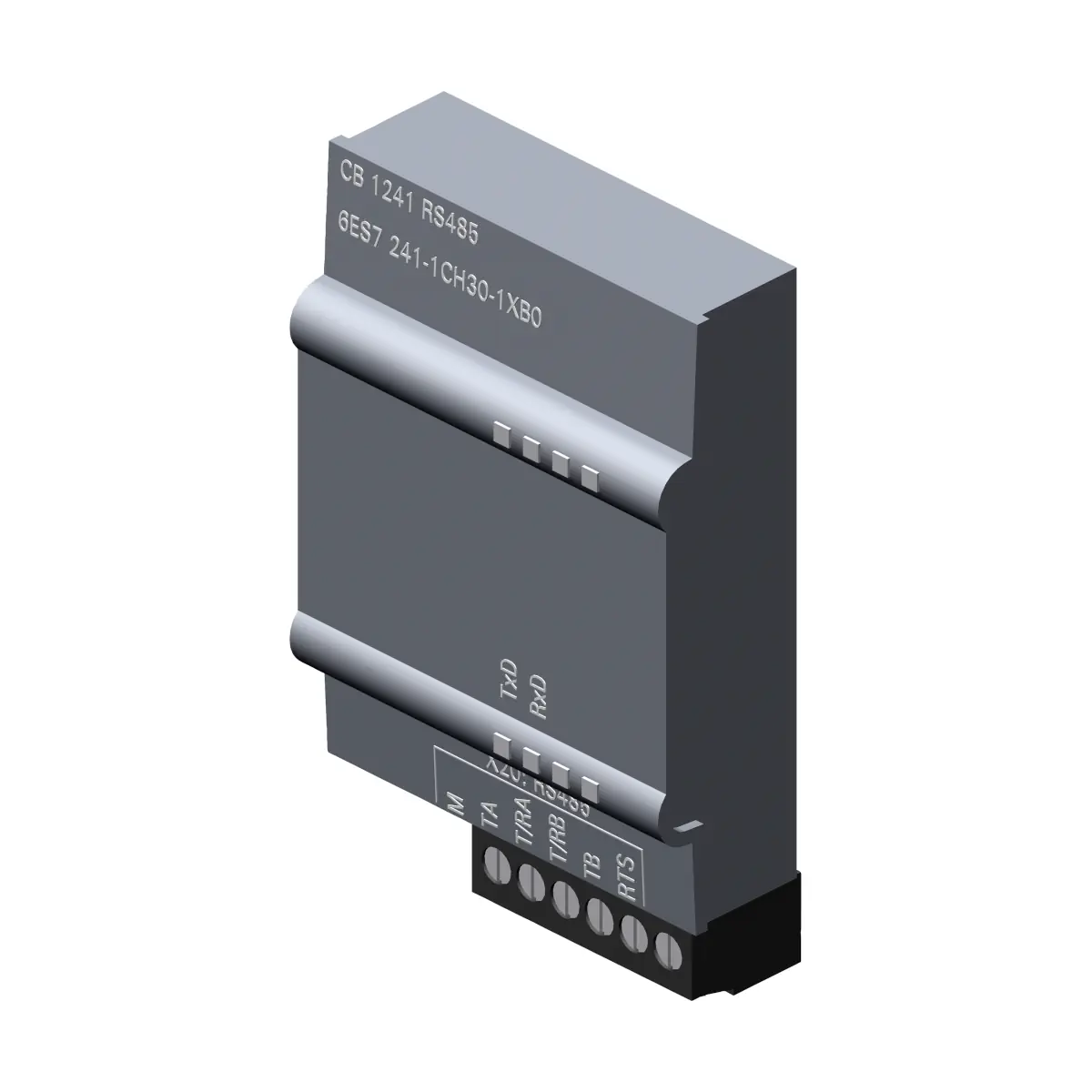

6ES7241-1CH30-1XB0 SIMATIC S7-1200, Płytka komunikacyjna CB1241, RS485, zaciski śrubowek, wsparcie Freeport

6ES7241-1CH30-1XB0 to moduł komunikacyjny (Communication Board) CB 1241 RS 485 do systemu SIMATIC S7-1200, wyposażony w interfejs RS485 oraz złącze typu terminal block. Umożliwia realizację połączeń punkt–punkt o długości przewodu do 1000 m i obsługuje m.in. komunikację Freeport, a także Modbus RTU (master oraz device).

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6ES7241-1CH30-1XB0
• Rodzina / typ: SIMATIC S7-1200, Communication Board CB 1241 RS 485
• Interfejs: RS485 (połączenie punkt–punkt)
• Maks. długość kabla: 1 000 m
• Zintegrowany sterownik protokołów: Freeport
• Obsługiwane protokoły / funkcje: Freeport, ASCII (dostępne jako funkcja biblioteczna), Modbus RTU master, Modbus RTU device, USS (dostępne jako funkcja biblioteczna)
• Diagnostyka: funkcja diagnostyczna – tak
• Stopień ochrony: IP20

Komunikacja i protokoły

Freeport

• Maks. długość telegramu: 1 kbyte
• Bity na znak: 7 lub 8
• Liczba bitów stopu: 1 (standard) lub 2
• Parzystość: brak (standard), parzysta, nieparzysta, mark (bit parzystości zawsze 1), space (bit parzystości zawsze 0)

3964 (R)

• Maks. długość telegramu: 1 kbyte
• Bity na znak: 7 lub 8
• Liczba bitów stopu: 1 (standard) lub 2
• Parzystość: brak (standard), parzysta, nieparzysta, mark (bit parzystości zawsze 1), space (bit parzystości zawsze 0)

Modbus RTU

• Modbus RTU master:
• Obszar adresowy: 1 do 49 999 (standardowe adresowanie Modbus)
• Maks. liczba urządzeń: 247 (numery slave 1 do 247)
• Segment sieci: maks. 32 urządzenia na segment; do rozbudowy wymagane dodatkowe repeatery
• Modbus RTU device:
• Obszar adresowy: 1 do 49 999 (standardowe adresowanie Modbus)

Zasilanie i parametry elektryczne

• Pobór prądu z magistrali (backplane bus) 5 V DC: typ. 50 mA
• Strata mocy: typ. 1,5 W

Normy i dopuszczenia

• CE: tak
• CSA: tak
• UL: tak
• cULus: tak
• FM: tak
• RCM (dawniej C-TICK): tak
• KC: tak
• Marine approval: tak

Warunki środowiskowe

• Temperatura pracy: -20…60°C
• Temperatura pracy (montaż poziomy): -20…60°C
• Temperatura pracy (montaż pionowy): -20…50°C
• Dopuszczalna zmiana temperatury: 5°C do 55°C, 3°C/min
• Temperatura składowania/transportu: -40…70°C
• Wilgotność względna (praca przy 25°C, bez kondensacji): maks. 95%
• Ciśnienie powietrza (praca): 795…1080 hPa
• Ciśnienie powietrza (składowanie/transport): 660…1080 hPa
• Swobodny upadek (w opakowaniu): maks. 0,3 m; pięć razy

Wymiary i wykonanie

• Materiał obudowy (front): tworzywo sztuczne
• Szerokość: 38 mm
• Wysokość: 62 mm
• Głębokość: 21 mm
• Masa: ok. 40 g

Podsumowanie

Siemens 6ES7241-1CH30-1XB0 (CB 1241 RS 485) to kompaktowy moduł komunikacyjny RS485 dla SIMATIC S7-1200, przeznaczony do realizacji połączeń punkt–punkt do 1000 m. Zapewnia obsługę Freeport oraz komunikację Modbus RTU (master i device), oferując jednocześnie funkcje diagnostyczne i stopień ochrony IP20.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, UKCA oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada oznaczenia i dopuszczenia dotyczące zastosowania w obszarach zagrożonych wybuchem, w tym ATEX, IECEx, FM oraz CCC-Ex.
• Produkt posiada oznaczenie China RoHS oraz deklarację producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest płytką komunikacyjną SIMATIC S7-1200 CB 1241 przeznaczoną do komunikacji szeregowej RS485 w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Płytka komunikacyjna jest zasilana z magistrali wewnętrznej sterownika S7-1200. Pobór prądu z magistrali 5 V DC wynosi typowo 50 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i modułów.
• Płytka posiada interfejs RS485 z zaciskami śrubowymi. Podłączenie przewodów komunikacyjnych należy wykonać zgodnie z dokumentacją producenta, wymaganiami instalacji oraz wybranym trybem pracy interfejsu.
• Maksymalna długość przewodu dla połączenia punkt-punkt wynosi 1000 m. Długość przewodów, ekranowanie, uziemienie i prowadzenie trasy kablowej należy dobrać zgodnie z warunkami instalacji i zasadami kompatybilności elektromagnetycznej.
• Płytka obsługuje protokoły Freeport, 3964(R), Modbus RTU master, Modbus RTU device, ASCII oraz USS. Błędna konfiguracja protokołu, adresacji, parzystości, liczby bitów danych lub bitów stopu może spowodować brak komunikacji albo nieprawidłową wymianę danych.
• Dla protokołów Freeport i 3964(R) maksymalna długość telegramu wynosi 1 kB. Parametry transmisji, takie jak 7 lub 8 bitów na znak, 1 lub 2 bity stopu oraz rodzaj parzystości, należy ustawić zgodnie z wymaganiami urządzeń współpracujących.
• Dla Modbus RTU master i device należy stosować standardowe adresowanie Modbus oraz prawidłowo dobrać numery urządzeń w sieci. W jednym segmencie sieci Modbus dopuszcza się maksymalnie 32 urządzenia; rozbudowa sieci wymaga zastosowania odpowiednich repeaterów.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie sterownika oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Należy upewnić się, że wszystkie części instalacji zasilane zewnętrznie są również odłączone od zasilania. Nawet po odłączeniu głównego zasilania instalacji części zasilane zewnętrznie mogą pozostawać pod napięciem.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków śrubowych lub innych elementów produkt należy wycofać z użytkowania.
• Stopień ochrony urządzenia: IP20. Produkt należy montować w obudowie, szafie sterowniczej lub rozdzielnicy zapewniającej ochronę przed dotykiem, wilgocią, wodą, kondensacją, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Przewody komunikacyjne należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia, utratę komunikacji lub nieoczekiwane działanie systemu.
• Płytka posiada funkcję diagnostyczną. Brak prawidłowej komunikacji lub sygnalizacja błędu wymaga sprawdzenia instalacji, okablowania, konfiguracji i komunikacji przez wykwalifikowany personel.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu płytki w sterowniku, połączeń RS485, ekranowania, konfiguracji protokołu, adresacji, parametrów transmisji oraz działania komunikacji z urządzeniami współpracującymi.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna zmiana temperatury wynosi 3°C/min w zakresie od 5°C do 55°C. Nie narażać urządzenia na warunki środowiskowe przekraczające parametry podane przez producenta.
• Dopuszczalne ciśnienie powietrza podczas pracy wynosi od 795 hPa do 1080 hPa, a podczas transportu i magazynowania od 660 hPa do 1080 hPa.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• Produkt jest przeznaczony do pracy w sektorze przemysłowym. Zastosowanie w innym otoczeniu wymaga sprawdzenia, czy spełnione są wymagane warunki pracy i kompatybilności elektromagnetycznej.
• Czyszczenie wykonywać wyłącznie po odłączeniu wszystkich napięć zasilających. Do czyszczenia stosować suche antystatyczne ściereczki ESD i przestrzegać zasad bezpieczeństwa przy pracy przy instalacjach elektrycznych.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Płytka może uczestniczyć w wymianie danych sterujących i diagnostycznych w systemach automatyki. Błędne okablowanie, nieprawidłowa konfiguracja, zakłócenia transmisji lub utrata komunikacji mogą spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe lub segmentacja sieci.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.
