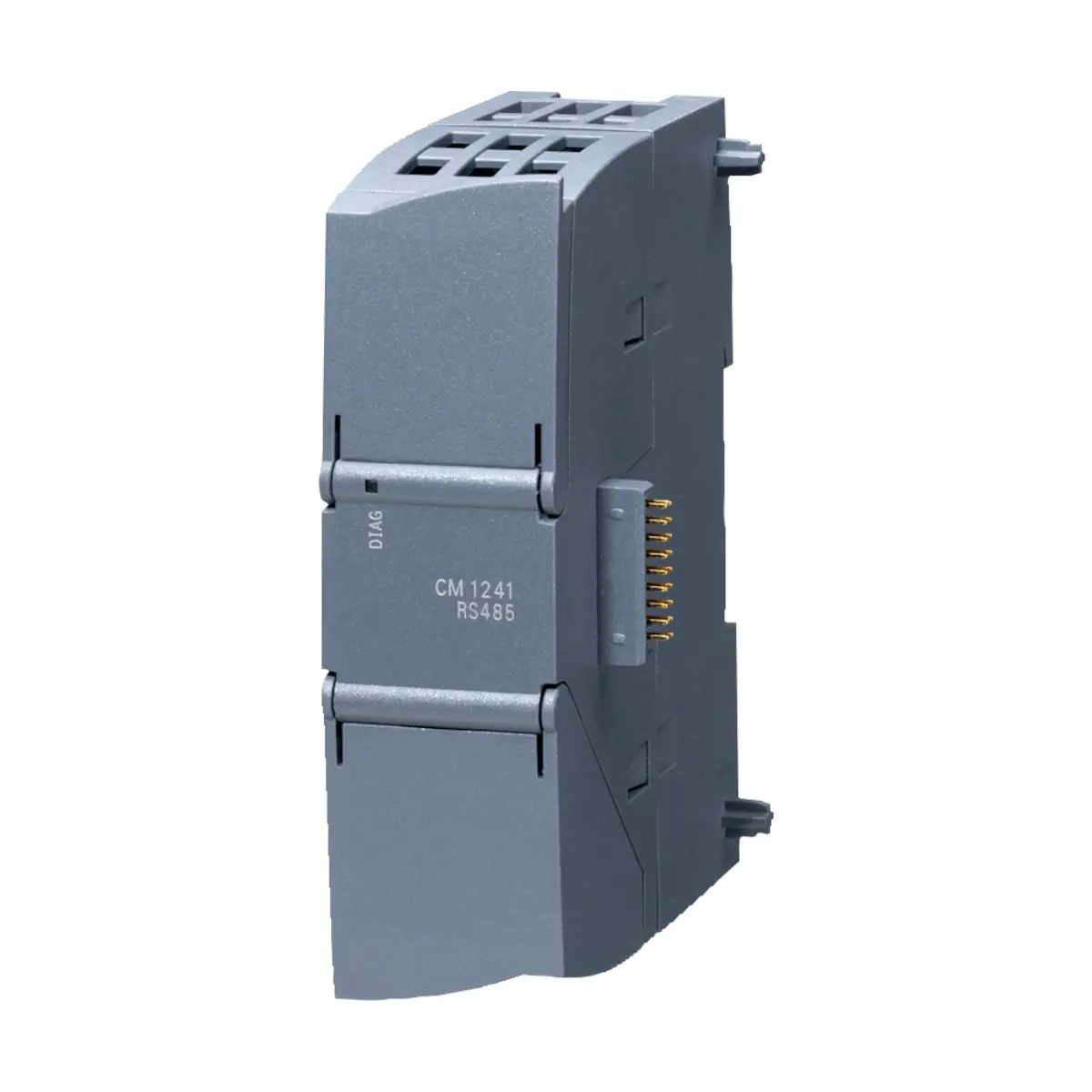

6ES7241-1CH32-0XB0 SIMATIC S7-1200, Moduł komunikacyjny, CM1241, RS422 / RS485, gniazdo 9-pin D-sub, wsparcie Freeport

6ES7241-1CH32-0XB0 to moduł komunikacyjny SIMATIC S7-1200 – CM 1241 RS422/485 z interfejsem RS 422 / RS 485 (X.27) oraz złączem 9‑pin D‑sub (gniazdo). Moduł obsługuje m.in. Freeport i umożliwia realizację komunikacji szeregowej w aplikacjach automatyki z przewodem o długości do 1000 m (połączenie point‑to‑point).

Najważniejsze cechy

• Producent: Siemens
• Model: 6ES7241-1CH32-0XB0
• Rodzina / typ: SIMATIC S7-1200, moduł komunikacyjny CM 1241 RS 422 / 485
• Interfejs: RS 422 / RS 485 (X.27), 1 port
• Złącze: 9‑polowe D‑sub (gniazdo)
• Maks. długość przewodu: 1000 m (point‑to‑point)
• Obsługiwane sterowniki/protokoły: Freeport, 3964 (R), Modbus RTU master, Modbus RTU device; ASCII (funkcja biblioteczna), USS (funkcja biblioteczna)
• Diagnostyka: funkcja diagnostyczna oraz LED diagnostyczny (status wyjść)
• Stopień ochrony: IP20

Zastosowanie

Moduł CM 1241 RS422/485 (6ES7241-1CH32-0XB0) służy do rozbudowy sterowników SIMATIC S7-1200 o komunikację szeregową RS 422 / RS 485. Pozwala integrować urządzenia i systemy komunikujące się m.in. przez Freeport oraz Modbus RTU.

Protokoły i parametry transmisji

Freeport

• Maks. długość telegramu: 1 kbyte
• Bity na znak: 7 lub 8
• Bity stopu: 1 (standard) lub 2
• Parzystość: brak (standard), parzysta, nieparzysta, mark (bit parzystości zawsze 1), space (bit parzystości zawsze 0)

3964 (R)

• Maks. długość telegramu: 1 kbyte
• Bity na znak: 7 lub 8
• Bity stopu: 1 (standard) lub 2
• Parzystość: brak (standard), parzysta, nieparzysta, mark (bit parzystości zawsze 1), space (bit parzystości zawsze 0)

Modbus RTU master

• Obszar adresowy: 1…49 999 (standardowe adresowanie Modbus)
• Adresy slave: 1…247
• Maks. liczba urządzeń w segmencie: 32 (dla większej liczby wymagane dodatkowe repeatery)

Modbus RTU device

• Obszar adresowy: 1…49 999 (standardowe adresowanie Modbus)

Zasilanie i pobór

• Napięcie znamionowe: DC 24 V
• Dopuszczalny zakres napięcia: DC 20,4…28,8 V
• Pobór prądu (maks.): 220 mA (z magistrali backplane 5 V DC)
• Strata mocy (typ.): 1,1 W

Diagnostyka

• Funkcja diagnostyczna: tak
• Wskazania diagnostyczne: LED (status wyjść)

Warunki środowiskowe

• Temperatura pracy: -20…60°C
• Temperatura pracy (montaż poziomy): -20…60°C
• Temperatura pracy (montaż pionowy): -20…50°C
• Dopuszczalna zmiana temperatury: 5°C do 55°C, 3°C/min
• Temperatura składowania/transportu: -40…70°C
• Wilgotność względna: przy 25°C bez kondensacji, maks. 95%
• Ciśnienie powietrza (praca): 795…1080 hPa
• Ciśnienie powietrza (składowanie/transport): 660…1080 hPa
• Swobodny upadek: maks. 0,3 m, 5 razy (w opakowaniu produktu)

Wymiary i masa

• Szerokość: 30 mm
• Wysokość: 100 mm
• Głębokość: 75 mm
• Masa: ok. 155 g

Normy i dopuszczenia

• CE: tak
• CSA: tak
• UL: tak
• cULus: tak
• FM: tak
• RCM (dawniej C-TICK): tak
• KC: tak
• Marine approval: tak

Podsumowanie

Siemens 6ES7241-1CH32-0XB0 (CM 1241 RS422/485) to kompaktowy moduł komunikacyjny do SIMATIC S7-1200, zapewniający 1 port RS 422 / RS 485 na złączu 9‑pin D‑sub. Obsługa Freeport, 3964 (R) oraz Modbus RTU (master i device), diagnostyka LED i zasilanie DC 24 V czynią go praktycznym rozwiązaniem do integracji urządzeń szeregowych w systemach automatyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, UKCA oraz dopuszczenia CSA, UL, cULus, FM, RCM, KC i dopuszczenia morskie.
• Produkt posiada oznaczenia i dopuszczenia dotyczące zastosowania w obszarach zagrożonych wybuchem, w tym ATEX, IECEx, FM oraz CCC-Ex.
• Produkt posiada oznaczenie China RoHS oraz deklarację producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki lub recyklingu.
• Montaż, podłączenie, uruchomienie i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest modułem komunikacyjnym SIMATIC S7-1200 CM 1241 przeznaczonym do komunikacji szeregowej RS422/RS485 w systemie automatyki. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Urządzenie należy zasilać napięciem DC 24 V w dopuszczalnym zakresie 20,4–28,8 V DC. Nie przekraczać parametrów zasilania podanych w dokumentacji producenta.
• Moduł pobiera prąd z magistrali wewnętrznej 5 V DC, maksymalnie 220 mA. Przy rozbudowie systemu należy uwzględnić budżet zasilania sterownika i modułów.
• Moduł posiada jeden interfejs RS422/RS485 typu X.27 z 9-pinowym gniazdem D-sub. Podłączenie przewodów komunikacyjnych należy wykonać zgodnie z dokumentacją producenta, wymaganiami instalacji oraz wybranym trybem pracy interfejsu.
• Maksymalna długość przewodu dla połączenia punkt-punkt wynosi 1000 m. Długość przewodów, ekranowanie, uziemienie i prowadzenie trasy kablowej należy dobrać zgodnie z warunkami instalacji i zasadami kompatybilności elektromagnetycznej.
• Moduł obsługuje protokoły Freeport, 3964(R), Modbus RTU master, Modbus RTU device, ASCII oraz USS. Błędna konfiguracja protokołu, adresacji, parzystości, liczby bitów danych lub bitów stopu może spowodować brak komunikacji albo nieprawidłową wymianę danych.
• Dla protokołów Freeport i 3964(R) maksymalna długość telegramu wynosi 1 kB. Parametry transmisji, takie jak 7 lub 8 bitów na znak, 1 lub 2 bity stopu oraz rodzaj parzystości, należy ustawić zgodnie z wymaganiami urządzeń współpracujących.
• Dla Modbus RTU master i device należy stosować standardowe adresowanie Modbus oraz prawidłowo dobrać numery urządzeń w sieci. W jednym segmencie sieci Modbus dopuszcza się maksymalnie 32 urządzenia; rozbudowa sieci wymaga zastosowania odpowiednich repeaterów.
• Przed montażem, demontażem, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie modułu oraz całego powiązanego wyposażenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, nieoczekiwane działanie instalacji albo uszkodzenie urządzenia.
• Należy upewnić się, że wszystkie części instalacji zasilane zewnętrznie są również odłączone od zasilania. Nawet po odłączeniu głównego zasilania instalacji części zasilane zewnętrznie mogą pozostawać pod napięciem.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, złącza D-sub, zacisków lub innych elementów produkt należy wycofać z użytkowania.
• Stopień ochrony urządzenia: IP20. Produkt należy montować w obudowie, szafie sterowniczej lub rozdzielnicy zapewniającej ochronę przed dotykiem, wilgocią, wodą, kondensacją, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Przewody komunikacyjne należy prowadzić oddzielnie od przewodów zasilających oraz przewodów powodujących silne zakłócenia. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia, utratę komunikacji lub nieoczekiwane działanie systemu.
• Moduł posiada funkcję diagnostyczną oraz diodę LED sygnalizującą status. Brak prawidłowej sygnalizacji lub sygnalizacja błędu wymaga sprawdzenia instalacji, okablowania, konfiguracji i komunikacji przez wykwalifikowany personel.
• Przed oddaniem do użytkowania należy sprawdzić poprawność podłączenia zasilania, połączeń RS422/RS485, ekranowania, konfiguracji protokołu, adresacji, parametrów transmisji oraz działania komunikacji z urządzeniami współpracującymi.
• Dopuszczalna temperatura pracy wynosi od -20°C do +60°C przy montażu poziomym oraz od -20°C do +50°C przy montażu pionowym. Temperatura przechowywania i transportu wynosi od -40°C do +70°C.
• Dopuszczalna zmiana temperatury wynosi 3°C/min w zakresie od 5°C do 55°C. Nie narażać urządzenia na warunki środowiskowe przekraczające parametry podane przez producenta.
• Dopuszczalne ciśnienie powietrza podczas pracy wynosi od 795 hPa do 1080 hPa, a podczas transportu i magazynowania od 660 hPa do 1080 hPa.
• Dopuszczalna wilgotność względna podczas pracy wynosi do 95% przy 25°C, bez kondensacji. Nie stosować urządzenia w warunkach powodujących kondensację pary wodnej.
• Produkt jest przeznaczony do pracy w sektorze przemysłowym. Zastosowanie w innym otoczeniu wymaga sprawdzenia, czy spełnione są wymagane warunki pracy i kompatybilności elektromagnetycznej.
• Czyszczenie wykonywać wyłącznie po odłączeniu wszystkich napięć zasilających. Do czyszczenia stosować suche antystatyczne ściereczki ESD i przestrzegać zasad bezpieczeństwa przy pracy przy instalacjach elektrycznych.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Moduł może uczestniczyć w wymianie danych sterujących i diagnostycznych w systemach automatyki. Błędne okablowanie, nieprawidłowa konfiguracja, zakłócenia transmisji lub utrata komunikacji mogą spowodować nieoczekiwane działanie maszyn, uszkodzenie mienia albo zagrożenie dla użytkownika.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe lub segmentacja sieci.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.
