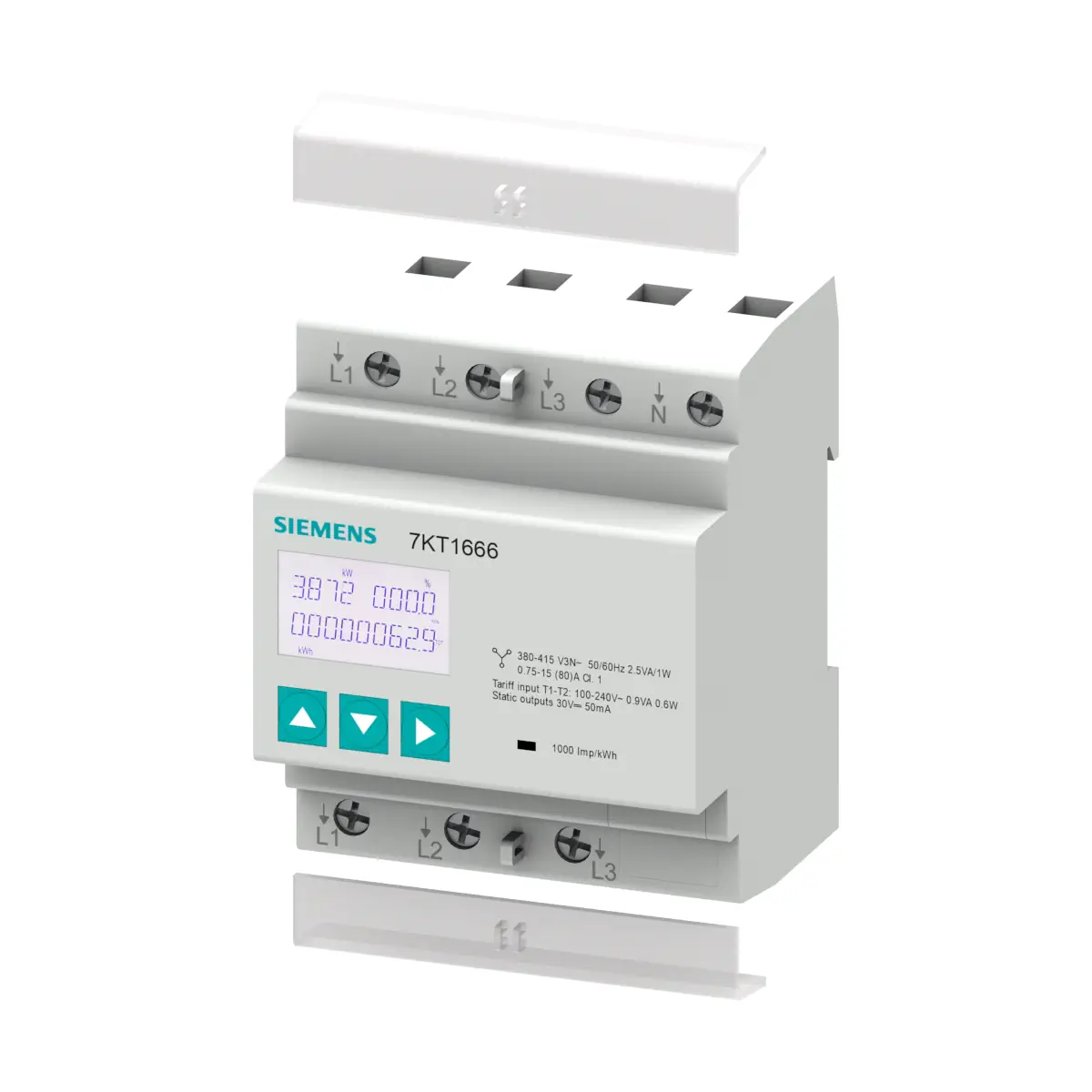

7KT1666 SENTRON PAC1600 Licznik energii elektrycznej z LCD, (L-L) 400 V, (L-N), 230 V, 80 A, montaż na szynę, 3-fazowy, Modbus RTU/ASCII + MID Energia pozorna / czynna / bierna, własne zasilanie, przyłącze śrubowe

7KT1666 to 3‑fazowy licznik energii z rodziny Siemens SENTRON (seria 7KT PAC1600) z wyświetlaczem LCD, przeznaczony do montażu na szynie DIN. Urządzenie pracuje w sieciach 3‑ i 4‑przewodowych, obsługuje napięcia 400 V (L‑L) oraz 230 V (L‑N) i prąd znamionowy 80 A. W standardzie oferuje komunikację Modbus RTU/ASCII oraz wykonanie skalibrowane (MID), umożliwiając pomiar energii czynnej, biernej i pozornej.

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model: 7KT1666
• Typ: elektroniczny licznik energii / przyrząd pomiarowy
• Układ sieci: 3‑żyłowy / 4‑żyłowy
• Wyświetlacz: LCD, wskaźnik cyfrowy (do 10 znaków)
• Prąd znamionowy: 80 A
• Napięcie odniesienia: 400 V (L‑L), 230 V (L‑N)
• Komunikacja: Modbus RTU/ASCII
• Kalibracja: Tak (MID)
• Wyjście impulsowe: S0 (elektryczne)
• Montaż: na szynę montażową (DIN)
• Stopień ochrony: IP40
• Szerokość: 4 moduły (4 TE)
• Masa netto: 360 g

Zastosowanie

Siemens 7KT1666 służy do pomiaru energii w instalacjach 3‑fazowych, gdzie wymagane jest rozliczanie i/lub rejestracja zużycia energii oraz integracja z systemami nadrzędnymi poprzez Modbus. Urządzenie jest przystosowane do montażu w rozdzielnicach na szynie DIN.

Funkcje pomiarowe i zabezpieczenia

• Pomiary energii: energia pozorna / czynna / bierna
• Blokada pracy wstecznej: tak
• Kod blokujący: tak
• Detekcja przebiegu obciążenia (load profile): nie

Wyjścia i integracja

• Interfejs komunikacyjny: Modbus RTU/ASCII (RS485)
• Wyjście impulsowe: S0, wykonanie elektryczne
• Liczba impulsów odniesiona do energii: 1…1 000 1/kVAh

Dane techniczne

• Napięcie robocze (L‑L): 323…456 V
• Napięcie robocze (N‑L): 187…264 V
• Częstotliwość robocza: 45…65 Hz
• Prąd roboczy (znamionowy): 80 A
• Stopień ochrony: IP40
• Zasilanie: własne zasilanie
• Przyłącza: przyłącze śrubowe

Montaż i wykonanie

• Rodzaj montażu: urządzenie na szynę montażową (DIN)
• Szerokość w rozdzielnicy: 4 jednostki podziału (4 TE)
• Masa netto: 360 g

Podsumowanie

SENTRON 7KT1666 to kompaktowy, 3‑fazowy licznik energii 80 A do montażu na szynie DIN, z czytelnym LCD, komunikacją Modbus RTU/ASCII, wyjściem impulsowym S0 oraz wykonaniem skalibrowanym (MID). Zapewnia pomiar energii czynnej, biernej i pozornej w instalacjach 3‑ i 4‑przewodowych, stanowiąc gotową bazę do rozliczeń i integracji z systemami automatyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla liczników energii SENTRON 7KT16 / PAC1600, zależnie od wykonania: CE / deklaracja zgodności UE, MID zgodnie z dyrektywą 2014/32/UE dla wykonań MID, IMQ, EAC, QC PASS, potwierdzenie producenta Confirmation oraz dokumenty środowiskowe Environmental Confirmations.
• Licznik energii SENTRON 7KT16 / PAC1600 jest elektronicznym przyrządem pomiarowym do pomiaru podstawowych wielkości elektrycznych w rozdziale energii niskiego napięcia, w tym energii czynnej, biernej i pozornej, zależnie od wykonania. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Dobór licznika należy wykonać zgodnie z wymaganiami instalacji, liczbą faz, napięciem roboczym, prądem pomiarowym, sposobem pomiaru bezpośrednim lub przez przekładniki prądowe, rodzajem interfejsu komunikacyjnego, wymaganiami MID oraz sposobem montażu.
• Seria 7KT16 obejmuje liczniki 1-fazowe i 3-fazowe, w wykonaniach do pomiaru bezpośredniego 63 A lub 80 A oraz w wykonaniach 5 A do pracy z zewnętrznymi przekładnikami prądowymi. Zależnie od wariantu urządzenie może posiadać interfejs S0, RS485 / Modbus RTU, M-Bus oraz funkcje parametryzacji i odczytu danych.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, parametryzacji, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Przed ponownym załączeniem zasilania należy założyć wszystkie osłony i pokrywy. Brak osłon podczas pracy urządzenia może spowodować zagrożenie porażeniem elektrycznym.
• Instalację, podłączenie, uruchomienie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta, zasadami bezpieczeństwa oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nie instalować i nie uruchamiać urządzeń uszkodzonych. W przypadku widocznych uszkodzeń obudowy, zacisków, wyświetlacza, plomb, osłon lub elementów przyłączeniowych produkt należy wycofać z użycia i sprawdzić przez wykwalifikowany personel.
• Nieprawidłowy dobór, montaż, okablowanie lub parametryzacja może spowodować błędny pomiar energii, brak naliczania energii, uszkodzenie urządzenia, uszkodzenie instalacji, przegrzewanie przewodów albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego, częstotliwości, prądu znamionowego, obciążalności wejść pomiarowych, parametrów przekładników prądowych, kategorii pomiarowej, stopnia ochrony IP, temperatury, wilgotności oraz warunków środowiskowych określonych przez producenta.
• Przed podłączeniem należy upewnić się, że napięcie instalacji odpowiada wartościom podanym na tabliczce znamionowej urządzenia. Dla wskazanych wykonań producent podaje m.in. napięcie 230 V między N i L oraz 400 V między L i L, zakres częstotliwości 45…65 Hz oraz prąd roboczy do 80 A dla wybranych liczników 3-fazowych.
• Wejścia pomiaru napięcia należy zawsze zabezpieczyć odpowiednim, dopuszczonym bezpiecznikiem lub wyłącznikiem nadprądowym. Brak zabezpieczenia wejść pomiarowych napięcia może spowodować uszkodzenie urządzenia i instalacji.
• W wykonaniach 5 A pomiar prądu odbywa się wyłącznie przez zewnętrzne przekładniki prądowe. Nie wolno otwierać obwodu wtórnego przekładnika prądowego pod obciążeniem. Przed odłączeniem licznika należy zewrzeć zaciski wtórne przekładników prądowych i przestrzegać instrukcji bezpieczeństwa dla zastosowanych przekładników.
• W wykonaniach do pomiaru bezpośredniego 63 A lub 80 A urządzenie należy podłączać bezpośrednio do instalacji wyłącznie w zakresie prądów dopuszczonych przez producenta. Nie stosować pomiaru bezpośredniego w obwodach przekraczających dopuszczalny prąd urządzenia.
• Przed uruchomieniem należy sprawdzić poprawność wszystkich połączeń, kierunek przepływu energii, przyporządkowanie faz, biegunowość przekładników prądowych oraz zgodność konfiguracji z rzeczywistym układem pomiarowym. Błędne okablowanie może powodować komunikaty błędów i brak naliczania energii.
• Przed wykonaniem pomiarów rezystancji izolacji całej instalacji napięciem AC lub DC należy odłączyć licznik od badanego obwodu, jeżeli dokumentacja producenta tego wymaga. Pozostawienie urządzenia podłączonego podczas testu izolacji może spowodować jego uszkodzenie.
• Urządzenie należy montować na szynie TH35 zgodnej z EN 60715 albo w sposób przewidziany przez producenta, w instalacjach stałych i w zamkniętych pomieszczeniach. Montaż powinien zapewniać ochronę przed dotykiem, uszkodzeniami mechanicznymi, zabrudzeniem i dostępem osób nieuprawnionych.
• Dla wskazanych wykonań producent deklaruje stopień ochrony IP40. Wymagany poziom ochrony jest zapewniony tylko przy prawidłowym montażu urządzenia i osłon, w odpowiedniej rozdzielnicy lub obudowie.
• Przed rozpoczęciem montażu po transporcie lub po nagłej zmianie temperatury należy pozostawić urządzenie w pomieszczeniu pracy przez co najmniej 2 godziny, aby uniknąć kondensacji wilgoci. Kondensacja może zakłócić działanie urządzenia lub spowodować jego uszkodzenie.
• Podczas podłączania przewodów należy stosować przekroje przewodów, długości odizolowania i momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub niedokręcenie zacisków może powodować przegrzewanie, błędy pomiaru albo zagrożenie pożarowe.
• Interfejsy komunikacyjne RS485 / Modbus RTU, M-Bus lub S0 należy podłączać i parametryzować zgodnie z dokumentacją producenta. Dla magistrali RS485 należy uwzględnić wymagania dotyczące adresu urządzenia, parametrów transmisji i terminacji magistrali, jeżeli jest wymagana.
• W przypadku liczników komunikacyjnych należy stosować odpowiednie środki ochrony przed nieuprawnionym dostępem i manipulacją. Producent zaleca aktywowanie dostępnych mechanizmów ochronnych, zmianę lub kontrolę haseł, a w razie potrzeby zastosowanie plomby na osłonie.
• Oznaczenia i symbole bezpieczeństwa na urządzeniu, w szczególności ostrzeżenie przed porażeniem elektrycznym oraz informacja o wymaganych kwalifikacjach elektrycznych, należy traktować jako obowiązujące podczas montażu, obsługi i konserwacji.
• Nie stosować licznika energii jako zabezpieczenia nadprądowego, różnicowoprądowego, rozłącznika izolacyjnego ani urządzenia ochronnego. Licznik służy do pomiaru i rejestracji energii, a obwody muszą być zabezpieczone oddzielnie zgodnie z wymaganiami instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, zawilgocenia, śladów przegrzania, błędów wyświetlacza, błędów komunikacji, nieprawidłowych wskazań lub uszkodzenia plomb produkt należy sprawdzić i w razie potrzeby wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
