7LQ2300 Wyłącznik zmierzchowy modułowy 230V AC, 100kLUX IP30, zewnętrzny czujnik światła

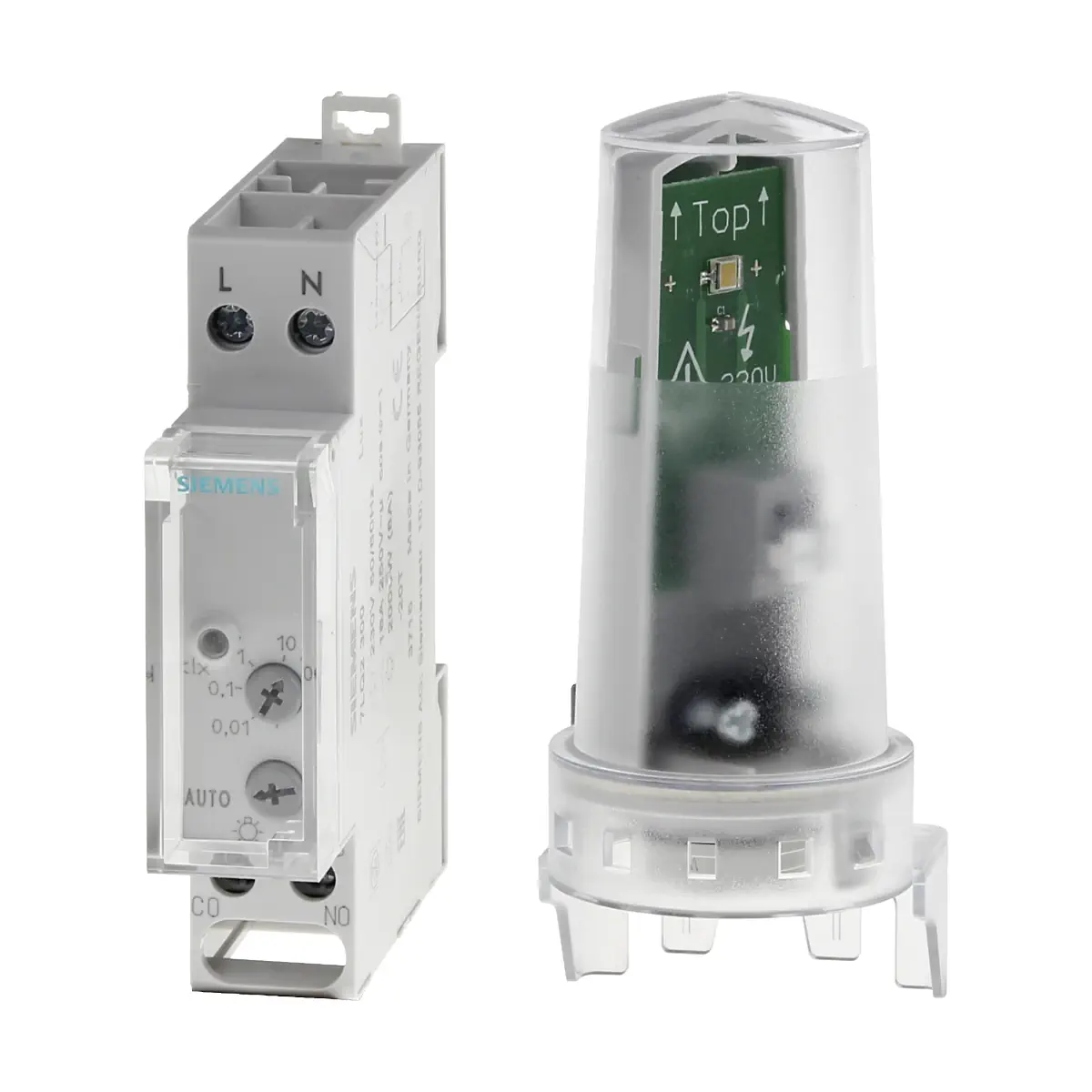

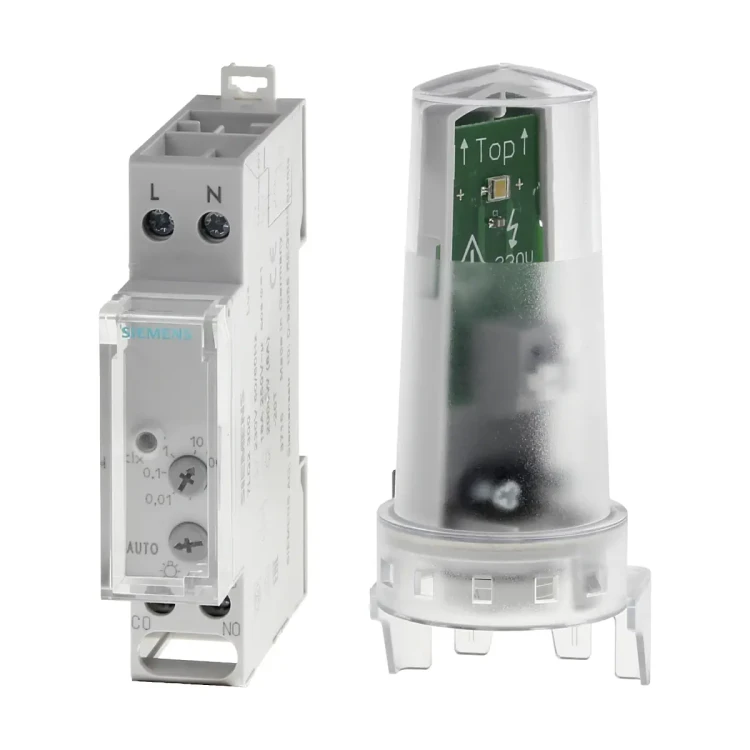

7LQ2300 to przełącznik zmierzchowy z czujnikiem światła z serii Siemens SENTRON, przeznaczony do automatycznego sterowania oświetleniem w zależności od poziomu natężenia oświetlenia. Urządzenie pracuje z zasilaniem AC 230 V (50/60 Hz), zajmuje tylko 1 moduł (1 SM) na szynie DIN, a regulowana światłoczułość obejmuje zakres od 2 lx do 100 000 lx (100 klux).

Najważniejsze cechy

• Producent: Siemens
• Seria / nazwa markowa: SENTRON
• Model: 7LQ2300
• Typ urządzenia: przełącznik zmierzchowy z czujnikiem światła
• Zasilanie: AC 230 V, 50/60 Hz
• Regulowana światłoczułość: 2…100 000 lx (100 klux)
• Prąd znamionowy łączeniowy: 16 A
• Maks. moc dla lamp żarowych: 2 000 W
• Obciążenie świetlówkami (moc pozorna): 1 000 VA (z kompensacją równoległą), 2 000 VA (bez kompensacji)
• Stopień ochrony IP (urządzenie): IP30, IP40
• Stopień ochrony IP (czujnik światła): IP55
• Maks. długość przewodu czujnika: 50 m
• Montaż urządzenia: szyna DIN
• Montaż czujnika światła: zabudowa naścienna

Zastosowanie

Siemens 7LQ2300 służy do sterowania obwodami oświetleniowymi w oparciu o sygnał z zewnętrznego czujnika światła. Dzięki regulowanemu progowi zadziałania w szerokim zakresie 2…100 000 lx umożliwia dopasowanie pracy do warunków otoczenia oraz wymagań instalacji.

Regulacja i parametry czujnika

• Zakres nastawy światłoczułości: od 2 lx do 100 000 lx
• Stopień ochrony czujnika: IP55
• Klasa ochronności środków roboczych czujnika światła: II
• Maksymalna długość przewodu czujnika: 50 m

Zdolność przełączania (obciążenia)

• Prąd łączeniowy (znamionowy): 16 A
• Lampa żarowa (moc czynna): 2 000 W
• Świetlówki z kompensacją równoległą (moc pozorna): 1 000 VA
• Świetlówki bez kompensacji (moc pozorna): 2 000 VA

Montaż i wymiary

• Rodzaj montażu: szyna DIN
• Szerokość: 17,5 mm (1 jednostka podziału szerokości)
• Wysokość: 90 mm
• Głębokość: 70 mm
• Głębokość montażowa: 70 mm
• Montaż czujnika światła: zabudowa naścienna
• Masa netto: 148 g

Dane techniczne (skrót)

• Napięcie robocze: 230 V
• Częstotliwość: 50/60 Hz
• Stopień ochrony IP: IP30, IP40
• Stopień ochrony czujnika: IP55
• Regulowana światłoczułość: 2…100 000 lx
• Maks. długość przewodu czujnika: 50 m
• Prąd znamionowy łączeniowy: 16 A

Podsumowanie

SENTRON 7LQ2300 to kompaktowy przełącznik zmierzchowy AC 230 V do montażu na szynie DIN, współpracujący z czujnikiem światła o klasie ochrony IP55. Szeroki zakres regulacji 2…100 000 lx, prąd łączeniowy 16 A oraz obsługa typowych obciążeń oświetleniowych (w tym świetlówek i lamp żarowych) sprawiają, że jest to praktyczne rozwiązanie do automatycznego sterowania oświetleniem zależnie od warunków oświetleniowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla wyłączników zmierzchowych SENTRON 7LQ2, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, VDE, EAC, QC PASS, potwierdzenie producenta Confirmation oraz dokumenty środowiskowe Environmental Confirmations.
• Wyłączniki zmierzchowe SENTRON 7LQ2 są zgodne, zależnie od wykonania, z EN 60669-1 oraz EN 60669-2-1. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Wyłącznik zmierzchowy 7LQ2 przeznaczony jest do automatycznego załączania i wyłączania obwodów elektrycznych w zależności od natężenia oświetlenia mierzonego przez czujnik światła. Urządzenie stosować wyłącznie do sterowania obciążeniami dopuszczonymi przez producenta.
• Dobór wyłącznika zmierzchowego należy wykonać zgodnie z wymaganiami instalacji, napięciem zasilania, częstotliwością, zakresem nastawy światłoczułości, zdolnością łączeniową, rodzajem obciążenia, długością przewodu czujnika, miejscem montażu czujnika oraz wymaganym stopniem ochrony IP.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, regulacji przy otwartej rozdzielnicy, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Podczas prac związanych z czujnikiem światła i przewodem przyłączeniowym urządzenie musi być odłączone od napięcia. Prace przy czujniku lub przewodzie pod napięciem mogą spowodować porażenie elektryczne albo uszkodzenie urządzenia.
• Nieprawidłowy dobór, montaż, okablowanie, nastawa progu oświetlenia lub lokalizacja czujnika może spowodować niezamierzone załączanie lub wyłączanie obwodu, uszkodzenie urządzenia, przegrzewanie przewodów, nieprawidłową pracę instalacji albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego 230 V, częstotliwości 50/60 Hz, prądu łączeniowego 16 A, mocy łączeniowej dla danego rodzaju obciążenia, zakresu nastawy 2…100 000 lx, długości przewodu czujnika do 50 m, przekrojów przewodów, momentów dokręcania zacisków, temperatury otoczenia oraz stopnia ochrony IP.
• Wyłącznik zmierzchowy należy stosować wyłącznie do obciążeń zgodnych z dokumentacją producenta. Dla wskazanych wykonań producent podaje m.in. obciążenie lampą żarową 2000 W, świetlówki bez kompensacji 2000 VA, świetlówki z kompensacją równoległą 1000 VA, obciążenie pojemnościowe maksymalnie 70 µF oraz inne dopuszczalne wartości zależne od rodzaju odbiornika.
• Czujnika światła nie montować w bezpośredniej bliskości podłączonego źródła światła i nie kierować go w stronę źródła światła. Nieprawidłowe umieszczenie czujnika może powodować błędne działanie, migotanie lub cykliczne załączanie i wyłączanie oświetlenia.
• Czujnik światła należy montować w miejscu umożliwiającym prawidłowy pomiar natężenia oświetlenia zewnętrznego, z uwzględnieniem zakresu pomiarowego i kierunku padania światła. Należy unikać wpływu światła sterowanej oprawy, odbić, przesłonięć oraz innych źródeł zakłócających pomiar.
• Ustawienie zworek w czujniku w stanie dostawy jest aktywne. Nie należy zmieniać ustawienia zworek, jeżeli dokumentacja producenta nie przewiduje takiej czynności dla danej aplikacji.
• Aparat modułowy ma stopień ochrony IP20 / IP30 / IP40 zależnie od sposobu zabudowy i wykonania, a czujnik światła ma stopień ochrony IP55 / IP65 zależnie od wykonania. Wymagany poziom ochrony jest zapewniony tylko przy prawidłowym montażu w odpowiedniej rozdzielnicy, obudowie lub miejscu instalacji.
• Urządzenie główne należy montować na szynie DIN w rozdzielnicy lub obudowie zapewniającej ochronę przed dotykiem, wpływami środowiskowymi, uszkodzeniami mechanicznymi i dostępem osób nieuprawnionych. Czujnik światła należy montować zgodnie z przewidzianym sposobem montażu naściennego.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów, długości odizolowania oraz momenty dokręcania zacisków określone przez producenta. Dla wskazanych wykonań przewody czujnika mogą mieć przekrój 0,5…2,5 mm², a przewody obwodu głównego 1,5…4 mm²; nieprawidłowe podłączenie może powodować przegrzewanie, uszkodzenie zacisków albo zagrożenie pożarowe.
• Podłączenie należy wykonać zgodnie ze schematem producenta, z zachowaniem prawidłowego podłączenia przewodu fazowego, neutralnego, obciążenia oraz przewodu czujnika światła. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub sterowanego obwodu.
• Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, poprawność podłączenia przewodów, właściwe umieszczenie czujnika światła, nastawę progu jasności, działanie opóźnienia włączania i wyłączania oraz brak uszkodzeń mechanicznych.
• Wyłącznik zmierzchowy nie zastępuje zabezpieczenia nadprądowego, zwarciowego, różnicowoprądowego, rozłącznika izolacyjnego ani wyłącznika bezpieczeństwa. Obwody należy zabezpieczyć oddzielnie zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy i magazynowania. Dla wskazanych wykonań producent podaje m.in. zakres temperatury otoczenia urządzenia od -20 °C do +55 °C, czujnika od -20 °C do +70 °C oraz magazynowania od -20 °C do +60 °C.
• Nie modyfikować konstrukcji urządzenia, czujnika ani przewodu przyłączeniowego i nie stosować produktu poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, śladów przegrzania, uszkodzenia zacisków, nieprawidłowej reakcji na zmianę oświetlenia lub błędnego przełączania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
