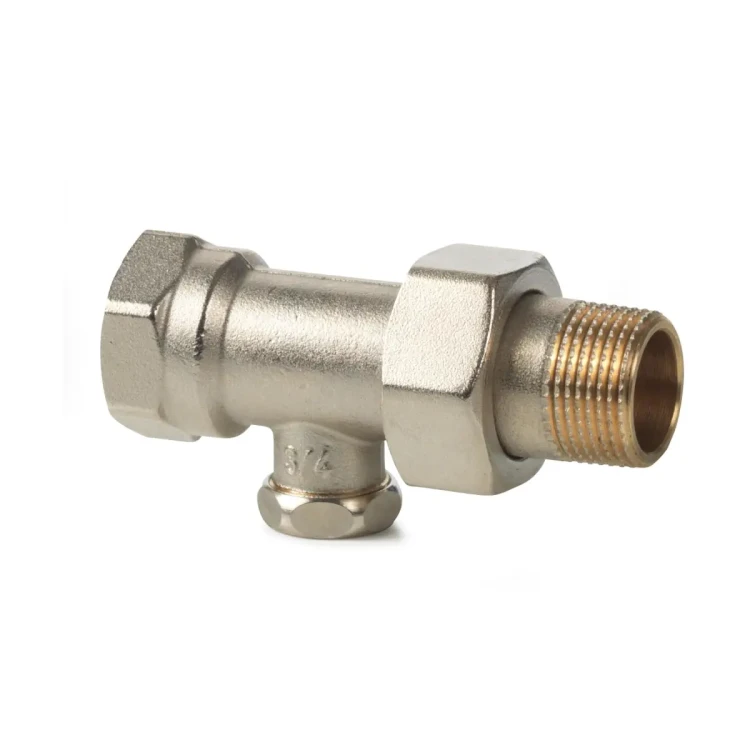

ADN20 Zawór grzejnikowy powrotny prosty, PN10, DN20, kv 0..3,0 m3/h, przyłącza Rp/R 3/4

ADN20 to grzejnikowy zawór powrotny (wersja prosta) z rodziny ACVATIX™ firmy Siemens, przeznaczony do 2-rurowych instalacji grzewczych. Zawór umożliwia odcięcie przepływu przez grzejnik na czas serwisu lub wymiany oraz dławienie przepływu w celu hydraulicznego zrównoważenia instalacji. Model ADN20 posiada nastawę wstępną wartości kv, zabezpieczoną metalowym kołpakiem, a jego korpus wykonano z mosiądzu, matowo niklowanego.

Najważniejsze cechy

• Producent: Siemens
• Model: ADN20
• Typ: grzejnikowy zawór powrotny (prosty) do instalacji 2-rurowych
• Średnica nominalna: DN20
• Zakres nastawy kv: 0…3,0 m³/h
• Korpus zaworu: mosiądz, matowy niklowany
• Nastawa wstępna: zabezpieczona metalowym kołpakiem
• Przyłącza gwintowane: Rp / R wg ISO 7/1 oraz G wg ISO 228/1
• Zgodność: EN 215-1

Zastosowanie

ADN20 stosowany jest w wodnych instalacjach grzewczych jako zawór powrotny grzejnikowy do:

• odcięcia przepływu wody przez grzejnik podczas prac serwisowych lub przy wymianie grzejnika,
• dławienia przepływu w celu hydraulicznego zrównoważenia instalacji, gdy zawory grzejnikowe nie posiadają nastawy wstępnej lub stosowane są zawory sterowane ręcznie.

Budowa i działanie

Natężenie przepływu w zaworze ADN20 może być dławione poprzez obracanie grzyba za pomocą sześciokątnego klucza 8 mm.

Nastawa wstępna (kv) – ADN20

Zawór ADN20 dostarczany jest z nastawą ustawioną na pełne otwarcie. Wartość kv określa przepływ objętościowy wody V100 [m³/h] przy spadku ciśnienia na zaworze Δpv100 = 1 bar.

Wartości kv dla liczby obrotów grzyba

• 0,25 obrotu: kv = 0,2 m³/h
• 0,5 obrotu: kv = 0,4 m³/h
• 0,75 obrotu: kv = 0,6 m³/h
• 1 obrót: kv = 0,8 m³/h
• 1,5 obrotu: kv = 1,3 m³/h
• 2 obroty: kv = 1,8 m³/h
• 2,5 obrotu: kv = 2,2 m³/h
• 3 obroty: kv = 2,4 m³/h
• 3,5 obrotu: kv = 2,6 m³/h
• 4 obroty: kv = 2,8 m³/h
• kvs (pełne otwarcie): 3,0 m³/h

Procedura ustawienia nastawy

• Zdjąć kołpak (w razie potrzeby użyć klucza SW12).
• Za pomocą sześciokątnego klucza 8 mm całkowicie zamknąć zawór (obrót zgodnie z ruchem wskazówek zegara).
• Ustawić wymaganą wartość kv wykonując odpowiednią liczbę obrotów (obrót przeciwnie do ruchu wskazówek zegara).
• Założyć kołpak.

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i ciepła, mieszanina woda-glikol (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika (maks.): 120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Ciśnienie próbne: 1600 kPa (16 bar)
• Długość zabudowy: DIN 3842-1
• Zgodność RoHS: zgodny

Materiały

• Korpus zaworu: mosiądz, matowy niklowany
• Śrubunek: mosiądz, matowy niklowany
• Kołpak: mosiądz, matowy niklowany
• Pierścień: NBR

Wymiary i przyłącza – ADN20

• DN: 20
• Wymiary: l1 = 61 mm, l2 = 92 mm
• Gwinty [cale]: Rp = 3/4, R = 3/4B, G = 1
• Waga: 0,325 kg

Eksploatacja

• Montaż: zawór dostarczany z nastawą na pełne otwarcie
• Pozycja montażu: dowolna
• Obsługa: urządzenie bezobsługowe
• Naprawa: zawór nie podlega naprawie – w razie uszkodzenia wymieniany w całości

Podsumowanie

Siemens ADN20 to solidny, matowo niklowany zawór powrotny DN20 do instalacji 2-rurowych, który łączy funkcję odcięcia z możliwością nastawy wstępnej kv (do 3,0 m³/h). To praktyczne rozwiązanie do serwisu grzejników oraz do hydraulicznego równoważenia instalacji grzewczych.
