AGA34 Zestaw do zabudowy ASZxx.3x w siłowniku SQN70../SQN71..

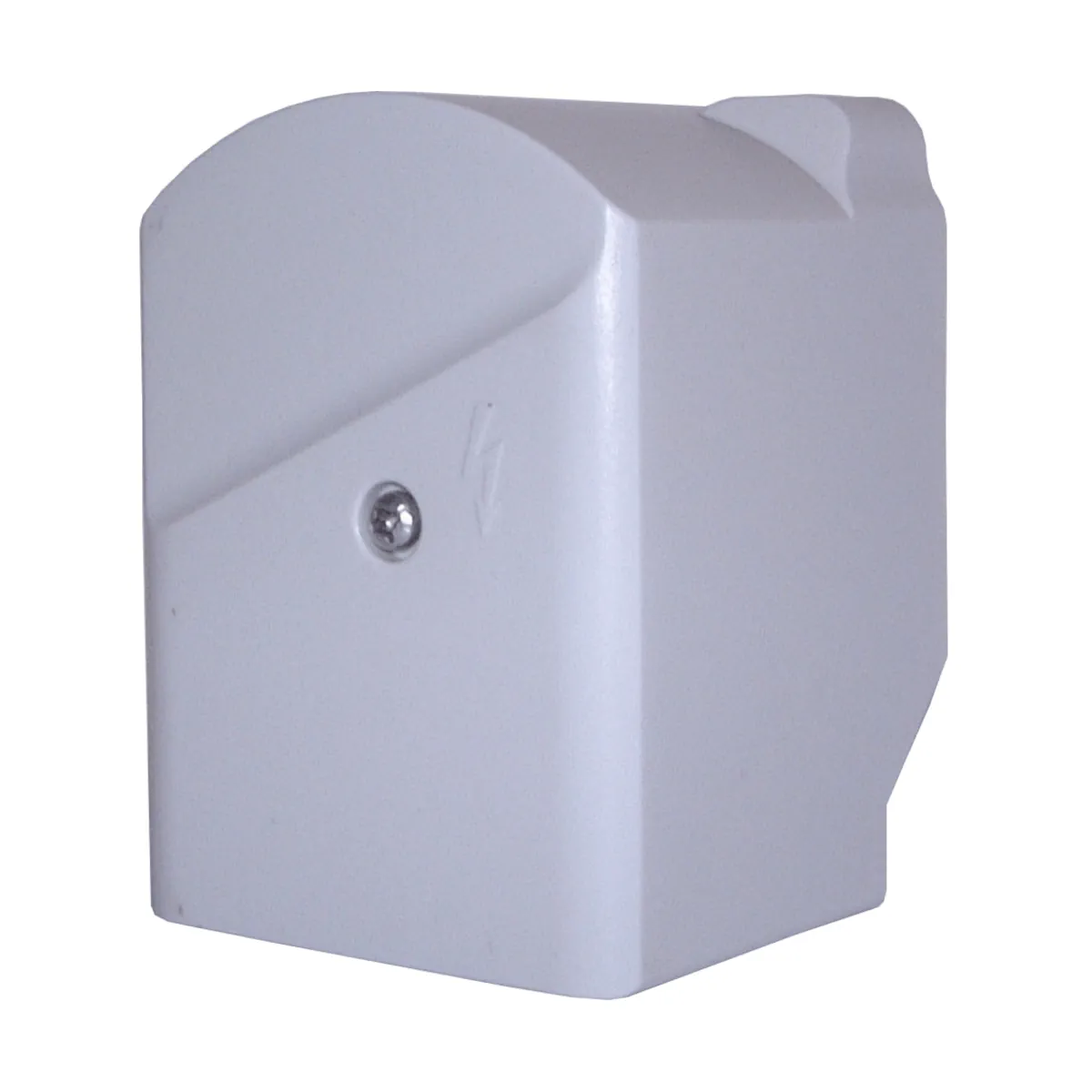

AGA34 to pokrywa (wysoka obudowa) firmy Siemens, przeznaczona do doposażenia (retrofit) siłowników SQN70 / SQN71 w potencjometr ASZxx.3xx. Akcesorium umożliwia zastosowanie wykonania z wysoką pokrywą AGA34, wymaganego dla wybranych wariantów montażu i schematów podłączeń.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA34
• Typ: pokrywa (cover) – akcesorium montażowe
• Przeznaczenie: retrofit siłownika SQN70 / SQN71 do współpracy z potencjometrem ASZxx.3xx
• Numer artykułu: BPZ:AGA34
• Uwagi zakupowe: akcesorium zamawiane oddzielnie

Zastosowanie i kompatybilność

Pokrywa AGA34 służy do doposażenia siłownika SQN70 / SQN71 w potencjometr ASZxx.3xx (wykonanie z wysoką pokrywą AGA34). W dokumentacji wskazano zastosowanie wysokiej pokrywy AGA34 dla poniższych wariantów schematów podłączeń:

• SQN70 / SQN71: schemat podłączeń nr 0, 6, 7
• SQN74 / SQN75: schemat podłączeń nr 6, 7, 8, 9, K
• SQN72: schematy podłączeń A, C, D, E

Podsumowanie

Siemens AGA34 to dedykowana wysoka pokrywa do modernizacji siłowników, umożliwiająca montaż potencjometru ASZxx.3xx w aplikacjach, w których wymagane jest wykonanie z pokrywą AGA34.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest akcesorium montażowym przeznaczonym wyłącznie do stosowania z kompatybilnymi siłownikami Siemens SQN70 / SQN71 oraz potencjometrem ASZxx.3x, zgodnie z dokumentacją producenta.
• Pokrywa AGA34 służy do doposażenia siłownika w wykonanie z wysoką pokrywą. Stosować wyłącznie w przewidzianych przez producenta konfiguracjach i zgodnie z odpowiednimi schematami połączeń dla wskazanych wersji siłowników.
• Montaż, instalację i wszelkie prace serwisowe mogą wykonywać wyłącznie wykwalifikowani pracownicy.
• Przed wykonaniem jakichkolwiek zmian w obszarze przyłączeniowym należy odłączyć instalację od zasilania ze wszystkich biegunów, zabezpieczyć przed przypadkowym ponownym załączeniem oraz upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem.
• Należy zastosować odpowiednie środki ochrony przed przypadkowym dotknięciem połączeń elektrycznych.
• Po zakończeniu montażu lub prac serwisowych należy każdorazowo sprawdzić prawidłowość wykonania połączeń i montażu.
• Nie ingerować w produkt i nie dokonywać jego modyfikacji.
• Nie uruchamiać produktu po uderzeniu lub wstrząsie, nawet jeśli nie widać uszkodzeń zewnętrznych, ponieważ bezpieczeństwo działania współpracującego układu może zostać pogorszone.
• Podczas montażu należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• W przypadku stosowania z siłownikami SQN70 / SQN71 należy używać pokrywy AGA34 wyłącznie dla wersji wskazanych w dokumentacji montażowej producenta.
