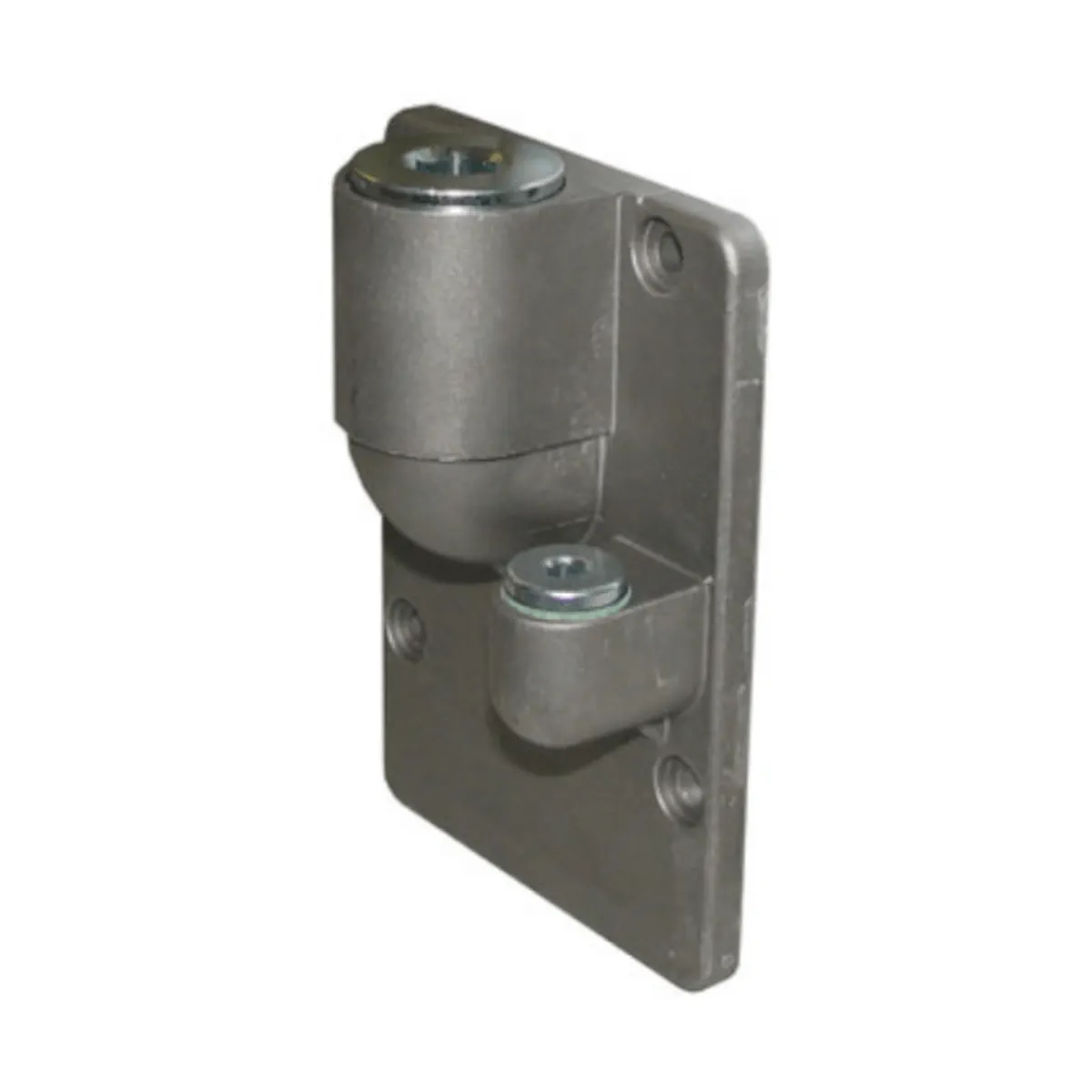

AGA40.40 Płytka podłączeniowa do pilota zapłonowego (część zamienna)

AGA40.40 to płyta przyłączeniowa gazu pilotowego firmy Siemens, przeznaczona do współpracy z podwójnymi zaworami gazowymi VGD40. Element ten umożliwia wykonanie przyłącza impulsowego ¼” (dla zaworu V1), które może zostać wykorzystane m.in. do podłączenia przewodu impulsowego (sprzężenia ciśnienia) do zamontowanego regulatora stałego ciśnienia SKP25.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA40.40
• Typ: płyta przyłączeniowa gazu pilotowego
• Przeznaczenie: do podwójnych zaworów gazowych VGD40
• Przyłącze impulsowe: ¼” (dla zaworu V1)
• Montaż: płyta może być montowana po dowolnej stronie zaworu
• Wersja jako część zamienna: zestaw zawiera przepust (grommet) oraz uszczelki
• Nr katalogowy: BPZ:AGA40.40

Zastosowanie

AGA40.40 stosuje się w instalacjach gazowych (gas train) oraz układach spalania, gdzie podwójny zawór gazowy VGD40 współpracuje z siłownikami serii SKPx5. Płyta umożliwia realizację połączeń impulsowych, m.in. do regulatora SKP25 (sprzężenie ciśnienia).

Kompatybilność

• Zawory: VGD40
• Przykładowe współpracujące siłowniki (w zależności od funkcji układu): SKP15, SKP25, SKP55, SKP75

Uwagi montażowe

• Przestrzegać właściwych przepisów bezpieczeństwa oraz wykonywać montaż i serwis wyłącznie przez wykwalifikowany personel.
• Po zamontowaniu elementów układu należy sprawdzić szczelność połączeń.

Podsumowanie

Siemens AGA40.40 to dedykowana płyta przyłączeniowa gazu pilotowego do zaworów VGD40, zapewniająca przyłącze impulsowe ¼” dla zaworu V1 oraz elastyczność montażu po obu stronach korpusu. Jako część zamienna dostarczana jest w zestawie z przepustem i uszczelkami, co ułatwia prawidłowe odtworzenie połączenia w torze gazowym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt stanowi płytę przyłączeniową gazu zapłonowego AGA40.40, przeznaczoną jako część zamienna / akcesorium do zaworów gazowych VGD40... / VGD40...L / VGD41... / VRD40.... Należy stosować wyłącznie zgodnie z przeznaczeniem i kompatybilnością wskazaną w dokumentacji producenta.
• Montaż, podłączenie i wszelkie prace przy elemencie oraz przy zaworze gazowym mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Podczas montażu należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Element należy montować wyłącznie zgodnie z instrukcją montażu producenta M7631.2.
• Nie stosować produktu poza przewidzianymi konfiguracjami montażowymi dla zaworów VGD40/VGD41/VRD40 oraz osprzętu SKPx5 określonymi w dokumentacji producenta.
• Po zamontowaniu należy sprawdzić prawidłowość połączeń oraz szczelność całego układu gazowego.
• Śruby zamykające i połączeniowe należy dokręcać prawidłowo, z zachowaniem momentów dokręcania podanych w dokumentacji producenta. Należy zwrócić uwagę na właściwe połączenia materiałowe aluminium–stal.
• Należy stosować wyłącznie elementy montażowe i uszczelniające przewidziane przez producenta dla tego produktu.
• Produkt jest przeznaczony do pracy w instalacjach gazowych dla gazów zgodnych z DIN EN 437, dla rodzin gazu 1, 2 i 3, zgodnie z dokumentacją systemową urządzenia.
• W przypadku montażu w środowisku wilgotnym producent zaleca stosowanie odpowiednich uszczelnień systemowych przewidzianych dla współpracującego urządzenia.
• Nieprawidłowy montaż, użycie nieodpowiednich akcesoriów lub niezgodne z dokumentacją wykonanie przyłączy może spowodować nieszczelność instalacji i zagrożenie bezpieczeństwa.

Pliki do pobrania:
AGA40.40 Karta katalogowa
AGA40.40 Instrukcja montażu
