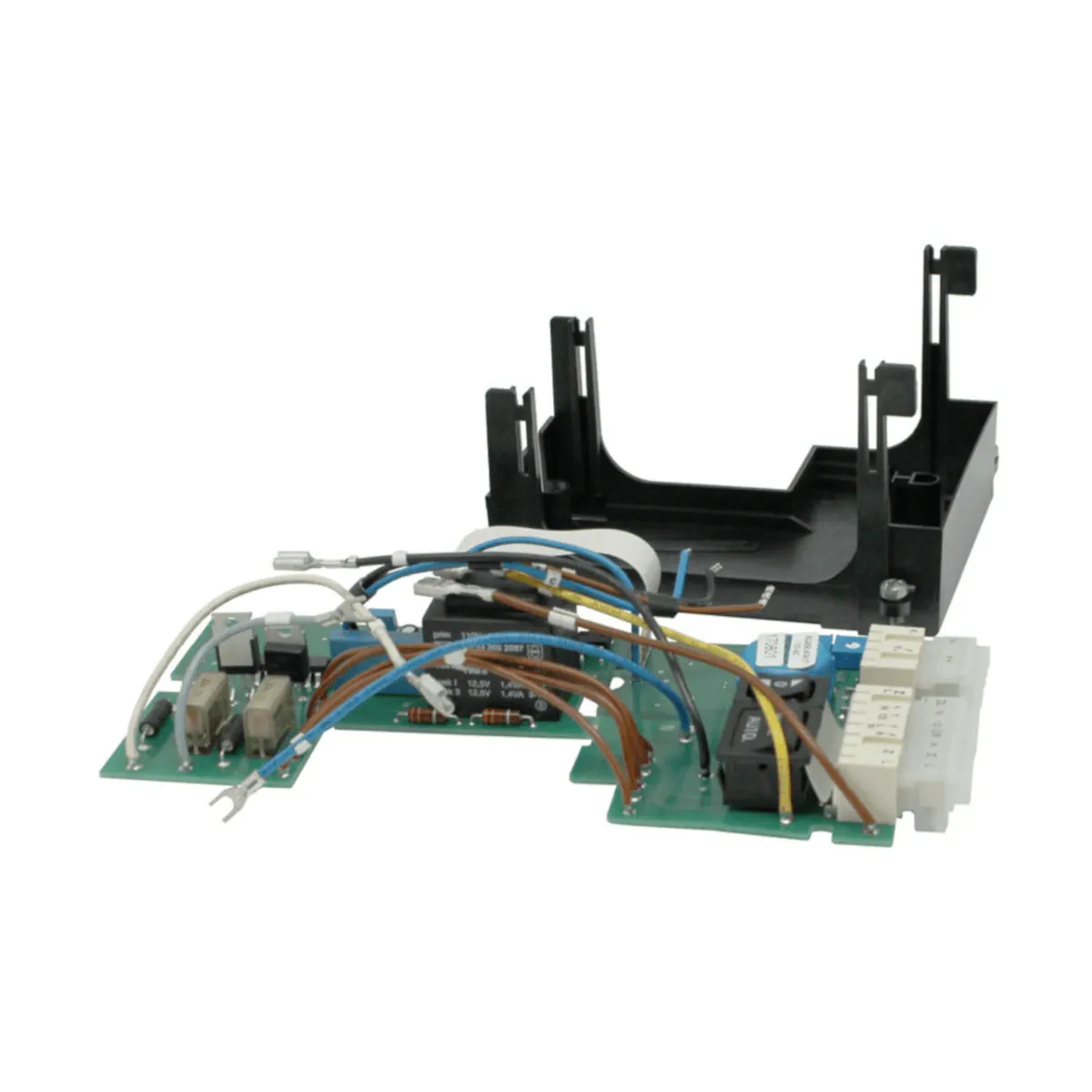

AGA56.1A97 Moduł dodatkowy ze sterowaniem ręcznym

AGA56.1A97 to moduł wejściowy (funkcyjny) AGA56 firmy Siemens, przeznaczony wyłącznie do współpracy z siłownikami przepustnic powietrza SQM5. Jest to moduł rozszerzający, który można zamontować w siłowniku SQM5 na miejscu lub dostarczyć jako element zintegrowany z SQM5. Wersja AGA56.1A97 realizuje funkcję sterowania ręcznego i jest zasilana napięciem 24…240 V AC (50/60 Hz).

Najważniejsze cechy

• Producent: Siemens (Smart Infrastructure)
• Model: AGA56.1A97
• Numer katalogowy / zamówieniowy: BPZ:AGA56.1A97
• Identyfikacja (litera): A
• Przeznaczenie: moduł rozszerzający do siłownika przepustnicy powietrza SQM5
• Funkcje: sterowanie ręczne
• Napięcie zasilania: 24…240 V AC
• Częstotliwość: 50/60 Hz (±6%)
• Pobór mocy: 2,8 VA (bez siłownika)
• Stopień ochrony: IP54 (gdy moduł jest zamontowany w SQM5)
• Dopuszczalna długość przewodów wejściowych: ≤ 100 m
• Masa: ok. 330 g

Zastosowanie

AGA56.1A97 stosuje się jako moduł rozszerzający w siłownikach SQM5, gdy wymagane jest ręczne otwieranie i zamykanie siłownika (tryb MANUAL). Moduł jest przeznaczony do integracji w rozwiązaniach OEM.

Funkcje i działanie

Sterowanie ręczne (MAN)

• Po przełączeniu przełącznika „MAN/AUTO” z pozycji „AUTO” (praca automatyczna) na „MAN” (praca ręczna), siłownik SQM5 może być otwierany lub zamykany przełącznikiem „▲/0/▼”.

Wymagane akcesoria

• Potencjometr ASZ: zgodnie z kartą katalogową, każdy moduł AGA56 wymaga jednego ASZ (dobór typu ASZ zależny od wykonania/konfiguracji).

Dane techniczne

• Zasilanie (AGA56.1A97): 24…240 V AC (+10% / w zakresie podanym dla wersji A97)
• Częstotliwość: 50…60 Hz ±6%
• Pobór mocy: 2,8 VA (bez siłownika)
• Stopień ochrony: IP54 wg IEC 529 (po zamontowaniu w SQM5)
• Odporność na wibracje: 30 m/s² (3 g) wg IEC 68-2-6
• Zakres częstotliwości wibracji: 2…100 Hz
• Dopuszczalna długość przewodów wejściowych: ≤ 100 m
• Dryft temperaturowy sygnałów wyjściowych: ≤ 2,5% (w odniesieniu do całego zakresu temperatury otoczenia)
• Masa: ok. 330 g
• Warunki pracy (SQM5 z wbudowanym AGA56): -20…+60°C, wilgotność < 95% r.h. (Climate F wg DIN 40 040)
• Warunki składowania: -20…+60°C, wilgotność < 95% r.h.
• Warunki transportu: -30…+60°C, wilgotność < 95% r.h. (Climate F wg DIN 40 040)

Montaż i instalacja – ważne informacje

• Moduł jest przeznaczony do montażu wyłącznie w siłowniku SQM5.
• Wszelkie prace (montaż, instalacja, serwis) muszą być wykonywane przez wykwalifikowany personel.
• Przed zmianami w okablowaniu należy całkowicie odłączyć układ sterowania palnika od zasilania (odłączenie wielobiegunowe).
• Podczas okablowania należy zapewnić, aby napięcie sieciowe 230 V AC było ściśle oddzielone od bezpiecznego napięcia bardzo niskiego.
• Skraplanie, oblodzenie i wnikanie wody są niedozwolone.
• W przypadku awarii moduły AGA56 nie posiadają wbudowanych funkcji bezpieczeństwa – wymagane mogą być odpowiednie środki bezpieczeństwa poza modułem (zależnie od aplikacji).

Podsumowanie

Siemens AGA56.1A97 to moduł rozszerzający do SQM5, który zapewnia sterowanie ręczne siłownikiem po przełączeniu w tryb MAN. Szeroki zakres zasilania 24…240 V AC, możliwość zabudowy w siłowniku oraz stopień ochrony IP54 (po zamontowaniu w SQM5) czynią go praktycznym rozwiązaniem do aplikacji przemysłowych i OEM, gdzie wymagany jest ręczny nadzór nad położeniem przepustnicy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania z siłownikiem SQM5. Oznaczenie CE i zgodność odnoszą się do zastosowania w połączeniu z SQM5.
• Posiada oznaczenie EAC (Eurasian Conformity).
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Nie wolno dokonywać żadnych modyfikacji modułu.
• Wszystkie czynności związane z montażem, instalacją, okablowaniem i serwisem mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć układ sterowania palnika od zasilania sieciowego, stosując rozłączenie wszystkich biegunów.
• Należy zapewnić ochronę przed porażeniem prądem elektrycznym poprzez odpowiednie zabezpieczenie zacisków przyłączeniowych.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić, czy okablowanie jest wykonane prawidłowo i znajduje się w należytym stanie.
• Moduł AGA56.1A97 nie ma wbudowanych funkcji bezpieczeństwa. W zależności od zastosowania należy przewidzieć odpowiednie zewnętrzne środki bezpieczeństwa.
• Podczas instalacji należy bezwzględnie oddzielić napięcie sieciowe 230 V AC od obwodów bezpiecznego niskiego napięcia ochronnego.
• Należy przestrzegać właściwych krajowych przepisów bezpieczeństwa dotyczących montażu i eksploatacji.
• Produkt jest urządzeniem elektrycznym zasilanym napięciem 24...240 V AC, 50...60 Hz. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub zagrożenie porażeniem prądem.
• Stopień ochrony IP54 obowiązuje wyłącznie po zamontowaniu modułu w siłowniku SQM5.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia. Nieprzestrzeganie tego wymagania grozi uszkodzeniem funkcji bezpieczeństwa oraz porażeniem prądem elektrycznym.
• Dla wersji AGA56.1A97 sygnały A i Z nie mogą być podawane jednocześnie.
