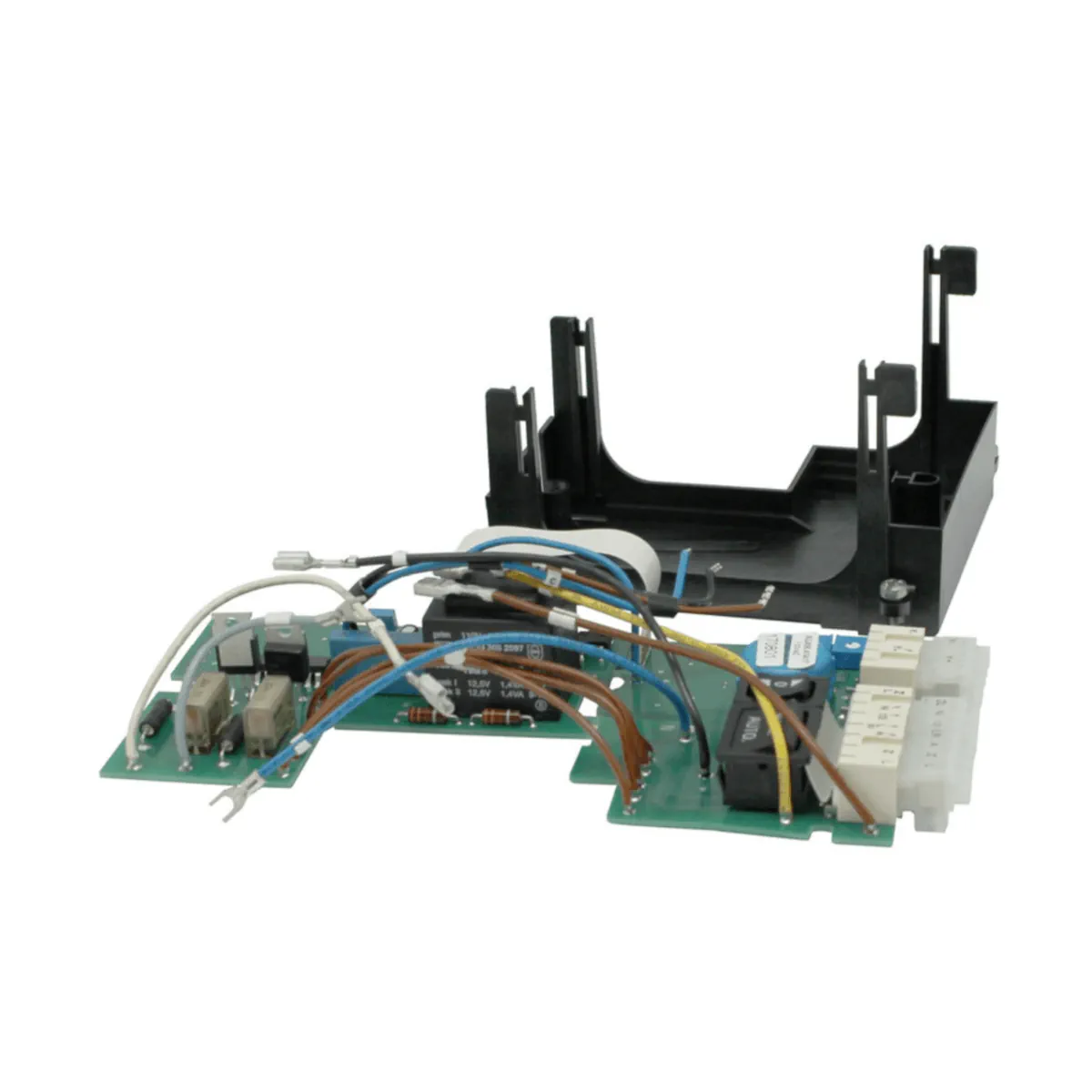

AGA56.41A27 Moduł dodatkowy z wejściem sterującym 4..20mA do siłowników 230 V

AGA56.41A27 to analogowy moduł wejściowy firmy Siemens, przeznaczony jako moduł rozszerzeń do siłowników przepustnic powietrza SQM5. Umożliwia sterowanie siłownikiem SQM5 za pomocą ciągłego sygnału analogowego 4…20 mA, a także oferuje funkcje ręcznego sterowania oraz nastawy zakresu sterowania. Moduł może być montowany w siłowniku SQM5 na miejscu lub dostarczany jako wbudowany.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA56.41A27
• Typ: analogowy moduł wejściowy (moduł rozszerzeń) do SQM5
• Sygnał sterujący (wejście): 4…20 mA
• Funkcje: ręczne sterowanie, regulacja (ograniczenie) zakresu sterowania
• Napięcie zasilania: 220 V AC –15%…240 V AC +10%, 50/60 Hz
• Klasa ochronności (po zamontowaniu w SQM5): I
• Stopień ochrony (po zamontowaniu w SQM5): IP54
• Numer artykułu: BPZ:AGA56.41A27
• Oznaczenie (identification letter): G

Zastosowanie

AGA56.41A27 stosuje się jako moduł rozszerzeń do siłownika SQM5 w aplikacjach, gdzie wymagane jest ciągłe sterowanie analogowe 4…20 mA napędem przepustnicy powietrza. Moduł jest przewidziany do integracji przez producentów urządzeń (OEM).

Funkcje i działanie

Ręczne sterowanie (MAN/AUTO)

• Po przełączeniu przełącznika MAN/AUTO z AUTO na MAN (tryb ręczny), siłownik SQM5 można otwierać lub zamykać przełącznikiem ▲/0/▼.

Regulacja / ograniczenie zakresu sterowania (MIN/MAX)

Zakres pozycjonowania SQM5 można ograniczyć w zakresie 0°…90° lub 0°…135° (w zależności od zastosowanego wykonania SQM5) przy użyciu nastaw MIN i MAX oraz przełącznika S1:

• Ustawić S1 na MIN i ustawić MIN w zakresie 0°…67,5° lub 0°…101°.
• Ustawić S1 na MAX i ustawić MAX pomiędzy wcześniej ustawionym MIN a 90° lub 135°.
• Wartość MAX musi być większa niż MIN.
• W pracy przełącznik S1 musi znajdować się w pozycji OPE.

Podłączenie elektryczne i okablowanie

• Wejście sterujące 4…20 mA: zaciski Y+ (biegun „+”) oraz Y- (biegun „-”).
• Zaciski przyłączeniowe: w standardzie RAST5, przystosowane również do szybkozłączy wg DIN 46 244-A 6.3-0.8.
• Podczas okablowania należy zapewnić ścisłą separację napięcia sieciowego 230 V AC od bezpiecznego napięcia bardzo niskiego.
• Dopuszczalna długość przewodów wejściowych: ≤ 100 m.

Dane techniczne

• Napięcie zasilania (AGA56.xA27): 220 V AC –15%…240 V AC +10%
• Częstotliwość: 50…60 Hz ±6%
• Pobór mocy: 2,8 VA (bez siłownika)
• Rezystancja wejściowa (wejście prądowe): ≤ 300 Ω
• Stopień ochrony: IP54 (po zamontowaniu w SQM5)
• Klasa ochronności: I (po zamontowaniu w SQM5)
• Dopuszczalne drgania: 30 m/s² (3 g) wg IEC 68-2-6
• Zakres częstotliwości drgań: 2…100 Hz
• Masa: ok. 330 g
• Temperatura pracy: -20…+60°C (dla SQM5 z wbudowanym AGA56)
• Wilgotność (praca): < 95% r.h. (bez kondensacji; kondensacja, oblodzenie i wnikanie wody są niedopuszczalne)
• Temperatura magazynowania: -20…+60°C
• Temperatura transportu: -30…+60°C

Montaż

• Moduł AGA56.41A27 jest przeznaczony do montażu w siłowniku SQM5 (na miejscu lub jako wykonanie wbudowane).
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Moduł należy stosować wyłącznie w połączeniu z SQM5.

Podsumowanie

Siemens AGA56.41A27 to moduł rozszerzeń do siłowników SQM5, który umożliwia ciągłe sterowanie 4…20 mA oraz oferuje tryb ręczny i nastawę zakresu pracy (MIN/MAX). Zasilanie 220…240 V AC, wykonanie do pracy po zamontowaniu w SQM5 ze stopniem ochrony IP54 oraz złączami w standardzie RAST5 sprawiają, że jest to praktyczne rozwiązanie do integracji w przemysłowych układach sterowania przepustnicami powietrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania z siłownikiem przepustnicy powietrza Siemens SQM5. Moduł AGA56.41A27 jest modułem wejścia analogowego dla sygnału sterującego 4...20 mA i napięcia zasilania 220...240 V AC, 50...60 Hz.
• Wyrób posiada oznaczenie CE wyłącznie w połączeniu z siłownikiem SQM5.
• Posiada oznaczenie EAC (zgodność euroazjatycka) wyłącznie w połączeniu z siłownikiem SQM5.
• Nie wolno dokonywać żadnych modyfikacji modułu.
• Wszelkie czynności montażowe, instalacyjne, podłączeniowe i serwisowe mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć automatykę palnikową od zasilania sieciowego, zapewniając rozłączenie wszystkich biegunów.
• Należy zapewnić ochronę przed porażeniem elektrycznym przez odpowiednie zabezpieczenie zacisków przyłączeniowych automatyki palnikowej.
• Po zakończeniu montażu, instalacji lub serwisu należy każdorazowo sprawdzić prawidłowy i uporządkowany stan okablowania.
• Moduł nie posiada wbudowanych funkcji bezpieczeństwa. W razie uszkodzenia konieczne jest zastosowanie odpowiednich zewnętrznych środków bezpieczeństwa, zależnie od aplikacji i wymagań instalacji.
• Podczas wykonywania połączeń należy bezwzględnie oddzielić obwody 230 V AC od obwodów bezpiecznego niskiego napięcia ochronnego.
• Należy przestrzegać właściwych krajowych przepisów bezpieczeństwa dotyczących montażu i eksploatacji.
• Dla modelu AGA56.41A27 obowiązuje zasilanie 220...240 V AC. Nie stosować napięcia spoza zakresu określonego przez producenta.
• Moduł należy użytkować wyłącznie po zamontowaniu w siłowniku SQM5. Stopień ochrony IP54 dotyczy tylko stanu po zabudowie w SQM5.
• Kondensacja pary wodnej, oblodzenie oraz wnikanie wody są niedopuszczalne. Nieprzestrzeganie tego wymagania grozi uszkodzeniem urządzenia oraz ryzykiem porażenia prądem.
• Nie dopuszczać do jednoczesnej obecności sygnałów LR z A, Z, ZL lub 13.
• Każdy moduł AGA56 wymaga zastosowania jednego potencjometru ASZ, zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
