AGA56.41A87 Moduł dodatkowy z wejściem sterującym 4..20mA do siłowników 24 V

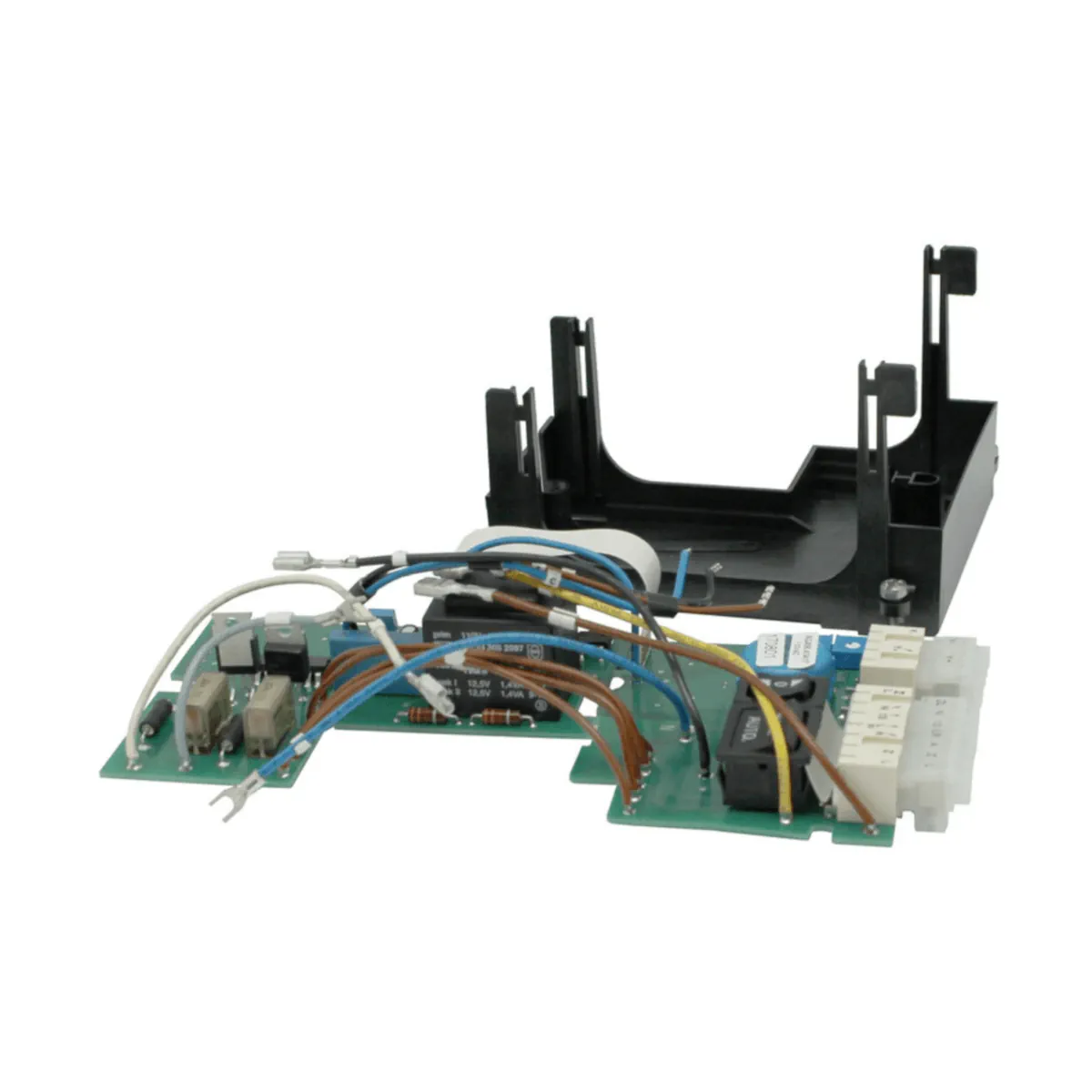

AGA56.41A87 to analogowy moduł wejściowy firmy Siemens, będący modułem rozszerzeń do siłowników przepustnic powietrza SQM5. Umożliwia sterowanie siłownikiem SQM5 za pomocą ciągłego sygnału prądowego 4…20 mA oraz oferuje funkcje ręcznego sterowania i nastawy zakresu sterowania. Moduł może być montowany w SQM5 na miejscu lub dostarczany jako wbudowany w siłownik.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA56.41A87
• Typ: analogowy moduł wejściowy (moduł rozszerzeń) do SQM5
• Zastosowanie: sterowanie siłownikiem przepustnicy powietrza SQM5 sygnałem analogowym
• Sygnał sterujący (wejście): 4…20 mA
• Funkcje: ręczne sterowanie, nastawa zakresu sterowania
• Napięcie zasilania: AC 24 V (50/60 Hz)
• Identyfikacja (litera): G
• Stopień ochrony: IP54 (po zamontowaniu w SQM5)

Zastosowanie

Moduł AGA56.41A87 jest przeznaczony wyłącznie do współpracy z siłownikiem SQM5 jako moduł rozszerzeń, integrujący analogowe sterowanie położeniem (ciągły sygnał 4…20 mA) z napędem przepustnicy powietrza.

Funkcje i działanie

Ręczne sterowanie (MAN/AUTO)

• Po przełączeniu przełącznika MAN/AUTO z AUTO na MAN możliwe jest otwieranie lub zamykanie SQM5 przełącznikiem ▲/0/▼.

Nastawa zakresu sterowania (ograniczenie kąta obrotu)

Zakres pozycjonowania SQM5 można ograniczyć (w zależności od wykonania SQM5) w przedziale 0°…90° lub 0°…135°, korzystając z nastaw MIN i MAX:

• Ustawić przełącznik S1 na MIN.
• Ustawić MIN na wartość z zakresu 0°…67,5° lub 0°…101°.
• Ustawić przełącznik S1 na MAX.
• Ustawić MAX na wartość pomiędzy wcześniej ustawionym MIN a 90° lub 135°.
• Wartość MAX musi być większa niż MIN.
• Do pracy przełącznik S1 musi być ustawiony w pozycji OPE.

Podłączenie elektryczne (zaciski)

• Wejście sterujące 4…20 mA: Y+ (biegun +), Y- (biegun -).
• Zaciski napięcia roboczego (standard RAST5): ZL, N, Z, 13, LR, L, A (złącza przystosowane również do szybkozłączy wg DIN 46 244-A 6.3-0.8).
• Dopuszczalna długość linii wejściowej: ≤ 100 m.

Dane techniczne

• Napięcie zasilania: AC 24 V (−15% / +10%)
• Częstotliwość: 50/60 Hz (±6%)
• Klasa bezpieczeństwa (po zamontowaniu w SQM5): III
• Stopień ochrony (po zamontowaniu w SQM5): IP54 (IEC 529)
• Rezystancja wejściowa (wejście prądowe): ≤ 300 Ω
• Pobór mocy: 2,8 VA (bez siłownika)
• Dopuszczalne wibracje: 30 m/s² (3 g) wg IEC 68-2-6
• Zakres częstotliwości wibracji: 2…100 Hz
• Masa: ok. 330 g
• Warunki pracy (SQM5 z wbudowanym AGA56): −20…+60°C, wilgotność < 95% r.h. (Climate F wg DIN 40 040)
• Warunki składowania: −20…+60°C, wilgotność < 95% r.h.
• Warunki transportu: −30…+60°C, wilgotność < 95% r.h. (Climate F wg DIN 40 040)

Akcesoria (wymagane do współpracy)

Każdy moduł AGA56 wymaga zastosowania potencjometru ASZ (dobór wg wymaganej charakterystyki i kąta obrotu):

• ASZ12.803 – 1000 Ω / 90° / tworzywo przewodzące
• ASZ12.833 – 1000 Ω / 135° / tworzywo przewodzące
• ASZ22.803 – 1000 Ω / 1000 Ω / 90° / tworzywo przewodzące
• ASZ22.833 – 1000 Ω / 1000 Ω / 135° / tworzywo przewodzące

Podsumowanie

Siemens AGA56.41A87 to moduł rozszerzeń do SQM5, który zapewnia sterowanie położeniem siłownika przepustnicy sygnałem 4…20 mA, a także ręczną obsługę i nastawę zakresu pracy. Zasilanie AC 24 V, stopień ochrony IP54 (po zabudowie w SQM5) oraz złącza w standardzie RAST5 czynią go praktycznym rozwiązaniem do integracji OEM z napędami SQM5.
