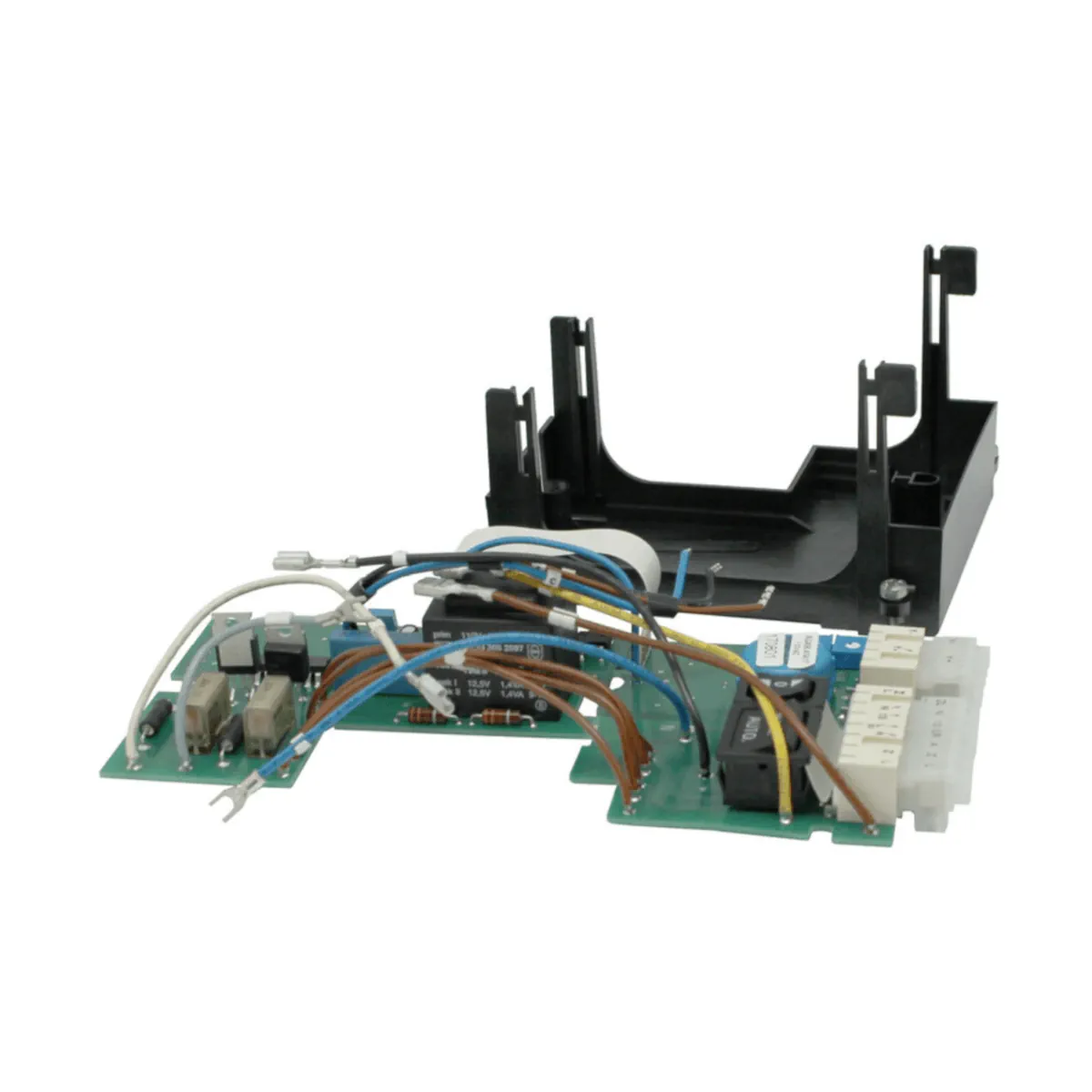

AGA56.42A27 Moduł dodatkowy z wejściem sterującym 0..135Ω do siłowników 230 V

AGA56.42A27 to analogowy moduł wejściowy Siemens (seria AGA56) będący rozszerzeniem do siłowników przepustnic powietrza SQM5. Moduł umożliwia sterowanie napędem SQM5 ciągłym sygnałem analogowym 0…2 V DC (w powiązaniu z ASZ – układ „balance relay”, w zakresie do 0…1000 Ω), a także udostępnia funkcje ręcznego sterowania oraz ograniczenia zakresu pozycjonowania. Wersja A27 jest przeznaczona do zasilania 220…240 V AC (50/60 Hz) i może być montowana w SQM5 na miejscu lub dostarczona jako wbudowana.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA56.42A27
• Nr artykułu: BPZ:AGA56.42A27
• Typ: analogowy moduł wejściowy (rozszerzenie) do SQM5
• Zastosowanie: sterowanie siłownikiem przepustnicy powietrza SQM5 sygnałem ciągłym
• Sygnał sterujący: 0…2 V DC (w połączeniu z ASZ, „balance relay”, do 0…1000 Ω)
• Funkcje: ręczne sterowanie, regulacja (ograniczenie) zakresu sterowania
• Napięcie zasilania: 220 V AC –15%…240 V AC +10%, 50/60 Hz
• Stopień ochrony: IP54 (gdy zamontowany w SQM5)
• Klasa bezpieczeństwa: I (wg IEC 730-1, gdy zamontowany w SQM5)

Zastosowanie

AGA56.42A27 jest przeznaczony wyłącznie do współpracy z siłownikami SQM5 jako moduł rozszerzający, integrujący analogowe sterowanie pozycją przepustnicy w aplikacjach OEM.

Funkcje i działanie

Ręczne sterowanie (MAN)

• Po przełączeniu MAN/AUTO z AUTO (praca automatyczna) na MAN (praca ręczna), SQM5 można otwierać lub zamykać przełącznikiem ▲/0/▼.

Regulacja / ograniczenie zakresu sterowania (MIN / MAX)

Zakres pozycjonowania SQM5 można ograniczyć w granicach 0°…90° lub 0°…135°:

• Ustawić przełącznik S1 na MIN i ustawić „MIN” na wartość w zakresie 0°…67,5° lub 0°…101°.
• Ustawić S1 na MAX i ustawić „MAX” na wartość pomiędzy wcześniej ustawionym kątem „MIN” a 90° lub 135°.
• Wartość MAX musi być większa niż MIN.
• Do pracy ustawić S1 w pozycji OPE (w eksploatacji przełącznik ma pozostać w OPE).

Podłączenie elektryczne i okablowanie

• Złącza: zaciski w standardzie RAST5, przystosowane także do szybkozłączy wg DIN 46 244-A 6.3-0.8.
• Zaciski wejścia sterującego (SELV): Y, M, U.
• U (zasilanie pomocnicze): stałe 2 V DC dla zewnętrznego ASZ 135…1000 Ω (np. w układzie z przekaźnikiem równoważącym).
• Wymagana separacja: podczas okablowania należy ściśle rozdzielić 230 V AC od obwodów bezpiecznego niskiego napięcia.
• Dopuszczalna długość przewodów wejściowych: ≤ 100 m.
• Uwaga funkcjonalna sygnałów: nie mogą jednocześnie występować sygnały: L1, LR z A, Z, ZL lub 13, ani A z Z, ZL lub 13.

Dane techniczne

• Napięcie zasilania (AGA56.42A27): 220 V AC –15%…240 V AC +10%
• Częstotliwość: 50…60 Hz ±6%
• Pobór mocy: 2,8 VA (bez siłownika)
• Rezystancja wejściowa (wejście napięciowe): ≥ 100 kΩ
• Stopień ochrony: IP54 (po zamontowaniu w SQM5)
• Dopuszczalne drgania: 30 m/s² (3 g) wg IEC 68-2-6
• Zakres częstotliwości drgań: 2…100 Hz
• Dopuszczalna długość linii wejściowych: ≤ 100 m
• Dryft temperaturowy sygnałów wyjściowych: ≤ 2,5% (w odniesieniu do całego zakresu temperatur otoczenia)
• Masa: ok. 330 g
• Warunki pracy (SQM5 z wbudowanym AGA56): -20…+60°C, wilgotność < 95% r.h. (klimat F wg DIN 40 040)
• Magazynowanie: -20…+60°C, wilgotność < 95% r.h.
• Transport: -30…+60°C, wilgotność < 95% r.h. (klimat F wg DIN 40 040)

Montaż

• Miejsce montażu: wewnątrz SQM5 (montaż na miejscu lub wersja dostarczona jako wbudowana).
• Stopień ochrony IP54 obowiązuje, gdy moduł jest zamontowany w SQM5.
• Wymagania środowiskowe: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody.

Podsumowanie

Siemens AGA56.42A27 to moduł wejścia analogowego do SQM5, przeznaczony do sterowania pozycją siłownika sygnałem 0…2 V DC (z ASZ w układzie „balance relay”, do 0…1000 Ω), z zasilaniem 220…240 V AC. Oferuje ręczne sterowanie oraz ograniczenie zakresu pozycjonowania i jest przeznaczony do integracji w rozwiązaniach OEM.
