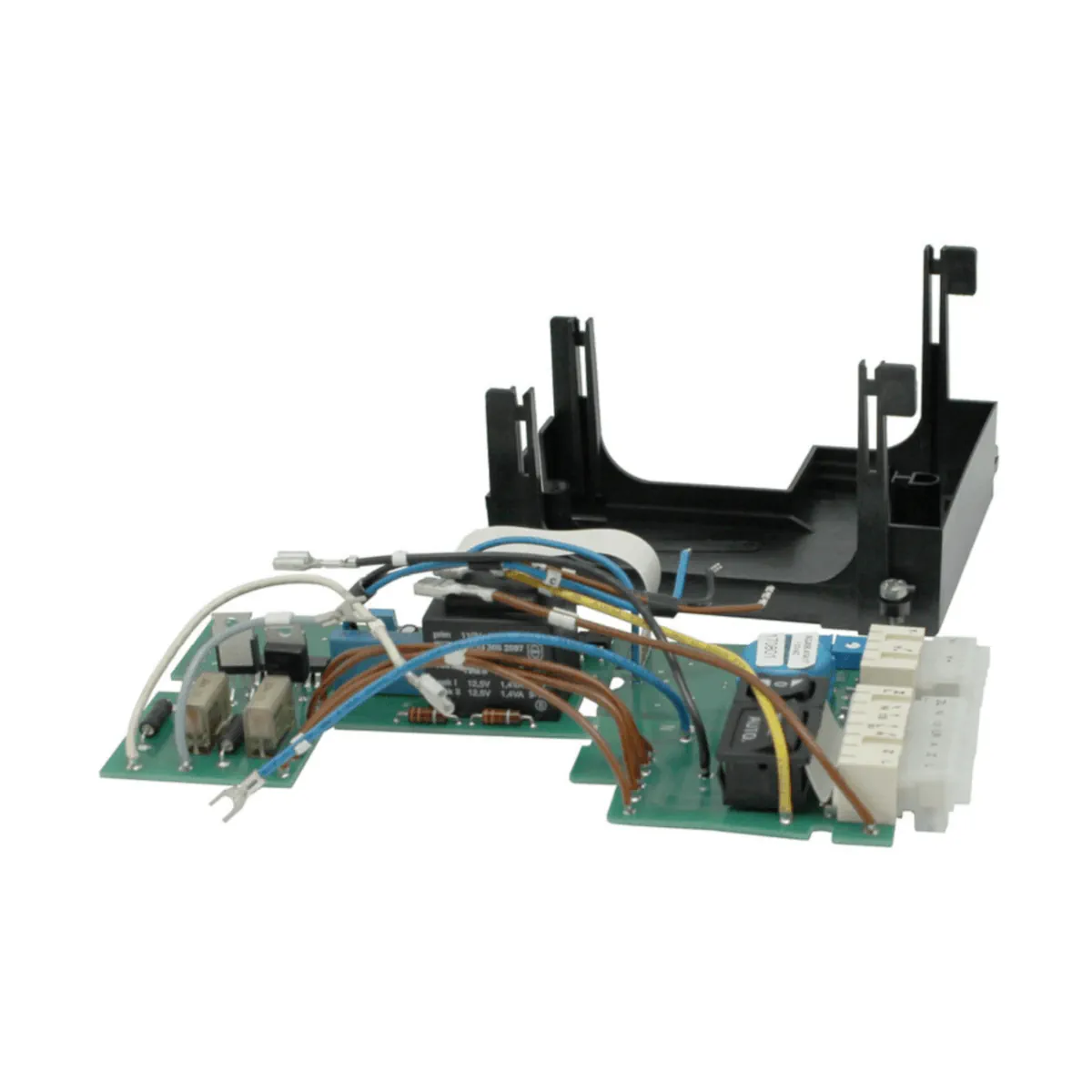

AGA56.42A87 Moduł dodatkowy z wejściem sterującym 0..135Ω do siłowników 24 V

AGA56.42A87 (BPZ:AGA56.42A87) to moduł wejścia analogowego Siemens z serii AGA56..., przeznaczony do współpracy wyłącznie z siłownikiem przepustnicy powietrza SQM5. Moduł stanowi rozszerzenie umożliwiające sterowanie SQM5 za pomocą ciągłego sygnału analogowego 0–2 V DC (w połączeniu z potencjometrami ASZ, np. w układach z przekaźnikiem równoważącym), a także zapewnia funkcje ręcznego sterowania i ograniczania zakresu pozycjonowania. Wersja A87 jest zasilana napięciem AC 24 V.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA56.42A87
• Numer artykułu: BPZ:AGA56.42A87
• Typ: moduł wejścia analogowego (rozszerzenie do SQM5)
• Zastosowanie: sterowanie siłownikiem przepustnicy powietrza SQM5 sygnałem ciągłym
• Sygnał sterujący (wejście): 0–2 V DC w połączeniu z ASZ 0–135 Ω (balance relay) do 0–1000 Ω (możliwe zakresy pośrednie)
• Funkcje: ręczne sterowanie, regulacja/ograniczenie zakresu sterowania (REG)
• Napięcie zasilania: AC 24 V (-15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Stopień ochrony: IP54 (gdy moduł jest zamontowany w SQM5)
• Klasa ochronności: III (wg IEC 730-1, gdy zamontowany w SQM5)
• Rezystancja wejściowa (wejście napięciowe): ≥ 100 kΩ
• Pobór mocy: 2,8 VA (bez siłownika)
• Dopuszczalna długość przewodów wejściowych: ≤ 100 m
• Masa: ok. 330 g

Zastosowanie

Moduł AGA56.42A87 jest modułem rozszerzającym do siłownika SQM5. Może być montowany w SQM5 na miejscu lub dostarczany jako zintegrowany z siłownikiem. Rozwiązanie jest przewidziane do zastosowań, w których SQM5 ma być sterowany ciągłym sygnałem 0–2 V DC realizowanym w połączeniu z potencjometrem ASZ (np. w układach z przekaźnikiem równoważącym).

Funkcje i działanie

Ręczne sterowanie (MAN/AUTO)

• Po przełączeniu przełącznika MAN/AUTO z pozycji AUTO (praca automatyczna) na MAN (praca ręczna), SQM5 można otwierać lub zamykać przełącznikiem ▲/0/▼.

Regulacja/ograniczenie zakresu sterowania (REG)

Zakres pozycjonowania SQM5 można ograniczyć w granicach 0°…90° lub 0°…135° (zależnie od wersji wykonania), wykorzystując potencjometry ASZ MIN i MAX oraz przełącznik S1:

• Ustawić przełącznik S1 na MIN.
• Ustawić MIN na pozycję pomiędzy 0° a 67,5° lub 101°.
• Ustawić przełącznik S1 na MAX.
• Ustawić MAX pomiędzy wcześniej ustawioną wartością MIN a 90° lub 135°.
• Wartość MAX musi być większa niż MIN.
• Do pracy ustawić przełącznik S1 w pozycji OPE (w eksploatacji S1 ma pozostać w OPE).

Podłączenie i zaciski (AGA56.42)

• Zaciski SELV (bezpieczne bardzo niskie napięcie): Y, M, U
• Wejście sterujące: Y – wejście 0–2 V DC (jak Yo)
• M: masa
• U: stałe zasilanie 2 V DC dla zewnętrznego potencjometru ASZ 135–1000 Ω (np. w układzie z przekaźnikiem równoważącym)
• Zaciski napięcia roboczego (RAST5): ZL, N, 13, LR, A, Z, L
• Standard przyłączy: zaciski zgodne z RAST5, przystosowane również do szybkozłączy wg DIN 46 244-A 6.3-0.8
• Dla wersji 24 V AC: Go = N = M oraz G = L

Dane techniczne

• Napięcie zasilania: AC 24 V (-15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Stopień ochrony: IP54 (po zamontowaniu w SQM5)
• Klasa ochronności: III (wg IEC 730-1, po zamontowaniu w SQM5)
• Rezystancja wejściowa (wejście napięciowe): ≥ 100 kΩ
• Pobór mocy: 2,8 VA (bez siłownika)
• Dopuszczalne wibracje: 30 m/s² (3 g) wg IEC 68-2-6
• Zakres wibracji: 2…100 Hz
• Dopuszczalna długość przewodów wejściowych: ≤ 100 m
• Masa: ok. 330 g
• Warunki pracy (SQM5 z AGA56): -20…+60°C, wilgotność < 95% r.h. (Climate F wg DIN 40 040)
• Transport: -30…+60°C, wilgotność < 95% r.h. (Climate F wg DIN 40 040)
• Magazynowanie: -20…+60°C, wilgotność < 95% r.h.

Wymagane akcesoria (ASZ)

Dokumentacja podaje, że każdy AGA56 wymaga jednego ASZ. Dostępne warianty potencjometrów:

• ASZ12.803 – 1000 Ω / 90° / tworzywo przewodzące (BPZ:ASZ12.803)
• ASZ12.833 – 1000 Ω / 135° / tworzywo przewodzące (BPZ:ASZ12.833)
• ASZ22.803 – 1000 Ω / 1000 Ω / 90° / tworzywo przewodzące (BPZ:ASZ22.803)
• ASZ22.833 – 1000 Ω / 1000 Ω / 135° / tworzywo przewodzące (BPZ:ASZ22.833)

Podsumowanie

Siemens AGA56.42A87 to moduł wejścia analogowego do SQM5, który umożliwia ciągłe sterowanie 0–2 V DC (z wykorzystaniem potencjometrów ASZ), zapewnia ręczne sterowanie oraz ograniczanie zakresu pozycjonowania. Zasilanie AC 24 V, stopień ochrony IP54 (po zamontowaniu w SQM5) i klasa ochronności III czynią go właściwym wyborem do integracji z urządzeniami OEM opartymi o siłownik SQM5.
