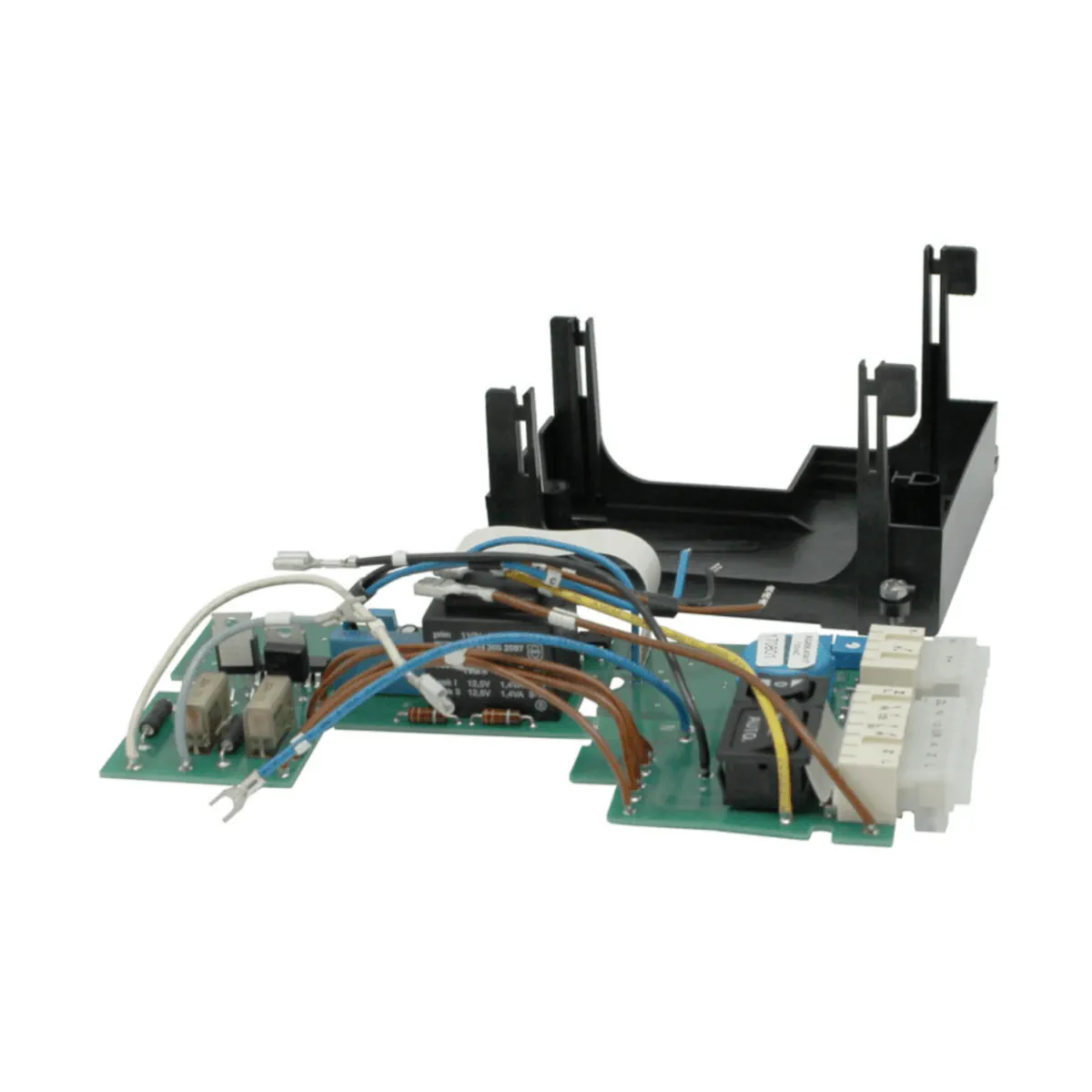

AGA56.43A27 Moduł dodatkowy z wejściem sterującym 0..10V DC do siłowników 230 V

AGA56.43A27 to moduł wejścia analogowego firmy Siemens, będący rozszerzeniem do siłowników przepustnic powietrza SQM5. Moduł umożliwia sterowanie siłownikiem sygnałem ciągłym 0...10 V DC oraz oferuje funkcje ręcznego sterowania i nastawy zakresu pracy (ograniczenie MIN/MAX). Wersja A27 jest zasilana z sieci AC 220...240 V (50/60 Hz) i jest przeznaczona do montażu wewnątrz SQM5 (możliwy montaż na miejscu lub dostawa jako wbudowany element).

Najważniejsze cechy

• Producent: Siemens
• Model: AGA56.43A27
• Numer artykułu: BPZ:AGA56.43A27
• Typ urządzenia: moduł wejścia analogowego do siłowników przepustnic SQM5
• Sygnał sterujący (wejście): 0...10 V DC
• Sprzężenie zwrotne położenia: brak (dla tego modelu)
• Funkcje: ręczne sterowanie, nastawa zakresu regulacji (MIN/MAX)
• Napięcie zasilania: AC 220 V (−15%)...240 V (+10%)
• Częstotliwość: 50...60 Hz (±6%)
• Stopień ochrony: IP54 (gdy moduł jest zamontowany w SQM5)
• Klasa bezpieczeństwa (IEC 730-1): I (gdy zamontowany w SQM5)
• Złącza: zaciski w standardzie RAST5, przystosowane także do szybkozłączy wg DIN 46 244-A 6.3-0.8

Zastosowanie

AGA56.43A27 jest modułem rozszerzającym przeznaczonym wyłącznie do współpracy z SQM5. Umożliwia sterowanie siłownikiem SQM5 ciągłym sygnałem analogowym 0...10 V DC. Moduł może zostać zamontowany w siłowniku SQM5 na miejscu lub dostarczony jako element już wbudowany.

Funkcje i działanie

Ręczne sterowanie (MAN/AUTO)

Po przełączeniu przełącznika MAN/AUTO z AUTO (praca automatyczna) na MAN (praca ręczna), siłownik SQM5 można otwierać lub zamykać przełącznikiem ▲/0/▼.

Nastawa zakresu regulacji (MIN/MAX)

Zakres pozycjonowania SQM5 można ograniczyć w zakresie 0°...90° lub 0°...135° (zależnie od wykonania/ustawień układu) z użyciem nastaw MIN i MAX:

• Ustawić przełącznik S1 w pozycję MIN.
• Ustawić MIN na wartość pomiędzy 0° i 67,5° lub 101°.
• Ustawić przełącznik S1 w pozycję MAX.
• Ustawić MAX na wartość pomiędzy wcześniej ustawionym kątem MIN a 90° lub 135°.
• Wartość MAX musi być większa niż MIN.
• Do pracy ustawić przełącznik S1 w pozycję OPE (w eksploatacji S1 musi być w OPE).

Podłączenie elektryczne (zaciski)

• Wejście sterujące (SELV): Y (0...10 V DC), M (masa)
• Zaciski napięcia roboczego: ZL, N, 13, LR, A, Z, L
• A: sygnał otwierania SQM5 (ograniczany wyłącznikiem krańcowym w SQM5)
• Z, 13: sygnały zamykania SQM5; położenie „CLOSED” jest ograniczane wyłącznikiem krańcowym w SQM5
• ZL: sygnał zamykania SQM5 (ograniczany wyłącznikiem pomocniczym w SQM5; przykład zastosowania: obciążenie zapłonu)
• Wymaganie instalacyjne: podczas okablowania należy ściśle oddzielić 230 V AC od napięć ochronnych (SELV)
• Dopuszczalna długość przewodów wejściowych: ≤ 100 m
• Uwaga dot. jednoczesnych sygnałów: sygnały LR oraz A/Z/ZL/13 nie mogą występować jednocześnie; sygnał A nie może występować jednocześnie z Z/ZL/13

Akcesoria

Moduł AGA56.43A27 wymaga zastosowania potencjometru ASZ. Dostępne wykonania potencjometrów ASZ (przewodzące tworzywo):

• ASZ12.803 – 1000 Ω / 90°
• ASZ12.833 – 1000 Ω / 135°
• ASZ22.803 – 1000 Ω / 1000 Ω / 90°
• ASZ22.833 – 1000 Ω / 1000 Ω / 135°

Dane techniczne

• Zasilanie: AC 220 V (−15%)...240 V (+10%)
• Częstotliwość: 50...60 Hz (±6%)
• Pobór mocy: 2,8 VA (bez siłownika)
• Wejście napięciowe – rezystancja wejściowa: ≥ 100 kΩ
• Stopień ochrony: IP54 (po zamontowaniu w SQM5)
• Drgania: 30 m/s² (3 g) wg IEC 68-2-6, zakres 2...100 Hz
• Dryft temperaturowy sygnałów: ≤ 2,5% (w odniesieniu do całego zakresu temperatur otoczenia)
• Masa: ok. 330 g
• Warunki pracy (SQM5 z wbudowanym AGA56): −20...+60°C, wilgotność < 95% r.h. (Climate F wg DIN 40 040); niedopuszczalne: kondensacja, oblodzenie i wnikanie wody
• Składowanie: −20...+60°C, wilgotność < 95% r.h.
• Transport: −30...+60°C, wilgotność < 95% r.h. (Climate F wg DIN 40 040)

Montaż i bezpieczeństwo

• Moduł jest przeznaczony do montażu w siłowniku SQM5; stopień ochrony IP54 obowiązuje po zamontowaniu w SQM5.
• Wszelkie prace (montaż, instalacja, serwis) powinny być wykonywane przez wykwalifikowany personel.
• Przed zmianami w okablowaniu należy całkowicie odłączyć układ od zasilania (odłączenie wielobiegunowe).
• Moduł nie posiada wbudowanych funkcji bezpieczeństwa – wymagane środki bezpieczeństwa zależą od aplikacji i muszą być zapewnione poza modułem.

Podsumowanie

Siemens AGA56.43A27 to moduł wejścia analogowego 0...10 V DC do siłowników przepustnic SQM5, zasilany z AC 220...240 V. Zapewnia ręczne sterowanie oraz możliwość ograniczenia zakresu pracy (MIN/MAX), dzięki czemu sprawdza się jako praktyczne rozszerzenie do precyzyjnego sterowania położeniem przepustnicy w aplikacjach z SQM5.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do współpracy z siłownikiem SQM5.
• Posiada oznaczenie CE (zgodność z normami UE) oraz EAC.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Nie wolno dokonywać żadnych modyfikacji modułu.
• Wszystkie czynności montażowe, instalacyjne i serwisowe muszą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć sterowanie palnika od zasilania sieciowego, zapewniając rozłączenie wszystkich biegunów.
• Należy zapewnić ochronę przed porażeniem prądem elektrycznym poprzez odpowiednie zabezpieczenie zacisków przyłączeniowych sterownika palnika.
• Po zakończeniu montażu, instalacji lub serwisu należy każdorazowo sprawdzić, czy okablowanie znajduje się w prawidłowym i uporządkowanym stanie.
• W przypadku uszkodzenia moduł AGA56.43A27 nie posiada zintegrowanych funkcji bezpieczeństwa. W zależności od zastosowania wymagane jest zastosowanie odpowiednich zewnętrznych środków bezpieczeństwa.
• Podczas wykonywania okablowania należy bezwzględnie zachować separację napięcia sieciowego 230 V AC od obwodów bezpiecznego napięcia ochronnego.
• Moduł jest zasilany napięciem 220...240 V AC, 50...60 Hz. Nieprawidłowe podłączenie zasilania może spowodować uszkodzenie urządzenia lub zagrożenie porażeniem prądem.
• Stopień ochrony IP54 dotyczy wyłącznie modułu zamontowanego w siłowniku SQM5.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Nieprzestrzeganie tego wymagania grozi uszkodzeniem funkcji bezpieczeństwa oraz porażeniem prądem elektrycznym.
• Produkt należy użytkować i przechowywać wyłącznie w zakresach warunków środowiskowych określonych przez producenta.
• Dla wersji AGA56.43A27 wejściem sterującym jest sygnał 0...10 V DC. Podłączenie należy wykonywać zgodnie z dokumentacją producenta i właściwym przypisaniem zacisków.
• Następujące sygnały nie mogą występować jednocześnie: L1/LR z A, Z, ZL lub 13 oraz A z Z, ZL lub 13.
• Należy przestrzegać właściwych krajowych przepisów bezpieczeństwa podczas montażu i instalacji.
