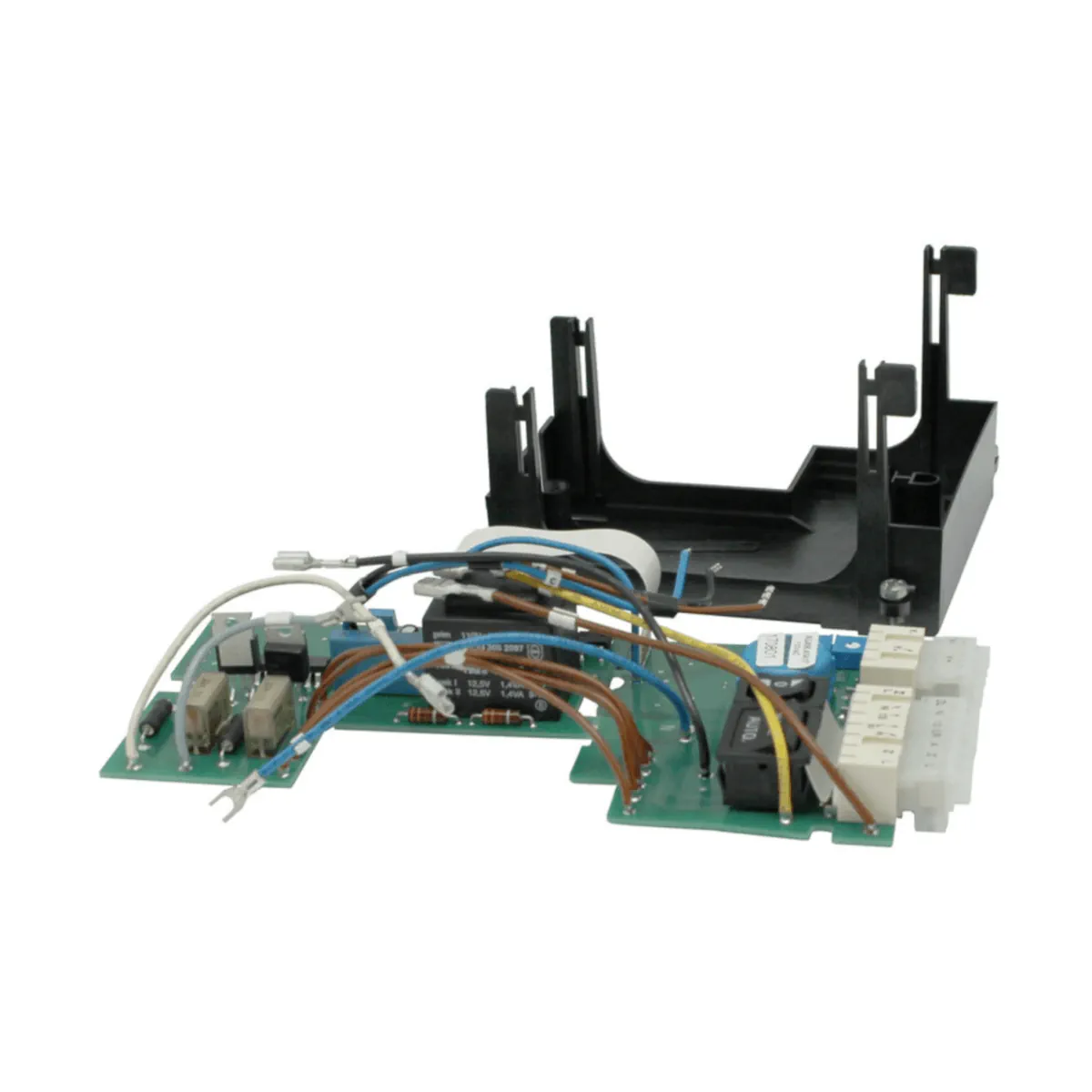

AGA56.43A87 Moduł dodatkowy z wejściem sterującym 0..10V DC do siłowników 24 V

AGA56.43A87 to moduł wejścia analogowego firmy Siemens, będący modułem rozszerzeń do siłowników przepustnic powietrza SQM5. Umożliwia ciągłe sterowanie analogowe siłownikiem sygnałem 0...10 V DC oraz oferuje funkcje ręcznego sterowania i regulacji zakresu sterowania. Wersja A87 jest zasilana napięciem AC 24 V (50/60 Hz) i jest przeznaczona do montażu w siłowniku SQM5 (na miejscu lub jako wersja fabrycznie wbudowana).

Najważniejsze cechy

• Producent: Siemens
• Model: AGA56.43A87
• Typ: analogowy moduł wejściowy (moduł rozszerzeń) do SQM5
• Zastosowanie: sterowanie siłownikiem przepustnicy powietrza SQM5 sygnałem ciągłym
• Sygnał sterujący (wejście): 0...10 V DC
• Funkcje: ręczne sterowanie, regulacja zakresu sterowania
• Napięcie zasilania: AC 24 V (−15% / +10%)
• Częstotliwość: 50...60 Hz (±6%)
• Rezystancja wejściowa (wejście napięciowe): ≥ 100 kΩ
• Pobór mocy: 2,8 VA (bez siłownika)
• Maks. długość przewodów wejściowych: ≤ 100 m
• Stopień ochrony: IP54 (gdy moduł jest zamontowany w SQM5)
• Klasa bezpieczeństwa: III (gdy moduł jest zamontowany w SQM5)
• Masa: ok. 330 g

Zastosowanie

Moduł AGA56.43A87 jest przeznaczony wyłącznie do pracy w połączeniu z siłownikiem SQM5 jako moduł rozszerzeń. Umożliwia sterowanie położeniem siłownika przepustnicy powietrza na podstawie ciągłego sygnału 0...10 V DC.

Funkcje i działanie

Ręczne sterowanie

• Po przełączeniu przełącznika MAN/AUTO z AUTO (praca automatyczna) na MAN (praca ręczna) siłownik SQM5 można otwierać lub zamykać przełącznikiem ▲/0/▼.

Regulacja zakresu sterowania (ograniczenie kąta obrotu)

Zakres pozycjonowania SQM5 można ograniczyć w granicach 0°...90° lub 0°...135° (w zależności od wykonania/zakresu siłownika). Ograniczenia ustawia się za pomocą potencjometrów ASZ „MIN” i ASZ „MAX” oraz przełącznika S1:

• Ustawić S1 w położenie MIN i ustawić MIN na wartość pomiędzy 0° a 67,5° lub 101°.
• Ustawić S1 w położenie MAX i ustawić MAX na wartość pomiędzy wcześniej ustawionym kątem MIN a 90° lub 135°.
• Wartość MAX musi być większa niż MIN.
• Do pracy ustawić S1 w położenie OPE (w trakcie normalnej pracy S1 musi pozostać w OPE).

Akcesoria (potencjometry ASZ)

Do modułu AGA56.43A87 przewidziane są potencjometry ASZ (każdy AGA56 wymaga jednego ASZ):

• ASZ12.803 – 1000 Ω / 90° / tworzywo przewodzące
• ASZ12.833 – 1000 Ω / 135° / tworzywo przewodzące
• ASZ22.803 – 1000 Ω / 1000 Ω / 90° / tworzywo przewodzące
• ASZ22.833 – 1000 Ω / 1000 Ω / 135° / tworzywo przewodzące

Podłączenie elektryczne i montaż

• Montaż: moduł jako rozszerzenie do SQM5; może być montowany w siłowniku na miejscu lub dostarczany jako wbudowany.
• Złącza: zaciski w standardzie RAST5, przystosowane również do szybkozłączy.
• Wejście sterujące: 0...10 V DC (wejście napięciowe).
• Separacja napięć: podczas okablowania należy zapewnić ścisłe rozdzielenie napięcia sieciowego 230 V AC od niskiego napięcia ochronnego.
• Stopień ochrony IP54: obowiązuje po zamontowaniu modułu w SQM5.

Warunki środowiskowe

• Praca (SQM5 z wbudowanym AGA56): −20...+60°C; wilgotność < 95% r.h. (klimat F)
• Magazynowanie: −20...+60°C; wilgotność < 95% r.h.
• Transport: −30...+60°C; wilgotność < 95% r.h. (klimat F)
• Uwaga: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody.

Podsumowanie

Siemens AGA56.43A87 to dedykowany do SQM5 moduł wejścia analogowego z wejściem 0...10 V DC i zasilaniem AC 24 V, zapewniający płynne sterowanie siłownikiem przepustnicy oraz wygodne funkcje serwisowe: ręczne sterowanie i ograniczenie zakresu pracy (MIN/MAX).
