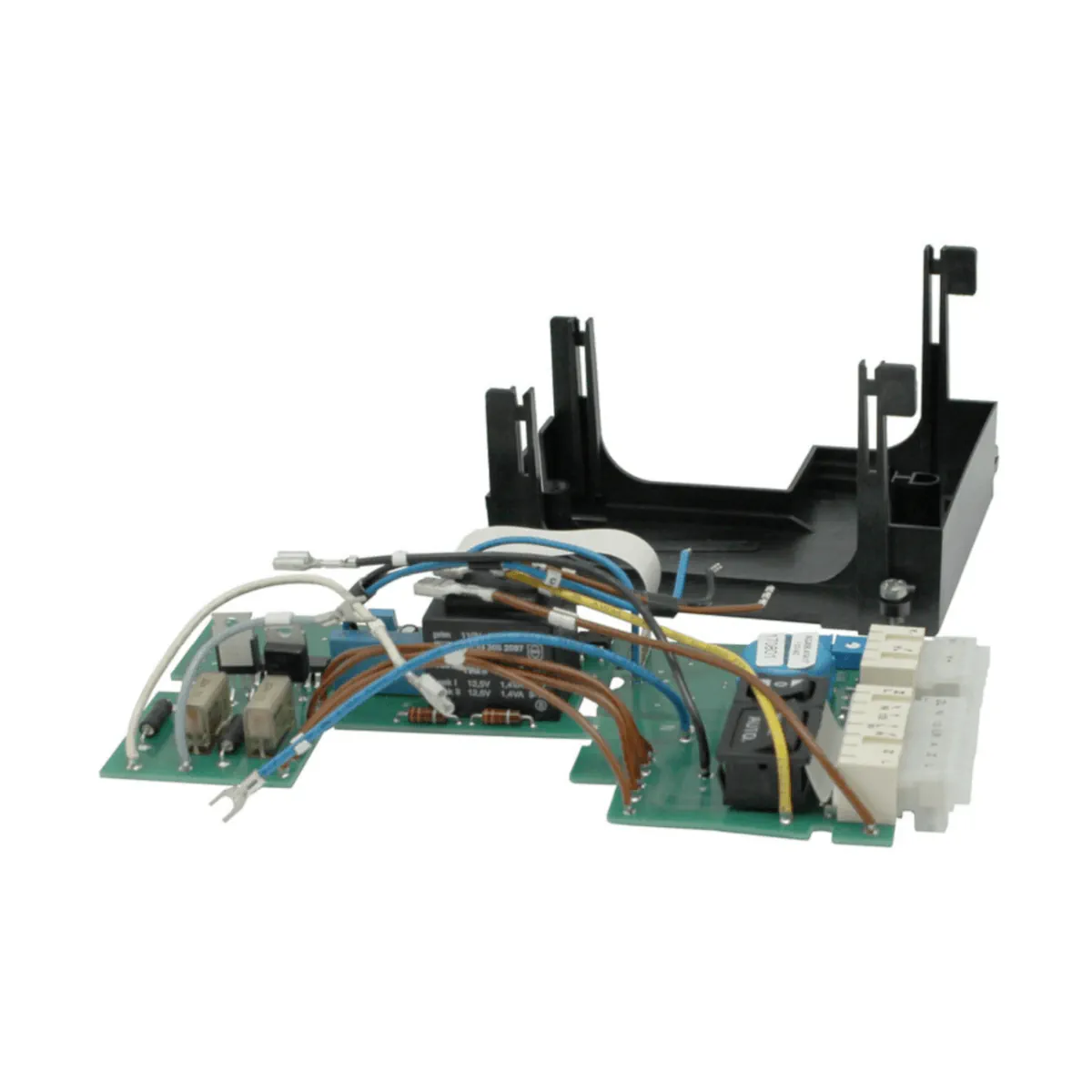

AGA56.9A27 Moduł wielofunkcyjny z wejściem sterującym 0/2..10V DC / 0/4..20mA i sygnałem zwrotnym do siłowników 230V

AGA56.9A27 to moduł wejść analogowych firmy Siemens – moduł rozszerzeń do siłowników przepustnic powietrza SQM5, przeznaczony do sterowania siłownikiem ciągłymi analogowymi sygnałami regulacyjnymi (m.in. 0/4…20 mA, 0…10 V DC) oraz do uzyskania ciągłych analogowych sygnałów sprzężenia zwrotnego położenia. Wersja A27 jest zasilana napięciem AC 220…240 V (50/60 Hz) i może być montowana w siłowniku SQM5 na miejscu lub dostarczana jako rozwiązanie już zintegrowane.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA56.9A27
• Numer artykułu: BPZ:AGA56.9A27
• Przeznaczenie: moduł rozszerzeń do siłowników przepustnic SQM5 (tylko w połączeniu z SQM5)
• Rodzaj sterowania: ciągłe analogowe (wejścia Y0…Y3)
• Sygnały sterujące (wejścia): 0…20 mA, 4…20 mA, 0…10 V DC oraz 0–2 V DC w połączeniu z ASZ (0–135 Ω) do 0–1000 Ω
• Sygnały sprzężenia zwrotnego (wyjścia): 0…20 mA, 4…20 mA, 0…10 V DC (U1…U3)
• Funkcje: ręczne sterowanie, regulacja zakresu sterowania (REG), liniaryzacja kąta obrotu (LIN), korekta sygnału sterującego (SHIFT), zadawanie pozycji stałej (POS)
• Zasilanie: AC 220 V −15%…240 V +10%, 50/60 Hz
• Stopień ochrony: IP54 (po zamontowaniu w SQM5)
• Klasa ochronności: I (po zamontowaniu w SQM5)

Zastosowanie

Moduł AGA56.9A27 jest przeznaczony jako rozszerzenie dla SQM5 tam, gdzie wymagane jest analogowe sterowanie pozycją przepustnicy (sygnały ciągłe) oraz analogowy odczyt/wyprowadzenie sygnałów (np. 0…10 V lub 0/4…20 mA) związanych z pracą układu sterowania pozycją.

Funkcje i działanie

Ręczne sterowanie (MAN)

• Po przełączeniu przełącznika MAN/AUTO z AUTO na MAN siłownik SQM5 można otwierać lub zamykać przełącznikiem ▲/0/▼.

Regulacja zakresu sterowania (REG) – ograniczenie MIN/MAX

• Zakres pozycjonowania SQM5 można ograniczyć w zakresie 0°…90° lub 0°…135° (w zależności od wykonania siłownika) przy użyciu nastaw MIN i MAX.
• Procedura ustawienia (wg opisu funkcji):
• • Ustawić przełącznik S1 na MIN, następnie ustawić MIN w zakresie 0°…67,5° lub 0°…101°.
  • Ustawić przełącznik S1 na MAX, następnie ustawić MAX pomiędzy wcześniej ustawionym kątem MIN a 90° lub 135°.
  • Wartość MAX musi być większa niż MIN.
  • Do normalnej pracy przełącznik S1 musi być ustawiony w pozycji OPE.

Korekta sygnału sterującego (SHIFT)

• Sygnał sterujący można skorygować (readjust) przy użyciu zewnętrznego sygnału ZF (4…20 mA).

Liniaryzacja kąta obrotu (LIN)

• Po ustawieniu zworki J1 w pozycję 1 możliwe jest dopasowanie charakterystyki proporcjonalnej SQM5 do sterowania poprzez liniaryzację kąta obrotu.
• Dla małych sygnałów uzyskuje się ponadproporcjonalnie małe zmiany kąta, a dla większych sygnałów – ponadproporcjonalnie duże zmiany kąta.
• Funkcja jest stosowana m.in. w połączeniu z nieliniowymi obiektami regulacji, takimi jak przepustnice powietrza.

Pozycja stała (POS)

• Pozycję kąta obrotu SQM5 można zadać jako stałą pozycję przy użyciu nastawy POS.
• Pozycja POS jest osiągana niezależnie od sygnałów sterujących, gdy na wejściu POS (zacisk P) występuje napięcie zasilania.
• Pozycję POS można ustawić w całym zakresie kąta obrotu.

Podłączenie elektryczne i zaciski (AGA56.9A27)

• Zaciski SELV (bezpieczne bardzo niskie napięcie): U4, M, Y0, Y1, Y2, Y3 oraz M, ZF, U1, U2, U3 (zgodnie z przypisaniem zacisków modułu AGA56.9).
• Zaciski zasilania/robocze: L1, P, L, N, A, Z, ZL.
• Typ zacisków: zaciski śrubowe dla przewodów jednodrutowych do 2,5 mm² (AWG12).
• Ważne zalecenie instalacyjne: podczas okablowania należy zapewnić, aby napięcie sieciowe 230 V AC było ściśle odseparowane od obwodów ochronnego niskiego napięcia.
• Jednocześnie nie mogą występować sygnały:
  • L1, LR razem z A, Z, ZL lub 13
  • A razem z Z, ZL lub 13

Dane techniczne

• Napięcie zasilania: AC 220 V −15%…240 V +10%
• Częstotliwość: 50…60 Hz ±6%
• Pobór mocy: 2,8 VA (bez siłownika)
• Rezystancja wejściowa:
  • wejścia prądowe: ≤ 300 Ω
  • wejścia napięciowe: ≥ 100 kΩ
• Dopuszczalna długość linii wejściowych: ≤ 100 m
• Dryft temperaturowy sygnałów wyjściowych: ≤ 2,5% (w odniesieniu do całego zakresu temperatur otoczenia)
• Obciążalność wyjść:
  • wyjścia prądowe: odporne na zwarcie (IEC 381), całkowite obciążenie max. 600 Ω
  • wyjście napięciowe: ≥ 1,5 kΩ
  • łączne obciążenie wszystkich wyjść jednocześnie: wg IEC 381
• Stopień ochrony: IP54 (po zamontowaniu w SQM5)
• Wibracje: 30 m/s² (3 g) wg IEC 68-2-6; zakres 2…100 Hz
• Masa: ok. 330 g
• Warunki pracy (SQM5 z wbudowanym AGA56): -20…+60 °C; wilgotność < 95% r.h. (niedopuszczalne: kondensacja, oblodzenie, wnikanie wody)

Montaż i integracja

• Dedykowany do SQM5: moduł AGA56.9A27 jest przewidziany do montażu w siłowniku SQM5 (montaż na miejscu lub dostawa jako wykonanie zintegrowane).
• Wymagany element współpracujący: każdy moduł AGA56 wymaga zastosowania ASZ (potencjometr).

Podsumowanie

Siemens AGA56.9A27 to zaawansowany moduł wejść analogowych do SQM5, umożliwiający precyzyjne, ciągłe sterowanie pozycją przepustnicy oraz wyprowadzenie analogowych sygnałów sprzężenia zwrotnego. Obsługuje typowe standardy 0/4…20 mA i 0…10 V DC, oferuje funkcje REG/SHIFT/LIN/POS oraz jest przeznaczony do pracy z zasilaniem AC 220…240 V w aplikacjach OEM i integracjach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania z siłownikiem przepustnicy powietrza SQM5. Moduł AGA56.9A27 jest elementem rozszerzającym i nie jest przeznaczony do samodzielnej pracy.
• Produkt jest przeznaczony dla producentów OEM integrujących moduł w swoich urządzeniach.
• Posiada oznaczenie CE oraz EAC wyłącznie w zastosowaniu razem z SQM5, zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Nie wolno dokonywać żadnych modyfikacji modułu.
• Wszelkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć układ od zasilania sieciowego, zapewniając rozłączenie wszystkich biegunów.
• Należy zapewnić ochronę przed porażeniem prądem elektrycznym poprzez odpowiednie zabezpieczenie zacisków przyłączeniowych.
• Po zakończeniu montażu, instalacji lub serwisu należy każdorazowo sprawdzić prawidłowość i porządek okablowania.
• Moduł nie ma wbudowanych funkcji bezpieczeństwa. W razie awarii konieczne jest zastosowanie odpowiednich środków bezpieczeństwa poza modułem, zgodnie z wymaganiami danej aplikacji.
• Podczas wykonywania połączeń należy bezwzględnie oddzielić napięcie sieciowe 230 V AC od obwodów bezpiecznego bardzo niskiego napięcia ochronnego.
• Zasilanie modelu AGA56.9A27: 220...240 V AC, 50...60 Hz. Podłączenie należy wykonać wyłącznie zgodnie ze schematem producenta.
• Dla wersji AGA56.9A27, po zamontowaniu w SQM5, stopień ochrony wynosi IP54. Produkt należy eksploatować wyłącznie po prawidłowym zamontowaniu w urządzeniu bazowym.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych. Kondensacja pary wodnej, oblodzenie oraz wnikanie wody są niedopuszczalne.
• Nieprzestrzeganie wymagań dotyczących ochrony przed wilgocią i wodą może spowodować uszkodzenie funkcji bezpieczeństwa oraz stwarzać ryzyko porażenia prądem.
• Podczas podłączania sygnałów nie wolno dopuszczać do jednoczesnej obecności następujących sygnałów: L1 i LR razem z A, Z, ZL lub 13 oraz A razem z Z, ZL lub 13.
• Montaż i instalację należy wykonywać zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa.
