AGA56.9A87 Moduł wielofunkcyjny z wejściem sterującym 0/2..10V DC / 0/4..20mA i sygnałem zwrotnym do siłowników 24V

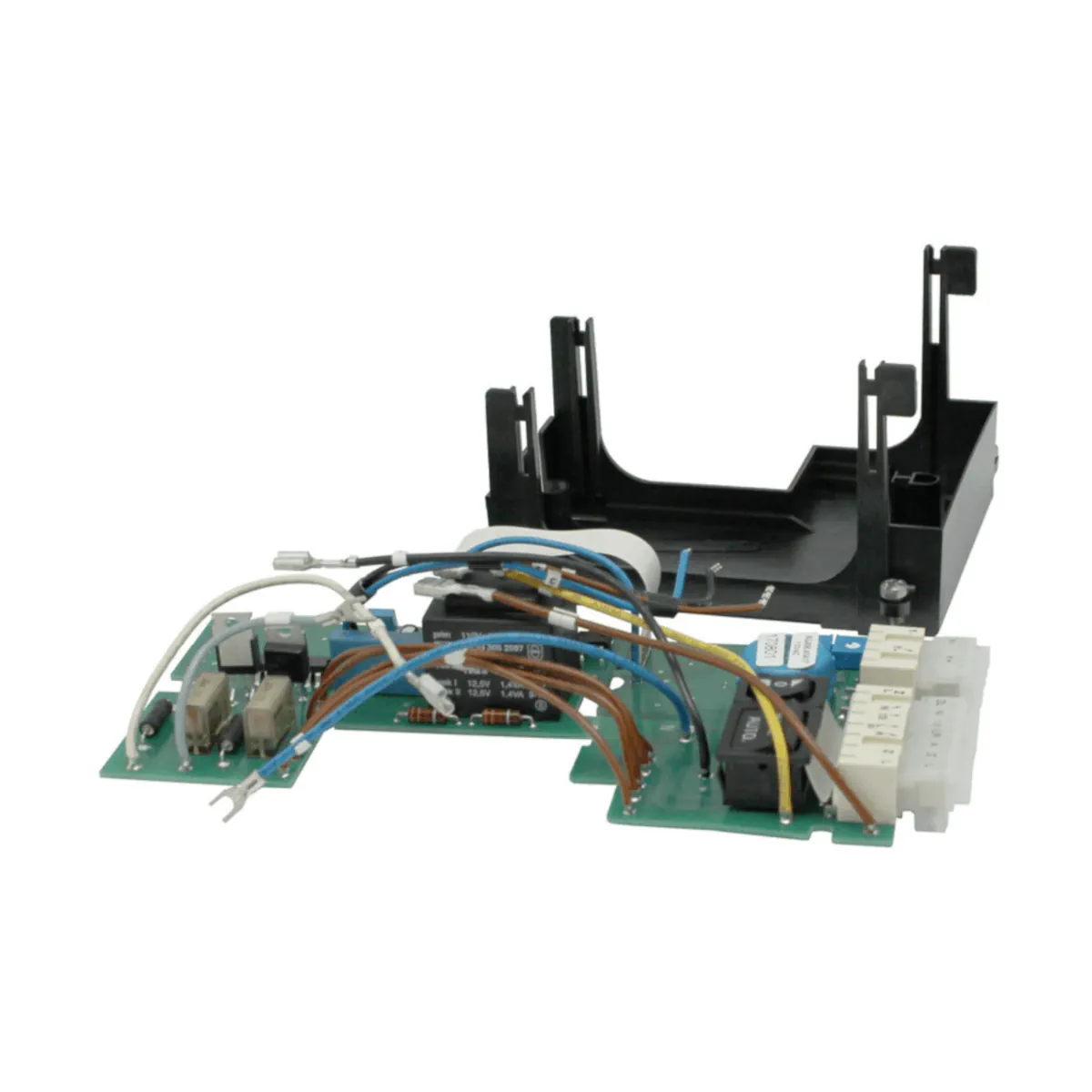

AGA56.9A87 (art. BPZ:AGA56.9A87) to analogowy moduł wejściowy firmy Siemens, będący modułem rozszerzeń do współpracy wyłącznie z siłownikami przepustnic powietrza SQM5. Umożliwia sterowanie siłownikiem SQM5 za pomocą ciągłych analogowych sygnałów sterujących (m.in. 4…20 mA) oraz udostępnia ciągłe analogowe sygnały sprzężenia zwrotnego położenia. Wersja .9 oferuje dodatkowo funkcje nastawcze: REG (ograniczenie / dopasowanie zakresu), SHIFT (readjustment sygnału), LIN (linearyzacja kąta obrotu) oraz POS (zadanie pozycji stałej). Zasilanie modelu AGA56.9A87: AC 24 V.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA56.9A87
• Nr artykułu: BPZ:AGA56.9A87
• Typ: analogowy moduł wejściowy (moduł rozszerzeń) do SQM5
• Kompatybilność: tylko w połączeniu z SQM5
• Zasilanie: AC 24 V (−15% / +10%), 50/60 Hz (±6%)
• Sygnały sterujące (wejścia): 0…20 mA, 4…20 mA, 0…10 V DC, oraz 0–2 V DC (w połączeniu z ASZ 0–135 Ω do 0–1000 Ω)
• Sygnały sprzężenia zwrotnego położenia (wyjścia): 0…20 mA, 4…20 mA, 0…10 V DC
• Funkcje: manualne sterowanie, REG (dopasowanie zakresu), SHIFT (readjustment), LIN (linearyzacja), POS (pozycja stała)
• Stopień ochrony: IP54 (gdy zamontowany w SQM5)
• Klasa bezpieczeństwa: III wg IEC 730-1 (gdy zamontowany w SQM5)

Zastosowanie

AGA56.9A87 jest przeznaczony jako moduł rozszerzający dla siłowników SQM5. Może być montowany w siłowniku SQM5 na miejscu lub dostarczany jako zintegrowany z siłownikiem. Moduł i dokumentacja są przewidziane do zastosowań OEM (integracja w urządzeniach producentów).

Funkcje i działanie

Sterowanie ręczne (MAN)

• Po przełączeniu przełącznika MAN/AUTO z AUTO na MAN siłownik SQM5 można otwierać lub zamykać przełącznikiem ▲/0/▼.

REG – dopasowanie / ograniczenie zakresu sterowania

Zakres pozycjonowania SQM5 można ograniczyć w granicach 0°…90° lub 0°…135° przy użyciu dwóch nastaw MIN i MAX (ASZ).

• Ustaw przełącznik S1 na MIN.
• Ustaw MIN w zakresie 0°…67,5° lub 0°…101°.
• Ustaw przełącznik S1 na MAX.
• Ustaw MAX między wcześniej ustawioną wartością MIN a 90° lub 135°.
• Wartość MAX musi być większa od MIN.
• W trybie pracy przełącznik S1 musi być w pozycji OPE.

SHIFT – readjustment sygnału sterującego

• Sygnał sterujący może być korygowany (readjusted) za pomocą zewnętrznego sygnału ZF (4…20 mA).

LIN – linearyzacja kąta obrotu

• Ustawienie zworki J1 w pozycji „1” umożliwia dopasowanie charakterystyki proporcjonalnej SQM5 do sterowania (linearyzacja).
• Funkcja stosowana m.in. przy nieliniowych elementach regulacyjnych, takich jak przepustnice powietrza.

POS – zadanie pozycji stałej

• Pozycję kąta obrotu SQM5 można zadać potencjometrem ASZ „POS”.
• Pozycja POS jest realizowana niezależnie od sygnałów sterujących, gdy na wejściu POS (zacisk P) obecne jest napięcie zasilania.
• Pozycję POS można regulować w całym zakresie kąta obrotu.

Sygnały I/O (wejścia i wyjścia analogowe)

• Y0: wejście sterujące 0–2 V DC (z zewnętrznym ASZ 135–1 000 Ω, np. z układem przekaźnika równoważącego)
• Y1: wejście sterujące 0…10 V DC
• Y2: wejście sterujące 0…20 mA
• Y3: wejście sterujące 4…20 mA
• ZF: wejście 4…20 mA dla funkcji SHIFT
• U1: wyjście sprzężenia zwrotnego położenia 0…10 V DC
• U2: wyjście sprzężenia zwrotnego położenia 0…20 mA
• U3: wyjście sprzężenia zwrotnego położenia 4…20 mA

Podłączenie elektryczne (informacje z karty katalogowej)

• Zaciski: śrubowe, dla przewodów jednodrutowych do 2,5 mm² (AWG12).
• Dopuszczalna długość linii wejściowych: ≤ 100 m.
• Uwaga instalacyjna: podczas okablowania należy zapewnić ścisłą separację napięcia sieciowego 230 V AC od obwodów bezpiecznego bardzo niskiego napięcia.
• Wersje 24 V AC: Go = N = M oraz G = L.
• Nie mogą występować jednocześnie sygnały:
  • L1, LR z A, Z, ZL lub 13
  • A z Z, ZL lub 13

Dane techniczne (AGA56.9A87)

• Napięcie zasilania: AC 24 V (−15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Pobór mocy: 2,8 VA (bez siłownika)
• Rezystancja wejściowa:
  • wejście prądowe: ≤ 300 Ω
  • wejście napięciowe: ≥ 100 kΩ
• Obciążalność wyjść:
  • wyjścia prądowe: zwarcioodporne wg IEC 381, całkowite obciążenie maks. 600 Ω
  • wyjście napięciowe: ≥ 1,5 kΩ
  • łączne obciążenie wszystkich wyjść jednocześnie: wg IEC 381
• Dryft temperaturowy sygnałów wyjściowych: ≤ 2,5% (w odniesieniu do całego zakresu temperatur otoczenia)
• Wibracje: 30 m/s² (3 g) wg IEC 68-2-6, zakres 2…100 Hz
• Masa: ok. 330 g
• Stopień ochrony: IP54 wg IEC 529 (gdy zamontowany w SQM5)
• Warunki środowiskowe:
  • Praca (SQM5 z wbudowanym AGA56): −20…+60°C, wilgotność < 95% r.h. (Climate F wg DIN 40 040)
  • Magazynowanie: −20…+60°C, wilgotność < 95% r.F.
  • Transport: −30…+60°C, wilgotność < 95% r.h. (Climate F wg DIN 40 040)

Akcesoria

• Zgodnie z kartą katalogową: każdy AGA56 wymaga jednego ASZ (potencjometru).
• Przykładowe typy ASZ (wg zestawienia akcesoriów): ASZ12.803, ASZ12.833, ASZ22.803, ASZ22.833.

Podsumowanie

Siemens AGA56.9A87 to rozbudowany moduł analogowy do siłowników SQM5, zasilany AC 24 V, umożliwiający sterowanie ciągłe (0…10 V / 0…20 mA / 4…20 mA oraz 0–2 V z ASZ) oraz generowanie analogowego sprzężenia zwrotnego położenia (0…10 V / 0…20 mA / 4…20 mA). Funkcje REG/SHIFT/LIN/POS pozwalają dopasować zakres pracy, skorygować sygnał sterujący, zlinearyzować charakterystykę oraz wymusić pozycję stałą – co czyni moduł praktycznym rozszerzeniem SQM5 w aplikacjach sterowania przepustnicami.
