AGA57.1 Dystans montażowy do siłownika SQM5..

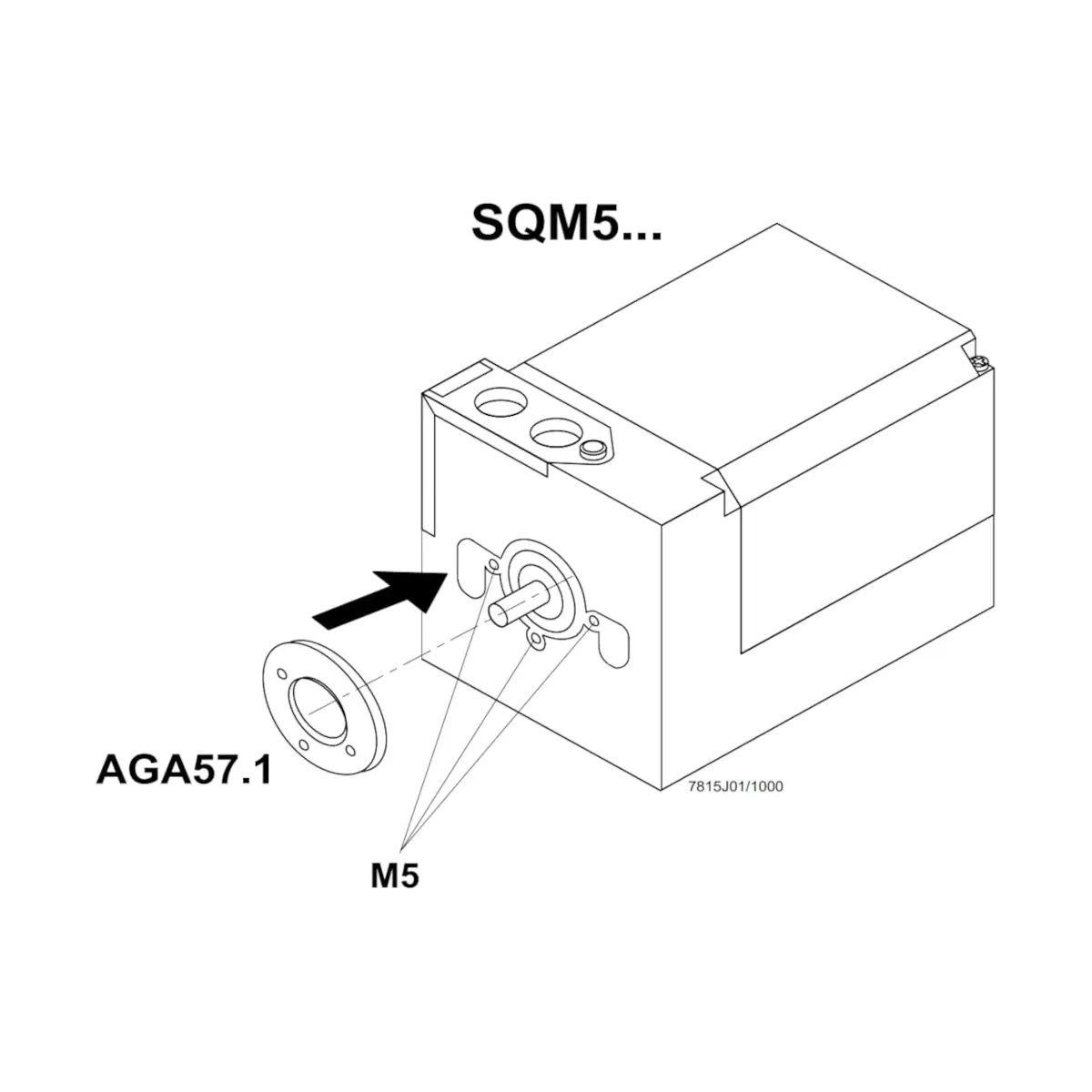

AGA57.1 to dystans / adapter montażowy firmy Siemens, oferowany jako akcesorium (zamawiane oddzielnie) do zastosowań związanych z napędami SQM10 / SQM20. Element pełni funkcję przekładki dystansowej, ułatwiając dopasowanie montażu w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA57.1
• Typ: dystans / adapter
• Zastosowanie: adapter do SQM10 / SQM20
• Numer katalogowy (Article no.): BPZ:AGA57.1

Wymiary (wg rysunku)

• Średnica zewnętrzna: 65 mm
• Średnice wewnętrzne/stopniowanie: 50 mm oraz 35 mm
• Grubość: 4,5 mm
• Otwory montażowe: 3 × Ø 5,3 mm
• Fazowanie: 0,5 × 45°

Zastosowanie

AGA57.1 jest przeznaczony jako adapter (spacer) dla napędów SQM10 i SQM20 – stosowany tam, gdzie wymagane jest uzyskanie odpowiedniego dystansu podczas montażu.

Podsumowanie

Siemens AGA57.1 (BPZ:AGA57.1) to kompaktowy dystans montażowy pełniący rolę adaptera do SQM10 / SQM20. Prosta konstrukcja oraz jasno określone wymiary ułatwiają dopasowanie montażu w aplikacjach przemysłowych związanych z automatyką palnikową.

Pliki do pobrania:
AGA57.1 Karta katalogowa
AGA57.1 Instrukcja montażu
