AGA57.3 Adapter montażowy do siłownika Honeywell Mod. III dla siłowników przepustnic powietrza i gazu SQM5..

AGA57.3 to adapter montażowy Siemens przeznaczony do zastosowań z siłownikami Honeywell Mod. III, jako element pomocniczy w projektach z siłownikami SQM5.... Akcesorium jest dostępne jako osobny element (do zamówienia oddzielnie) pod numerem katalogowym BPZ:AGA57.3.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA57.3
• Typ: adapter do siłownika Honeywell Mod. III
• Przynależność/akcesorium: element pomocniczy dla serii SQM5...
• Nr katalogowy (Article no.): BPZ:AGA57.3
• Sposób zamawiania: akcesorium must be ordered separately (zamawiane oddzielnie)

Zastosowanie

Adapter AGA57.3 jest przeznaczony do zastosowań związanych z siłownikami Honeywell Mod. III w instalacjach, gdzie wykorzystywane są siłowniki SQM5....

Wymiary (wg rysunku, mm)

• Wymiar bazowy (długość): 164
• Wymiar bazowy (wysokość): 132.8
• Rozstaw (wymiar wskazany na rysunku): 113
• Rozstaw (wymiar wskazany na rysunku): 80
• Otwory montażowe: 7 (4x)
• Wymiar wskazany na rysunku: 103.3
• Wymiar wskazany na rysunku: 14.5
• Wymiar wskazany na rysunku (widok boczny): 18
• Wymiar wskazany na rysunku (widok boczny): 3

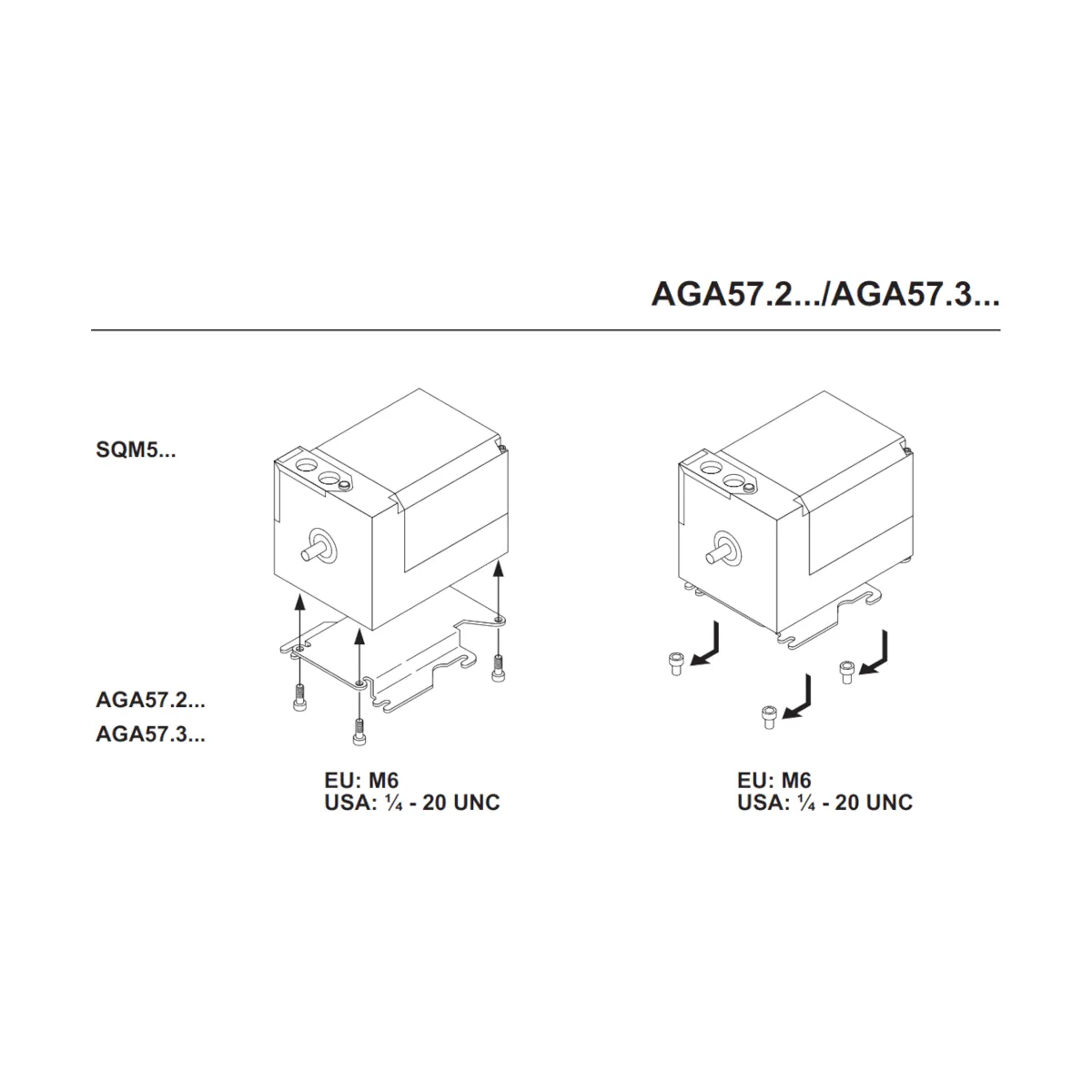

Montaż i dokumentacja

• Instrukcja montażu: M7815.2 (4 319 9536 0)

Podsumowanie

Siemens AGA57.3 to dedykowany adapter do zastosowań z siłownikami Honeywell Mod. III, oferowany jako akcesorium dla serii SQM5.... Dzięki zdefiniowanej geometrii montażowej (wg rysunku wymiarowego) ułatwia dopasowanie mechaniczne w aplikacjach, w których wymagane jest zastosowanie rozwiązania adapterowego.

Pliki do pobrania:
AGA57.3 Karta katalogowa
AGA57.3 Instrukcja montażu
