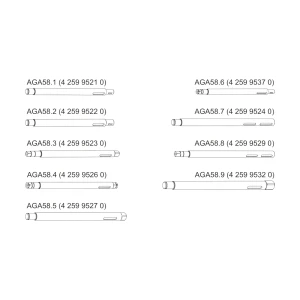

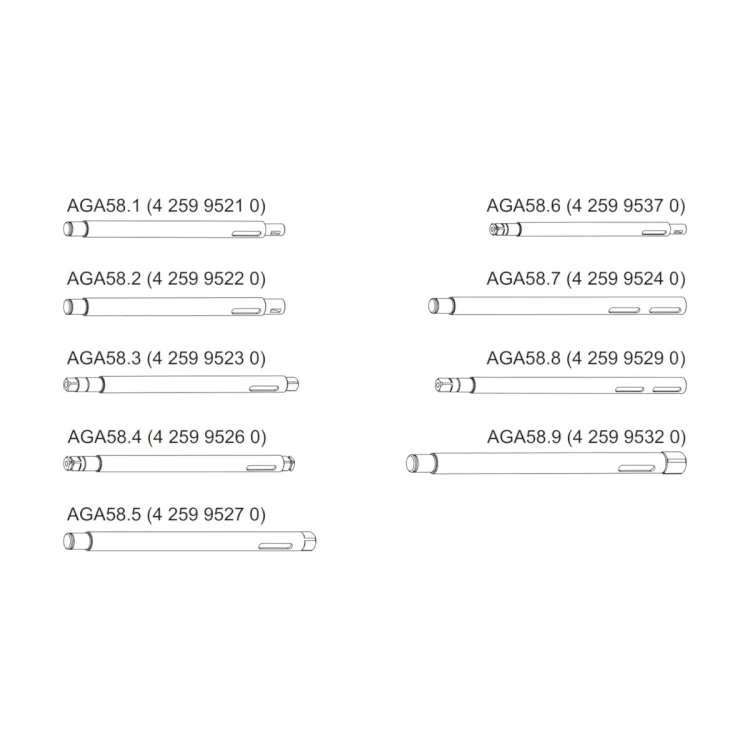

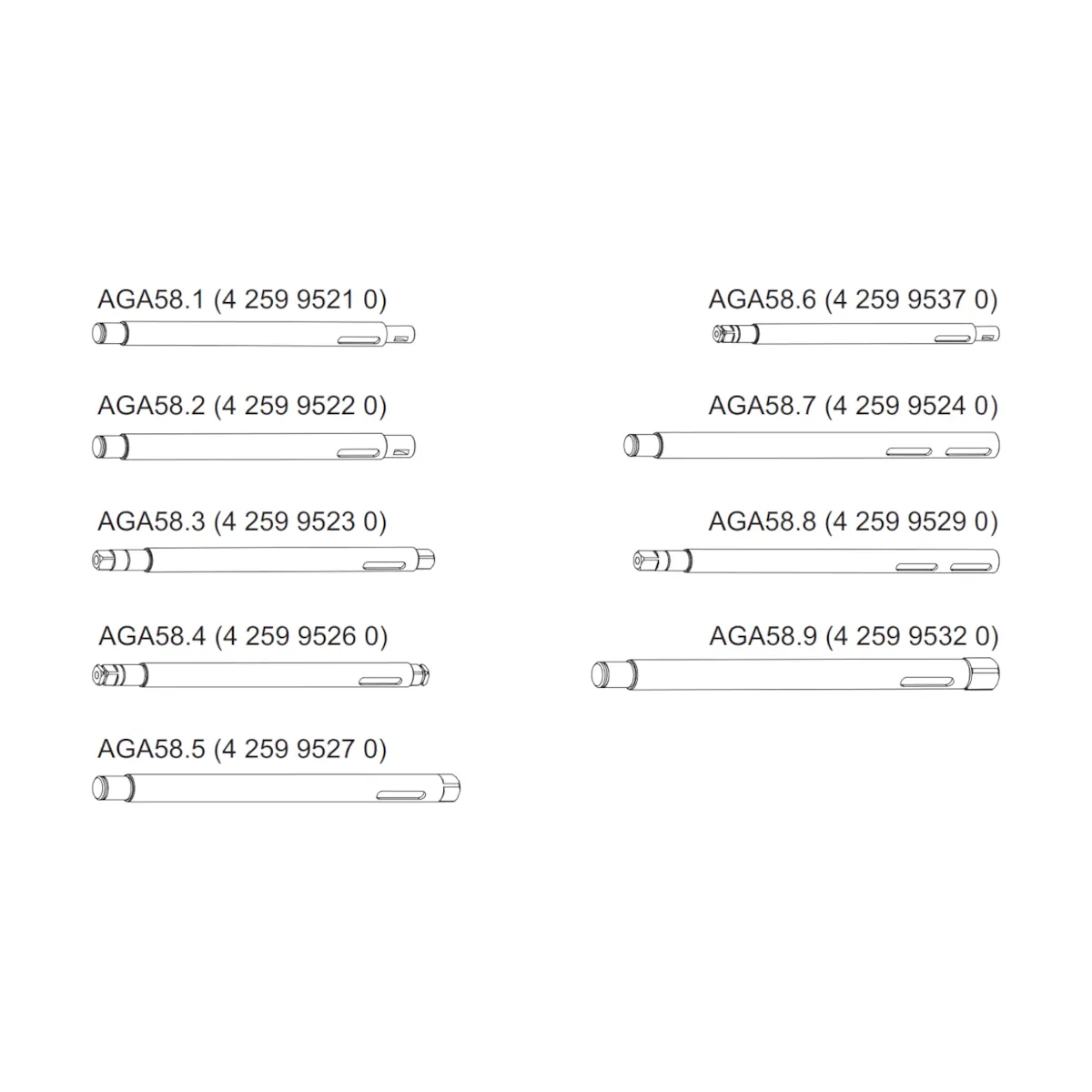

AGA58.1 Trzpień Ø10mm, jednostronny, maks. 10Nm, do siłowników przepustnic gazu i powietrza SQM5..

AGA58.1 to wymienny wał napędowy (drive shaft) przeznaczony do siłowników Siemens SQM5... stosowanych do napędu przepustnic powietrza i gazu. Wał ma średnicę 10 mm, wykonanie jednostronne oraz wpust Woodruffa (Woodruff key) wg DIN 6888. Dopuszczalny maksymalny moment dla tego wału wynosi 10 Nm.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA58.1
• Typ: wał napędowy (akcesorium do siłowników)
• Kompatybilność: siłowniki SQM5...
• Wykonanie: 10 mm średnicy, jednostronny
• Połączenie: wpust Woodruff key wg DIN 6888
• Maks. moment: 10 Nm
• Numer artykułu: BPZ:AGA58.1
• Odpowiednik: wykonanie równoważne wałowi napędowemu siłownika SQM10...

Zastosowanie

AGA58.1 służy jako wał wyjściowy do przeniesienia napędu z siłownika SQM5... na element wykonawczy (np. mechanizm przepustnicy). W aplikacjach palnikowych siłowniki SQM5 wykorzystywane są do sterowania przepływem i ilością medium spalania poprzez regulację przepustnic powietrza i gazu.

Współpraca i wymagania montażowe

• Siłowniki SQM5... mają wymienny wał napędowy – wał AGA58.1 jest przeznaczony do takiej konfiguracji.
• Połączenie pomiędzy wałem napędowym siłownika a napędzanym elementem powinno być kształtowe (form-fitted).

Dane techniczne

• Średnica wału: 10 mm
• Wykonanie: jednostronne
• Wpust: Woodruff key wg DIN 6888
• Maksymalny moment: 10 Nm

Podsumowanie

Siemens AGA58.1 to dedykowany, jednostronny wał 10 mm z wpustem DIN 6888, przeznaczony do siłowników SQM5.... Umożliwia pewne, kształtowe przeniesienie napędu w aplikacjach sterowania przepustnicami powietrza i gazu, z dopuszczalnym momentem do 10 Nm.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt AGA58.1 jest wałem napędowym przeznaczonym wyłącznie do stosowania z siłownikami Siemens SQM5.
• Stosować wyłącznie zgodnie z dokumentacją producenta oraz instrukcją montażu M7815.3.
• Montaż, demontaż i wymianę wału napędowego może wykonywać wyłącznie wykwalifikowany personel.
• Przed rozpoczęciem montażu lub prac serwisowych należy odłączyć zasilanie siłownika i zabezpieczyć urządzenie przed przypadkowym uruchomieniem.
• Nieprawidłowy montaż wału napędowego może spowodować nieprawidłową pracę siłownika, uszkodzenie urządzenia lub pogorszenie funkcji bezpieczeństwa całego układu.
• Po upadku, silnym uderzeniu lub uszkodzeniu mechanicznym elementu nie należy używać; taki produkt powinien zostać wymieniony.
• Należy zapewnić prawidłowe, mechanicznie dopasowane połączenie między wałem napędowym a współpracującym elementem sterowanym.
• Nie wolno przekraczać maksymalnego momentu obrotowego przewidzianego dla modelu AGA58.1: 10 Nm.
• Po zakończeniu montażu należy sprawdzić poprawność osadzenia i zamocowania wału oraz prawidłowe działanie całego zespołu.
• Produkt jest elementem technicznym do zastosowań w układach palnikowych i automatyce spalania; nie jest przeznaczony do użytku konsumenckiego ani do zastosowań innych niż przewidziane przez producenta.
