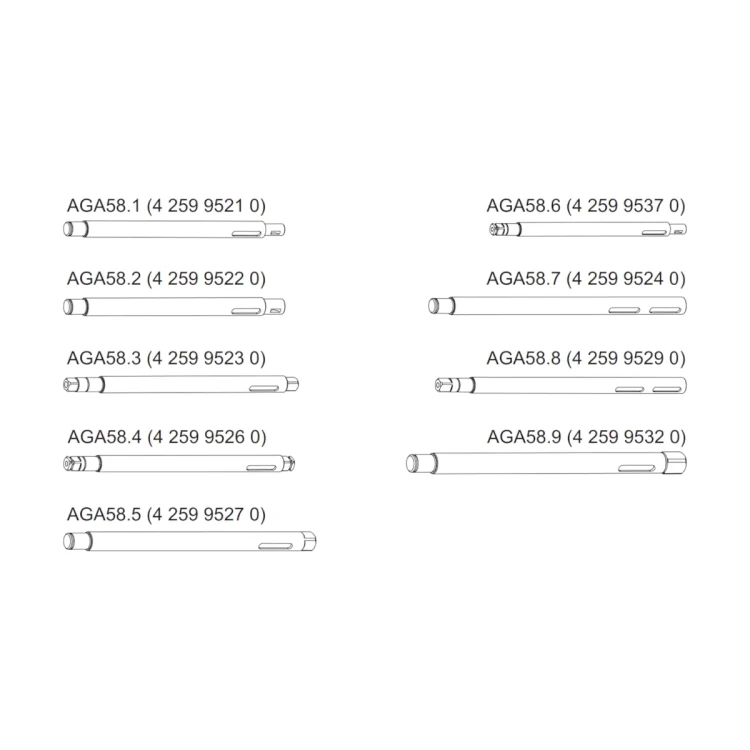

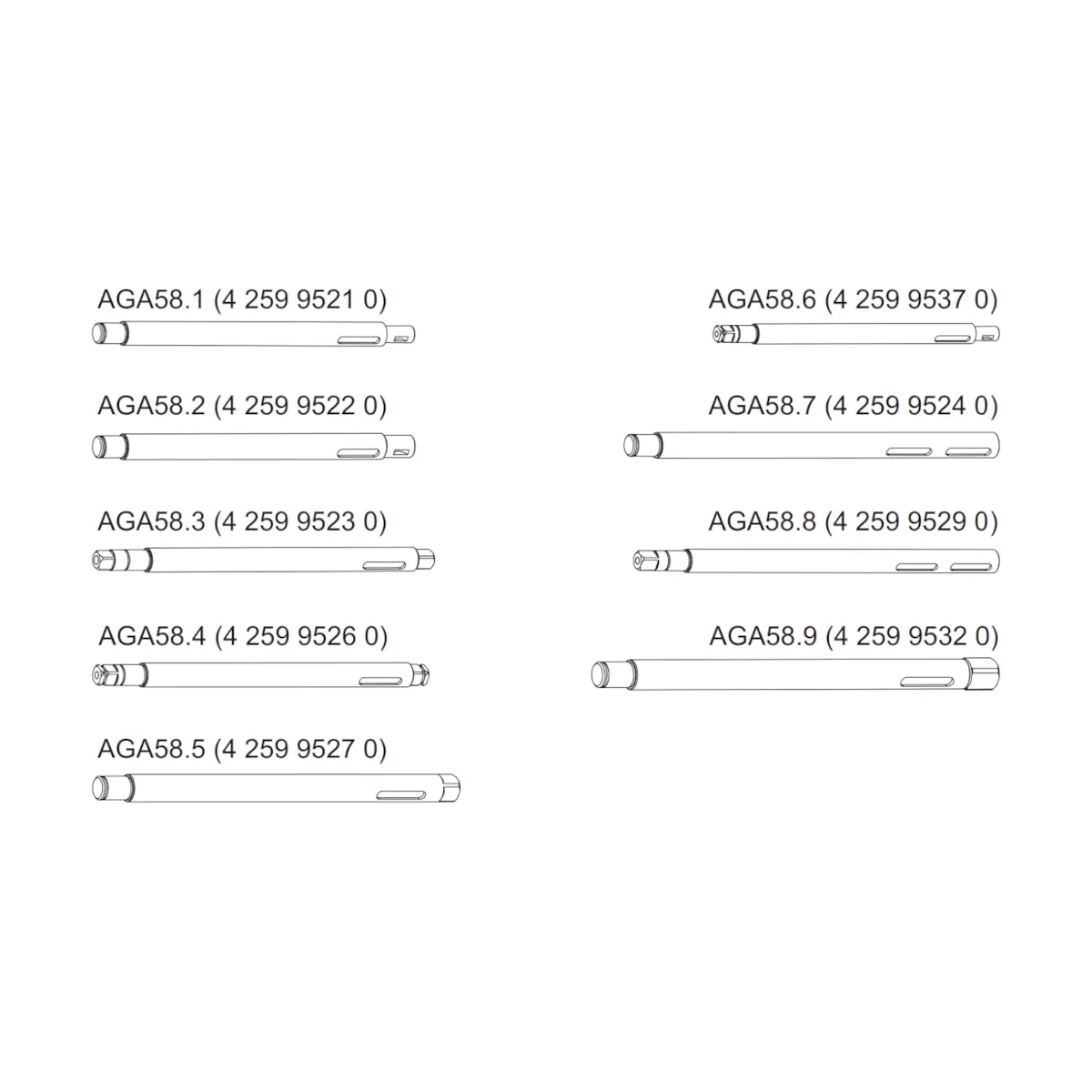

AGA58.2 Trzpień Ø12mm, jednostronny, maks. 20Nm, do siłowników przepustnic gazu i powietrza SQM5..

AGA58.2 to wymienny wał napędowy (akcesorium) przeznaczony do siłowników Siemens SQM5... stosowanych do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych średniej oraz większej mocy. Wał ma średnicę Ø12 mm, jest wykonany w wersji jednostronnej i posiada wpust półksiężycowy (Woodruff) wg DIN 6888. Konstrukcyjnie odpowiada wałowi napędowemu znanemu z SQM20....

Najważniejsze cechy

• Producent: Siemens
• Model: AGA58.2
• Typ: wał napędowy (drive shaft) do siłowników
• Kompatybilność: siłowniki Siemens SQM5...
• Wykonanie wału: Ø12 mm, jednostronny
• Połączenie wału: wpust półksiężycowy (Woodruff) DIN 6888
• Maks. moment (dla wału): 20 Nm
• Odpowiednik konstrukcyjny: wał napędowy SQM20...

Zastosowanie

Wał AGA58.2 stosuje się jako element przeniesienia napędu w siłownikach SQM5..., które służą do sterowania przepustnicami powietrza i gazu. Siłowniki tej serii są wykorzystywane m.in. do obciążeniowego sterowania przepływem gazu, ilością oleju oraz ilością powietrza do spalania (w aplikacjach palnikowych).

Dane techniczne

• Średnica wału: 12 mm
• Wersja: jednostronna
• Wpust: Woodruff key wg DIN 6888
• Maksymalny moment: 20 Nm

Informacje do zamówienia

• Nr katalogowy / Article no.: BPZ:AGA58.2
• Oznaczenie typu: AGA58.2

Podsumowanie

Siemens AGA58.2 to jednostronny wał napędowy Ø12 mm z wpustem półksiężycowym DIN 6888, przeznaczony do siłowników SQM5.... Umożliwia dopasowanie wyjścia napędu do aplikacji wymagających wału odpowiadającego rozwiązaniom z serii SQM20..., z dopuszczalnym momentem do 20 Nm.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: wał napędowy AGA58.2 do siłowników Siemens SQM5; akcesorium przeznaczone do montażu wyłącznie zgodnie z instrukcją M7815.3 oraz dokumentacją siłownika SQM5.
• Wał napędowy AGA58.2 jest elementem jednostronnym o średnicy 12 mm z wpustem czółenkowym zgodnym z DIN 6888.
• Maksymalny dopuszczalny moment obrotowy dla AGA58.2 wynosi 20 Nm. Nie przekraczać dopuszczalnego momentu obrotowego.
• Montaż i demontaż wykonywać wyłącznie przy odłączonym zasilaniu współpracującego siłownika i zabezpieczonym układzie przed przypadkowym uruchomieniem.
• Montaż, wymianę i regulację wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta.
• Połączenie wału napędowego z elementem sterowanym musi być wykonane jako połączenie kształtowe (form-fitted), zgodnie z dokumentacją producenta.
• Po montażu należy sprawdzić prawidłowe osadzenie i zabezpieczenie wału oraz poprawność działania całego zespołu napędowego.
• W przypadku upadku, uderzenia, odkształcenia lub innych uszkodzeń mechanicznych nie używać produktu.
• Jeżeli wał jest stosowany po obu stronach siłownika, należy uwzględnić, że całkowity moment obrotowy obu stron nie może przekroczyć maksymalnie dopuszczalnego momentu siłownika.
