AGA58.3 Trzpień kwadratowy 9x9mm, dwustronny, maks. 25Nm, do siłowników przepustnic gazu i powietrza SQM5..

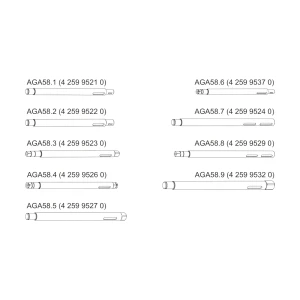

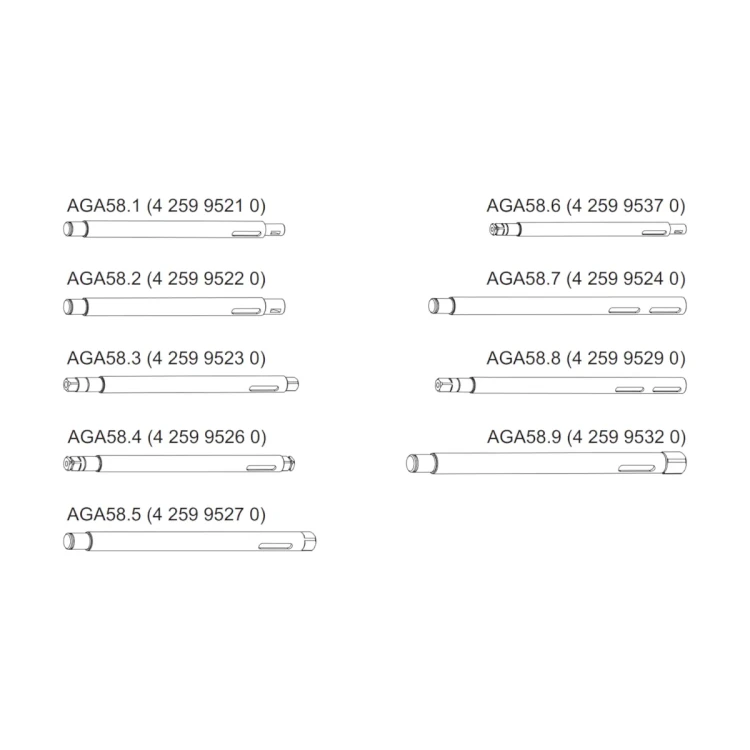

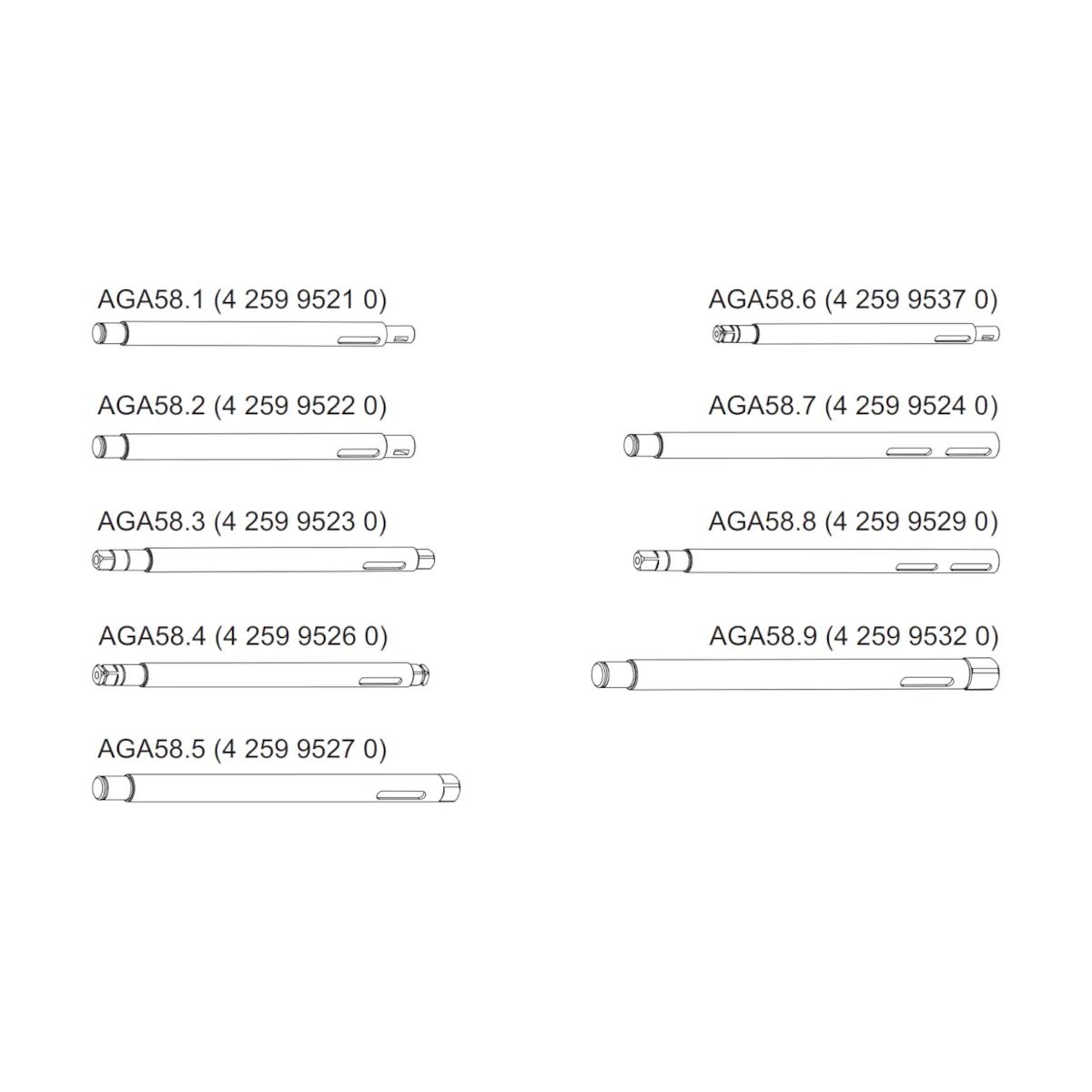

AGA58.3 to wałek napędowy (drive shaft) – akcesorium przeznaczone do siłowników Siemens SQM5... stosowanych do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych. Wersja AGA58.3 ma przekrój kwadratowy 9 mm i jest wykonana jako wałek obustronny, odpowiadający (równoważny) wałkowi napędowemu siłownika ME8.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: AGA58.3
• Kategoria: wałek napędowy (akcesorium do siłowników SQM5...)
• Wykonanie wałka: 9 mm (kwadrat), obustronny
• Odpowiednik: wałek napędowy siłownika ME8
• Maks. moment obrotowy: 25 Nm
• Numer zamówieniowy (Order no.): BPZ:AGA58.3

Zastosowanie

AGA58.3 służy jako wymienny wałek napędowy do siłowników SQM5..., które napędzają przepustnice powietrza i gazu. Dzięki obustronnemu wykonaniu oraz przekrojowi 9 mm (kwadrat) może być stosowany tam, gdzie wymagany jest wałek odpowiadający rozwiązaniom typu ME8.

Dane techniczne

• Typ wałka: kwadratowy, obustronny
• Wymiar wałka: 9 mm
• Maks. moment obrotowy: 25 Nm
• Oznaczenie handlowe: BPZ:AGA58.3

Podsumowanie

Siemens AGA58.3 to obustronny, kwadratowy wałek napędowy 9 mm do siłowników SQM5..., o dopuszczalnym momencie do 25 Nm, przeznaczony do zastosowań, w których wymagany jest wałek równoważny z rozwiązaniami ME8.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt AGA58.3 jest wałem napędowym do siłowników Siemens SQM5 i może być stosowany wyłącznie zgodnie z dokumentacją producenta oraz instrukcją montażu M7815.3.
• AGA58.3 jest akcesorium mechanicznym przeznaczonym do współpracy z kompatybilnymi siłownikami SQM5. Nie stosować z urządzeniami nieprzewidzianymi przez producenta.
• Montaż, demontaż i wszelkie czynności serwisowe wykonywać wyłącznie przez wykwalifikowany i upoważniony personel.
• Podczas montażu wału napędowego do siłownika należy odłączyć zasilanie urządzenia. Przed pracami serwisowymi upewnić się, że urządzenie zostało całkowicie odłączone od źródła zasilania.
• Montaż należy wykonywać dokładnie według instrukcji producenta. Nieprawidłowy montaż wału napędowego może spowodować nieprawidłową pracę układu, uszkodzenie siłownika lub elementu sterowanego.
• Nie otwierać, nie modyfikować i nie przerabiać produktu ani współpracującego siłownika poza zakresem czynności przewidzianych w dokumentacji producenta.
• Po wykonaniu montażu należy sprawdzić prawidłowe osadzenie i zamocowanie elementów mechanicznych oraz poprawny stan całego układu.
• Produkt należy użytkować z zachowaniem dopuszczalnego maksymalnego momentu obrotowego 25 Nm. Przekroczenie dopuszczalnych obciążeń może spowodować uszkodzenie produktu lub napędu.
• Produkt należy chronić przed uszkodzeniami mechanicznymi. Elementów, które uległy upadkowi, uderzeniu lub innemu silnemu obciążeniu, nie należy stosować, jeżeli istnieje ryzyko pogorszenia bezpieczeństwa lub niezawodności pracy.
• Podczas prac montażowych należy stosować wyłącznie części i akcesoria przewidziane przez producenta dla serii SQM5.

Pliki do pobrania:
AGA58.3 Karta katalogowa
AGA58.3 Instrukcja montażu
