AGA58.4 Trzpień 9,5 x 9,5mm, dwustronny, maks. 30Nm, do siłowników przepustnic gazu i powietrza SQM5..

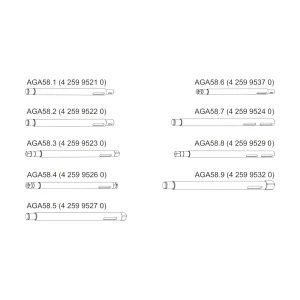

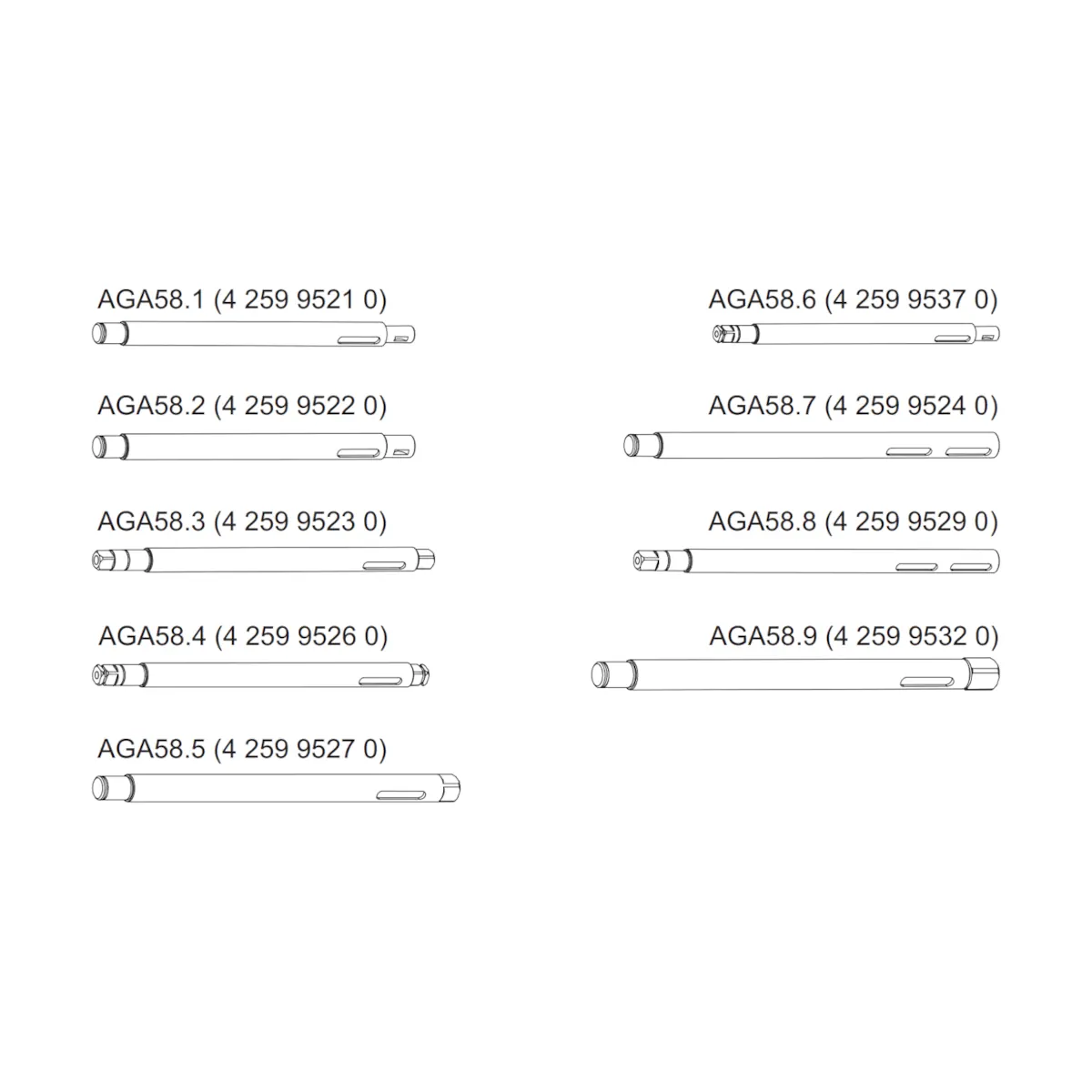

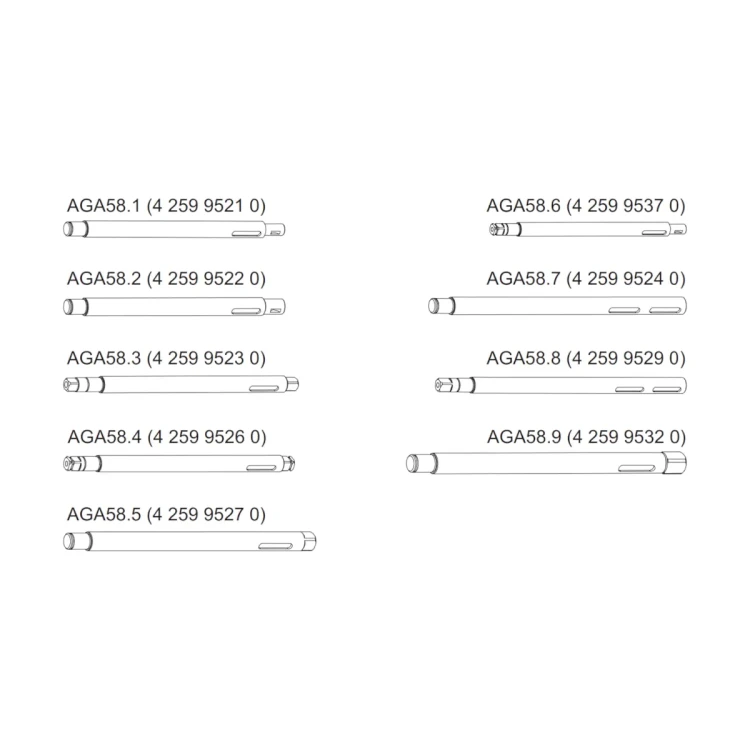

AGA58.4 to wałek napędowy (drive shaft) firmy Siemens, przeznaczony jako akcesorium do siłowników serii SQM5... stosowanych do napędu przepustnic powietrza i gazu w palnikach olejowych oraz gazowych (średniej i większej mocy). Wałek ma profil kwadratowy 9,5 mm i jest wykonany w wersji dwustronnej, co ułatwia dopasowanie połączenia mechanicznego do wymagań konkretnej aplikacji.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA58.4
• Typ: wałek napędowy (akcesorium / część wymienna) do siłowników SQM5...
• Profil wałka: 9,5 mm, kwadratowy
• Wersja: dwustronna (double-sided)
• Maks. moment: 30 Nm
• Odpowiednik: wałek napędowy odpowiadający wałkowi siłownika Honeywell Mod. III
• Numer artykułu (order no.): BPZ:AGA58.4

Zastosowanie

Wałek AGA58.4 służy do mechanicznego przeniesienia napędu z siłownika SQM5... na element wykonawczy (np. przepustnicę powietrza lub gazu) w układach palnikowych. Rozwiązanie to jest stosowane w aplikacjach, w których wymagane jest dopasowanie końcówki wałka do osprzętu o standardzie Honeywell Mod. III.

Współpraca i dopasowanie mechaniczne

• Przeznaczony do siłowników Siemens SQM5... z wymiennym wałkiem napędowym.
• Połączenie między wałkiem siłownika a napędzanym elementem powinno być wykonane jako kształtowe (form-fitted).

Dane techniczne

• Model: AGA58.4
• Maks. moment: 30 Nm
• Przekrój: kwadrat 9,5 mm
• Wykonanie: dwustronne

Podsumowanie

Siemens AGA58.4 to dedykowany, dwustronny wałek napędowy 9,5 mm o maksymalnym momencie 30 Nm, przeznaczony do siłowników SQM5... w aplikacjach palnikowych i przepustnicowych, w tym tam, gdzie wymagany jest standard wałka odpowiadający Honeywell Mod. III.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt AGA58.4 jest wałem napędowym – akcesorium przeznaczonym do stosowania z siłownikami Siemens SQM5. Montaż i użytkowanie wyłącznie zgodnie z dokumentacją producenta oraz instrukcją montażu M7815.3.
• Montaż, demontaż i wszelkie czynności serwisowe mogą wykonywać wyłącznie wykwalifikowany i upoważniony personel.
• Przed rozpoczęciem montażu lub prac serwisowych należy odłączyć zasilanie urządzenia, z którym współpracuje produkt. W celu pełnego odłączenia zasilania może być konieczne otwarcie więcej niż jednego łącznika.
• Produkt należy stosować wyłącznie w kompatybilnych aplikacjach. Model AGA58.4: wał 9,5 mm kwadratowy, dwustronny, odpowiednik wału Honeywell Mod. III.
• Nie przekraczać maksymalnego momentu dla AGA58.4: 30 Nm.
• W przypadku zastosowania wału z napędem dwustronnym należy uwzględnić, że każdy koniec wału może przenosić maksymalny moment, jednak suma momentów obu stron nie może przekraczać maksymalnego dopuszczalnego momentu siłownika.
• Połączenie między wałem napędowym a współpracującym elementem sterowanym musi być wykonane jako połączenie kształtowe (form-fit), zgodnie z dokumentacją producenta.
• Po wykonaniu montażu należy sprawdzić prawidłowość osadzenia i stan mechaniczny połączeń.
• Upadek, uderzenie lub wstrząs mogą negatywnie wpłynąć na bezpieczeństwo i poprawność działania zespołu. Produktu uszkodzonego lub po silnym udarze nie należy przekazywać do eksploatacji.
