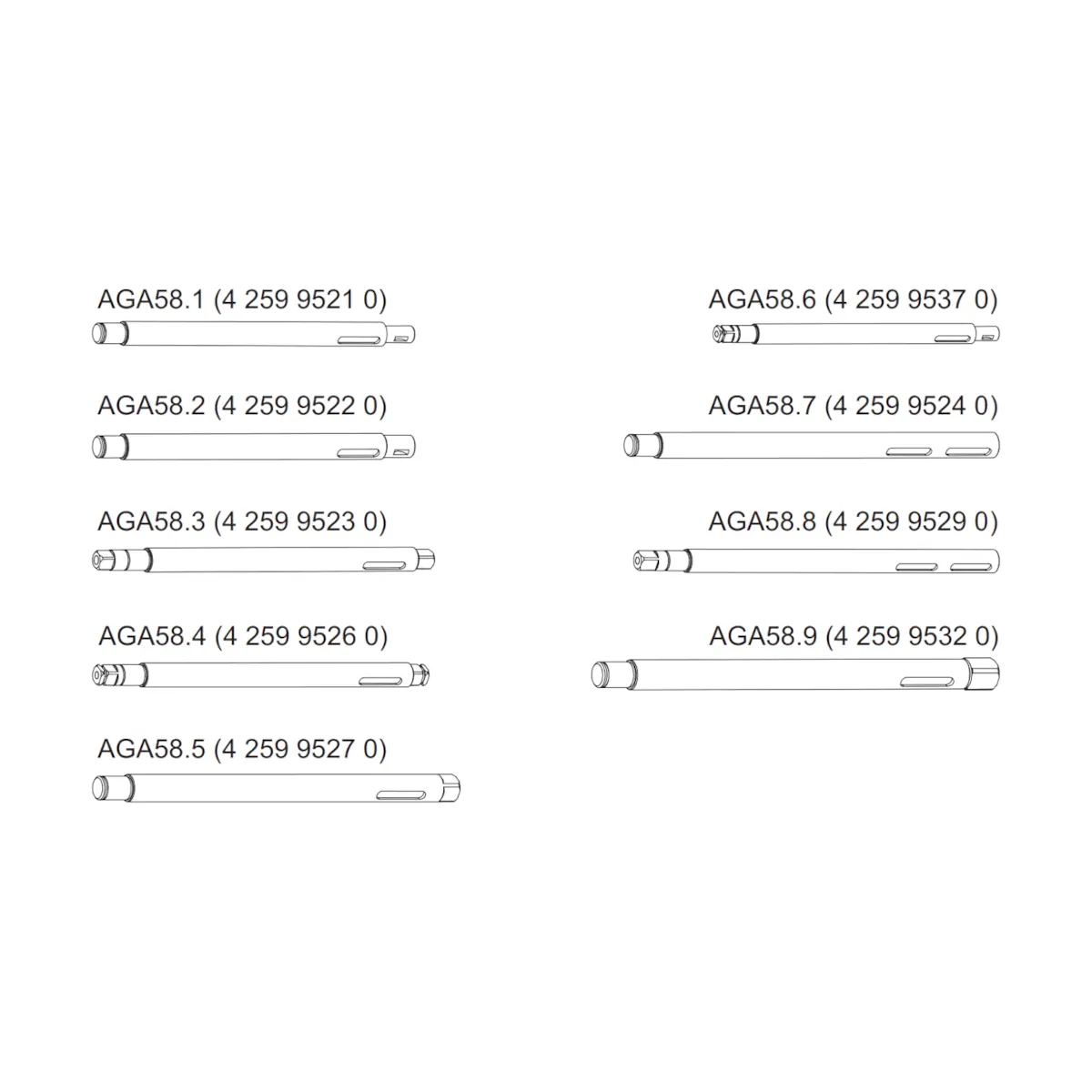

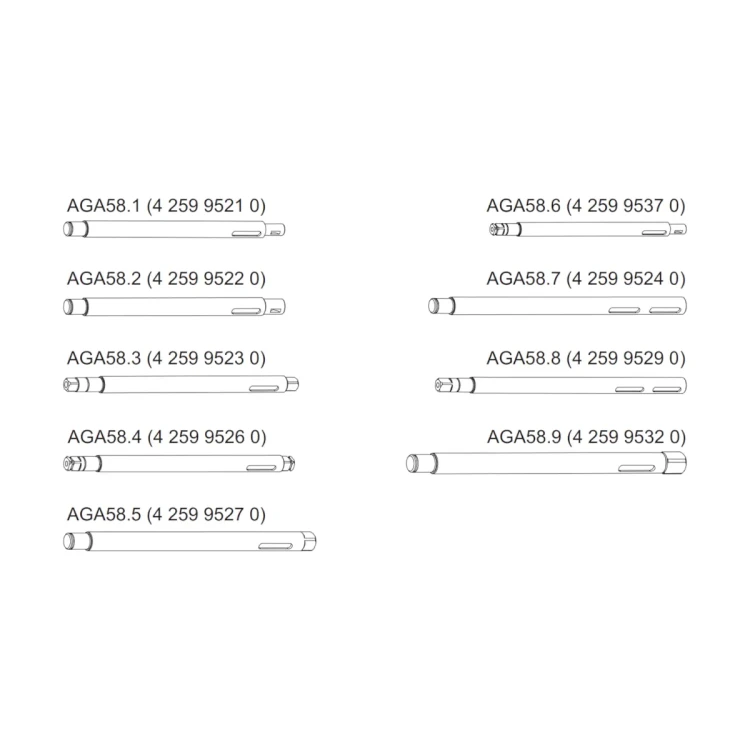

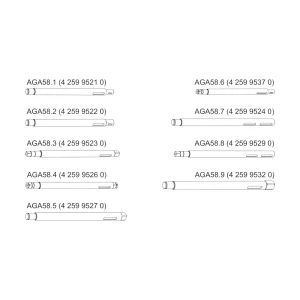

AGA58.5 Trzpień w kształcie D, Ø10mm, jednostronny, maks. 10Nm, do siłowników przepustnic gazu i powietrza SQM5..

AGA58.5 to wał napędowy (drive shaft) przeznaczony do siłowników Siemens SQM5... stosowanych do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych (średniej i większej mocy). Jest to wariant o konstrukcji Ø 10 mm z jednej strony oraz z końcówką wału typu D (D-shaped), umożliwiający dopasowanie sposobu przeniesienia napędu do konkretnego elementu wykonawczego.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA58.5
• Typ: wał napędowy (akcesorium) do siłowników SQM5...
• Konstrukcja wału: Ø 10 mm z jednej strony, końcówka typu D (D-shaped)
• Maks. przenoszony moment: 10 Nm
• Numer zamówieniowy: BPZ:AGA58.5
• Dostępność: wał napędowy dostępny jako element zamienny / akcesorium (zamawiany oddzielnie)

Zastosowanie

Wał AGA58.5 służy do mechanicznego przeniesienia napędu z siłownika SQM5... na element sterowany (np. przepustnicę lub element regulacyjny), w zależności od wymaganej geometrii połączenia po stronie napędzanej.

• Płyta montażowa ASK33.3: do montażu SQM5 na proporcjonalnym elemencie sterującym VKP z użyciem wyłącznie wału AGA58.5.

Dane techniczne

• Maksymalny moment: 10 Nm
• Wykonanie: Ø 10 mm (jedna strona) / końcówka typu D (D-shaped)

Podsumowanie

Siemens AGA58.5 to dedykowany wał napędowy do siłowników SQM5..., zaprojektowany z myślą o konkretnych wymaganiach montażowych (Ø 10 mm oraz końcówka typu D) i o maksymalnym momencie 10 Nm. Sprawdza się wszędzie tam, gdzie potrzebne jest dopasowanie geometrii wyjścia napędu do sterowanego elementu w układach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• AGA58.5 jest wałem napędowym przeznaczonym do stosowania z siłownikami Siemens SQM5.
• Produkt jest akcesorium montażowym i musi być stosowany wyłącznie zgodnie z dokumentacją producenta oraz instrukcją montażu M7815.3.
• Montaż, demontaż i wszelkie czynności serwisowe mogą wykonywać wyłącznie wykwalifikowany i upoważniony personel.
• Przed rozpoczęciem montażu lub prac serwisowych należy odłączyć zasilanie urządzenia, z którym współpracuje wał napędowy.
• Nie otwierać, nie modyfikować i nie ingerować w siłownik ani elementy współpracujące w sposób niezgodny z dokumentacją producenta.
• Po upadku lub silnym uderzeniu nie używać produktu ani współpracującego siłownika do czasu sprawdzenia przez wykwalifikowany personel, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Po wykonaniu montażu należy sprawdzić prawidłowość osadzenia i zamocowania wszystkich elementów mechanicznych oraz uporządkowanie przewodów w urządzeniu współpracującym.
• Połączenie pomiędzy wałem napędowym a elementem sterowanym musi być wykonane jako połączenie kształtowe, zgodnie z dokumentacją producenta.
• Model AGA58.5 posiada jednostronny wał o średnicy 10 mm z końcówką typu D.
• Maksymalny moment obrotowy dla AGA58.5 wynosi 10 Nm. Nie przekraczać dopuszczalnego momentu obrotowego.
• W przypadku zastosowania z siłownikiem SQM5 należy uwzględnić, że każdy koniec napędowy może przenosić maksymalny moment, jednak suma momentów z obu stron siłownika nie może przekroczyć maksymalnego dopuszczalnego momentu siłownika.
• Produkt należy stosować wyłącznie w konfiguracjach zgodnych z dokumentacją Siemens dla serii SQM5 i akcesoriów AGA58.
