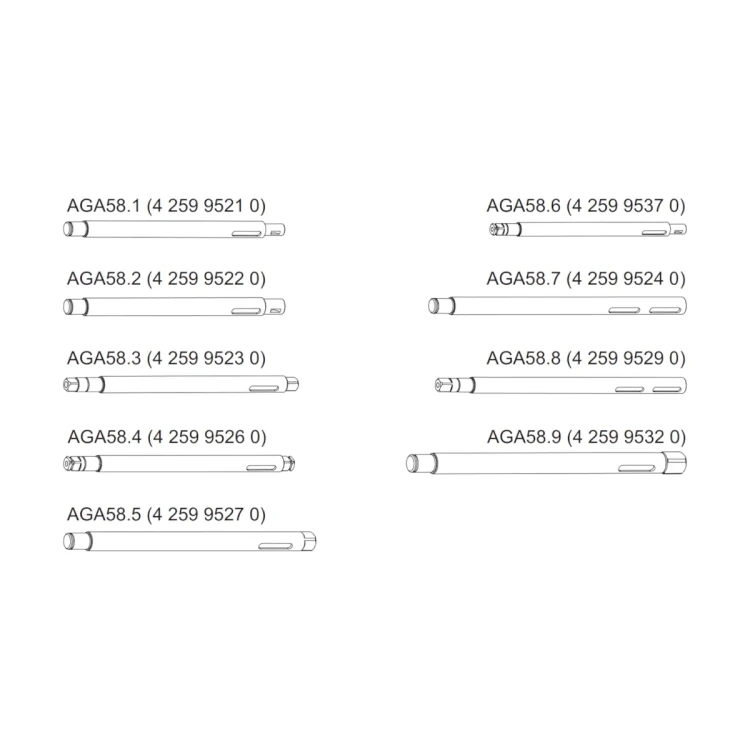

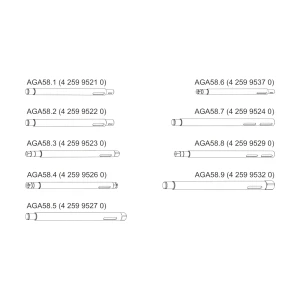

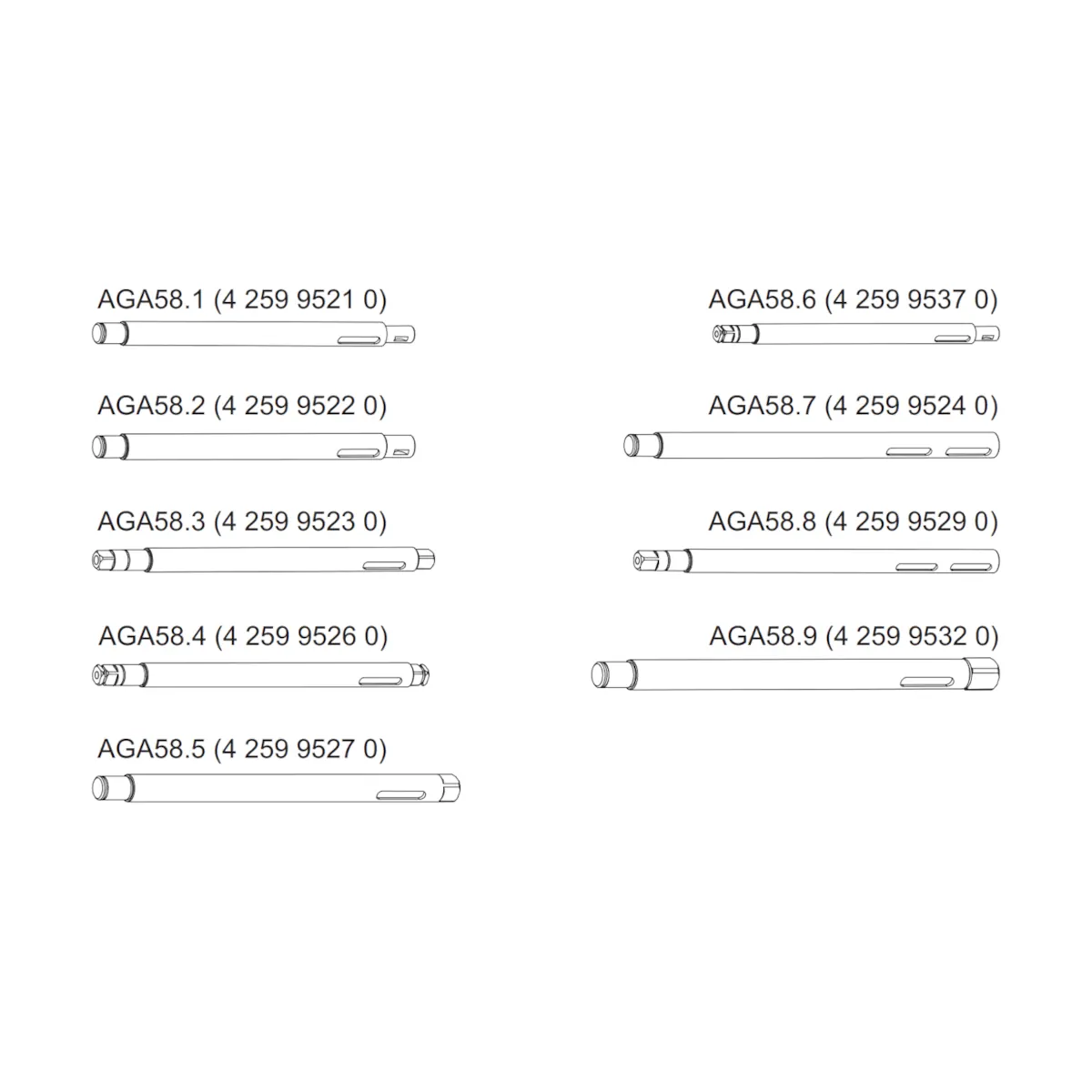

AGA58.7 Trzpień Ø14mm, jednostronny, maks. 40Nm, do siłowników przepustnic gazu i powietrza SQM5..

AGA58.7 to oryginalny wał napędowy (drive shaft) firmy Siemens, przeznaczony do siłowników serii SQM5.... Jest to wariant o średnicy 14 mm, jednostronny, z wpustem równoległym wg DIN 6885, wymagany przy zastosowaniach z siłownikami SQM56.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: AGA58.7
• Rodzaj produktu: wał napędowy do siłowników SQM5...
• Średnica wału: 14 mm
• Konstrukcja: jednostronna, z wpustem równoległym wg DIN 6885
• Maks. moment (Max. torque): 40 Nm
• Zastosowanie obligatoryjne: wymagany przy siłownikach SQM56
• Nr artykułu (Article no.): BPZ:AGA58.7

Zastosowanie i kompatybilność

Wał AGA58.7 służy do formowego (pewnego) połączenia wału napędowego siłownika z elementem sterowanym (np. przepustnicą powietrza lub gazu) w aplikacjach opartych o siłowniki SQM5.... Zgodnie z kartą katalogową jest to wariant wymagany dla SQM56, czyli siłowników o wyższym momencie (do 40 Nm).

Dane techniczne

• Maks. moment: 40 Nm
• Średnica: 14 mm
• Wykonanie końcówki: wpust równoległy wg DIN 6885
• Wersja: jednostronna (single-sided)

Podsumowanie

Siemens AGA58.7 to dedykowany, jednostronny wał napędowy 14 mm z wpustem wg DIN 6885, przeznaczony do siłowników SQM5... i wymagany przy konfiguracjach z siłownikiem SQM56, gdzie dopuszczalny moment przenoszony wynosi 40 Nm.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest akcesorium mechanicznym przeznaczonym do stosowania wyłącznie z siłownikami Siemens SQM5, zgodnie z dokumentacją producenta.
• Model AGA58.7 jest wałem napędowym jednostronnym o średnicy 14 mm z wpustem równoległym wg DIN 6885 i jest wymagany do stosowania z siłownikami SQM56.
• Montaż, demontaż i wszelkie czynności serwisowe mogą wykonywać wyłącznie wykwalifikowany i upoważniony personel, zgodnie z dokumentacją producenta.
• Przed rozpoczęciem montażu lub prac serwisowych przy siłowniku należy odłączyć urządzenie od zasilania. W przypadku urządzenia może być konieczne odłączenie zasilania więcej niż jednym wyłącznikiem.
• Produkt należy montować wyłącznie zgodnie z instrukcją montażu M7815.3 oraz dokumentacją siłownika SQM5. Nieprawidłowy montaż może spowodować nieprawidłową pracę układu lub uszkodzenie urządzenia.
• Połączenie między wałem napędowym a sterowanym elementem musi być wykonane jako połączenie kształtowe, zgodnie z wymaganiami producenta.
• Nie wolno przekraczać maksymalnego momentu obrotowego przewidzianego dla modelu AGA58.7: 40 Nm.
• W przypadku siłowników z dwoma końcami napędowymi każdy napęd może przenosić maksymalny moment, jednak łączny moment obu stron nie może przekroczyć maksymalnego dopuszczalnego momentu siłownika.
• Po upadku lub silnym uderzeniu elementu nie należy go używać, nawet jeśli nie wykazuje widocznych uszkodzeń, ponieważ może to negatywnie wpłynąć na bezpieczeństwo i poprawność działania układu.
• Po zakończeniu montażu należy sprawdzić prawidłowość osadzenia i stan całego układu napędowego.
