AGA68 Wtyczka podłączeniowa do AGA62.000A000, przelotowa do wspólnej aktywacji zaworów gazowych

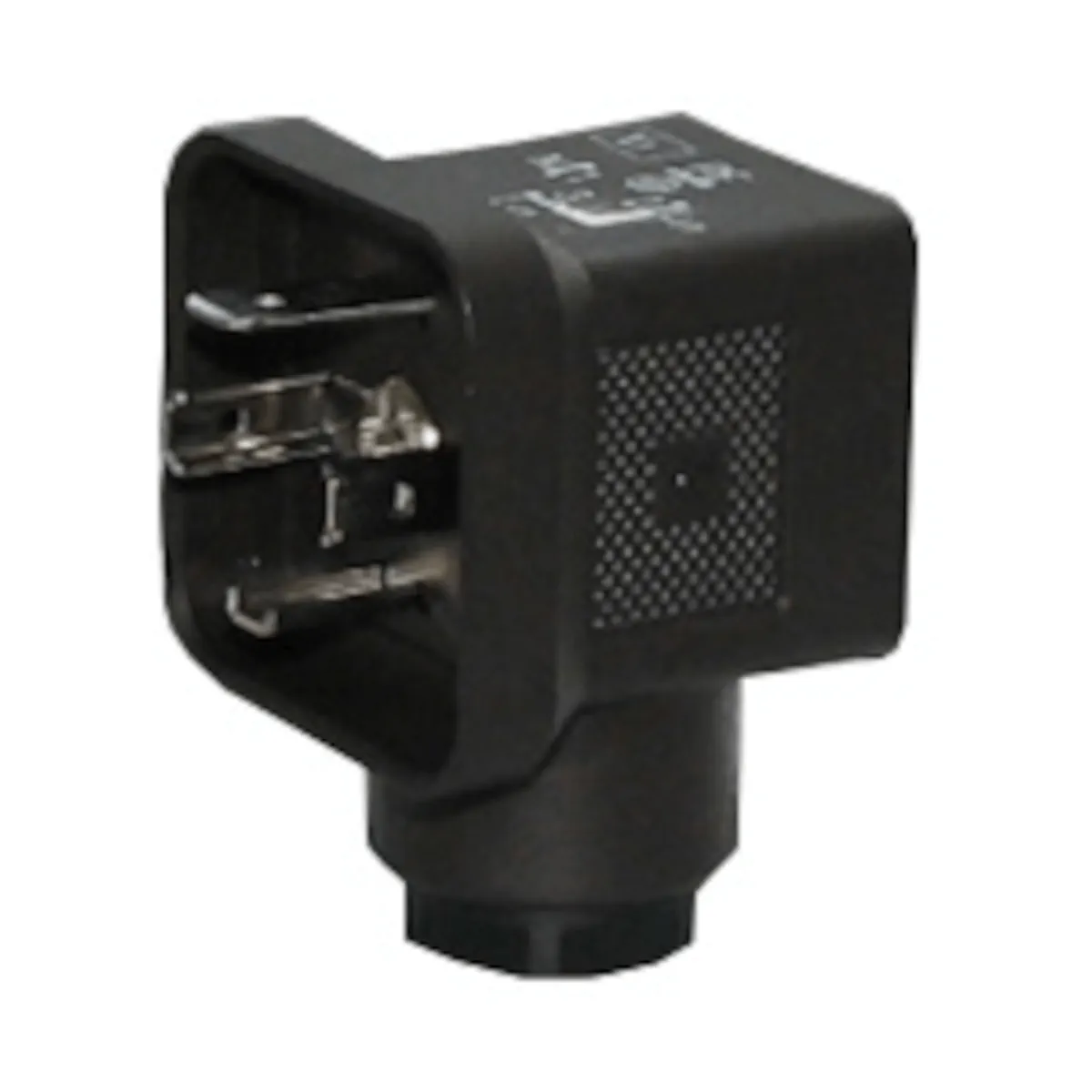

AGA68 (nr artykułu BPZ:AGA68) to wtyk-adapter przeznaczony do współpracy z adapterem AGA62.000A000 w układach z dwoma siłownikami SKPx5 zamontowanymi na zaworze VGx/VRx. Element służy do realizacji wspólnego sterowania zaworami („common valve control”) poprzez zastosowanie mostka (Bridge) w złączu.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA68
• Nr artykułu: BPZ:AGA68
• Typ: adapter plug (wtyk-adapter)
• Przeznaczenie: adapter do AGA62.000A000
• Funkcja: wspólne sterowanie zaworami (common valve control)
• Mostek: zintegrowany Bridge do połączenia obwodów sterowania (LV1 / LV2)

Zastosowanie

AGA68 stosuje się w aplikacjach, w których na jednym zaworze VGx/VRx pracują dwa siłowniki SKPx5 i wymagane jest ich wspólne sterowanie. Wtyk jest przewidziany jako uzupełnienie adaptera AGA62.000A000.

Podłączenie i działanie

• AGA68 realizuje funkcję wspólnego sterowania poprzez mostek (Bridge) w złączu.
• Układ zacisków obejmuje PE, N, LV1, LV2 oraz połączenie Bridge (zgodnie ze schematem połączeń dla AGA68).

Podsumowanie

Siemens AGA68 to dedykowany wtyk-adapter do AGA62.000A000, umożliwiający wspólne sterowanie w układach z dwoma siłownikami SKPx5. Zintegrowany mostek (Bridge) upraszcza realizację połączeń, gdy zawory mają pracować równolegle (common valve control).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest osprzętem elektrycznym przeznaczonym wyłącznie do wspólnej aktywacji zaworów w układzie z wtyczką przelotową AGA62.000A000, zgodnie z dokumentacją producenta.
• Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Podłączenia elektryczne należy wykonywać wyłącznie zgodnie ze schematem połączeń producenta. Nieprawidłowe okablowanie może spowodować nieprawidłową pracę układu lub uszkodzenie instalacji.
• Przed rozpoczęciem montażu lub podłączenia należy odłączyć zasilanie urządzenia.
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem i wyłącznie z kompatybilnymi elementami systemu wskazanymi w dokumentacji producenta.
• Podczas montażu należy prawidłowo zamocować wtyczkę i dokręcić śrubę centralną zgodnie z dokumentacją producenta; dla przedstawionego rozwiązania podano moment dokręcający śruby centralnej 0,4 Nm.
• Nie należy dokonywać samodzielnych przeróbek, ingerencji ani modyfikacji produktu.
• Zużyty produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych.

Pliki do pobrania:
AGA68 Karta katalogowa
