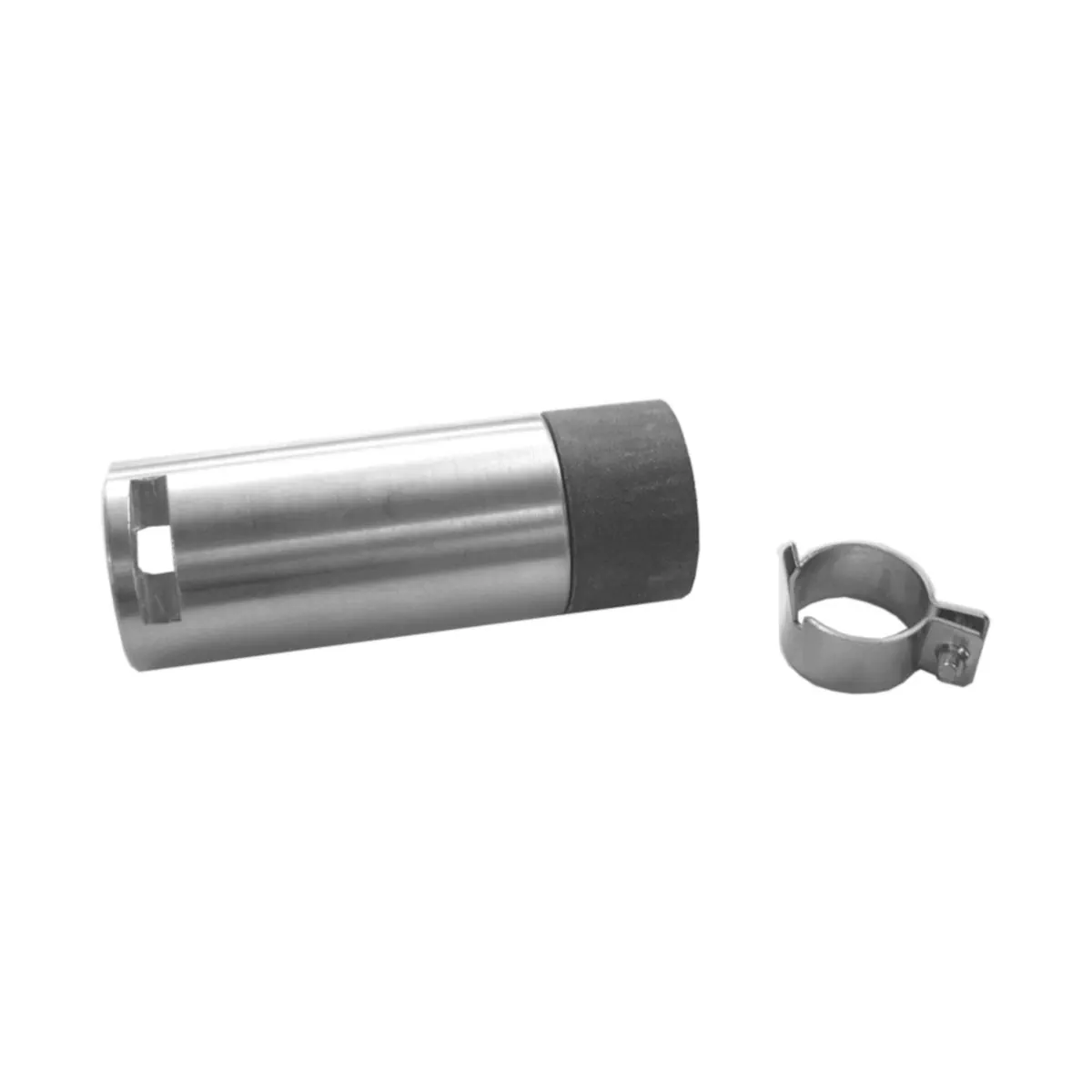

AGG2.110 Zestaw montażowy czujnika płomienia QRI.. wraz z izolatorem termicznym z gwintem 3/4″ 14-NPSM

AGG2.110 to zestaw montażowy do oświetlenia czołowego (frontal illumination), przeznaczony do montażu detektorów płomienia QRI... w aplikacjach palnikowych. Zestaw jest dostarczany w całości zmontowany i zawiera elementy umożliwiające montaż oraz izolację termiczną w miejscu instalacji detektora.

Najważniejsze cechy

• Producent: Siemens
• Model: AGG2.110
• Typ: zestaw montażowy (mounting kit) do detektorów płomienia
• Przeznaczenie: montaż dla frontal illumination (oświetlenie czołowe)
• Dostarczany: kompletnie zmontowany

Zastosowanie

Zestaw AGG2.110 jest akcesorium montażowym do zastosowań z podczerwonymi detektorami płomienia QRI... w konfiguracji oświetlenia czołowego.

Zawartość zestawu

Zestaw montażowy AGG2.110 składa się z:

• elementu termoizolacyjnego AGG15 (gwint ¾"–14 NPSM),
• szybki (szkła) izolacji termicznej (heat insulation glass),
• tulei/adaptora (adapter sleeve),
• obejmy (clamp) 4 199 8806 0.

Wymiary i przyłącze

• Gwint: ¾"–14 NPSM
• Średnica (część cylindryczna): Ø 34 mm
• Długość (część główna): 70 mm
• Długość (odcinek gwintowany): 25 mm
• Wymiar od strony obejmy: 12 mm

Montaż

• Zestaw jest dostarczany kompletnie zmontowany.
• W skład zestawu wchodzi obejma, która służy do zamocowania detektora w zespole montażowym.
• Element AGG15 zapewnia przyłącze z gwintem ¾"–14 NPSM oraz izolację termiczną w punkcie montażu.

Podsumowanie

Siemens AGG2.110 to kompletny, fabrycznie zmontowany zestaw montażowy do oświetlenia czołowego dla detektorów płomienia QRI..., zawierający obejmę, tuleję/adaptor, szybkę izolacji termicznej oraz element termoizolacyjny AGG15 z gwintem ¾"–14 NPSM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zestaw montażowy AGG2.110 jest akcesorium do montażu detektora płomienia QRI2... i należy go stosować wyłącznie zgodnie z dokumentacją producenta oraz przeznaczeniem produktu.
• Montaż i wszelkie czynności instalacyjne powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z obowiązującymi przepisami krajowymi oraz dokumentacją producenta.
• Podczas montażu należy zachować minimalny wymagany odstęp montażowy: 45 mm.
• Maksymalna dopuszczalna temperatura w miejscu przyłączenia wynosi +120°C. Przekroczenie tej wartości może spowodować uszkodzenie elementów zestawu i pogorszenie bezpieczeństwa pracy.
• Adapter dostarczany jest jako kompletnie zmontowany. Montaż należy wykonywać bez wprowadzania nieautoryzowanych modyfikacji elementów zestawu.
• Jeżeli jest to konieczne, pierścienie gumowe oraz szklaną wkładkę należy demontować ostrożnie, a szklaną wkładkę czyścić wyłącznie miękką ściereczką.
• Nie używać agresywnych środków czyszczących ani materiałów mogących porysować lub uszkodzić szklaną wkładkę oraz elementy izolacyjne.
• Podczas montażu należy przestrzegać maksymalnego momentu dokręcania 8 Nm (70 lb-in). Przekroczenie tej wartości może doprowadzić do uszkodzenia mechanicznego zestawu.
• Produkt należy montować wyłącznie w konfiguracji przewidzianej przez producenta, z kompatybilnymi elementami systemu.
