AGG3.151 Zestaw wtyczek podłączeniowych do przełącznika sygnałów AGM60.1A9, 1 komplet, RAST 5

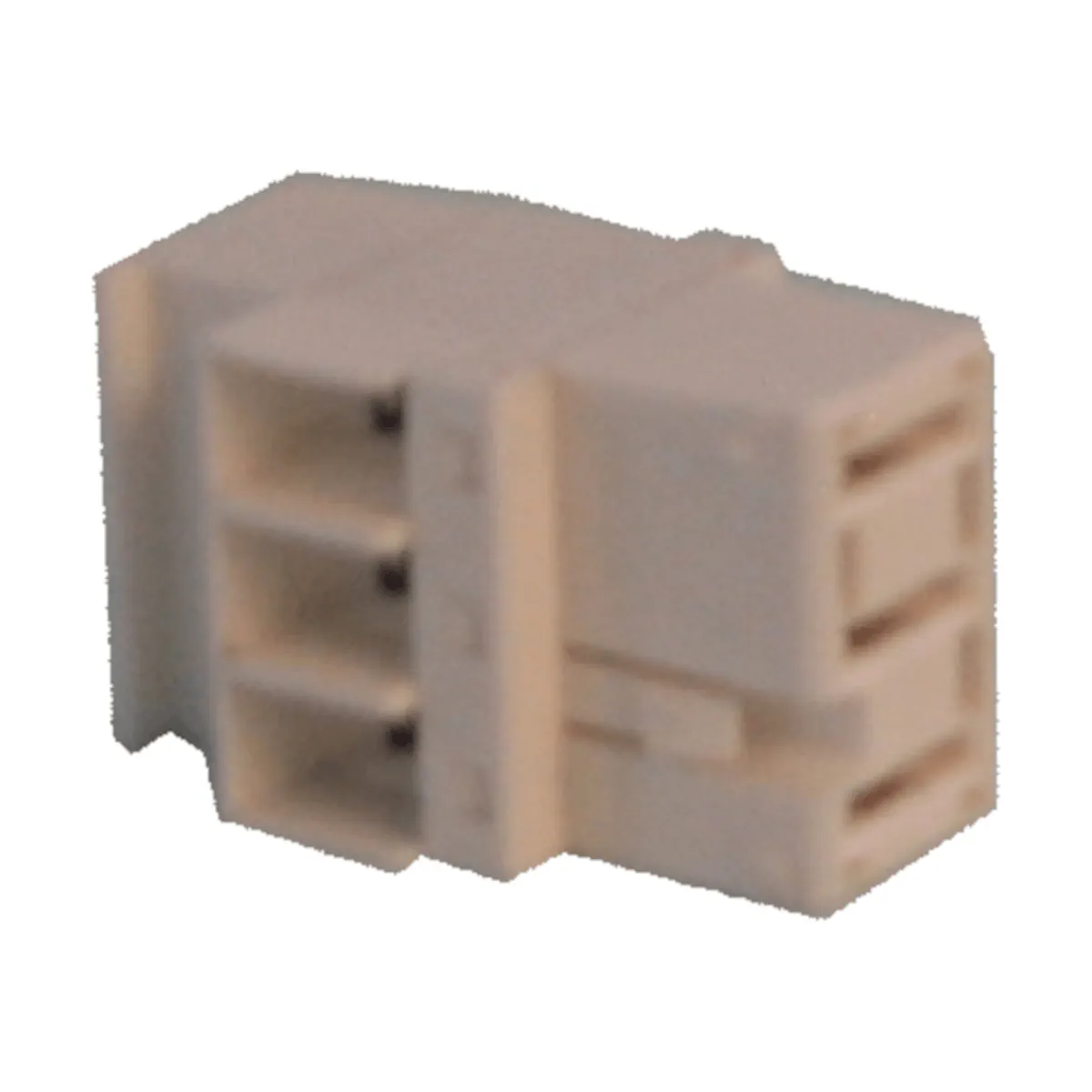

AGG3.151 to zestaw złączy (connector set) przeznaczony do modułu przełączającego paliwo Siemens AGM60.1A9 (US). Zestaw wykorzystuje standard złącza RAST5 i służy do podłączania sygnałów sterowania oraz sprzężeń zwrotnych związanych m.in. z zaworami paliwa, presostatami i wyborem paliwa.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: AGG3.151
• Numer artykułu: BPZ:AGG3.151
• Przeznaczenie: zestaw złączy do AGM60.1A9 (US)
• Typ złącza: RAST5
• Opakowanie: zestaw 10 szt.

Zastosowanie

AGG3.151 stosuje się jako komplet złączy do okablowania modułu AGM60.1A9, wykorzystywanego do przełączania sterowania zaworami i sygnałów sprzężeń zwrotnych dla układów dwupaliwowych.

Obsługiwane zaciski (terminal) i przypisanie funkcji

• X5-02 (RAST5): Fuel 1: presostat max (Pmax) lub POC
• X6-02 (RAST5): Fuel 1: zawór bezpieczeństwa (SV) / sprzęgło magnetyczne
• X7-02 (RAST5): zawór paliwa (V3)
• X8-02 (RAST5): Fuel 1: zawór paliwa (V1)
• X8-03 (RAST5): Fuel 1: zawór paliwa (V2)
• X22-02 (RAST5): Fuel 0: presostat max (Pmax) lub POC
• X24-04 (RAST5): Fuel 0: zawór paliwa (V1) / zawór paliwa (V2)
• X24-05 (RAST5): Fuel 0: zawór pilotowy (PV)
• X24-06 (RAST5): Fuel 0: zawór bezpieczeństwa (SV)
• X31-01 (RAST5): zasilanie / przełącznik wyboru paliwa
• X31-02 (RAST5): przełącznik wyboru paliwa
• X32-01 (RAST5): wtyk połączeniowy do LMV26/LMV36
• X32-02 (RAST5): zewnętrzny regulator obciążenia (LR)

Podsumowanie

Siemens AGG3.151 to dedykowany zestaw złączy RAST5 do modułu AGM60.1A9 (US), ułatwiający poprawne i uporządkowane podłączenie obwodów związanych z obsługą paliwa (zawory, presostaty, wybór paliwa oraz sygnały sterujące).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt stanowi zestaw złączy przeznaczony do współpracy z jednostką AGM60.1A9 i powinien być stosowany wyłącznie zgodnie z dokumentacją producenta.
• Produkt jest elementem do integracji w urządzeniu końcowym. Montaż i podłączenie powinny być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed rozpoczęciem montażu lub podłączania należy odłączyć zasilanie urządzenia, z którym produkt ma współpracować.
• Podłączenia należy wykonywać wyłącznie do właściwych zacisków i zgodnie ze schematem połączeń producenta. Nieprawidłowe podłączenie może spowodować nieprawidłową pracę układu lub uszkodzenie instalacji.
• Produkt jest przeznaczony do zastosowań elektrycznych w systemach sterowania palnikiem. Nie należy używać go do innych zastosowań niż przewidziane przez producenta.
• Podczas montażu należy stosować przewody o odpowiednim przekroju i izolacji, zgodnie z wymaganiami dokumentacji urządzenia, w którym produkt jest instalowany.
• Nie należy dopuszczać do kondensacji, oblodzenia ani przedostania się wody do obszaru montażu produktu.
• Produkt należy eksploatować wyłącznie w warunkach środowiskowych dopuszczonych dla współpracującego urządzenia i całego układu instalacji.
• Wszelkie prace montażowe i serwisowe należy wykonywać zgodnie z dokumentacją producenta urządzenia AGM60.1A9.

Pliki do pobrania:
AGG3.151 Karta katalogowa
